Transformador de potencia de 35 kV para el aumento o la reducción gradual de la tensión entre las redes de transmisión y distribución

{{{sourceTextContent.subTitle}}}

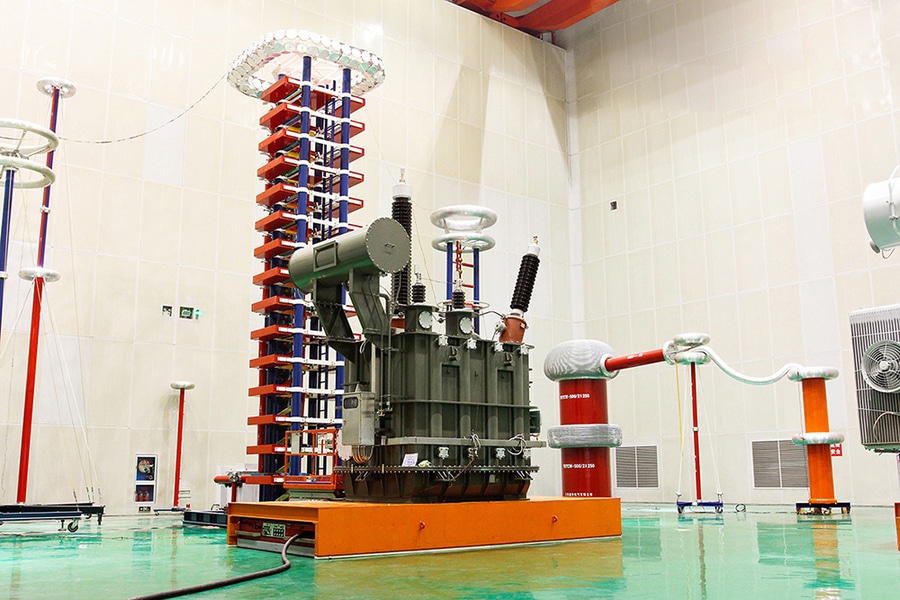

Transformador de potencia de 35 kV

{{{sourceTextContent.description}}}

Un transformador de potencia de 35 kV es un transformador eléctrico diseñado para su uso en sistemas de distribución y transmisión de energía en los que el nivel de tensión primaria es de 35 kV.

Características típicas
·Clase de tensión: 35 kV (lado de alta tensión)
·Función: Eleva o reduce la tensión entre las redes de transmisión y distribución.
·Frecuencia: 50 Hz o 60 Hz.
·Métodos de refrigeración: ONAN (aceite natural, aire natural), ONAF (aceite natural, aire forzado), etc.
·Aislamiento: aceite mineral o aceite vegetal, según la aplicación.
·Potencias nominales: suelen oscilar entre unos pocos cientos de kVA y decenas de MVA.

Aplicaciones habituales
·Subestaciones de la red eléctrica
·Plantas industriales
·Proyectos de energías renovables (parques solares y eólicos)
·Operaciones mineras
·Grandes instalaciones comerciales

Ejemplo de placa de características
La placa de características de un transformador típico podría indicar lo siguiente:
·Potencia nominal: 10 MVA
·Alta tensión: 35 kV
·Baja tensión: 10,5 kV
·Frecuencia: 50 Hz
·Refrigeración: ONAN
·Grupo vectorial: Dyn11

Componentes principales
·Núcleo magnético
·Bobinados de alta y baja tensión
·Aceite del transformador
·Pasamuros
·Depósito del conservador
·Radiadores/sistema de refrigeración
·Cambiador de tomas
