Sistema de fijación por tracción para bloquear y ubicar con precisión las piezas de trabajo
Innovador sistema de pinza de tracción neumática

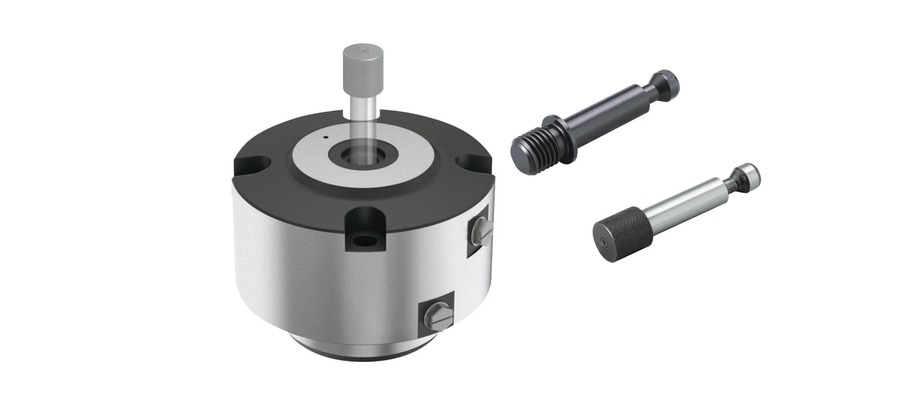

Ergonomía, precisión y fuerza de sujeción segura con la nueva y versátil gama de pinzas neumáticas de tracción, tornillos de apriete y pasadores de apriete de la serie AMWPD de Fixtureworks® (Fraser, MI). Las pinzas neumáticas de tracción AMWPD-W, ideales para el mecanizado en 5 ejes, proporcionan una sujeción muy rápida y segura para operaciones de mecanizado repetitivas. El funcionamiento ergonómico de la base de sujeción y la facilidad de carga de las piezas hacen que estos sistemas de sujeción sean ideales para trabajos repetitivos de gran volumen. Cuando se aplica presión de aire a la abrazadera de tracción, el pasador o tornillo se tira hacia abajo y se fija en su posición mediante un mecanismo de cuña, que proporciona una gran fuerza de sujeción.
Las bases de sujeción se ofrecen en diámetros de 75 y 10 mm con fuerzas de sujeción de 200 y 550 libras, respectivamente. La base de sujeción, fabricada en acero endurecido por inducción 1045 con acabado de óxido negro, recibe un tornillo o pasador de sujeción con una longitud personalizada en función del grosor de la pieza que el usuario vaya a sujetar.
Los tornillos de apriete AMWPD-M están diseñados para utilizarse con las pinzas de tracción neumática. Estos tornillos se fijan directamente a la parte inferior de la pieza de trabajo o fijación, y el extremo opuesto se sujeta a la base de sujeción. Para un posicionamiento preciso adicional de la pieza de trabajo, pueden utilizarse con pasadores de fijación. El cuerpo del tornillo es de acero 4135 templado y revenido con acabado de óxido negro. Se ofrecen longitudes de 38 mm y 48 mm en varios tamaños de rosca, de M8 a M16. También se ofrecen tamaños de rosca de tornillo de apriete personalizados bajo pedido.

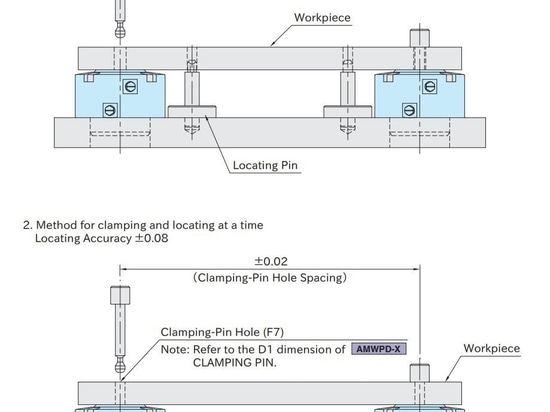

Los pasadores de sujeción AMWPD también están diseñados para su uso con las abrazaderas de tracción neumática. Los pasadores de sujeción se suministran con diámetros rectificados de precisión para encajar a través de orificios en las piezas de trabajo. Permiten una fácil modificación por parte de los usuarios para adaptarse al grosor real de una pieza de trabajo.
Se dispone de longitudes de pasador personalizadas y también están diseñadas con un ajuste de 1 mm de la longitud para adaptarse al grosor real de la pieza de trabajo. El cuerpo está fabricado con acero 4135 endurecido por inducción de grupo de precisión.
Además de abrazaderas neumáticas de tracción, Fixtureworks ofrece abrazaderas de bloqueo de eje, otras fijaciones neumáticas de cambio rápido, abrazaderas de émbolo de resorte de acción rápida, mangos y palancas, pomos y empuñaduras, mangos de equipos, volantes y manivelas, bisagras y pestillos, soportes de nivelación, topes de goma industriales, topes y ruedas, abrazaderas de fijación, sistemas de localización de abrazaderas, elementos de posicionamiento de trabajo, tornillos de banco, pinzas y actuadores lineales mecánicos.
