Para qué sirve una plataforma lineal y cuáles son sus aplicaciones fundamentales

{{{sourceTextContent.subTitle}}}

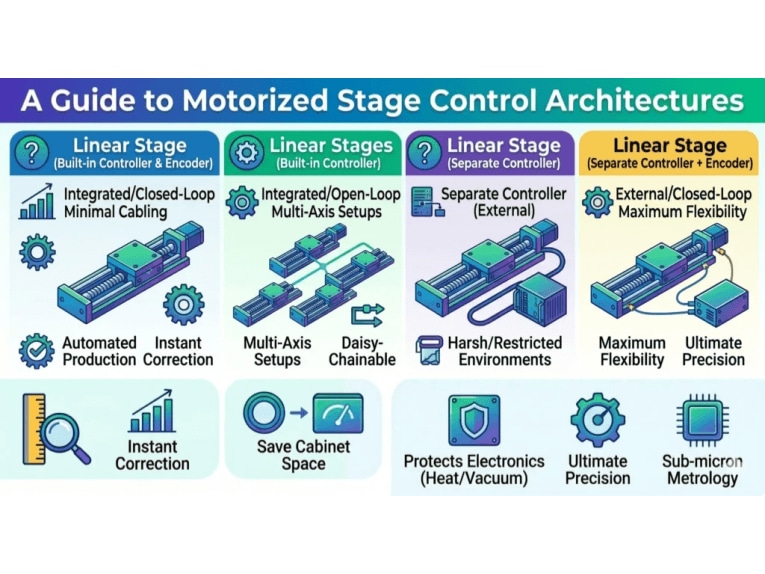

Guía sobre arquitecturas de control motorizado de escenarios

{{{sourceTextContent.description}}}

En campos de alta tecnología como la fabricación avanzada, la investigación científica y la automatización compleja, la capacidad de desplazar un objeto con precisión micrométrica o nanométrica a lo largo de una línea o sobre un plano es el factor determinante entre el éxito y el fracaso. Esta función crítica la desempeña la plataforma lineal, un componente indispensable en la maquinaria industrial moderna. Una plataforma lineal es un dispositivo mecánico de posicionamiento diseñado para lograr un movimiento controlado y altamente repetible a lo largo de un único eje recto. Se trata de la tecnología fundamental que permite situar una pieza de trabajo bajo una máquina herramienta o un láser con una precisión impecable, o bien colocar un sensor de alta resolución en la posición perfecta para su calibración.

Las plataformas lineales se utilizan para el posicionamiento preciso en las industrias de la automatización y la robótica, con aplicaciones en sectores muy exigentes, como el de los semiconductores, la fabricación de productos electrónicos, la medicina y las ciencias de la vida, la óptica y la fotónica, el procesamiento por láser, la fabricación de precisión y las pruebas e inspecciones.

Su función principal es permitir un movimiento controlado a lo largo de una trayectoria recta. Esto resulta vital en aplicaciones en las que un error de posicionamiento de tan solo unos pocos micrómetros o nanómetros puede arruinar toda una tirada de producción. Entre las aplicaciones clave se incluyen:

1. Fabricación e inspección de semiconductores: posicionamiento de obleas de silicio bajo herramientas de litografía o inspección con una precisión submicrométrica
2. Metrología: desplazamiento de sondas o sensores para caracterizar la forma y el acabado superficial de componentes críticos
3. Fibra óptica y fotónica de silicio: alineación precisa de fibras y guías de onda, lo que a menudo requiere un control a nivel nanométrico
4. Procesamiento de pantallas y mecanizado CNC: posicionamiento impecable de herramientas y piezas para la fabricación y el acabado

Las plataformas lineales son idóneas para generar diversos tipos de movimiento lineal, incluyendo el movimiento punto a punto, el movimiento de contorno continuo (para trayectorias suaves y complejas) y el movimiento por pasos con estabilización altamente estable (desplazamiento rápido seguido de una estabilización rápida y firme). Para entornos de producción de alta velocidad que exigen el máximo rendimiento y estabilidad, una plataforma lineal motorizada incorpora sistemas avanzados de accionamiento y retroalimentación en un único conjunto optimizado.

¿Qué es un sistema de traslación lineal?

Un sistema de traslación lineal, como una plataforma lineal, es un conjunto completo de componentes que funcionan en armonía para lograr un movimiento lineal controlado.

Un sistema típico se compone de:

1. Un mecanismo de accionamiento: convierte la energía rotacional o eléctrica en fuerza lineal; entre los tipos más comunes se incluyen el husillo de bolas o el motor lineal
2. Rodamientos lineales: guían el movimiento, limitándolo a un grado de libertad, al tiempo que minimizan la fricción; algunos ejemplos son las guías de movimiento lineal de recirculación o los rodamientos de rodillos cruzados
3. Un dispositivo de retroalimentación: un codificador óptico o un interferómetro láser mide la posición del carro en tiempo real para garantizar una alta precisión y repetibilidad
4. Una base y un carro: la base proporciona la estructura rígida, mientras que el carro es la plataforma móvil que soporta la carga útil
5. Componentes auxiliares de soporte: elementos esenciales de seguridad y funcionamiento, como finales de carrera eléctricos, topes mecánicos y componentes de protección, como una cubierta y juntas laterales.

Cuando se diseñan para funcionar conjuntamente, estos elementos forman una plataforma de traslación lineal altamente fiable que garantiza un movimiento suave y preciso, lo que permite ejecutar operaciones complejas de la máquina exactamente según lo ordenado.

¿En qué productos se utilizan los actuadores lineales?

Los actuadores lineales y las plataformas lineales se encuentran en robótica, equipos de fabricación, máquinas de producción e inspección, entre otros —básicamente, en cualquier proceso que requiera mover con precisión un objeto a lo largo de una trayectoria recta. Las aplicaciones abarcan prácticamente todos los sectores de alta tecnología.

Son fundamentales en aplicaciones que requieren movimiento lineal, tales como:

1. Inspección de obleas y fabricación de semiconductores: garantizan una alineación impecable para la producción de microchips

2. Micromecanizado por láser: posicionan los materiales para un corte, taladrado y ablación precisos

3. Automatización industrial: realizan movimientos repetitivos a alta velocidad en líneas de montaje automatizadas

4. Pruebas de sensores y simulación de movimiento: proporcionan el movimiento exacto y controlado necesario para probar sensores de automoción, aeroespaciales o de consumo

5. Fabricación de dispositivos médicos: permiten el movimiento preciso necesario para fabricar dispositivos que salvan vidas, como stents cardiovasculares, hipotubos, marcapasos, lentes intraoculares (LIO) y otros

6. Impresión 3D: Proporciona el movimiento lineal de alta precisión para las capas de fabricación aditiva

La demanda de un alto rendimiento implica que los fabricantes de sistemas suelen necesitar una plataforma lineal de alta velocidad para un funcionamiento rápido en diversos productos. Estas plataformas utilizan tecnología de accionamiento directo para lograr una rápida aceleración y una alta velocidad sin comprometer su precisión posicional crítica.

¿Cuál es la diferencia entre una plataforma lineal y un actuador lineal?

Aunque a veces se confunden estos términos, la diferencia es fundamental cuando se habla de control de movimiento de precisión.

Una plataforma lineal es un dispositivo de posicionamiento de precisión diseñado específicamente para un movimiento controlado y repetible. Se trata de un sistema completo y de alto rendimiento que integra rodamientos de precisión, un dispositivo de retroalimentación de posición de alta resolución (codificador) y un mecanismo de accionamiento ajustado con precisión. Las plataformas pueden fabricarse con una precisión submicrométrica y se utilizan para movimientos punto a punto y trazado de contornos (generación de trayectorias complejas) muy precisos y repetibles.

Por el contrario, un actuador lineal es un término más amplio que designa cualquier dispositivo que convierte energía (eléctrica, hidráulica o neumática) en movimiento rectilíneo para desplazar una carga. Los actuadores se utilizan habitualmente para movimientos punto a punto de uso general en los que se requiere una gran fuerza, pero es posible que no ofrezcan el control preciso, la alta resolución o la repetibilidad a nivel nanométrico de una plataforma. Los actuadores dan prioridad al desplazamiento de una carga, mientras que las plataformas dan prioridad al posicionamiento de una carga con precisión absoluta. Para aplicaciones avanzadas que requieren el mejor rendimiento dinámico, las plataformas con motor lineal para aplicaciones avanzadas son la solución preferida, ya que eliminan el contacto mecánico para lograr una velocidad, una aceleración y una estabilidad a lo largo de su vida útil superiores.
