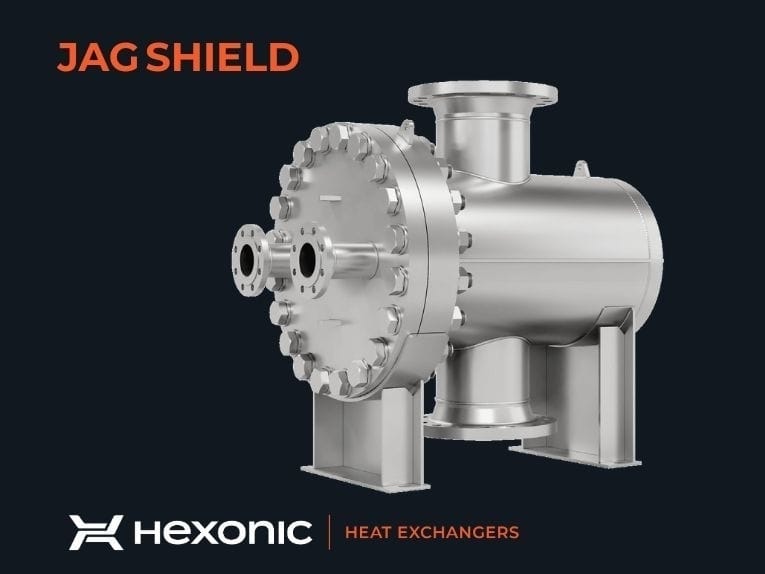

Intercambiador de calor de placas y carcasa Hexonic JAG SHIELD

{{{sourceTextContent.subTitle}}}

Transferencia de calor de alto rendimiento para aplicaciones industriales exigentes

{{{sourceTextContent.description}}}

Visión general
El JAG SHIELD de Hexonic es un intercambiador de calor de placas y carcasa de última generación diseñado para combinar compacidad, robustez y un rendimiento térmico excepcional. Gracias a la tecnología de placas onduladas JAG patentada por Hexonic, consigue una eficiencia de transferencia de calor hasta un 10 % superior y una caída de presión un 10 % inferior en comparación con los diseños convencionales.

Principales ventajas
Turbulencia y transferencia de calor mejoradas
El innovador patrón ondulado dentado de las placas calefactoras aumenta significativamente la turbulencia del flujo y la superficie de intercambio de calor, acelerando la transferencia de calor y reduciendo las incrustaciones

Diseño compacto optimizado
La construcción compacta y ligera ofrece un alto rendimiento en espacios reducidos. Las placas están soldadas con láser y TIG robotizado para garantizar una integridad y durabilidad a prueba de fugas
hexonic.com

Soldadura al vacío para mayor resistencia
La soldadura al vacío une las placas a lo largo de una superficie mayor que la soldadura, lo que mejora la resistencia estructural, la fiabilidad y la resistencia a las altas presiones

Alta presión y temperatura
Funciona en condiciones extremas: presiones de hasta 1 450 psi (~100 bar) y temperaturas de hasta 840 °F, lo que la hace adecuada para procesos de alta exigencia

Especificaciones técnicas:
Materiales de las placas: Acero inoxidable 316L/1.4404, 304L/1.4307, Incoloy, Hastelloy o aleaciones personalizadas
Materiales de la carcasa: Acero al carbono (C3-C5), acero inoxidable, Incoloy, Hastelloy, o personalizables bajo pedido
Espesor de la placa: 0,6-1,0 mm
Rango de funcionamiento: de -55 °F a 840 °F, y de vacío a 1 450 psi de presión positiva

Aplicaciones versátiles
Ideal en un amplio espectro de industrias, incluyendo:
Refrigeración: como condensadores o evaporadores
Sistemas industriales de calefacción y refrigeración
Refrigeración/calentamiento de aceite y aceite de temple
Calefacción y refrigeración de gas
Sistemas CIP (limpieza in situ)
Condensación de vapor y economizadores
Procesos con medios agresivos en los sectores petroquímico/químico

¿Por qué elegir JAG SHIELD para los profesionales de la industria directa?
Eficiencia sobresaliente
Ofrece un rendimiento térmico superior con menores pérdidas de presión, ideal para optimizar los costes energéticos.
Construcción fiable
Los materiales robustos y la soldadura al vacío garantizan un funcionamiento a largo plazo en condiciones de gran tensión.
Personalizable y compacto
El diseño modular permite configuraciones a medida para adaptarse a procesos específicos ahorrando espacio.
Investigación y desarrollo probados
Los seis años de desarrollo del diseño JAG permiten a los usuarios confiar en un rendimiento probado e innovador
