Chaflán 101: Guía completa para ingenieros y fabricantes

{{{sourceTextContent.subTitle}}}

Chaflán 101

{{{sourceTextContent.description}}}

1. Los chaflanes y su importancia

Un chaflán es un corte recto en ángulo que sustituye a las esquinas afiladas de 90°, comúnmente fijadas a 45°, aunque se utilizan otros ángulos en función de las necesidades de diseño. Los chaflanes son cruciales no sólo para mejorar la estética, sino también para aumentar la seguridad, la alineación del ensamblaje y el rendimiento mecánico. Se utilizan mucho en ingeniería para reducir las concentraciones de tensiones, evitar daños en los bordes y ayudar en los procesos de revestimiento o inspección.

2. Tipos de chaflanes y sus aplicaciones

La guía describe varios tipos de chaflanes: de igual pata, de distancia-ángulo, de dos distancias (asimétricos), de entrada de agujeros, chaflanes frontales y perfiles personalizados. Cada tipo cumple una función diferente: por ejemplo, los chaflanes de entrada de agujeros ayudan a alinear las fijaciones, mientras que los chaflanes asimétricos se adaptan a los requisitos de espacio o dirección de la fuerza. Estas variaciones son esenciales en sectores como el aeroespacial, la automoción y el utillaje de precisión.

3. Ventajas de los cantos biselados en diseño y fabricación

Los bordes biselados mejoran la seguridad de las piezas, reducen los errores de ensamblaje, mejoran el aspecto del producto y minimizan las concentraciones de tensiones. Pueden eliminar la necesidad de pasos de desbarbado independientes y mejorar el ajuste en ensamblajes mecánicos. Las aplicaciones abarcan desde engranajes y componentes de motores hasta electrónica de consumo y estructuras arquitectónicas, donde los chaflanes desempeñan un papel tanto funcional como estético.

4. Cuándo no utilizar chaflanes

Hay situaciones en las que no se recomienda el chaflanado. Entre ellos se incluyen las superficies de carga que requieren un contacto total, las superficies de sellado en las que el contacto enrasado es fundamental o los diseños que dan prioridad a la estética o geometría de bordes afilados. Además, los chaflanes deben evitarse en piezas de grosor insuficiente, ya que pueden debilitar la integridad estructural.

5. Técnicas de biselado, herramientas e integración CAD

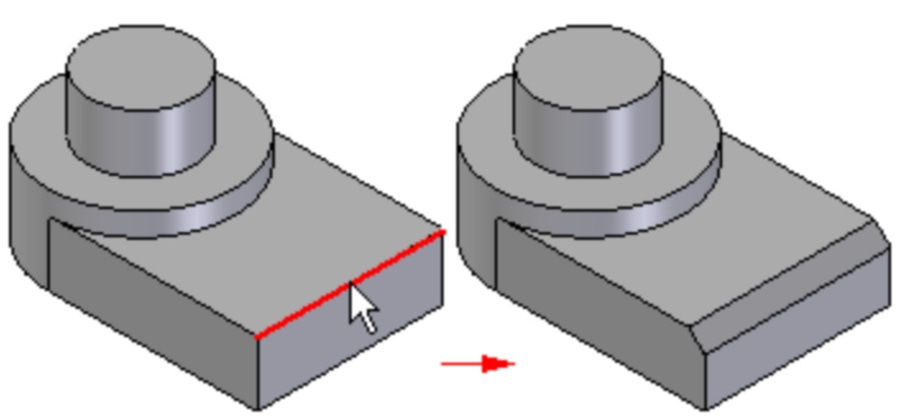

Los chaflanes pueden aplicarse mediante diversas técnicas CAD y mecanizarse con fresas de chaflán, avellanadores o sendas CNC. El artículo también detalla cómo medir ángulos de chaflán utilizando herramientas como transportadores de chaflanes, MMC o medidores de chaflanes. Estrategias modernas como la automatización CAM, el biselado de alto avance y el mecanizado adaptativo están mejorando la eficacia y la consistencia del biselado en entornos de alta precisión.
