Chaflán frente a filete: lo que hay que saber

{{{sourceTextContent.subTitle}}}

Chaflán frente a filete

{{{sourceTextContent.description}}}

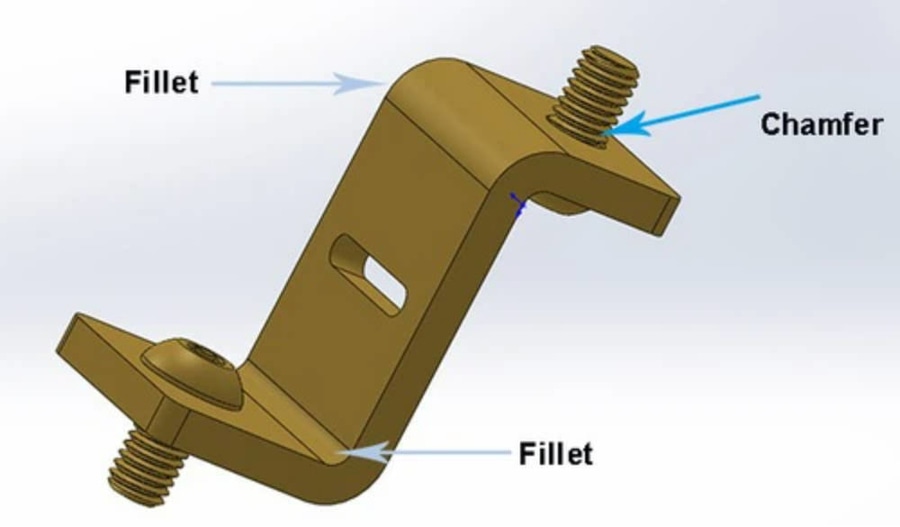

1. Definiciones de chaflán y filete

Un chaflán es un borde biselado o en ángulo que se crea cortando material en un ángulo específico (a menudo 45°) para eliminar esquinas afiladas y crear una transición plana e inclinada entre superficies. Por el contrario, un filete es un borde redondeado o curvado que une suavemente dos superficies contiguas. Tanto los chaflanes como los redondeos son tratamientos de cantos habituales en el mecanizado y la fabricación para mejorar la manipulación y el rendimiento de las piezas.

2. Objetivos y ventajas

Tanto los chaflanes como los redondeos sirven para eliminar los bordes afilados, lo que mejora la seguridad al reducir el riesgo de cortes, y pueden facilitar el montaje al guiar las piezas hasta su posición. Los filetes también ayudan a distribuir la tensión de forma más uniforme por la pieza, reduciendo las concentraciones de tensión que pueden provocar grietas o fallos bajo carga. Los chaflanes, aunque se centran principalmente en facilitar el montaje y la estética, no distribuyen la tensión de forma tan significativa como los filetes.

3. Diferencias clave en forma y función

Los chaflanes tienen superficies planas y rectas que se unen en ángulo, lo que da a las piezas un aspecto más angular y geométrico y facilita el mecanizado. Los filetes son lisos y curvos, lo que proporciona bordes más fuertes y mejores características de desgaste. En comparación con los chaflanes, los filetes suelen aumentar la resistencia a la fatiga y la durabilidad de las piezas, pero requieren mecanizados o trayectorias de herramienta más complejos para conseguir la geometría curva.

4. Dibujo técnico y anotación

En los dibujos técnicos, los chaflanes se suelen anotar con una "C" y dimensiones como el ángulo y la longitud (por ejemplo, C 45° x 5), mientras que los redondeos se indican con una "R" seguida del valor del radio (por ejemplo, R10). Estas convenciones ayudan a garantizar que diseñadores, maquinistas e ingenieros compartan un entendimiento claro de las condiciones de borde requeridas durante la fabricación y la inspección.

5. Consideraciones de selección y mejores prácticas

La elección entre un chaflán y un filete depende de los requisitos funcionales, las necesidades de resistencia de la pieza, el coste de fabricación y las consideraciones de montaje. Los chaflanes suelen preferirse para facilitar el montaje, reducir el coste de mecanizado y simplificar la geometría, mientras que los redondeos se eligen cuando es importante la distribución de tensiones, la resistencia a la fatiga o unas transiciones más suaves. Los diseñadores también pueden sopesar factores como la disponibilidad de herramientas, los procesos secundarios y los requisitos generales de la pieza a la hora de decidir qué tratamiento de cantos aplicar.
