Electroerosión por penetración frente a electroerosión por hilo: descifrar las opciones de mecanizado

{{{sourceTextContent.subTitle}}}

Electroerosión por penetración frente a electroerosión por hilo

{{{sourceTextContent.description}}}

1. Qué es la GED y el principio compartido

Tanto la electroerosión por penetración como la electroerosión por hilo pertenecen a la categoría más amplia del mecanizado por descarga eléctrica (EDM), un proceso de mecanizado sin contacto que utiliza descargas eléctricas (chispas) entre un electrodo y una pieza de trabajo para eliminar material. Estas descargas se producen en un fluido dieléctrico y pueden mecanizar metales conductores extremadamente duros con gran precisión. La electroerosión es especialmente útil cuando las herramientas de corte tradicionales tienen dificultades debido a la dureza o a una geometría compleja.

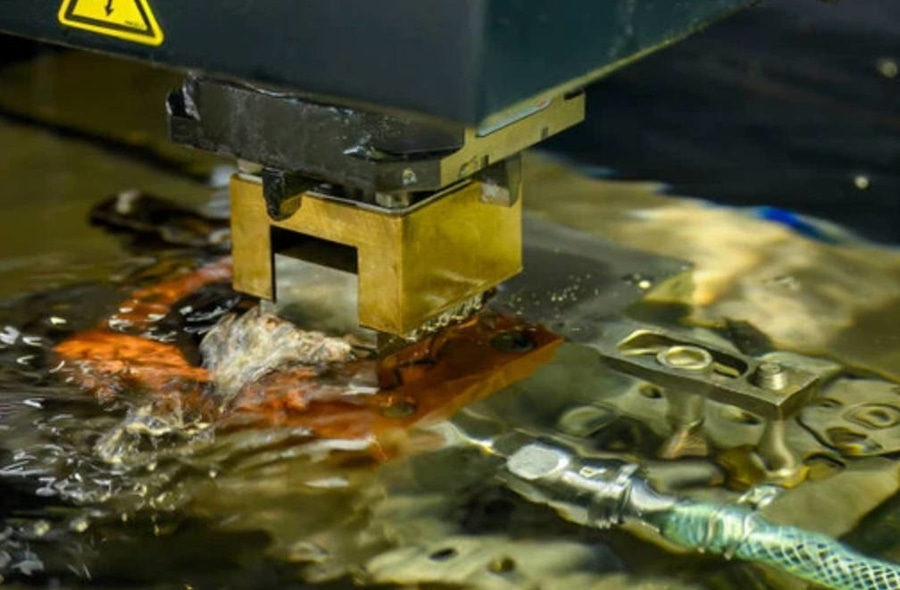

2. Electroerosión por penetración: concepto básico y funcionamiento

La electroerosión por penetración (también llamada electroerosión por penetración o electroerosión por ariete) utiliza un electrodo tridimensional preformado, normalmente de grafito o cobre, que se introduce en la pieza sumergida en fluido dieléctrico. Los impulsos eléctricos controlados erosionan la pieza para adaptarla a la forma del electrodo, lo que permite mecanizar cavidades y características tridimensionales complejas.

3. Electroerosión por hilo: concepto básico y funcionamiento

La electroerosión por hilo utiliza un hilo fino alimentado continuamente (a menudo de latón o tungsteno) como electrodo, que corta la pieza como una sierra muy precisa accionada por chispas en lugar de por contacto físico. La pieza no necesita sumergirse por completo; el hilo avanza y erosiona el material, lo que permite realizar cortes de contornos 2D muy precisos y perfiles con tolerancias muy ajustadas.

4. Diferencias entre electrodo y movimiento

En la electroerosión por penetración, el electrodo es una herramienta sólida con forma que desciende predominantemente a lo largo del eje Z para formar cavidades que coincidan con su geometría. Por el contrario, la electroerosión por hilo mueve un hilo fino principalmente a lo largo de los ejes X e Y, cortando características a través del grosor de la pieza de trabajo. Los distintos tipos de electrodos y direcciones de movimiento diferencian fundamentalmente los tipos de formas que puede producir cada método.

5. Ventajas de la electroerosión por penetración

La electroerosión por penetración es especialmente adecuada para producir formas 3D complejas, cavidades profundas, características ciegas y contornos internos que serían difíciles o imposibles de mecanizar de forma convencional. También es excelente con materiales duros, ya que no es necesario que el material del electrodo sea más duro que la pieza, y evita problemas como el desgaste de la herramienta que afectan a los métodos de corte por contacto.

6. Limitaciones de la electroerosión por penetración

Sin embargo, la electroerosión por penetración suele ser más lenta y menos eficaz para grandes volúmenes de arranque de material. La gestión de los residuos, el lavado del dieléctrico de las cavidades profundas y el mantenimiento de la consistencia de la descarga en cavidades profundas pueden plantear retos que afectan al tiempo de ciclo y a la complejidad de la configuración.

7. Ventajas de la electroerosión por hilo

La electroerosión por hilo ofrece una precisión excepcional, un alto aprovechamiento del material y un menor coste de procesamiento en comparación con la electroerosión por penetración. Es ideal para cortar piezas delgadas o planas, perfiles intrincados, esquinas afiladas y características de tolerancia ajustada. Dado que el hilo se alimenta de forma continua, el proceso tiene una alta eficacia y ciclos de producción más cortos, y una erosión mínima significa un buen rendimiento del material, una gran ventaja cuando se mecanizan metales caros.

8. Limitaciones de la electroerosión por hilo y guía de aplicación

La electroerosión por hilo no puede producir cavidades ciegas, rebajes de fondo cerrado o características profundamente socavadas porque el hilo debe atravesar completamente la pieza. La naturaleza de la electroerosión la limita a materiales conductores de la electricidad. La elección entre las dos técnicas depende del grosor de la pieza, la complejidad de la geometría, las necesidades de precisión, el volumen de producción, los objetivos de acabado superficial y el presupuesto. La electroerosión por hilo suele ser preferible para el corte 2D de precisión y la electroerosión por penetración para el conformado 3D profundo y complejo.
