¿Qué es un analizador de transformadores de corriente y potencial?

En sistemas de potencia, un analizador de transformadores de corriente y potencial es la herramienta de campo que se utiliza para verificar el estado de los transformadores de corriente y potencial. Su función es confirmar que estos dispositivos, peq

¿Qué hacen realmente los transformadores de corriente y potencial?

Transformador de corriente (TC): Reduce unos pocos kiloamperios a 5 A o 1 A para que los instrumentos puedan realizar mediciones seguras. Transformador de potencial (TP): Reduce decenas o cientos de kilovoltios a aproximadamente 100 V por la misma razón.

Si alguno de ellos se desvía, se puede obtener una lectura de energía incorrecta o un sistema de protección que falle cuando más se necesita.

¿Qué mide el analizador de transformadores de corriente y potencial?

Relación de transformación: Primario vs. secundario; ¿sigue siendo el valor nominal? Ángulo de fase: Desfase temporal entre primario y secundario. Un desplazamiento excesivo altera los cálculos de potencia y la lógica de los relés. Carga: Cantidad de carga secundaria que el transformador puede soportar sin perder precisión.

Una unidad portátil proporciona estos tres valores en minutos. Los modelos de gama alta incluyen curvas de excitación, localización del punto de inflexión, resistencia del devanado de CC, comprobación de polaridad y generación de informes PDF integrados.

¿Por qué realizar pruebas periódicas?

Prevención de fallos: Las fallas entre espiras, el envejecimiento del núcleo o las conexiones flojas detectadas a tiempo tienen un coste mínimo; si se ignoran, provocan cortes de suministro. Protección de ingresos: Un transformador de corriente (TC) de clase 0,2 que se deprecia hasta 0,5 puede suponer pérdidas de miles de dólares en la contabilidad energética anual. Cumplimiento normativo: Las normas IEC, IEEE y nacionales exigen verificación antes de la puesta en marcha, después de un mantenimiento importante y periódicamente. Las compañías eléctricas auditan la documentación.

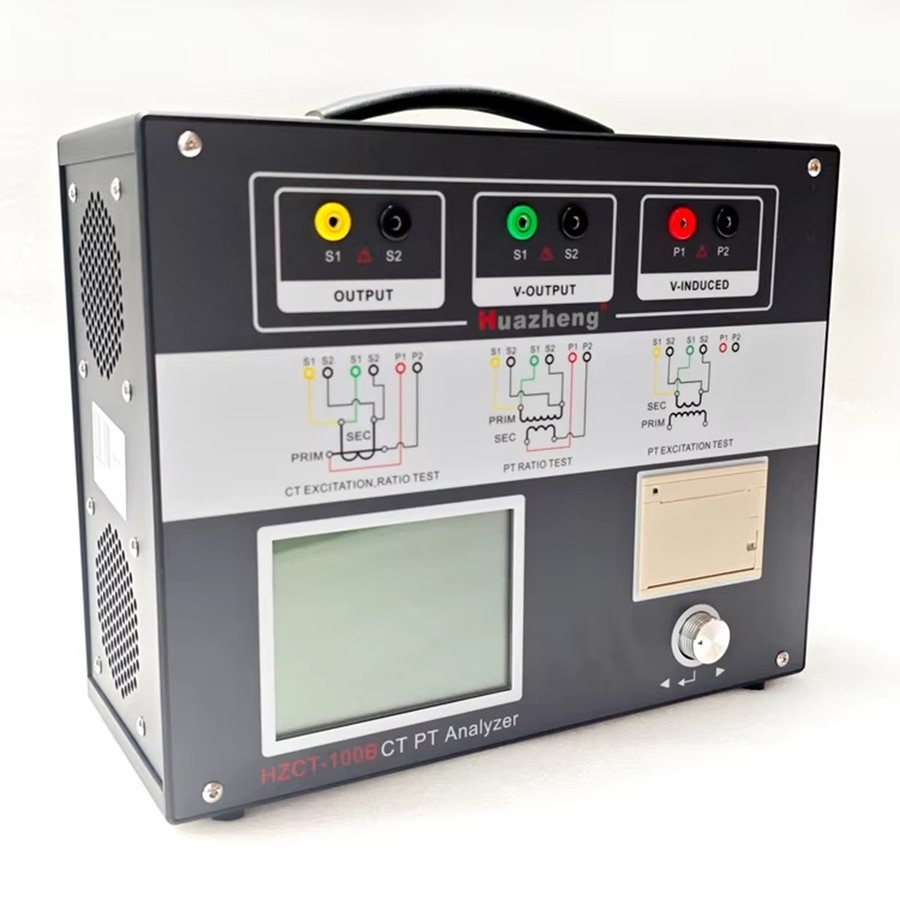

Analizador de TC y TP

El analizador de TC y TP es la herramienta de control y medición del sector eléctrico: garantiza la precisión de la medición y la eficacia de la protección. Si lo metes en el camión y pruebas los transformadores según lo programado, cambiarás una medición de cinco minutos por una interrupción del servicio de cinco días después.
