Generador de alta tensión VLF de 0,1 Hz para pruebas de alta tensión en cables y motores

{{{sourceTextContent.subTitle}}}

Generador de alta tensión VLF de 0,1 Hz para pruebas de alta tensión en cables y motores

{{{sourceTextContent.description}}}

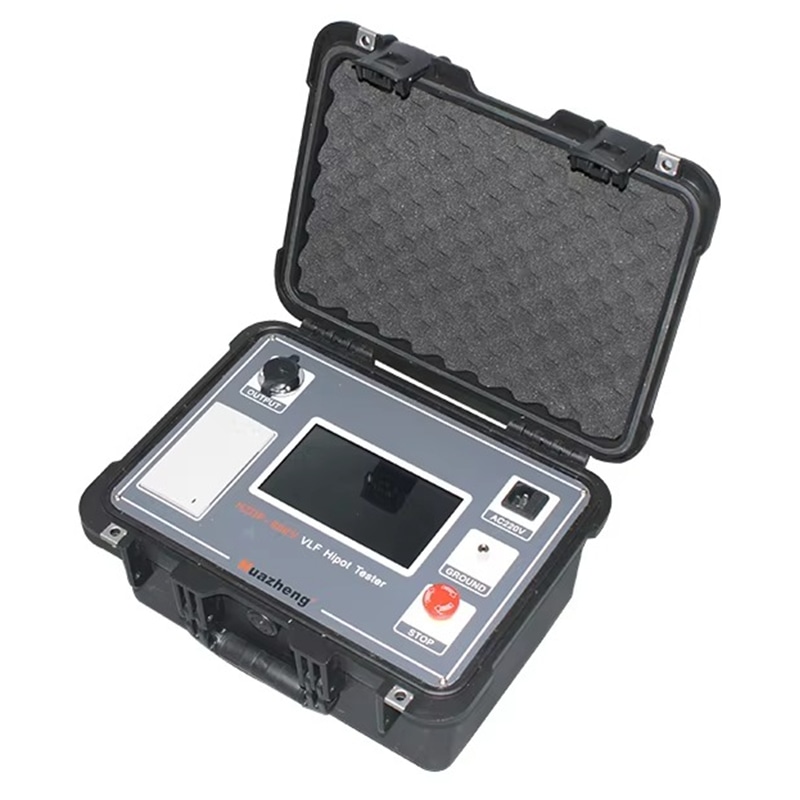

Comprobador de alta tensión VLF portátil de 0,1 Hz con pantalla táctil de 7 pulgadas, frecuencias de 0,1 a 0,01 Hz y protección automática para cables XLPE, motores y generadores. Un generador de alta tensión VLF de campo para cables XLPE de clase 35 kV y máquinas rotativas: rampa automática, cuatro frecuencias de prueba y una tabla de cargas que debes consultar antes de salir del almacén.

Generador de alta tensión VLF de 0,1 Hz para pruebas de alta tensión de cables y máquinas en exteriores

Los trabajos de prueba de alta tensión sobre el terreno fracasan por dos razones bastante triviales: el equipo es demasiado pesado o el cable tiene una capacitancia superior a la indicada en la placa de características. Este generador de alta tensión VLF de 0,1 Hz es la respuesta de última generación a ambos problemas. Se trata de un generador de alta tensión VLF con conversión digital de frecuencia para equipos eléctricos con gran capacitancia de aislamiento —cables de potencia, condensadores de potencia y generadores y motores de gran o mediano tamaño—, de conformidad con la norma DL/T 849.4-2004 y el método chino para pruebas de resistencia VLF en cables XLPE de 35 kV y menores.

El control se realiza mediante una pantalla táctil capacitiva de 7 pulgadas basada en un procesador ARM7 con muestreo AD de alta velocidad y software en segundo plano. Los menús están disponibles en chino e inglés. El cableado es el habitual: alta tensión, tierra y objeto de prueba. A partir de ahí, la secuencia es automática: aumento, mantenimiento, medición, protección y reducción. La disparo por sobretensión y sobrecorriente (en los lados de alta y baja tensión) se produce en 10 ms o menos. El controlador se comunica con la unidad de alta tensión desde la de baja tensión a través de un aislamiento fotoeléctrico, que es la configuración ideal cuando la salida es de decenas de kilovoltios y el operador se encuentra en una zanja de cables.

Las frecuencias de salida son 0,1 Hz, 0,05 Hz, 0,02 Hz y 0,01 Hz. La carga máxima es de 0,5 µF a 0,1 Hz, 1,1 µF a 0,05 Hz, 2,2 µF a 0,02 Hz y 5,5 µF a 0,01 Hz. Si un alimentador largo no funciona a 0,1 Hz, reduce la frecuencia en lugar de intentar forzar el dispositivo. La precisión de medición es del 3 %. El error de pico positivo y negativo es ≤3 % ±3 kV. La distorsión de la forma de onda es ≤5 %. Un bucle cerrado de alta/baja tensión evita que la salida aumente con la capacitancia —el antiguo problema del «aumento de capacitancia» en algunos elevadores de tensión de bucle abierto—.

En interiores o exteriores, de −10 °C a +40 °C, con una humedad relativa de hasta el 85 %. La red eléctrica es de 220 V ±5 %, 50/60 Hz. Se puede utilizar un generador portátil siempre que sea estable y, en general, tenga una potencia superior a 3 kW a 220 V ±5 % / 50 Hz. Los registros se almacenan automáticamente y se imprimen in situ. Los amplificadores mecánicos de VLF de primera generación eran grandes y propensos a fallos. Este está diseñado para poder sacarse de la furgoneta sin necesidad de una grúa.

No sustituirá a una furgoneta de diagnóstico «tan-delta» ni a un sistema resonante de 50 Hz en una zona de aceptación de fábrica. Para pruebas preventivas de resistencia en cables de media tensión y máquinas rotativas, la parte útil es más reducida: un comprobador de alta tensión VLF portátil, cuatro frecuencias y un bucle de protección que realmente se abre.

Envíenos la clase de tensión del cable y su longitud aproximada. Le confirmaremos la frecuencia, la carga y le facilitaremos un presupuesto.
