Qué comprueba sobre el terreno un equipo de ensayo de inyección de corriente primaria

{{{sourceTextContent.subTitle}}}

Un comprobador de inyección de corriente primaria de 1000 A para la relación de transformación de los transformadores de corriente, la puesta en servicio de aparamenta eléctrica y la sincronización de disparo de los interruptores. Lectura de valor eficaz verdadero (True RMS), temporizador y doble protección.

{{{sourceTextContent.description}}}

Un equipo de prueba de inyección de corriente primaria no es un programador de relés. Impulsa una corriente elevada conocida a través del circuito primario real para que puedas comprobar si el transformador de corriente, el cableado secundario y el circuito de disparo siguen coincidiendo con los planos.

La inyección secundaria tiene su función. Es más rápida cuando solo necesitas comprobar el arranque, las curvas y la lógica. No detectará un transformador de corriente en una toma incorrecta, polaridad invertida, un secundario abierto o una unión suelta en el barramento. Esas fallas permanecen ocultas hasta que la corriente fluye realmente por el primario. Por eso los equipos siguen realizando una prueba de inyección primaria durante la puesta en servicio de los cuadros de distribución, tras un cambio de transformador de corriente y tras modificaciones en el cableado de protección.

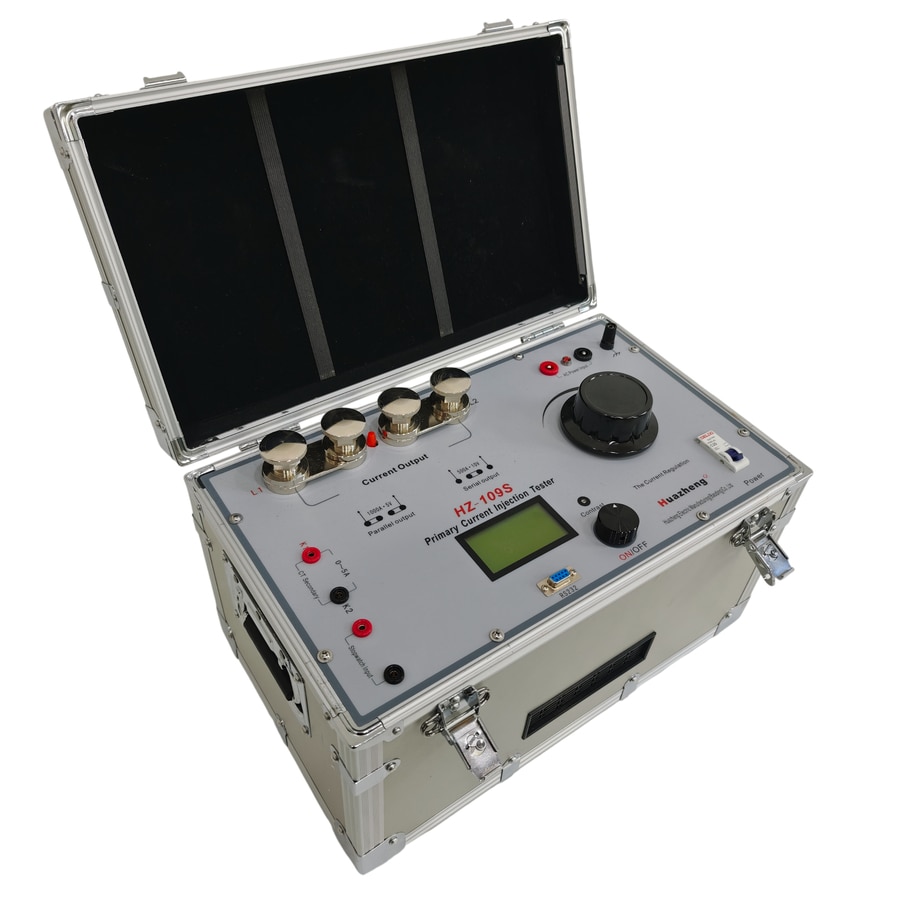

Para la mayoría de los trabajos con TC de interior y con interruptores de BT/MT, un comprobador de inyección de corriente primaria de 1000 A es el tamaño que suele llevarse en la furgoneta. El HZ-109S está diseñado para esa tarea. Un chip ARM controla la salida. Un transformador toroidal de alta capacidad proporciona 1.000 A a 5 V o 500 A a 10 V. Utilice la toma de 1.000 A cuando el bucle sea corto. Cambie a 500 A / 10 V cuando los cables sean largos y la caída de tensión empiece a reducir la corriente. La alimentación es la habitual de CA a 220 V, 50/60 Hz, por lo que no tendrá que buscar un alimentador trifásico solo para comprobar una relación.

La pantalla LCD es lo que realmente se observa. La corriente primaria (0–1100 A, 0,1 A), la corriente secundaria (0–6 A, 0,001 A) y la relación de transformación calculada se muestran en una sola pantalla. No se necesita una segunda pinza ni un cuaderno mientras la corriente está activa. La medición es RMS verdadero, con una precisión del 0,5 %. Eso es suficiente para las comprobaciones de la relación del TC sobre el terreno. Una entrada de cronómetro (0,0001–999,99 s) mide el tiempo de actuación del interruptor o del relé cuando se cierra el contacto de potencial, que es la forma habitual de confirmar el tiempo de disparo en una inyección primaria.

Hay otros dos detalles importantes en la obra. La doble protección —sobrecarga electrónica más un límite de software— desconecta la salida si se produce un cortocircuito en el bucle o si el operador supera el rango de medición. La caja de aluminio con panel de PC mide 430 × 260 × 260 mm y pesa unos 28 kg: se trata de una sola caja, no de una unidad de control más un transformador de carga independiente.

Úsela para pruebas de relación de transformación de los TC, comprobaciones de contactos de alta corriente y otras tareas que requieran una corriente alterna controlada más un temporizador. Los 1000 A completos corresponden a un ciclo corto, no a un ciclo térmico de aumento de temperatura. Para eso se necesita un inyector más grande. Para trabajos de relación de transformación, cableado y tiempo de disparo en equipos de clase de 1000 A, este es el kit que la mayoría de los equipos llevan consigo.
