¿Qué es un probador de protección de relés?

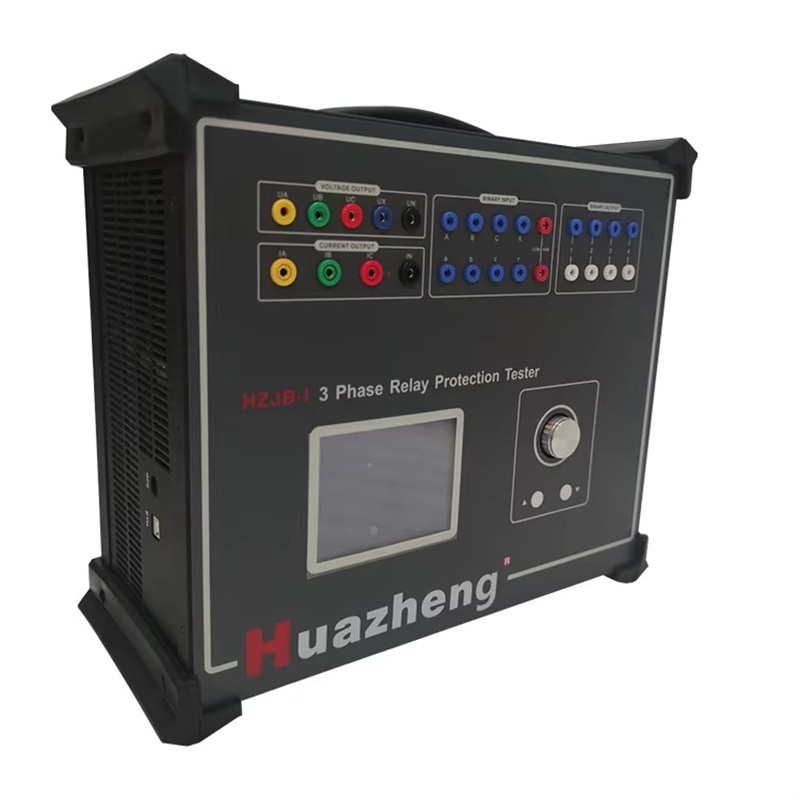

Probador de protección de relés Es un equipo de campo diseñado para una sola función: demostrar que los relés que protegen una red eléctrica se activarán cuando sea necesario y permanecerán en silencio cuando no lo sean.

Probador de protección de relés Es un equipo de campo diseñado para una sola función: demostrar que los relés que protegen una red eléctrica se activarán cuando sea necesario y permanecerán en silencio cuando no lo sean. Inyecta corrientes, tensiones y ángulos de fase controlados en el relé, reproduciendo las formas de onda exactas que aparecen durante las fallas: un pico de sobrecorriente, un colapso de tensión, una inversión de fase, un diferencial de 5 A en un TC de 1 A, lo que sea que requiera la hoja de configuración. Mientras la inyección está en marcha, la unidad mide la captación, la sincronización, la curva característica y el comportamiento del contacto; si algún elemento es lento, rápido o simplemente no funciona, el probador lo detecta antes de que tenga que hacerlo la rejilla.

Probadores de protección de relés Funcionan inyectando corrientes y voltajes que reproducen lo que realmente sucede cuando se produce una falla en una línea: una sobrecarga, una caída de tensión, la pérdida de una fase, cualquier cosa que el relé deba detectar. Introduce esas señales, observa si el relé se activa (o falla) y sabrás si cumplirá su función cuando llegue el evento real. Dado que los relés deciden qué componente de la planta se desconecta, demostrar que son rápidos, selectivos y fiables es la única manera de mantener la red intacta y a las personas seguras.

Los conjuntos de pruebas modernos permiten almacenar rutinas de prueba completas, hacer clic en “iniciar” y recorrer toda la secuencia automáticamente. Cuando finaliza el proceso, la caja imprime un informe de aprobado/suspenso y registra cada hora de recogida, hora de reinicio y estado del contacto. Revisa los números, compáralos con la hoja de configuración y podrás ver un dial desviado o una bandera atascada mucho antes de que se produzca un apagón.

El mismo instrumento se utiliza durante la puesta en marcha, después de una avería o siempre que se cambie la configuración de protección. Si un relé ha estado instalado en una subestación durante cinco años, una comprobación anual rápida con el comprobador revelará una deriva en el comparador de referencia o un contacto seco que haya aumentado su resistencia; ambos problemas se solucionan mucho antes de que puedan provocar un disparo falso o, peor aún, un disparo nulo. En resumen, el Probador de relés Es la póliza de seguro de bolsillo que evita que los apagones y los arcos eléctricos aparezcan en los noticieros nocturnos.
