Cómo medir la resistencia de los contactos de un disyuntor sobre el terreno

{{{sourceTextContent.subTitle}}}

El comprobador de resistencia de bucle HZ-5200 utiliza una fuente de corriente constante de alta intensidad y el método de medición Kelvin de cuatro hilos para medir de forma rápida y precisa la resistencia de contacto a nivel de microohmios, lo que ayuda a los usuarios a detectar posibles problemas antes de que

{{{sourceTextContent.description}}}

Empieza por el aislamiento. Aplica el procedimiento de bloqueo y etiquetado, comprueba que no haya tensión y conecta a tierra ambos polos si así lo requiere el procedimiento. El interruptor debe permanecer cerrado. No se puede medir la resistencia de contacto en un polo abierto.

Primero, una inspección visual. Picaduras, decoloración, un contacto que parezca seco o desalineado: anótalo antes de conectar las pinzas. Una lectura alta con una superficie quemada es un problema distinto a una lectura alta en un polo limpio.

El cableado debe ser siempre de cuatro hilos según el método Kelvin. Los cables de corriente van en los terminales de línea y de carga, en el exterior. Los de tensión, justo en el interior de estos, abarcando únicamente la trayectoria de contacto. Si se mezclan, el resultado es una lectura errónea. El mismo error se aplica a una unión de barra colectora: la corriente en la barra a ambos lados del empalme, la tensión a través del propio empalme. No coloques las pinzas de medición sobre las pinzas amperimétricas.

Corriente: 100 A CC es el valor habitual en media tensión. La norma IEC 62271-1 establece un mínimo de 50 A. Muchos talleres utilizan 200 A en bastidores grandes y empalmes de alta corriente, de modo que la señal en milivoltios se sitúe muy por encima del ruido termoeléctrico. No utilices un ohmímetro de baja corriente. Eaton y casi todos los fabricantes de equipos originales (OEM) te dirán lo mismo en cuanto a los MCCB: caída de milivoltios a una corriente útil, no una prueba de pitido a 1 mA.

Toma tres lecturas por polo. Calcula la media. Repite A, B, C con las pinzas en el mismo lugar. Anota la temperatura ambiente, o al menos la del conductor, ya que tanto el cobre como el aluminio sufren desviaciones con el calor y necesitarás esos datos más adelante para analizar las tendencias.

La interpretación consiste en comparar, no en una simple evaluación de «aprobado/suspenso». En comparación con el valor de fábrica Ru: el límite rutinario de la IEC es 1,2 × Ru. En comparación con los polos adyacentes: NETA señala valores superiores en más del 50 % al más bajo. Un conjunto de 70 / 75 / 180 µΩ supone un problema en C, aunque 180 siga «pareciendo poco». Causas que observamos in situ: oxidación, roscas sueltas, pérdida de presión de contacto, recubrimiento desgastado, una unión que nunca se apretó con el par adecuado.

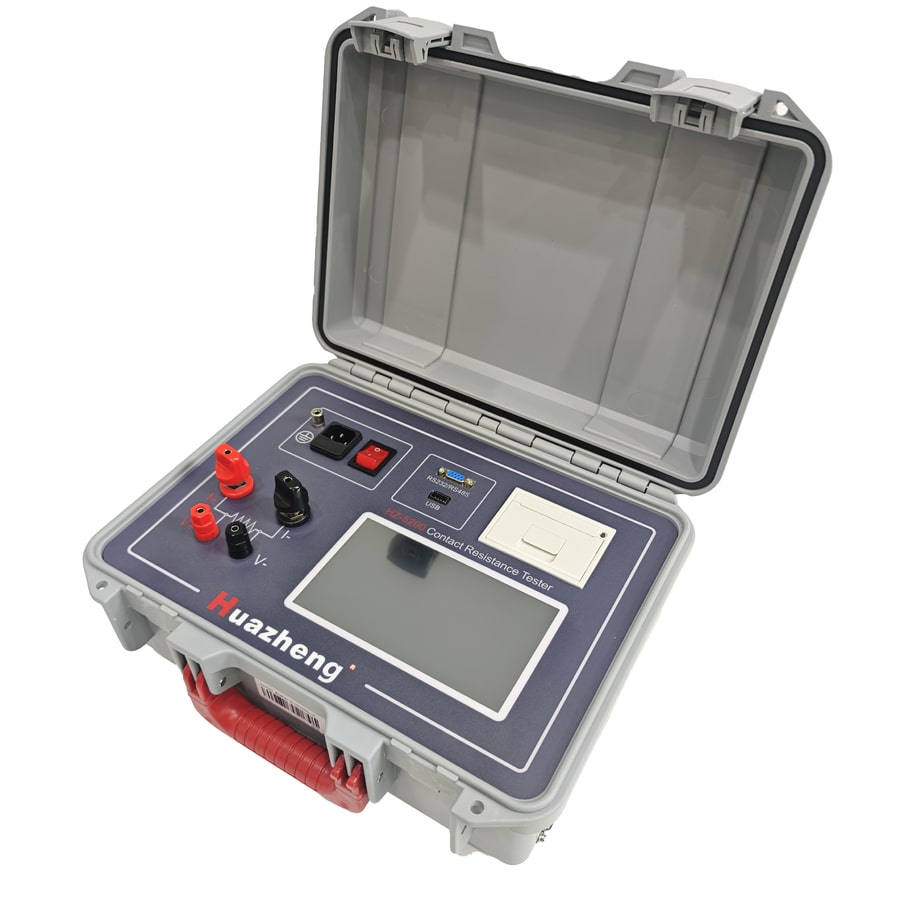

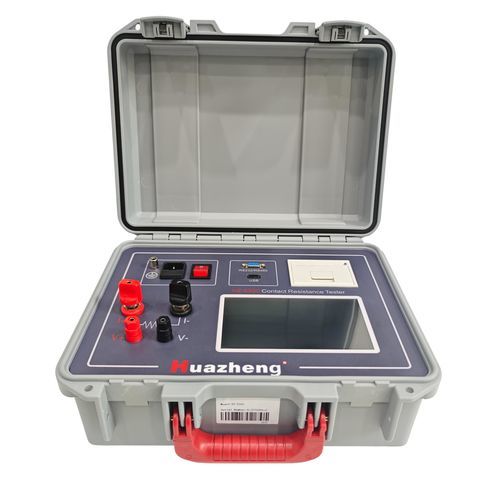

La rapidez es importante cuando hay que revisar una placa completa. Los equipos más antiguos permanecen en un punto durante unos 8 segundos. El comprobador de resistencia de contacto Huazheng HZ-5200 ofrece una lectura en 1–2 segundos, con ajustes preestablecidos de 50/100/150/200 A, además de incrementos de 1 A entre 50 y 200 A, y una precisión de ±(0,5 % + 0,2 µΩ). La autoprotección contra errores de cableado corta la salida si los cables están mal conectados, que es el modo de fallo que suele dañar un comprobador. Pantalla de 7 pulgadas en seis idiomas, 9999 registros, minihimpresora, RS232 / RS485 / Bluetooth / USB, control remoto mediante teléfono para quien no quiera permanecer junto al panel durante toda la interrupción del servicio.

¿Necesita un comprobador de resistencia de contactos de disyuntores de 200 A con asistencia técnica del fabricante? Póngase en contacto con Huazheng para consultar precios u opciones de fabricación OEM.
