Cómo la herramienta STEALTH de HYTORC redujo la mano de obra y aumentó la precisión en una empresa indonesia

{{{sourceTextContent.subTitle}}}

Cómo HYTORC redujo el atornillado de intercambiadores de calor de 4 operarios a 1, con mayor precisión y sin riesgo de aplastamiento

{{{sourceTextContent.description}}}

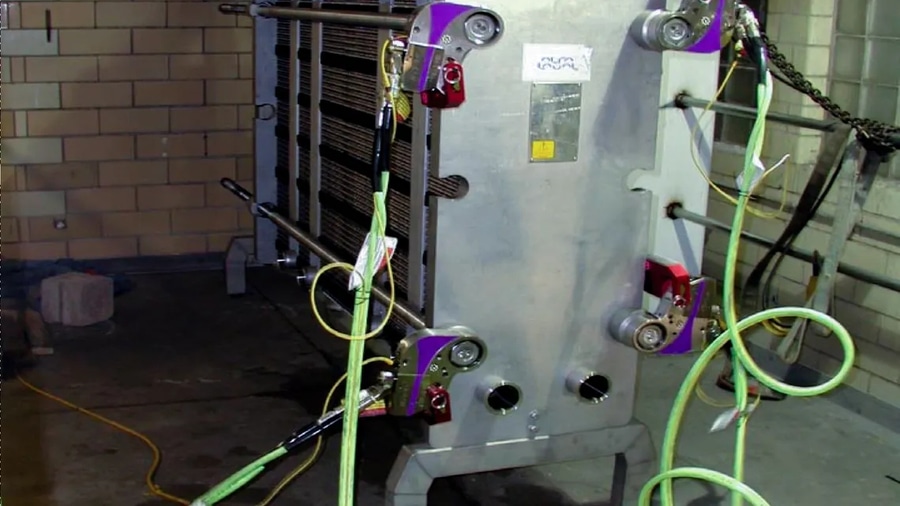

Una empresa industrial indonesia eliminó un proceso de atornillado manual de cuatro operarios para el montaje de bridas de intercambiadores de calor mediante el despliegue de una única llave dinamométrica hidráulica HYTORC STEALTH que operaba cuatro herramientas simultáneamente a través de Simultorc.

El resultado: una reducción del 75% de la mano de obra necesaria, un funcionamiento manos libres que eliminó por completo el riesgo de lesiones por aplastamiento y un cierre paralelo uniforme de las juntas, un resultado que el método manual anterior no podía conseguir de forma fiable en absoluto.

¿Cuál es el principal problema de las llaves dinamométricas manuales en las bridas de intercambiadores de calor?

El atornillado de intercambiadores de calor requiere un cierre paralelo de las juntas, una condición en la que todos los tornillos de una brida se aprietan simultánea y uniformemente para conseguir una compresión uniforme de la junta. Una carga desigual de los tornillos provoca la distorsión de la junta, fugas prematuras y fallos en la unión. Conseguir un verdadero cierre paralelo con llaves dinamométricas manuales es técnicamente muy difícil, ya que requiere que cuatro operarios apliquen un par de apriete idéntico exactamente en el mismo momento.

En la práctica, no se trata de un proceso, sino de un ejercicio de coordinación, y la coordinación humana a ese nivel de precisión no es repetible a lo largo de los ciclos de mantenimiento.

El sistema manual de cuatro llaves de la empresa indonesia creaba tres problemas agravados que costaban a la empresa tiempo de inactividad, mano de obra e integridad de los componentes.

¿A qué retos se enfrentaba la empresa indonesia con el atornillado manual de intercambiadores de calor?

1. Intensidad de mano de obra e ineficacia operativa

El proceso existente requería que cuatro técnicos cualificados utilizaran simultáneamente llaves dinamométricas manuales para cada ciclo de atornillado. Coordinar a cuatro operarios para lograr una aplicación sincronizada del par introducía retrasos significativos, y cualquier fallo en la sincronización o la comunicación obligaba a reiniciar la secuencia.
Cuatro técnicos por operación de atornillado también suponía cuatro veces el coste de mano de obra por ciclo de mantenimiento, lo que se sumaba a todos los intercambiadores de calor del programa de mantenimiento de la instalación.

2. Riesgos de seguridad derivados del funcionamiento manual con pares de apriete elevados

Las llaves dinamométricas manuales en aplicaciones de intercambiadores de calor de par elevado suponen una carga física constante para los operarios. El uso repetido provoca fatiga, tensión muscular y un elevado riesgo de lesiones en manos y muñecas, sobre todo cuando los operarios deben mantener la posición y la fuerza simultáneamente con sus compañeros.
El requisito de coordinación añade un peligro secundario: una liberación inoportuna o un deslizamiento inesperado por parte de un operario crea una transferencia de fuerza impredecible a través de la articulación, exponiendo a los cuatro operarios a eventos de carga repentinos.

3. Carga de perno inconsistente y riesgo de fallo de la junta

La salida de la llave dinamométrica manual varía entre operadores y entre pasadas, incluso entre técnicos cualificados. Esta inconsistencia se traduce directamente en una compresión desigual de la junta en la cara de la brida. Las juntas comprimidas de forma desigual tienen fugas, se deforman y fallan antes de su vida útil de diseño, lo que obliga a repetir el trabajo, a realizar paradas no planificadas y a sustituir componentes antes de tiempo.

En las aplicaciones de intercambiadores de calor, donde los medios internos pueden ser corrosivos, de alta temperatura o de alta presión, una junta comprometida no es sólo un problema de mantenimiento, sino un problema de seguridad del proceso.

Según el Instituto Hidráulico, la carga desigual de los pernos de las bridas es una de las principales causas de fallo de las juntas de los intercambiadores de calor y de las fugas de fluidos de proceso asociadas en las plantas industriales, lo que convierte la consistencia de la carga de los pernos en una variable directa de la seguridad operativa.

¿Qué es el sistema HYTORC STEALTH Simultorc y cómo funciona?

El sistema HYTORC Simultorc conecta múltiples herramientas hidráulicas de par STEALTH a una única bomba hidráulica centralizada. Cuando el operario activa la bomba, todas las herramientas conectadas aplican el par de torsión simultáneamente - a idéntica presión, por lo tanto idéntica salida de par de torsión - en todos los pernos en el mismo instante.

Se trata de un cierre paralelo garantizado mecánicamente. No depende de la coordinación del operario, del tiempo o de la consistencia física. El sistema hidráulico suministra la misma presión a todas las herramientas a la vez, algo que cuatro operarios individuales con llaves manuales no pueden reproducir.

Cómo funciona el sistema HYTORC STEALTH Simultorc:
- Una bomba hidráulica centralizada alimenta múltiples herramientas de torsión STEALTH
- Todas las herramientas se presurizan y aplican par en el mismo momento desde la activación de un único operario
- La salida de par en todas las herramientas es la misma porque está impulsada por una única fuente de presión regulada
- El diseño sin brazo de reacción de STEALTH significa que no se requiere ninguna superficie de refuerzo externa en ninguna posición del perno
- Un solo operario supervisa y controla toda la secuencia de atornillado de la multiherramienta

La propia herramienta STEALTH es una llave hidráulica dinamométrica de perfil bajo diseñada para acceder a espacios reducidos. Su delgado perfil de cabeza encaja en posiciones de pernos de brida en las que las herramientas estándar de accionamiento cuadrado no pueden acoplarse sin modificación, y su diseño sin brazo de reacción -permitido por el sistema HYTORC Washer- elimina por completo el principal riesgo de punto de aplastamiento del proceso de atornillado.

Por qué es importante el cierre de juntas paralelas en el mantenimiento de intercambiadores de calor

Los intercambiadores de calor funcionan bajo ciclos térmicos continuos, expandiéndose y contrayéndose a medida que las temperaturas del proceso suben y bajan. La junta entre las caras de las bridas debe mantener una compresión constante en toda su cara para sellar bajo esta carga dinámica. Si la tensión de los pernos es desigual en el montaje, la junta comienza su vida útil ya comprometida en las posiciones de carga insuficiente.

Los ciclos térmicos abren aún más las posiciones de baja carga, lo que provoca microfugas, una degradación acelerada de la junta y, finalmente, el fallo completo de la unión, a menudo mucho antes del intervalo de servicio previsto para el componente.

El cierre paralelo real (todos los pernos alcanzan la carga objetivo simultáneamente) es la norma de ingeniería que evita este modo de fallo. Se especifica en las directrices ASME PCC-1 para el ensamblaje de juntas de límite de presión y en las normas técnicas asociadas de la Directiva Europea de Equipos a Presión. Conseguirlo mecánicamente, mediante el funcionamiento simultáneo de la herramienta hidráulica, es el único método que lo consigue de forma consistente en cada ciclo de mantenimiento, en lugar de hacerlo sobre la base del mejor esfuerzo.

¿Qué sectores y aplicaciones requieren pernos de cierre de juntas paralelas?

El problema al que se enfrentaba esta empresa indonesia -la necesidad de una carga de perno simultánea e igual en múltiples elementos de fijación- es un requisito de ingeniería estándar en todos los casos en los que las juntas de brida con junta funcionan bajo presión, temperatura o carga cíclica. El enfoque HYTORC Simultorc se aplica directamente a:
- Intercambiadores de calor en procesos petroquímicos, de refinado y químicos (la aplicación de este estudio de caso)
- Recipientes a presión en los que se requiere la compresión de toda la cara de la junta para la integridad del límite de presión
- Bridas de reactores en la fabricación de productos químicos y farmacéuticos
- Bridas de tuberías en sistemas de transmisión de petróleo y gas
- Juntas de carcasas de turbinas y compresores en generación de energía y procesamiento de gas industrial
- Equipos submarinos y de alta mar en los que las limitaciones de acceso y los requisitos de seguridad complican el reto
- Cualquier junta en la que la carga desigual de los pernos genere riesgo de fugas, costes de reparación o riesgos para la seguridad del proceso

Preguntas más frecuentes: Atornillado de intercambiadores de calor HYTORC

¿Qué es Simultorc y cómo consigue el cierre paralelo de juntas? Simultorc es el sistema de atornillado simultáneo multiherramienta de HYTORC. Varias herramientas hidráulicas de apriete STEALTH están conectadas a una sola bomba hidráulica. Cuando se activa la bomba, todas las herramientas reciben la misma presión y aplican el mismo par en el mismo instante, garantizando mecánicamente el cierre paralelo sin depender de la coordinación del operario.

¿Cuántos operarios requiere el sistema HYTORC Simultorc? Uno. Un solo operario controla la bomba hidráulica que acciona simultáneamente todas las herramientas conectadas. En este estudio de caso de Indonesia, este sistema sustituyó a un proceso manual de cuatro operarios, reduciendo la mano de obra por ciclo de atornillado en un 75%.

¿Por qué los operarios cualificados con llaves dinamométricas manuales no pueden conseguir un cierre paralelo? Las llaves dinamométricas manuales -incluso cuando las manejan cuatro técnicos cualificados simultáneamente- no pueden garantizar una aplicación de par idéntica en momentos idénticos. Pequeñas diferencias en la fuerza del operario, la velocidad y el tiempo crean una carga diferencial del perno en la cara de la brida. Estas diferencias pueden ser pequeñas por pasada, pero se acumulan a lo largo de varias pasadas de apriete, dando lugar a una variación medible de la carga de los pernos en el par de apriete final. Los sistemas hidráulicos eliminan esta variable aplicando una única presión regulada a todas las herramientas desde una sola fuente.

¿Es adecuado el HYTORC STEALTH para posiciones confinadas de pernos de brida en intercambiadores de calor? Sí. STEALTH se ha diseñado específicamente para aplicaciones con poco espacio libre. Su delgado perfil de cabeza permite acceder a posiciones de pernos a las que las herramientas hidráulicas estándar de accionamiento cuadrado no pueden llegar sin tener que recurrir a soluciones alternativas, lo que la convierte en la herramienta adecuada para bridas de intercambiadores de calor y recipientes en los que el espacio entre pernos y el revestimiento limitan el acceso de la herramienta.

¿Qué precisión de par ofrece la HYTORC STEALTH? La llave dinamométrica hidráulica STEALTH ofrece una precisión de par de ±3% del valor objetivo. Esto contrasta con el ±15-25% típico de las llaves dinamométricas manuales y el ±25-30% de las llaves de impacto, lo que convierte a las herramientas hidráulicas en el estándar reconocido para el atornillado de precisión de bridas en aplicaciones industriales críticas.

¿Cuál es el riesgo de no conseguir un cierre paralelo en una brida de intercambiador de calor? La compresión desigual de la junta provoca sobreesfuerzos y subesfuerzos localizados en la cara de la junta. Las zonas sometidas a tensiones insuficientes son susceptibles de sufrir fugas; las zonas sometidas a tensiones excesivas son susceptibles de sufrir aplastamiento y deformación permanente de la junta. Cualquiera de estas condiciones acorta la vida útil de la junta, aumenta la frecuencia de las fugas y provoca un mantenimiento no planificado; en entornos de proceso, puede desencadenar un incidente de seguridad o medioambiental.

Mejore sus estándares de atornillado de intercambiadores de calor

Si sus instalaciones siguen utilizando varias llaves dinamométricas manuales para el montaje de bridas de intercambiadores de calor o recipientes a presión, los argumentos operativos y de seguridad a favor del cambio son claros. Cuatro operarios, resultados variables y un elevado riesgo de lesiones no son limitaciones de ingeniería, sino síntomas de un utillaje que no ha seguido el ritmo de lo que requiere ahora el atornillado de precisión.

HYTORC trabaja con equipos de mantenimiento y fiabilidad de los sectores petroquímico, de refino, energético y de fabricación industrial para sustituir los procesos de atornillado manual por sistemas hidráulicos que proporcionan una carga de atornillado constante, verificable y segura en cada ciclo.

Póngase en contacto con HYTORC para hablar de sus requisitos de atornillado de intercambiadores de calor

Publicado por HYTORC | Actualizado en mayo de 2026 | Basado en el despliegue de campo de HYTORC, Indonesia

HYTORC es un fabricante mundial de sistemas de empernado industrial que presta servicio a los sectores petroquímico, del petróleo y el gas, de generación de energía, aeroespacial y de la industria pesada desde 1968.
