Sistemas de suministro de precursores gaseosos para CVD de alto rendimiento destinados a aplicaciones de alta pureza

{{{sourceTextContent.subTitle}}}

Sistemas de suministro de precursores gaseosos para CVD de alto rendimiento destinados a aplicaciones de alta pureza

{{{sourceTextContent.description}}}

Introducción
La deposición química en fase de vapor (CVD) es una de las tecnologías de fabricación más importantes en las industrias modernas de alta tecnología, especialmente en la fabricación de semiconductores, la producción fotovoltaica, la fabricación de LED y la ingeniería de materiales avanzados. A medida que las geometrías de los dispositivos siguen reduciéndose y los requisitos de los procesos se vuelven cada vez más estrictos, la demanda de sistemas de suministro de gases de pureza ultraalta (UHP) ha crecido de forma significativa. Incluso niveles traza de contaminación en los gases de proceso pueden provocar defectos, una reducción del rendimiento, una mala calidad de la película y fallos en los equipos.

Los sistemas de suministro de precursores gaseosos para CVD desempeñan un papel fundamental a la hora de garantizar el transporte estable, seguro y libre de contaminación de gases especiales y vapores químicos desde los contenedores de almacenamiento hasta las cámaras de proceso. Estos sistemas están diseñados específicamente para mantener la pureza del gas, un control preciso del caudal y la consistencia del proceso en condiciones de funcionamiento exigentes.

Este artículo analiza los principios de diseño, los componentes clave, la selección de materiales, las estrategias de control de la contaminación y las innovaciones tecnológicas que subyacen a los sistemas de suministro de precursores gaseosos para CVD de alto rendimiento destinados a aplicaciones de alta pureza.

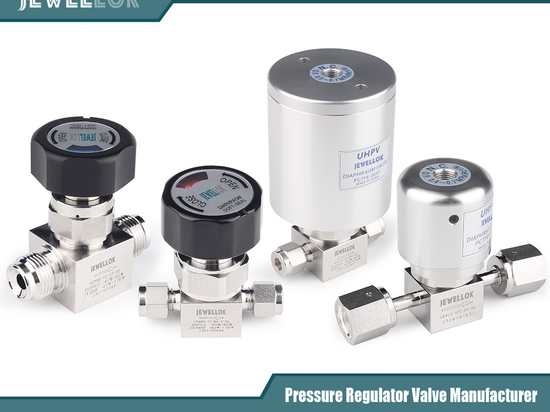

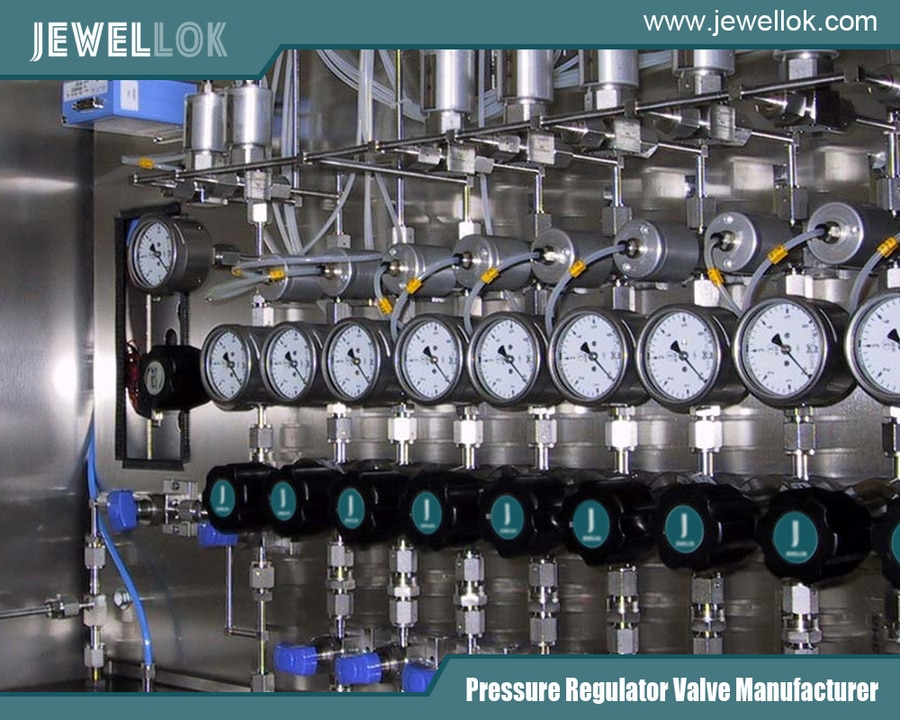

Regulador de caudal y válvulas para gas argón
Regulador de caudal y válvulas para gas argón
Comprensión de los sistemas de suministro de precursores gaseosos para CVD
Un sistema de suministro de precursores gaseosos para CVD es una solución integrada de manejo de fluidos diseñada para almacenar, vaporizar, regular, purificar y transportar de forma segura gases reactivos o de alta pureza utilizados durante los procesos de CVD. Entre estos gases pueden figurar el silano (SiH₄), el amoníaco (NH₃), el hexafluoruro de tungsteno (WF₆), el diclorosilano (DCS), el ortosilicato de tetraetilo (TEOS) y diversos precursores metalorgánicos.

El objetivo principal del sistema es suministrar el gas precursor a la cámara de deposición con:

Presión y caudal estables
Niveles de pureza ultraaltos
Generación mínima de partículas
Un control preciso de la temperatura
Máxima seguridad del proceso
Alta repetibilidad y fiabilidad
En la fabricación avanzada de semiconductores, donde los nodos de proceso son inferiores a 5 nm, incluso los niveles de contaminación por debajo de las partes por mil millones (ppb) pueden afectar significativamente al rendimiento de las obleas. Por lo tanto, todos los componentes del sistema de suministro de gas deben estar optimizados para ofrecer un rendimiento ultralimpio.

Importancia de la pureza ultraalta en los procesos CVD
El manejo de gases de pureza ultraalta es esencial, ya que los contaminantes como la humedad, el oxígeno, los hidrocarburos, las partículas y los iones metálicos pueden afectar negativamente a la calidad de la deposición de películas finas. Entre los problemas habituales causados por la contaminación se incluyen:

Defectos en la película y poros
Adhesión deficiente
Espesor no uniforme de la película
Aumento de la resistencia eléctrica
Reducción de la fiabilidad del dispositivo
Contaminación por partículas en las obleas
Por ejemplo, la contaminación por oxígeno durante la deposición de tungsteno puede alterar la resistividad de la película, mientras que la contaminación por humedad en la deposición de nitruro de silicio puede provocar reacciones químicas indeseables.

Por ello, los sistemas de suministro de gas para CVD están diseñados para mantener niveles de contaminación extremadamente bajos a lo largo de todo el recorrido del gas. Esto requiere una cuidadosa consideración de los materiales, el acabado de las superficies, la tecnología de sellado, la calidad de la soldadura y la limpieza del sistema.

Componentes clave de un sistema de suministro de gases CVD de alto rendimiento
1. Armarios de gases
Los armarios de gases sirven como recinto principal para las botellas de gases peligrosos o especiales. En las instalaciones de semiconductores, los armarios de gases están diseñados para proporcionar:

Contención de fugas
Funciones de apagado automático
Control de ventilación y extracción
Integración de la detección de gases
Compatibilidad con sistemas de extinción de incendios
Sustitución segura de las botellas
Los armarios de gas de alto rendimiento suelen estar fabricados en acero inoxidable electropulido para minimizar la generación de partículas y la corrosión.

Para gases tóxicos o pirofóricos, se suelen utilizar armarios de gas totalmente automatizados con controladores lógicos programables (PLC) y capacidades de monitorización remota.

2. Reguladores de presión
Los reguladores de presión reducen la alta presión de las botellas a los niveles de presión de funcionamiento estables que requiere la herramienta de proceso. En aplicaciones de alta pureza, los reguladores deben proporcionar:

Volumen muerto interno mínimo
Excelente estabilidad de presión
Baja generación de partículas
Resistencia a la corrosión
Alta estanqueidad
Los reguladores con sellado de diafragma fabricados en acero inoxidable 316L VAR se utilizan ampliamente debido a su rendimiento superior en cuanto a pureza y a su resistencia a la corrosión.

La rugosidad de la superficie también es fundamental. Las superficies internas electropulidas con valores Ra inferiores a 10 µin ayudan a reducir la retención de partículas y mejoran la facilidad de limpieza.

3. Válvulas de pureza ultraalta
Las válvulas se encuentran entre los componentes más importantes de un sistema de suministro de gas para CVD. Las válvulas de diafragma UHP están diseñadas específicamente para eliminar el espacio muerto y minimizar los riesgos de contaminación.

Entre sus características clave se incluyen:

Sellado metal contra metal
Bajo volumen interno
Compatibilidad con soldaduras orbitales
Elevada vida útil
Excelente estanqueidad
Materiales de diafragma resistentes a la corrosión
Se pueden integrar válvulas manuales, neumáticas y totalmente automatizadas en función de los requisitos del proceso.

En las fábricas avanzadas, los colectores de válvulas automatizados suelen controlarse a través de sistemas centralizados de gestión de gases para mejorar la eficiencia operativa y la seguridad.

4. Controladores de caudal másico (MFC)
Los controladores de caudal másico regulan con precisión los caudales de gas que entran en la cámara de deposición. Un caudal de gas preciso es esencial para lograr un espesor de película constante y una uniformidad de deposición.

Las tecnologías modernas de MFC ofrecen:

Alta precisión de caudal
Tiempos de respuesta rápidos
Protocolos de comunicación digital
Calibración multigás
Capacidades de autodiagnóstico
Los MFC de alta pureza están diseñados con superficies en contacto con el gas resistentes a la corrosión y materiales de baja desgasificación para mantener la integridad del gas.

5. Sistemas de vaporización
Muchos precursores de CVD se almacenan en forma líquida y requieren vaporización antes de su suministro a la cámara de proceso. Los sistemas de vaporización garantizan una generación de gas estable y controlada.

Entre los aspectos críticos a tener en cuenta se incluyen:

Calentamiento uniforme
Estabilidad de la temperatura
Prevención de la condensación del precursor
Control preciso de la presión de vapor
A menudo se utilizan conductos y reguladores calefactados para evitar la condensación durante el transporte del gas.

Los sistemas avanzados de suministro de vapor pueden incluir la tecnología de inyección directa de líquido (DLI) para mejorar la utilización del precursor y la repetibilidad del proceso.

6. Purificadores y filtros de gas
Los purificadores de gas eliminan trazas de contaminantes, como oxígeno, humedad, hidrocarburos y partículas, de la corriente de gas.

Entre las tecnologías de purificación más comunes se incluyen:

Purificadores de tipo getter
Trampas de humedad
Filtros de partículas
Sistemas de adsorción química
Los filtros en el punto de uso con capacidad de filtración submicrónica ayudan a proteger los equipos de proceso sensibles frente a la contaminación por partículas.

En entornos de pureza ultraalta, la eficiencia de filtración suele alcanzar las 0,003 micras o menos.

Selección de materiales para sistemas de gas ultrapuro
La compatibilidad de los materiales es un factor crítico en el diseño de los sistemas de suministro de gas para CVD. Una mala selección de materiales puede provocar corrosión, desgasificación, desprendimiento de partículas y contaminación.

Acero inoxidable 316L
El acero inoxidable 316L es el material estándar del sector para los sistemas de gas de pureza ultraalta (UHP) debido a:

Su excelente resistencia a la corrosión
Su alta resistencia mecánica
Su bajo contenido en azufre
Su buena soldabilidad
Compatibilidad con el electropulido
El acero inoxidable 316L refundido por arco al vacío (VAR) es el preferido para aplicaciones de semiconductores debido a su mayor pureza y consistencia microestructural.

Electropulido de superficies
El electropulido mejora la suavidad de la superficie y la resistencia a la corrosión, al tiempo que reduce la adhesión de partículas.

Entre sus ventajas se incluyen:

Reducción de la rugosidad superficial
Mejor facilidad de limpieza
Menor riesgo de contaminación
Mayor resistencia a la corrosión
La mayoría de los tubos de grado semiconductor presentan una rugosidad superficial interna inferior a 10 micropulgadas Ra.

Tecnología de sellado metálico
Las juntas de elastómero pueden desgasificar y absorber humedad, lo que las hace menos adecuadas para aplicaciones críticas de alta pureza.

Los racores con junta metálica de sellado frontal se utilizan ampliamente porque proporcionan:

Integridad frente a fugas de helio
Resistencia a altas temperaturas
Bajas tasas de permeabilidad
Fugas virtuales mínimas
Los racores con junta de sellado frontal compatibles con VCR se utilizan habitualmente en toda la infraestructura de suministro de gases para semiconductores.

Estrategias de control de la contaminación
Mantener una pureza ultraalta requiere un control estricto de la contaminación a lo largo de los procesos de fabricación, instalación y funcionamiento.

Montaje en sala limpia
Los componentes de suministro de gas se montan normalmente en entornos de sala limpia de clase ISO 4 o 5 para minimizar la contaminación por partículas.

Los técnicos siguen procedimientos de limpieza estrictos que incluyen:

Limpieza por ultrasonidos
Enjuague con agua desionizada
Secado con nitrógeno
Embalaje en doble bolsa
Soldadura orbital
La soldadura orbital proporciona una calidad de soldadura muy uniforme con un riesgo mínimo de contaminación.

Entre sus ventajas se incluyen:

Superficies internas de soldadura lisas
Reducción de la generación de partículas
Alta repetibilidad
Mayor integridad frente a fugas
A menudo se realiza una inspección con boroscopio para verificar la calidad de la soldadura.

Pruebas de fugas con helio
Las pruebas de fugas con espectrómetro de masas de helio garantizan la estanqueidad del sistema con tasas de fuga extremadamente bajas.

Las normas habituales del sector de los semiconductores exigen tasas de fuga inferiores a:

1 × 10^-9 atm·cc/seg de helio
Las pruebas de fugas son esenciales para prevenir la contaminación atmosférica y las fugas de gases peligrosos.

Automatización y monitorización inteligente
Los modernos sistemas de suministro de gas para CVD incorporan cada vez más la automatización y las tecnologías de la Industria 4.0.

Entre las principales funciones inteligentes se incluyen:

Monitorización de gases en tiempo real
Mantenimiento predictivo
Secuenciación automatizada de válvulas
Diagnóstico remoto
Integración con PLC
Conectividad SCADA
Los sensores monitorizan continuamente:

Presión
Caudal
Temperatura
Niveles de humedad
Concentración de gas
Los sistemas de alarma automatizados pueden aislar inmediatamente las líneas de suministro de gas si se detectan condiciones anómalas.

Estas capacidades de monitorización inteligente mejoran significativamente la fiabilidad del proceso y reducen el tiempo de inactividad.

Consideraciones de seguridad en la manipulación de gases para CVD
Muchos gases precursores para CVD son peligrosos, tóxicos, pirofóricos o corrosivos. Por lo tanto, la seguridad es una prioridad fundamental en el diseño del sistema.

Entre las características de seguridad importantes se incluyen:

Detectores de fugas de gas
Válvulas de cierre automático
Sistemas de extracción de emergencia
Sensores de caudal excesivo
Dispositivos de alivio de presión
Monitorización de la ventilación
El cumplimiento de normas internacionales, como los requisitos de SEMI, CE e ISO, es esencial para las instalaciones de semiconductores.

Además, una formación adecuada de los operarios y unos programas de mantenimiento preventivo son fundamentales para un funcionamiento seguro a largo plazo.

Tendencias emergentes en la tecnología de suministro de gases para CVD
A medida que la fabricación de semiconductores avanza hacia nodos más pequeños y arquitecturas de dispositivos más complejas, las tecnologías de suministro de gases para CVD siguen evolucionando.

Compatibilidad con materiales avanzados
Las nuevas composiciones químicas de los precursores exigen una mayor compatibilidad de los materiales con gases altamente reactivos y compuestos metalorgánicos.

Los fabricantes están desarrollando recubrimientos especializados y aleaciones resistentes a la corrosión para prolongar la vida útil de los componentes.

Miniaturización y diseño modular
Los paneles de gas modulares y compactos reducen el espacio de instalación al tiempo que mejoran la facilidad de mantenimiento y la escalabilidad.

Los sistemas modulares ofrecen:

Mantenimiento más rápido
Actualizaciones simplificadas
Mayor estandarización
Menor tiempo de inactividad
Optimización de procesos impulsada por la IA
La inteligencia artificial y el aprendizaje automático están empezando a desempeñar un papel importante en el mantenimiento predictivo de los sistemas y la optimización de los procesos.

Los análisis basados en la IA pueden identificar:

Degradación precoz de los componentes
Tendencias de inestabilidad del flujo
Riesgos potenciales de contaminación
Condiciones de desviación del proceso
Estas tecnologías ayudan a las fábricas a lograr un mayor tiempo de actividad y una mejor eficiencia en la producción.

Fabricación sostenible
La eficiencia energética y la sostenibilidad medioambiental cobran cada vez más importancia.

Los sistemas modernos de suministro de gas tienen como objetivo reducir:

El consumo de gas
El consumo de energía
Las emisiones peligrosas
La generación de residuos
Una mayor eficiencia en la utilización del gas no solo reduce los costes operativos, sino que también contribuye al cumplimiento de los objetivos medioambientales.

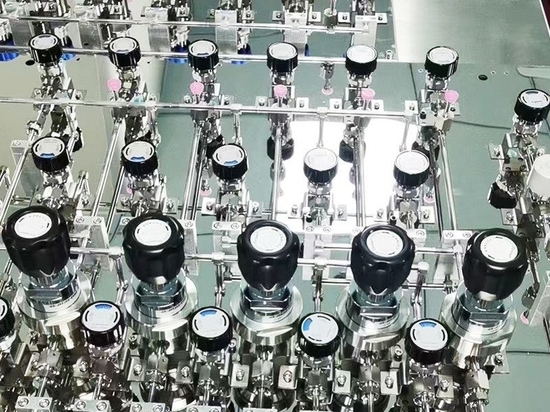

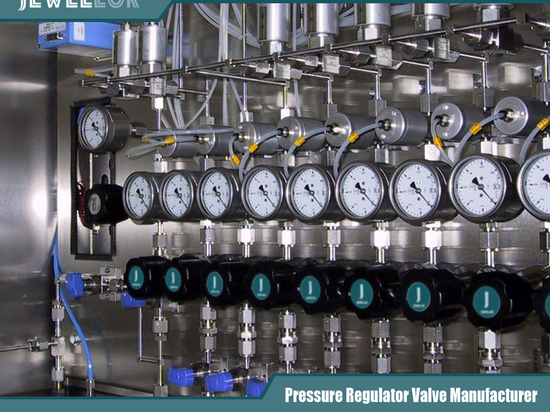

Aplicación de un regulador de presión de gas de pureza ultraalta
Aplicación de un regulador de presión de gas de pureza ultraalta
Conclusión
Los sistemas de suministro de precursores de gas para CVD de alto rendimiento son esenciales para lograr un procesamiento fiable y libre de contaminación en aplicaciones de semiconductores ultrapuros y de fabricación avanzada. A medida que se reducen las geometrías de los dispositivos y aumenta la complejidad de los procesos, la importancia de la gestión precisa de los gases sigue creciendo.

Desde reguladores de pureza ultraalta y válvulas de diafragma hasta la automatización inteligente y las tecnologías avanzadas de purificación, cada componente del sistema de suministro de gases contribuye a la estabilidad del proceso, la seguridad y el rendimiento de la producción.

Al combinar una selección de materiales de calidad superior, un control avanzado de la contaminación, ingeniería de precisión y capacidades de monitorización inteligente, los modernos sistemas de suministro de gases para CVD proporcionan el rendimiento necesario para la fabricación de semiconductores de próxima generación.

A medida que la industria sigue evolucionando hacia nodos más pequeños, estándares de pureza más elevados y métodos de producción más sostenibles, las tecnologías innovadoras de suministro de gases seguirán siendo una base fundamental para el éxito futuro de la fabricación.

Para obtener más información sobre los sistemas de suministro de precursores de gas CVD de alto rendimiento para aplicaciones ultrapuras, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
