Válvulas de diafragma de pureza ultraalta para aplicaciones de suministro de gases en la industria de los semiconductores

{{{sourceTextContent.subTitle}}}

Válvulas de diafragma de pureza ultraalta para aplicaciones de suministro de gases en la industria de los semiconductores

{{{sourceTextContent.description}}}

La industria de los semiconductores depende de entornos de proceso extremadamente precisos y libres de contaminación para fabricar circuitos integrados avanzados, microprocesadores, chips de memoria y tecnologías de visualización. A medida que los dispositivos semiconductores siguen reduciéndose hasta alcanzar geometrías a escala nanométrica, la tolerancia a las impurezas en los gases de proceso se ha vuelto cada vez más estricta. Incluso niveles microscópicos de contaminación pueden afectar negativamente al rendimiento de las obleas, a la fiabilidad de los dispositivos y a la eficiencia general de la producción.

Uno de los componentes más críticos en los sistemas de suministro de gases para semiconductores es la válvula de diafragma de pureza ultraalta (UHP). Estas válvulas especializadas están diseñadas para controlar el flujo de gases de alta pureza, corrosivos, tóxicos y reactivos utilizados en todos los procesos de fabricación de semiconductores, como la deposición química en fase de vapor (CVD), la deposición de capas atómicas (ALD), el grabado, la implantación iónica y la litografía.

A diferencia de las válvulas industriales convencionales, las válvulas de diafragma de pureza ultraalta (UHP) están diseñadas específicamente para aplicaciones sensibles a la contaminación. Su acabado superficial interno, su tecnología de sellado, la eliminación de espacios muertos y la selección de materiales desempeñan un papel fundamental a la hora de mantener la pureza del gas y la estabilidad del proceso.

Este artículo analiza los principios de funcionamiento, el diseño estructural, las consideraciones sobre los materiales, los requisitos de rendimiento y las aplicaciones clave de las válvulas de diafragma de pureza ultraalta en los sistemas de suministro de gases para semiconductores.

La importancia de la pureza de los gases en la fabricación de semiconductores
Los procesos de fabricación de semiconductores requieren entornos ultralimpios en los que los gases deben mantener niveles de pureza del 99,999 % (5N) al 99,9999999 % (9N) o superiores. Entre los gases de proceso más comunes se incluyen:

Silano (SiH₄)
Amoníaco (NH₃)
Hidrógeno (H₂)
Nitrógeno (N₂)
Argón (Ar)
Cloro (Cl₂)
Cloruro de hidrógeno (HCl)
Hexafluoruro de tungsteno (WF₆)
Gases fluorados
Gases precursores especiales
Estos gases se suministran a través de sistemas de distribución altamente controlados que incluyen reguladores, tuberías, filtros, colectores, controladores de caudal másico y válvulas de diafragma.

Cualquier contaminación introducida por el sistema de suministro de gas puede provocar:

Defectos en las obleas
Generación de partículas
Irregularidades en las películas finas
Reducción del rendimiento de los chips
Corrosión de los equipos
Inestabilidad del proceso
Aumento de los costes de mantenimiento
Por ello, todos los componentes de la línea de suministro de gas deben cumplir estrictas normas de pureza ultraalta, especialmente las válvulas de diafragma que controlan directamente el aislamiento del gas y la regulación del caudal.

¿Qué es una válvula de diafragma de pureza ultraalta?
Una válvula de diafragma de pureza ultraalta es una válvula de cierre especializada que utiliza un diafragma metálico flexible para aislar el medio de proceso del mecanismo actuador. El diafragma actúa como elemento de sellado principal, impidiendo la contaminación procedente de entornos externos al tiempo que garantiza un control hermético del gas.

Estas válvulas se utilizan habitualmente en armarios de gases para semiconductores, cajas de distribuidores de válvulas (VMB), sistemas de distribución de gas a granel y paneles de gas para herramientas de proceso.

La válvula suele constar de:

Cuerpo de la válvula
Diafragma metálico
Conjunto de asiento
Vástago y actuador
Accionamiento neumático o manual
Conexiones para gases de alta pureza
El diafragma separa la vía de flujo en contacto con el fluido de los componentes operativos, lo que minimiza la generación de partículas y elimina posibles zonas muertas en las que podrían acumularse contaminantes.

Principio de funcionamiento de las válvulas de diafragma UHP
El principio de funcionamiento de una válvula de diafragma es relativamente sencillo, pero muy eficaz para aplicaciones de semiconductores.

Cuando la válvula está cerrada, el actuador empuja el diafragma contra el asiento de la válvula, creando un sellado hermético que bloquea el flujo de gas. Cuando la válvula se abre, el diafragma se separa del asiento, permitiendo que el gas pase a través del cuerpo de la válvula.

El diseño ofrece varias ventajas importantes:

Aislamiento de los medios de proceso
La membrana aísla completamente el gas de proceso de los resortes, los lubricantes y los componentes del actuador, lo que reduce los riesgos de contaminación.

Bajo volumen muerto
La geometría interna optimizada minimiza las bolsas de gas atrapadas, lo que reduce la acumulación de partículas y mejora la eficiencia de la purga.

Sellado metal contra metal
Muchas válvulas de diafragma de grado semiconductor utilizan tecnologías avanzadas de sellado metálico para lograr índices de fuga extremadamente bajos.

Alta vida útil
Los materiales de precisión del diafragma proporcionan una larga vida útil en condiciones de ciclos frecuentes.

Materiales utilizados en las válvulas de diafragma UHP para semiconductores
La selección de materiales es uno de los factores más críticos para el rendimiento de la válvula y el mantenimiento de la pureza del gas.

Cuerpos de válvula de acero inoxidable
La mayoría de las válvulas de diafragma UHP utilizan materiales de acero inoxidable de alta calidad, tales como:

Acero inoxidable 316L VAR
Acero inoxidable 316L VIM-VAR
Estos materiales proporcionan:

Excelente resistencia a la corrosión
Bajo contenido en azufre
Reducción de la desprendimiento de partículas
Capacidad superior de electropulido
Los procesos de refundición por arco al vacío (VAR) y de fundición por inducción al vacío (VIM) mejoran la homogeneidad del material y reducen las inclusiones que pueden convertirse en fuentes de contaminación.

Requisitos de acabado superficial
Las superficies internas en contacto con el fluido suelen someterse a un proceso de electropulido para alcanzar valores de rugosidad tales como:

Ra ≤ 10 μin
Ra ≤ 5 μin para aplicaciones avanzadas
El electropulido reduce las irregularidades microscópicas de la superficie en las que pueden acumularse partículas o humedad.

Materiales del diafragma
El diafragma propiamente dicho suele fabricarse con aleaciones de alta resistencia a base de cobalto o níquel que ofrecen:

Excelente resistencia a la fatiga
Resistencia a la corrosión
Flexibilidad bajo ciclos repetidos
Compatibilidad con gases agresivos utilizados en la industria de los semiconductores
Entre los materiales habituales para el diafragma se incluyen:

Hastelloy
Inconel
Aleaciones de cobalto-cromo
Características clave de diseño de las válvulas de diafragma UHP
Generación mínima de partículas
La contaminación por partículas es una de las mayores preocupaciones en la fabricación de semiconductores. Las válvulas UHP están diseñadas con trayectorias de flujo internas lisas y estructuras de sellado optimizadas para minimizar la fricción y el desgaste.

Los diseños avanzados de los diafragmas reducen las concentraciones de tensión mecánica, lo que evita la liberación de partículas durante el funcionamiento de la válvula.

Tasas de fuga ultrabajas
Los sistemas de gases para semiconductores suelen manejar gases peligrosos y pirofóricos. Por lo tanto, la estanqueidad frente a las fugas es esencial tanto para la seguridad como para el control del proceso.

El rendimiento típico en materia de fugas incluye:

Tasas de fuga de helio inferiores a 1 × 10⁻⁹ atm·cc/s
Cierre hermético sin burbujas
Compatibilidad con alto vacío
Diseño modular compacto
Las modernas fábricas de semiconductores requieren sistemas de distribución de gas densos. Las configuraciones compactas de las válvulas permiten una instalación eficiente en el interior de:

Armarios de gas
Paneles de conexión de equipos
Sistemas subfábrica
Conjuntos VMB
Accionamiento neumático
Las válvulas de diafragma de accionamiento neumático permiten el control automatizado de los procesos y una conmutación rápida en entornos de fabricación de semiconductores.

Entre las ventajas se incluyen:

Tiempo de respuesta rápido
Capacidad de funcionamiento remoto
Integración con sistemas PLC
Mayor repetibilidad del proceso
Conexiones de alta pureza
Las válvulas de diafragma UHP suelen utilizar extremos de soldadura orbital o racores de sellado frontal especializados para eliminar posibles puntos de fuga y espacios muertos.

Entre los tipos de conexión más comunes se incluyen:

Soldadura a tope de tubos
Racores de sellado frontal
Conexiones compatibles con VCR
Aplicaciones en sistemas de suministro de gas para semiconductores
Las válvulas de diafragma de pureza ultraalta se utilizan ampliamente en todas las instalaciones de fabricación de semiconductores.

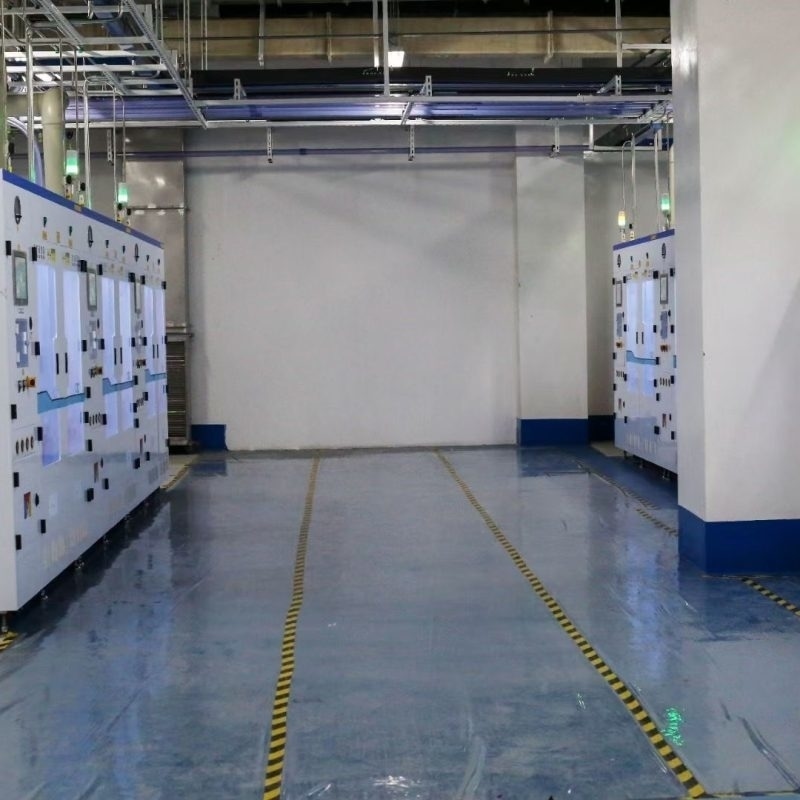

Armarios de gases
Los armarios de gases almacenan y distribuyen gases de proceso peligrosos de forma segura. Las válvulas de diafragma aíslan las bombonas de gas y controlan el flujo de gas hacia los sistemas posteriores.

Cajas colectoras de válvulas (VMB)
Las VMB distribuyen los gases desde los sistemas de suministro a granel a múltiples herramientas de proceso. Las válvulas UHP proporcionan un aislamiento preciso y una funcionalidad de conmutación.

Deposición química en fase de vapor (CVD)
Los procesos CVD requieren un flujo de gas muy estable y entornos libres de contaminación. Las válvulas de diafragma controlan el suministro de gases precursores con una precisión excepcional.

Deposición de capas atómicas (ALD)
Los procesos ALD dependen de pulsos rápidos y repetibles de los gases precursores. Las válvulas de diafragma neumáticas de respuesta rápida son esenciales para lograr una deposición precisa de las capas.

Sistemas de grabado
Los gases corrosivos utilizados en el grabado por plasma exigen válvulas con una resistencia química superior y un rendimiento a prueba de fugas.

Sistemas de gases especiales a granel
Las redes de distribución de gases a granel dependen de válvulas UHP para el transporte seguro y la regulación de gases ultrapuros en las fábricas de semiconductores.

Retos en las aplicaciones de gases para semiconductores
Gases corrosivos y reactivos
Muchos gases para semiconductores son altamente corrosivos, tóxicos o pirofóricos. Los materiales de las válvulas deben soportar la exposición a largo plazo sin degradarse.

Control de la humedad y el oxígeno
Incluso trazas mínimas de humedad u oxígeno pueden dañar los procesos de fabricación de semiconductores. Las válvulas UHP deben mantener características de permeabilidad y desgasificación extremadamente bajas.

Estabilidad térmica
Las fluctuaciones de temperatura pueden afectar a la integridad de las juntas y al rendimiento del flujo de gas. Las válvulas de diafragma de alta calidad están diseñadas para un funcionamiento estable en condiciones térmicas variables.

Requisitos de alto número de ciclos
Los sistemas de fabricación de semiconductores suelen requerir millones de ciclos de válvula a lo largo de su vida útil. Por lo tanto, es esencial utilizar materiales de diafragma resistentes a la fatiga.

Normas de fabricación y ensayos
Para garantizar un rendimiento fiable, las válvulas de diafragma de grado semiconductor se someten a exhaustivos procedimientos de fabricación y control de calidad.

Montaje en sala limpia
Las válvulas se montan en entornos de sala limpia para evitar la contaminación por partículas durante la producción.

Pruebas de fugas con helio
Cada válvula se somete a pruebas mediante espectrometría de masas de helio para verificar un rendimiento con fugas ultrabajas.

Pruebas de partículas
Las pruebas de emisión de partículas garantizan el cumplimiento de los requisitos de limpieza de los semiconductores.

Análisis de la superficie
La rugosidad de la superficie y la calidad del electropulido se inspeccionan minuciosamente para mantener los estándares de pureza ultraalta.

Pruebas de ciclos funcionales
Los ciclos operativos repetidos validan la durabilidad a largo plazo del diafragma y la fiabilidad de la válvula.

Ventajas de las válvulas de diafragma UHP frente a las válvulas convencionales
En comparación con las válvulas de bola, de aguja o de compuerta tradicionales, las válvulas de diafragma ofrecen ventajas significativas en aplicaciones de semiconductores.

Característica Válvula de diafragma UHP Válvula convencional
Generación de partículas Extremadamente baja Más elevada
Volumen muerto Mínimo Mayor
Pureza del gas Excelente Moderada
Integridad frente a fugas Ultraalta Estándar
Facilidad de limpieza Superior Limitada
Resistencia a la corrosión Alta Variable
Compatibilidad con semiconductores Excelente Limitada
Estas ventajas convierten a las válvulas de diafragma en la opción preferida para los procesos de semiconductores sensibles a la contaminación.

Tendencias futuras en la tecnología de válvulas de diafragma UHP
A medida que la fabricación de semiconductores sigue avanzando hacia geometrías más pequeñas y arquitecturas más complejas, la tecnología de válvulas UHP está evolucionando rápidamente.

Mayor automatización
Las válvulas neumáticas inteligentes con sensores integrados y capacidades de comunicación digital son cada vez más habituales en las fábricas de semiconductores de la Industria 4.0.

Tecnologías de superficie mejoradas
Las tecnologías avanzadas de electropulido y recubrimiento siguen reduciendo los riesgos de contaminación y mejorando la resistencia a la corrosión.

Miniaturización
Los diseños compactos de las válvulas permiten configuraciones de paneles de gas cada vez más densas y un menor espacio ocupado por los equipos de semiconductores.

Avances en la ciencia de los materiales
Las nuevas aleaciones para diafragmas y las tecnologías de sellado están ampliando la vida útil y la compatibilidad con los gases de proceso de próxima generación.

Enfoque en la sostenibilidad
Los fabricantes están desarrollando diseños de válvulas que mejoran la eficiencia en el uso del gas y reducen el consumo de gas de purga.

regulador ajustable de propano de alta presión
regulador ajustable de propano de alta presión
Conclusión
Las válvulas de diafragma de pureza ultraalta son componentes indispensables en los sistemas de suministro de gases para semiconductores. Su capacidad para mantener una pureza excepcional del gas, una integridad frente a fugas ultrabaja y un funcionamiento fiable las convierte en elementos esenciales para los procesos modernos de fabricación de semiconductores.

Desde sistemas CVD y ALD hasta armarios de gases y redes de distribución de gases especiales, estas válvulas proporcionan el control de la contaminación y la estabilidad operativa que requieren las fábricas avanzadas de semiconductores.

A medida que las tecnologías de semiconductores sigan evolucionando hacia nodos de proceso más pequeños y una mayor precisión de fabricación, la demanda de válvulas de diafragma UHP de alto rendimiento seguirá creciendo. Las innovaciones en materiales, tecnología de sellado, automatización y fabricación limpia mejorarán aún más la fiabilidad de las válvulas y su rendimiento en cuanto a pureza en futuras aplicaciones de semiconductores.

Para los fabricantes de semiconductores que buscan mayores rendimientos, una mayor estabilidad de los procesos y sistemas de manejo de gases más seguros, invertir en válvulas de diafragma de alta calidad y pureza ultraalta sigue siendo una base fundamental para el éxito de la producción.
