Tecnologías de tratamiento de gases para salas blancas y fábricas de semiconductores

{{{sourceTextContent.subTitle}}}

Tecnologías de tratamiento de gases para salas blancas y fábricas de semiconductores

{{{sourceTextContent.description}}}

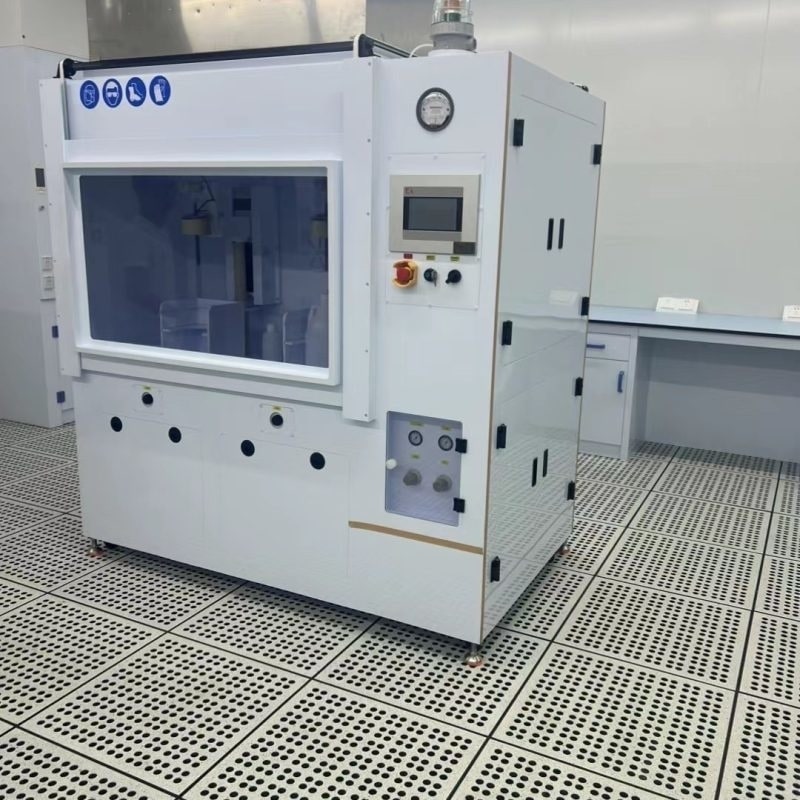

La fabricación moderna de semiconductores depende de sistemas altamente controlados de suministro, purificación, tratamiento y monitorización de gases para mantener la integridad de las salas blancas y el rendimiento de los procesos.

La industria de los semiconductores opera en la vanguardia de la fabricación de precisión, donde las estructuras de los dispositivos a escala nanométrica exigen entornos excepcionalmente limpios y condiciones de proceso estrictamente controladas. En las salas limpias y las instalaciones de fabricación de obleas modernas, los gases son indispensables para la deposición, el grabado, la limpieza, el dopaje y el control ambiental. Sin embargo, estos gases también pueden introducir contaminantes, crear riesgos para la seguridad y generar corrientes de gases de escape nocivas. En consecuencia, las tecnologías de tratamiento de gases se han convertido en un componente crítico de la infraestructura de los semiconductores.

Este artículo examina los principios técnicos, la arquitectura de los sistemas y las tendencias emergentes en las tecnologías de tratamiento de gases para salas blancas y fábricas de semiconductores. Se centra en los sistemas de purificación, distribución, tratamiento de gases de escape, monitorización y seguridad que respaldan la fabricación avanzada de semiconductores.

El papel de los gases en la fabricación de semiconductores
Los procesos de fabricación de semiconductores dependen de una amplia variedad de gases especiales. Algunos ejemplos comunes son:

Gases de deposición

Silano (SiH₄), amoníaco (NH₃), hexafluoruro de tungsteno (WF₆).

Gases de grabado

Cloro (Cl₂), bromuro de hidrógeno (HBr), hexafluoruro de azufre (SF₆) y fluorocarbonos.

Gases portadores inertes

Nitrógeno (N₂), argón (Ar) y helio (He).

Gases de limpieza

Fluoruro de hidrógeno (HF), ozono (O₃) y compuestos químicos relacionados.

Los requisitos de pureza para estos gases son extremadamente exigentes. Los contaminantes a niveles de partes por mil millones (ppb) o incluso de partes por billón (ppt) pueden provocar defectos en las obleas, reducir el rendimiento y afectar a la fiabilidad de los dispositivos. Por lo tanto, los sistemas de tratamiento de gases deben garantizar simultáneamente la pureza, la seguridad, el cumplimiento de la normativa medioambiental y la estabilidad del proceso.

Sistemas de purificación de gases
Requisitos de pureza ultraalta
La purificación de gases en salas blancas comienza con el suministro de gas a granel y continúa a través de la red de distribución hasta el punto de uso. Los fabricantes de semiconductores suelen requerir gases con niveles de impurezas inferiores a 1 ppb en cuanto a humedad, oxígeno, hidrocarburos y partículas.

Para cumplir estas especificaciones, las fábricas de semiconductores emplean múltiples etapas de purificación.

Tecnologías de purificación
Purificadores con getter

Los materiales metálicos reactivos se unen químicamente a impurezas como el oxígeno, la humedad y los compuestos de carbono. Los getter se utilizan ampliamente para la purificación de nitrógeno, argón e hidrógeno.

Purificadores por adsorción

Los tamices moleculares, la alúmina activada y otros materiales porosos eliminan el vapor de agua y los contaminantes traza mediante adsorción física.

Purificadores catalíticos

Los catalizadores favorecen reacciones que convierten las impurezas en compuestos eliminables. Por ejemplo, el oxígeno puede convertirse en agua y, posteriormente, eliminarse mediante adsorción.

Filtros de partículas

Los filtros submicrónicos y ultrafinos capturan la contaminación particulada generada durante la manipulación y distribución de gases.

Una línea típica de purificación de gases puede combinar varias de estas tecnologías para alcanzar el nivel de pureza requerido.

Distribución de gases en salas blancas
Selección de materiales
Los sistemas de distribución de gases para instalaciones de semiconductores se construyen utilizando materiales que minimizan la contaminación y la corrosión. El acero inoxidable electropulido (normalmente 316L) se utiliza ampliamente porque ofrece:

Baja rugosidad superficial
Excelente resistencia a la corrosión
Reducción de la generación de partículas
Compatibilidad con gases de alta pureza
Preparación de superficies y soldadura orbital
El acabado de las superficies internas es fundamental. El electropulido reduce los defectos microscópicos en los que podrían acumularse contaminantes. Se prefiere la soldadura orbital para unir tuberías, ya que produce soldaduras muy uniformes y libres de contaminación.

Regulación de la presión y control del caudal
Las herramientas para semiconductores requieren un suministro estable de gas a presiones y caudales controlados con precisión. Los armarios de gas, las cajas de válvulas múltiples y los controladores de caudal másico (MFC) se integran en la red de distribución para proporcionar un control preciso del proceso, al tiempo que se mantienen la contención y la seguridad.

Tecnologías de reducción de gases de escape
Los gases de proceso que salen de las herramientas para semiconductores suelen contener componentes tóxicos, corrosivos, pirofóricos o gases de efecto invernadero. Su liberación directa a la atmósfera es inaceptable. Por lo tanto, los sistemas de tratamiento de gases de escape, comúnmente denominados sistemas de reducción o depuradores, son esenciales.

Depuradores húmedos
Los depuradores húmedos se utilizan habitualmente para neutralizar los gases ácidos y los contaminantes solubles presentes en las corrientes de gases de escape de la industria de los semiconductores.

Los depuradores húmedos utilizan absorbentes líquidos para eliminar los gases solubles y las partículas. Son eficaces para tratar gases ácidos como el HF, el HCl y el SO₂. El proceso suele consistir en:

Poner en contacto los gases de escape con un líquido de depuración.
Absorber o neutralizar los contaminantes.
Separar las gotitas de la corriente de gas depurada.
Tratar o reciclar la solución de depuración agotada.
Los depuradores húmedos ofrecen una alta eficiencia de eliminación, pero requieren una infraestructura de tratamiento de aguas y una gestión cuidadosa de las corrientes de residuos secundarias.

Depuradores en seco
Los depuradores en seco utilizan materiales sorbentes sólidos para capturar los contaminantes. Se emplean habitualmente para caudales más bajos y en aplicaciones en las que es importante minimizar los residuos líquidos. Los cartuchos sorbentes deben sustituirse periódicamente cuando se agotan.

Oxidación térmica
Los oxidantes térmicos destruyen los gases combustibles y peligrosos mediante oxidación a alta temperatura. Se utilizan con frecuencia para gases pirofóricos, como el silano y las mezclas que contienen hidrógeno. A continuación, los productos oxidados se someten a un tratamiento adicional para eliminar las partículas y los gases ácidos.

Reducción mediante plasma
Los sistemas de reducción mediante plasma utilizan plasma energético para disociar moléculas estables, incluidos los compuestos perfluorados (PFC). Este enfoque cobra cada vez más importancia, ya que muchos de los gases fluorados utilizados en el grabado de semiconductores tienen un potencial de calentamiento global extremadamente elevado.

Tratamiento de las emisiones de gases de efecto invernadero
La fabricación de semiconductores es una fuente significativa de gases fluorados de efecto invernadero, entre los que se incluyen el CF₄, el C₂F₆ y el NF₃. Estos compuestos son químicamente estables y difíciles de destruir.

Las fábricas modernas emplean sistemas de reducción especializados que combinan tecnologías de plasma, combustión y depuración para lograr una alta eficiencia de destrucción y eliminación (DRE). La presión normativa y los objetivos de sostenibilidad de las empresas están impulsando una inversión continua en soluciones avanzadas para el tratamiento de gases de efecto invernadero.

Detección y monitorización de gases
La monitorización continua es esencial tanto para la calidad del proceso como para la seguridad del personal.

Monitorización de la contaminación
Los analizadores de trazas de impurezas miden la humedad, el oxígeno, los hidrocarburos y las partículas en las corrientes de gas de pureza ultraalta. La monitorización en línea permite la detección rápida de episodios de contaminación antes de que afecten a la producción.

Monitorización de la seguridad
Se instalan detectores de gases tóxicos, sensores de gases combustibles y monitores de deficiencia de oxígeno en todas las zonas de almacenamiento y distribución de gas. Estos sistemas suelen estar integrados con los controles de seguridad de las instalaciones para activar alarmas, la ventilación y los procedimientos de parada automática.

Integración de datos
Las modernas instalaciones de semiconductores utilizan cada vez más plataformas de monitorización centralizadas que recopilan datos en tiempo real de analizadores de gases, depuradores y herramientas de proceso. Los análisis avanzados permiten identificar tendencias, predecir las necesidades de mantenimiento y optimizar el rendimiento del sistema.

Gestión del aire en salas blancas
Si bien el tratamiento de los gases de proceso es fundamental, también debe mantenerse la calidad del aire en las salas blancas.

Filtración HEPA y ULPA
Los filtros de aire de alta eficiencia para partículas (HEPA) y de penetración ultrabaja (ULPA) eliminan las partículas en suspensión del aire recirculado en las salas blancas. Las salas limpias de semiconductores suelen funcionar con una clasificación ISO de Clase 3 o superior, lo que requiere concentraciones de partículas extremadamente bajas.

Filtración química
Los contaminantes moleculares pueden ser tan dañinos como las partículas. Los sistemas de filtración química eliminan los ácidos, las bases y los compuestos orgánicos presentes en el aire que podrían afectar a procesos sensibles como la fotolitografía.

Control del flujo de aire
El flujo de aire laminar, los diferenciales de presión y los sistemas de ventilación cuidadosamente diseñados ayudan a prevenir la contaminación cruzada entre las áreas de proceso y a mantener la clasificación de la sala limpia.

Consideraciones de seguridad
Los sistemas de tratamiento de gases en las instalaciones de semiconductores deben hacer frente a múltiples riesgos de seguridad:

Gases pirofóricos

El silano y otros gases similares pueden inflamarse espontáneamente en el aire.

Gases tóxicos

El arsino, la fosfina, el cloro y el fluoruro de hidrógeno plantean graves riesgos para la salud.

Gases corrosivos

Muchos gases de proceso pueden dañar los equipos y las infraestructuras si no se contienen adecuadamente.

Las medidas de control técnico incluyen armarios de gases con válvulas de cierre automático, recintos con extracción de gases, sistemas de detección de fugas, ventilación de emergencia y enclavamientos de seguridad redundantes. La formación del personal y los procedimientos operativos estrictos son igualmente importantes.

Tendencias emergentes
Digitalización y mantenimiento predictivo
Las tecnologías del IoT industrial se están aplicando a los sistemas de tratamiento de gases. Los sensores supervisan continuamente el caudal, la presión, la temperatura y los niveles de contaminantes. Los algoritmos de aprendizaje automático pueden predecir la saturación de los filtros, las necesidades de mantenimiento de los depuradores y los posibles fallos del sistema antes de que se produzcan.

Eficiencia energética y de recursos
Las fábricas de semiconductores consumen grandes cantidades de energía, agua y productos químicos especializados. Las nuevas tecnologías de tratamiento de gases tienen como objetivo reducir los costes operativos y el impacto medioambiental mediante:

Sistemas de filtración con menor caída de presión
Adsorbentes regenerables
Reciclaje de agua en depuradores húmedos
Recuperación de calor de las unidades de reducción térmica
Materiales avanzados
Continúa la investigación sobre nuevos sorbentes, catalizadores y materiales resistentes a la corrosión que puedan mejorar la eficiencia de eliminación y prolongar la vida útil de los equipos en los entornos hostiles de la fabricación de semiconductores.

Regulador especial de dos etapas de alta pureza de acero inoxidable
Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión
La tecnología de tratamiento de gases es un elemento fundamental de la infraestructura moderna de las salas limpias y la fabricación de semiconductores. La combinación de suministro de gases de pureza ultraalta, sofisticados sistemas de distribución, sistemas avanzados de reducción de emisiones, monitorización exhaustiva y rigurosos controles de seguridad permite la producción de dispositivos semiconductores cada vez más complejos.

A medida que las geometrías de los procesos siguen reduciéndose y las normativas medioambientales se vuelven más estrictas, las exigencias impuestas a los sistemas de tratamiento de gases no harán más que aumentar. Es probable que los avances futuros se centren en estándares de pureza más elevados, una mayor reducción de los gases de efecto invernadero, una mayor automatización y una mayor eficiencia en el uso de los recursos. Para los fabricantes de semiconductores, la inversión en tecnología avanzada de tratamiento de gases no es meramente un requisito de cumplimiento normativo, sino una necesidad estratégica para lograr un alto rendimiento, fiabilidad operativa y crecimiento sostenible.
