Soluciones de sistemas de suministro de gas UHP semiautomáticos y totalmente automáticos

{{{sourceTextContent.subTitle}}}

Soluciones de sistemas de suministro de gas UHP semiautomáticos y totalmente automáticos

{{{sourceTextContent.description}}}

En la fabricación moderna de semiconductores, la producción de pantallas planas, las industrias fotovoltaicas, los laboratorios de biotecnología y los entornos de procesamiento de materiales avanzados, la demanda de sistemas de suministro de gases de pureza ultraalta (UHP) sigue aumentando. El control preciso de los gases, la prevención de la contaminación, la seguridad operativa y la fiabilidad de los procesos se han convertido en factores esenciales para mantener la calidad y el rendimiento de la producción.

Para satisfacer los distintos requisitos operativos, los fabricantes recurren cada vez más a soluciones de sistemas de suministro de gases UHP semiautomáticos y totalmente automáticos. Estos sistemas garantizan un suministro estable, seguro y eficiente de gases especiales, al tiempo que minimizan la intervención humana y los riesgos del proceso.

Este artículo analiza los principios de diseño, los mecanismos de funcionamiento, los componentes clave, las ventajas y las aplicaciones industriales de los sistemas de suministro de gases UHP semiautomáticos y totalmente automáticos.

Válvulas de control de gas a alta presión para uso industrial
Válvulas de control de gas a alta presión para uso industrial
Comprender los sistemas de suministro de gases UHP
Un sistema de suministro de gases de pureza ultraalta (UHP) está diseñado para transportar, regular, supervisar y distribuir gases de proceso con niveles de pureza extremadamente altos, que suelen alcanzar estándares de pureza del 99,999 % (5N) al 99,9999 % (6N).

Estos sistemas se utilizan ampliamente para el suministro de:

Gases inertes (N₂, Ar, He)
Gases reactivos (H₂, O₂)
Gases corrosivos (Cl₂, HCl, NH₃)
Gases tóxicos (PH₃, AsH₃, SiH₄)
Gases especiales para procesos de semiconductores
El objetivo principal es mantener la integridad del gas desde la fuente (la botella) hasta el equipo de proceso, garantizando al mismo tiempo una manipulación segura y un control preciso del caudal.

Los requisitos clave del sistema incluyen:

Vías de paso de gas libres de contaminación
Estanqueidad total
Regulación precisa de la presión y el caudal
Capacidad de parada de emergencia
Compatibilidad con la automatización de procesos
En función de los niveles de automatización, los sistemas de gas UHP se clasifican generalmente en configuraciones semiautomáticas y totalmente automáticas.

Sistemas semiautomáticos de suministro de gas UHP
Descripción general del sistema
Un sistema semiautomático de suministro de gas UHP combina el funcionamiento manual con funciones automatizadas de supervisión y control de seguridad. Está diseñado para aplicaciones que requieren un equilibrio entre la flexibilidad operativa y la seguridad del proceso.

Normalmente, los operadores realizan ciertas acciones manualmente, como la sustitución de cilindros o el cambio de fuente de gas, mientras que los subsistemas automatizados gestionan la regulación de la presión, la detección de alarmas y los enclavamientos de seguridad.

Los sistemas semiautomáticos se utilizan habitualmente en:

Laboratorios de I+D
Líneas de producción piloto
Instalaciones de semiconductores a pequeña escala
Centros de investigación universitarios
Entornos con un consumo de gas bajo a medio
Componentes principales de los sistemas semiautomáticos
Un sistema semiautomático típico de suministro de gases UHP consta de los siguientes módulos:

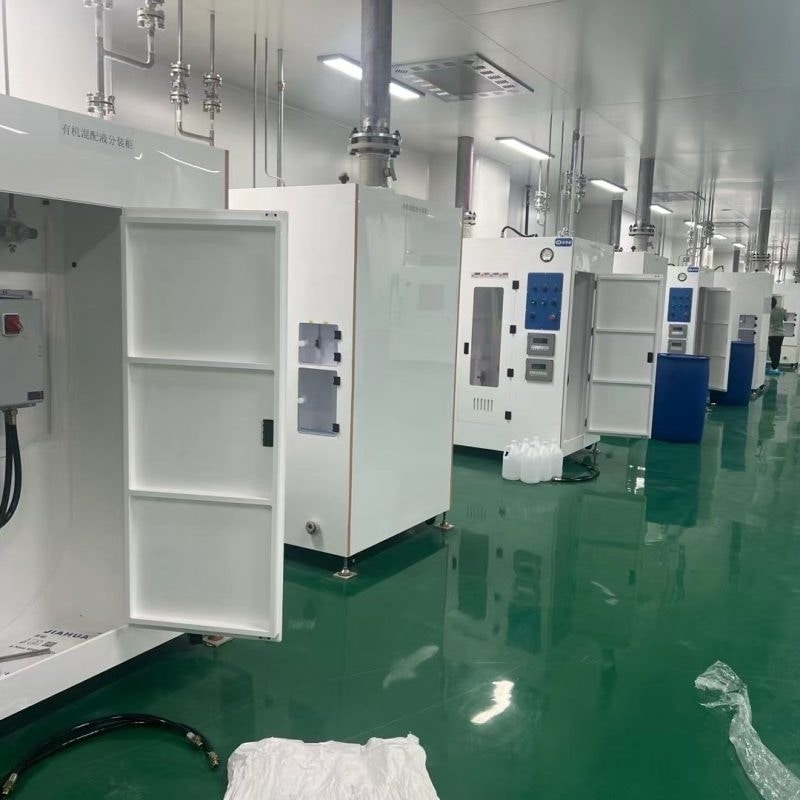

1. Armario de fuentes de gas
El armario de gases proporciona un entorno de contención sellado para las botellas de gas.

Por lo general, incluye:

Soporte de montaje de cilindros
Interfaz de ventilación
Detector de fugas
Manómetros de control de presión
Válvula de cierre de emergencia
En el caso de gases peligrosos, el armario está equipado con sistemas de ventilación de extracción y de control de gases tóxicos.

2. Módulo de regulación de presión
La sección de control de presión estabiliza la presión de salida del cilindro para cumplir con los requisitos de los equipos de proceso.

Entre los componentes clave se incluyen:

Regulador de cilindro
Regulador de línea
Transductor de presión
Válvula de alivio
Conjunto de válvula de purga
Se utilizan componentes de acero inoxidable electropulido de alta calidad para minimizar la generación de partículas y la contaminación.

3. Panel de cambio manual
En configuraciones semiautomáticas, los operadores cambian manualmente entre los cilindros de gas principal y de reserva.

El proceso de cambio suele implicar:

Cerrar la válvula de la botella agotada.
Activar la secuencia de purga.
Sustituir la botella.
Comprobar si hay fugas.
Restablecer el suministro de gas.
Aunque es parcialmente manual, las alarmas integradas ayudan a reducir los errores operativos.

4. Sistema de monitorización y alarmas
Los sistemas semiautomáticos modernos incluyen funciones básicas de monitorización electrónica.

Entre las condiciones de alarma más comunes se incluyen:

Alarma de alta presión
Alarma de baja presión
Detección de fugas de gas
Aviso de bloqueo de la puerta del armario
Alerta de fallo en el sistema de extracción
Los indicadores visuales y las alarmas sonoras avisan inmediatamente al operador.

Ventajas de las soluciones semiautomáticas
Los sistemas semiautomáticos ofrecen varias ventajas prácticas.

Inversión rentable
En comparación con los sistemas totalmente automatizados, las soluciones semiautomáticas suponen un menor gasto de capital y una menor complejidad de instalación.

Son adecuadas para instalaciones con presupuestos de automatización limitados.

Funcionamiento flexible
La intervención manual permite a los operadores personalizar los procedimientos de acuerdo con las condiciones específicas del proceso.

Esta flexibilidad resulta beneficiosa para entornos de investigación y producción experimental.

Mantenimiento simplificado
La menor dependencia del software y el menor número de componentes automatizados simplifican las actividades de resolución de problemas y mantenimiento.

Arquitectura escalable
Las plataformas semiautomáticas a menudo pueden actualizarse a configuraciones totalmente automatizadas a medida que se amplía la capacidad de producción.

Limitaciones de los sistemas semiautomáticos
A pesar de sus ventajas, los sistemas semiautomáticos presentan limitaciones inherentes.

El manejo humano conlleva la posibilidad de:

Secuenciación incorrecta de las válvulas
Retraso en la sustitución de los cilindros
Procedimientos operativos inconsistentes
Mayor riesgo de contaminación
Además, el cambio manual de fuente puede provocar interrupciones temporales del proceso, lo que puede afectar a los entornos de producción de gran volumen.

Sistemas de suministro de gases UHP totalmente automáticos
Descripción general del sistema
Un sistema de suministro de gases UHP totalmente automático ofrece una automatización integral del proceso, supervisión continua, control inteligente y gestión automática de las fuentes de gas.

Estos sistemas están diseñados para sectores que exigen:

Funcionamiento continuo las 24 horas del día, los 7 días de la semana
Máximo tiempo de actividad
Fabricación de gran volumen
Estricta repetibilidad del proceso
Mayor seguridad para el operador
Las soluciones totalmente automáticas se utilizan ampliamente en:

Fábricas de semiconductores
Instalaciones de fabricación de OLED
Plantas de producción de células solares
Salas blancas farmacéuticas
Procesos avanzados de fabricación de obleas
Características clave de los sistemas totalmente automáticos
Los sistemas de gas totalmente automáticos incorporan tecnología de automatización avanzada para eliminar la intervención manual durante el funcionamiento normal.

Entre sus características clave se incluyen:

Cambio automático de cilindro
Lógica de control basada en PLC
Capacidad de monitorización remota
Diagnósticos en tiempo real
Secuencias de purga automatizadas
Sistemas integrados de enclavamiento de seguridad
Tecnología de cambio automático
Una de las funciones más importantes de los sistemas totalmente automáticos es el cambio automático de fuente de gas.

Cuando el cilindro principal alcanza un umbral de baja presión predefinido, el sistema de control activa automáticamente el cilindro de reserva sin interrumpir el suministro de gas.

La secuencia suele incluir:

Monitorización de la presión
Lógica de decisión de conmutación
Activación de la válvula solenoide
Estabilización de la presión
Confirmación de la alarma
Esta capacidad garantiza un funcionamiento ininterrumpido para los procesos de fabricación críticos.

Integración de PLC y HMI
Los sistemas totalmente automáticos se controlan habitualmente mediante controladores lógicos programables (PLC) integrados con interfaces hombre-máquina (HMI).

Los sistemas PLC gestionan:

La secuencia de válvulas
La supervisión de la presión
La lógica de alarmas
El control de purga
La respuesta ante paradas de emergencia
La pantalla táctil de la HMI proporciona a los operadores:

El estado del sistema en tiempo real
Las lecturas de presión
El historial de alarmas
Los registros de mantenimiento
El ajuste de los parámetros de funcionamiento
Los sistemas avanzados también pueden ser compatibles con protocolos de comunicación industrial tales como:

Modbus
EtherNet/IP
Profibus
Integración SECS/GEM
Estas interfaces facilitan la conexión con plataformas de automatización de toda la instalación.

Gestión avanzada de purga y ventilación
La protección de la pureza del gas es fundamental en el procesamiento de semiconductores.

Los sistemas UHP totalmente automáticos utilizan estrategias inteligentes de control de purga para eliminar los contaminantes residuales durante los procedimientos de sustitución de cilindros y puesta en marcha.

Entre los métodos de purga habituales se incluyen:

Purga con nitrógeno
Purga al vacío
Purga por ciclos de presión
Gestión automática de la ventilación
El proceso de purga automatizado reduce:

La contaminación por humedad
La intrusión de oxígeno
La introducción de partículas
Los errores humanos en los procedimientos
Esto contribuye directamente a la creación de entornos de fabricación ultralimpios.

Diseño de seguridad mejorado
La manipulación de gases peligrosos requiere rigurosos controles de ingeniería.

Los sistemas de suministro de gas totalmente automáticos incorporan múltiples niveles de protección de seguridad.

Entre los mecanismos de seguridad habituales se incluyen:

Detección de fugas de gas
Unos sensores específicos supervisan continuamente las concentraciones de gases peligrosos.

Ante la detección de una fuga, el sistema puede, automáticamente:

Cerrar las válvulas de aislamiento
Activando la parada de emergencia
Activando la purga de escape
Enviando alarmas remotas
Lógica de enclavamiento redundante
Los enclavamientos de seguridad evitan condiciones operativas inseguras.

Algunos ejemplos son:

Enclavamiento por fallo de ventilación
Parada por exceso de presión
Protección contra puertas abiertas
Circuitos de parada de emergencia
Respuesta de emergencia remota
Muchas instalaciones avanzadas utilizan plataformas de supervisión centralizadas.

Los operadores pueden visualizar y controlar de forma remota los sistemas de gas desde las salas de control, lo que reduce la exposición directa a entornos peligrosos.

Comparación entre soluciones UHP semiautomáticas y totalmente automáticas
La elección de la solución adecuada depende de la escala de producción, los requisitos de seguridad y los objetivos operativos.

Característica Semiautomático Totalmente automático
Nivel de automatización Parcial Completo
Intervención del operador Moderada Mínima
Cambio de cilindros Manual Automático
Coste del sistema Menor Mayor
Continuidad del proceso Limitada Excelente
Funciones de seguridad Estándar Avanzadas
Aplicaciones adecuadas Laboratorios / Pequeña producción Gran fabricación industrial
Los sistemas semiautomáticos son ideales para instalaciones que requieren una automatización moderada y una inversión menor.

Las soluciones totalmente automáticas se adaptan mejor a operaciones de fabricación de alto rendimiento en las que es necesario minimizar el tiempo de inactividad, la contaminación y la variación del proceso.

Materiales y normas de construcción
El rendimiento de los sistemas de suministro de gases UHP depende en gran medida de la selección de materiales y de la calidad de fabricación.

Entre los materiales de construcción habituales se incluyen:

Tubos de acero inoxidable
El acero inoxidable 316L electropulido es el estándar del sector.

Entre sus ventajas se incluyen:

Resistencia a la corrosión
Baja generación de partículas
Alta limpieza superficial
Excelente compatibilidad de soldadura
Los requisitos típicos de rugosidad de la superficie interna son:

Ra ≤ 10 μin para aplicaciones de grado semiconductor.

Tecnología de soldadura orbital
La soldadura orbital automática garantiza uniones uniformes y libres de contaminación.

En comparación con la soldadura manual, la soldadura orbital ofrece:

Calidad de soldadura repetible
Menores índices de defectos
Mayor limpieza
Mayor estanqueidad
Válvulas y racores de alta pureza
Los componentes especializados para UHP deben cumplir estrictas especificaciones de estanqueidad.

Entre los requisitos habituales se incluyen:

Tasa de fuga de helio ≤ 1×10⁻⁹ atm·cc/seg
Diseño de válvulas con diafragma metálico
Superficies en contacto con el fluido electropulidas
Procedimientos de montaje en sala limpia
Aplicaciones industriales
Fabricación de semiconductores
Las fábricas de semiconductores dependen de los sistemas de suministro de gases UHP para:

Deposición química en fase de vapor (CVD)
Deposición de capas atómicas (ALD)
Procesos de grabado
Implantación iónica
Limpieza de obleas
La estabilidad del proceso influye directamente en el rendimiento de los chips y en la fiabilidad de los dispositivos.

Producción de OLED y pantallas
La fabricación de pantallas utiliza gases especiales en aplicaciones de deposición de películas finas y de procesamiento por plasma.

Los sistemas automatizados de suministro de gas mejoran la uniformidad de la producción y minimizan los defectos por contaminación.

Instalaciones farmacéuticas y biotecnológicas
Los entornos de atmósfera controlada requieren un suministro preciso de gas para:

Fermentación
Procesamiento estéril
Análisis de laboratorio
Operaciones en salas blancas
Fabricación de energía renovable
La producción solar fotovoltaica utiliza gases especiales durante el procesamiento del silicio y las operaciones de recubrimiento de película fina.

Un suministro fiable de gas es esencial para mantener la eficiencia del proceso.

Tendencias futuras en la tecnología de suministro de gases UHP
A medida que evolucionan la Industria 4.0 y la fabricación inteligente, los sistemas de suministro de gases se vuelven cada vez más inteligentes.

Entre las tendencias emergentes se incluyen:

Mantenimiento predictivo basado en IA
Diagnóstico remoto a través de la nube
Modelización de sistemas con gemelos digitales
Integración de sensores IoT
Análisis avanzado de datos
Las futuras soluciones de suministro de gases UHP harán hincapié en:

Mayor automatización
Gestión predictiva de la seguridad
Reducción de los costes de mantenimiento
Mejora del rendimiento en materia de sostenibilidad
Los fabricantes están invirtiendo en plataformas más inteligentes capaces de dar soporte a las tecnologías de semiconductores de próxima generación y a las tecnologías de fabricación avanzadas.

Conclusión
Las soluciones de sistemas de suministro de gases UHP semiautomáticos y totalmente automáticos desempeñan un papel fundamental a la hora de garantizar una gestión de gases segura, fiable y libre de contaminación en las industrias avanzadas.

Los sistemas semiautomáticos ofrecen soluciones flexibles y rentables para laboratorios e instalaciones de producción más pequeñas, mientras que los sistemas totalmente automáticos proporcionan una continuidad, una seguridad y un control de procesos superiores para entornos de fabricación a gran escala.

Al seleccionar el nivel de automatización adecuado, las normas de materiales y la arquitectura de seguridad, las instalaciones pueden optimizar la eficiencia operativa, mejorar la calidad del producto y cumplir con los requisitos cada vez más exigentes del sector.

A medida que las tecnologías de fabricación siguen avanzando, los sistemas inteligentes de suministro de gases UHP seguirán siendo una infraestructura esencial para alcanzar la precisión, la pureza y la excelencia operativa.

Para obtener más información sobre las soluciones de sistemas de suministro de gases UHP semiautomáticos y totalmente automáticos, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
