Suministro de precursores gaseosos en el proceso CVD: buenas prácticas para un funcionamiento seguro y eficiente

{{{sourceTextContent.subTitle}}}

Suministro de precursores gaseosos en el proceso CVD: buenas prácticas para un funcionamiento seguro y eficiente

{{{sourceTextContent.description}}}

Introducción
La deposición química en fase de vapor (CVD) es una de las tecnologías de fabricación más importantes que se utilizan en los sectores de los semiconductores, la energía fotovoltaica, los LED, los MEMS, los recubrimientos avanzados y la nanotecnología. A medida que las geometrías de los dispositivos siguen reduciéndose y los requisitos de los materiales se vuelven cada vez más exigentes, mantener un control preciso sobre el suministro de precursores gaseosos se ha convertido en algo fundamental para lograr una calidad constante de las películas, maximizar el tiempo de actividad de los equipos y garantizar la seguridad de los operarios.

Un sistema de suministro de precursores gaseosos para CVD constituye la columna vertebral del proceso de deposición. Transporta gases especiales o precursores líquidos desde los contenedores de almacenamiento hasta la cámara de proceso, manteniendo al mismo tiempo una presión, temperatura, pureza y caudal precisos. Cualquier inestabilidad en el sistema de suministro puede afectar directamente a la uniformidad de la película, la velocidad de deposición, la repetibilidad del proceso y el rendimiento global de la fabricación.

Este artículo analiza las mejores prácticas para el diseño, el funcionamiento y el mantenimiento de los sistemas de suministro de precursores gaseosos para CVD, con el fin de lograr una producción segura, fiable y eficiente.

Comprensión de los sistemas de suministro de precursores gaseosos para CVD
Un sistema de suministro de precursores gaseosos para CVD está diseñado para transportar de forma segura los gases de proceso desde cilindros o recipientes químicos hasta el reactor de deposición, en condiciones estrictamente controladas.

Un sistema completo suele incluir:

Cilindros de gas o recipientes de precursores líquidos
Reguladores de presión
Controladores de caudal másico (MFC)
Paneles de control de presión (PCP)
Válvulas neumáticas de diafragma
Tuberías de gas calefactadas
Vaporizadores
Filtros
Circuitos de gas de purga
Armarios de gases
Sensores de detección de fugas
Sistemas de control automático basados en PLC
Dispositivos de cierre de emergencia (ESD)
El objetivo principal es suministrar gases de pureza ultraalta (UHP) con una precisión excepcional, evitando al mismo tiempo la contaminación, las fugas o las reacciones químicas no deseadas.

Precursores gaseosos habituales en CVD
Las diferentes aplicaciones de CVD requieren precursores químicos distintos.

Entre los gases precursores típicos se incluyen:

Fuentes de silicio
Silano (SiH₄)
Diclorosilano (DCS)
Triclorosilano (TCS)
Ortosilicato de tetraetilo (TEOS)
Aplicaciones:

Epitaxia de silicio
Dióxido de silicio
Deposición de polisilicio
Fuentes de nitrógeno
Amoníaco (NH₃)
Nitrógeno (N₂)
Aplicaciones:

Nitruro de silicio
Recocido
Gas portador
Fuentes de carbono
Metano
Acetileno
Propano
Aplicaciones:

Películas de diamante
Recubrimientos de carbono
Grafeno
Precursores metalorgánicos
Algunos ejemplos son:

Trimetilaluminio (TMA)
Trimetilgalio (TMGa)
Trimetilindio (TMIn)
Precursores de hafnio
Precursores de circonio
Aplicaciones:

Películas dieléctricas de alta constante dieléctrica (high-k) mediante ALD/CVD
Semiconductores III-V
Fabricación de LED
Muchos de estos materiales son pirofóricos, tóxicos, corrosivos, sensibles a la humedad o térmicamente inestables, lo que hace imprescindible el diseño de un sistema de suministro seguro.

Retos en el suministro de precursores gaseosos
Las modernas fábricas de semiconductores se enfrentan a varios retos técnicos.

Mantenimiento de una pureza ultraalta
Los contaminantes medidos en partes por mil millones (ppb) pueden afectar significativamente al rendimiento de las obleas.

Entre las posibles fuentes de contaminación se incluyen:

Humedad
Oxígeno
Hidrocarburos
Partículas metálicas
Desgasificación de las válvulas
Mala calidad de la soldadura
Por lo tanto, los sistemas de suministro suelen utilizar:

Tubos de acero inoxidable 316L electropulidos
Soldadura orbital
Racores con junta frontal VCR
Válvulas de diafragma UHP
Filtros libres de partículas
Control estable de la presión
Las fluctuaciones de presión influyen directamente en:

La estabilidad del flujo de gas
El espesor de la película
La velocidad de deposición
La repetibilidad del proceso
Los paneles de control de presión deben proporcionar:

Regulación de alta precisión
Respuesta rápida
Presión de salida estable
Compensación automática de la presión
Los transmisores de presión digitales supervisan continuamente las condiciones del proceso para mejorar el control.

Control preciso del caudal
Los controladores de caudal másico (MFC) se encargan de suministrar un caudal exacto de gas.

Los MFC de alto rendimiento suelen alcanzar:

Una precisión superior al ±1 %
Excelente repetibilidad
Tiempo de respuesta rápido
Amplio rango de caudal
Es necesaria una calibración periódica para mantener la precisión a largo plazo.

Gestión de la temperatura
Algunos precursores de CVD se condensan fácilmente.

Algunos ejemplos son:

TEOS
TMA
Compuestos metalorgánicos
Si la temperatura de las tuberías desciende por debajo del punto de condensación del precursor:

Se produce condensación
Aumenta la generación de partículas
Se produce inestabilidad en el caudal
Aumenta la probabilidad de contaminación del reactor
Las líneas de suministro calefactadas mantienen temperaturas constantes a lo largo de todo el recorrido.

Buena práctica n.º 1: Seleccionar componentes de alta pureza
La calidad de los componentes afecta directamente a la fiabilidad del sistema.

Entre los materiales recomendados se incluyen:

Acero inoxidable 316L VIM-VAR
Tubos electropulidos
Válvulas de diafragma metálico
Reguladores de presión UHP
Accesorios de bajo volumen muerto
La rugosidad superficial debería ser, por lo general:

Ra ≤ 10 μin (0,25 μm)

Una menor rugosidad superficial reduce:

La generación de partículas
La adsorción de humedad
Los residuos químicos
El riesgo de corrosión

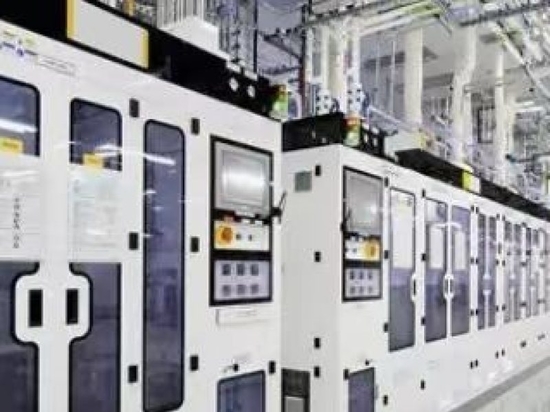

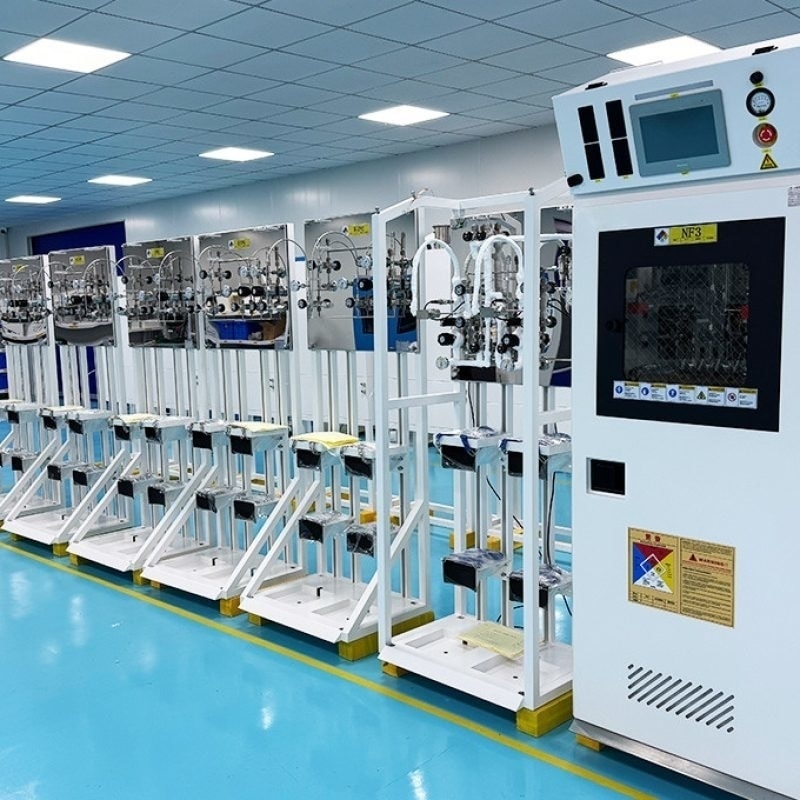

Buena práctica 2: Instalar armarios de gases adecuados
Los gases precursores peligrosos nunca deben almacenarse en entornos de laboratorio abiertos.

Los armarios de gases modernos ofrecen:

Ventilación automática
Detección de fugas de gas
Interfaces de extinción de incendios
Sistemas de parada de emergencia
Ciclos de purga automáticos
Control de acceso
Monitorización continua
Las cabinas de gas mejoran significativamente la seguridad del personal, al tiempo que cumplen con las normas de la industria de los semiconductores.

Buena práctica 3: Diseñar sistemas de purga eficaces
Una purga adecuada elimina los gases residuales antes del mantenimiento o la sustitución de los cilindros.

Entre los gases de purga habituales se incluyen:

Nitrógeno
Argón
Las secuencias de purga automáticas suelen consistir en:

Cerrar la válvula de proceso.
Purgar el gas restante.
Introducir gas inerte.
Repetir los ciclos de purga.
Verificar que la concentración de gas sea segura.
Desconectar la botella.
Las secuencias de purga automatizadas controladas por PLC reducen en gran medida los errores del operador.

Buena práctica 4: Optimizar los paneles de control de presión

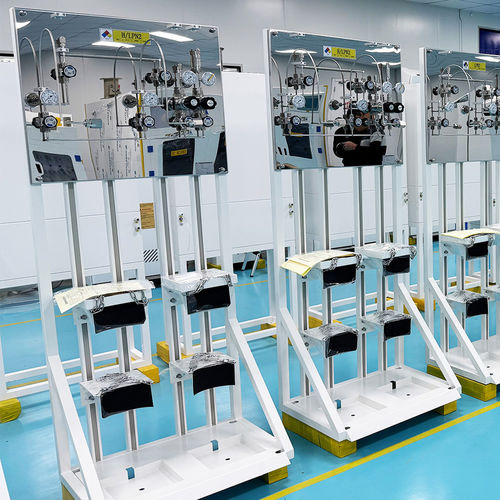

Los paneles de control de presión (PCP) se encuentran entre los conjuntos más críticos de los sistemas de suministro de precursores.

Un PCP bien diseñado proporciona:

Regulación de presión en dos etapas
Presión de salida estable
Monitorización de la presión
Válvulas de seguridad
Aislamiento manual
Cierre automático
Comunicación digital
Los sistemas avanzados de control de presión se integran directamente con las plataformas de automatización industrial para el diagnóstico remoto y el mantenimiento predictivo.

Práctica recomendada n.º 5: Evitar los tramos muertos y la acumulación de partículas
Una mala disposición de las tuberías suele crear zonas de estancamiento.

Los tramos muertos pueden provocar:

Acumulación de productos químicos
Formación de partículas
Retención de humedad
Respuesta lenta a la purga
Un buen diseño de las tuberías incluye:

Tramos de tubería cortos
Recorridos de flujo sin obstrucciones
Mínimo número de codos
Reducción del número de racores
Pendientes descendentes continuas cuando sea apropiado
El análisis de dinámica de fluidos computacional (CFD) se utiliza cada vez más durante el diseño de los sistemas para optimizar el flujo de gas.

Buena práctica 6: Implementar la detección continua de fugas
Muchos gases de CVD son peligrosos.

Algunos ejemplos son:

Silano
Arsina
Fosfina
Diborano
Hidrógeno
Los sistemas de detección de fugas deben supervisar de forma continua:

Armarios de gases
Colectores de válvulas
Equipos de proceso
Sistemas de escape
Las tecnologías de detección incluyen:

Sensores de infrarrojos
Sensores electroquímicos
Sensores semiconductores
Detectores de fotoionización
Las alarmas de fugas deben activar automáticamente:

Válvulas de cierre de emergencia
Alarmas de la instalación
Sistemas de ventilación
Enclavamientos de proceso
Práctica recomendada n.º 7: Mantener un control constante de la temperatura
Algunos precursores químicos requieren calentamiento desde el cilindro hasta el reactor.

Los componentes de calentamiento incluyen:

Reguladores de presión calefactados
Válvulas calefactadas
Tuberías de transferencia calefactadas
Vaporizadores calefactados
Una temperatura uniforme minimiza:

La condensación
La acumulación de líquido
Las fluctuaciones de presión
La inestabilidad del caudal
El control de la temperatura debe mantenerse dentro de tolerancias estrechas a lo largo de todo el recorrido de suministro.

Buena práctica 8: Mantenimiento preventivo periódico
El mantenimiento preventivo prolonga considerablemente la vida útil de los equipos, al tiempo que minimiza los tiempos de inactividad inesperados.

Entre los elementos de inspección recomendados se incluyen:

Semanalmente
Inspección de fugas
Verificación de la presión
Prueba de alarmas
Mensualmente
Prueba de funcionamiento de las válvulas
Calibración de sensores
Verificación del caudal
Trimestralmente
Inspección de filtros
Validación de la purga
Diagnóstico del controlador
Anual
Sustitución del regulador (si es necesario)
Calibración del MFC
Certificación de fugas del sistema
Auditoría completa de seguridad
Los procedimientos de mantenimiento documentados mejoran el cumplimiento de los sistemas de gestión de la calidad.

Buena práctica 9: Utilizar la automatización inteligente
Las tecnologías de la Industria 4.0 están transformando el suministro de gases para semiconductores.

Los sistemas modernos cuentan con:

Control mediante PLC
Interfaz hombre-máquina (HMI)
Comunicación Ethernet/IP
Conectividad OPC UA
Integración SCADA
Diagnóstico remoto
Mantenimiento predictivo
Registro de datos
La monitorización en tiempo real permite a los ingenieros identificar anomalías antes de que afecten a la producción.

También se están introduciendo algoritmos de inteligencia artificial para optimizar el consumo de gas y detectar los primeros indicios de degradación de los componentes.

Buena práctica 10: Garantizar el cumplimiento de las normas internacionales de seguridad
Los sistemas de gas para CVD deben cumplir con normas reconocidas internacionalmente para reducir los riesgos operativos y satisfacer los requisitos de fabricación a nivel mundial.

Entre las normas más comunes se incluyen:

SEMI S2: Directrices medioambientales, de salud y de seguridad para equipos de fabricación de semiconductores
SEMI F20: Especificaciones para equipos de suministro de gas
NFPA 318: Norma para la protección de instalaciones de fabricación de semiconductores
ISO 14644: Salas blancas y entornos controlados asociados
IEC 61508: Seguridad funcional de los sistemas eléctricos y electrónicos
CE, UL y otras certificaciones regionales aplicables
El cumplimiento no solo mejora la seguridad, sino que también simplifica la homologación de los equipos y la aceptación por parte de los clientes.

Tendencias emergentes en el suministro de gases para CVD
A medida que las tecnologías de semiconductores avanzan hacia nodos de proceso más pequeños y arquitecturas de dispositivos más complejas, los sistemas de suministro de gas están evolucionando para satisfacer requisitos cada vez más exigentes.

Entre las tendencias clave se incluyen:

Sistemas de cambio de gas totalmente automatizados para eliminar la intervención manual y minimizar el tiempo de inactividad.
Sensores inteligentes capaces de monitorizar en tiempo real la presión, el caudal, la temperatura y la pureza del gas.
Tecnología de gemelo digital para simular el rendimiento del sistema, optimizar los programas de mantenimiento y reducir el riesgo operativo.
Mantenimiento predictivo basado en IA que identifica el desgaste de los componentes antes de que se produzcan fallos.
Plataformas modulares de suministro de gas que permiten una rápida expansión y un mantenimiento simplificado.
Materiales avanzados resistentes a la corrosión para manejar gases precursores altamente reactivos y corrosivos.
Ciberseguridad mejorada para los sistemas de suministro de gases conectados en red e integrados en entornos de fabricación inteligente.
Estas innovaciones mejoran la estabilidad de los procesos, reducen los costes operativos y facilitan la transición hacia instalaciones de fabricación de semiconductores totalmente automatizadas.

Cómo elegir al socio adecuado para el suministro de gases precursores para CVD
Seleccionar un proveedor de equipos con experiencia es tan importante como elegir la tecnología de proceso adecuada. Un proveedor fiable debe ofrecer:

Experiencia contrastada en sistemas de suministro de gases para semiconductores.
Ingeniería personalizada adaptada a procesos CVD específicos y a las composiciones químicas de los precursores.
Fabricación de pureza ultraalta con soldadura orbital y tuberías electropulidas.
Paneles de control de presión integrados, armarios de gases, colectores de válvulas y soluciones de automatización.
Pruebas exhaustivas de aceptación en fábrica (FAT) y de aceptación in situ (SAT).
Asistencia técnica global, disponibilidad de piezas de recambio y formación de operadores.
Cumplimiento de las normas internacionales de seguridad y calidad.
Colaborar con un fabricante con experiencia ayuda a garantizar la fiabilidad a largo plazo del sistema, una mayor consistencia del proceso y un menor coste total de propiedad.

Conclusión
El suministro de precursores gaseosos para CVD es mucho más que un simple sistema de transporte de gases: se trata de una infraestructura diseñada con precisión que influye directamente en la calidad de la deposición, la eficiencia de la producción, la fiabilidad de los equipos y la seguridad en el lugar de trabajo. Desde la selección de componentes de pureza ultraalta y el control preciso de la presión hasta la automatización inteligente y el mantenimiento preventivo, cada aspecto del sistema de suministro contribuye a un rendimiento constante en la fabricación de semiconductores.

Al seguir las mejores prácticas, como el uso de materiales de alta pureza, la implementación de secuencias de purga automatizadas, el mantenimiento de un control estable de la temperatura, la supervisión continua de fugas y el cumplimiento de las normas internacionales de seguridad, los fabricantes pueden reducir significativamente los riesgos operativos al tiempo que mejoran la repetibilidad del proceso y el rendimiento de las obleas.

A medida que la fabricación de semiconductores sigue evolucionando hacia una producción más inteligente, más limpia y más automatizada, los sistemas avanzados de suministro de precursores gaseosos para CVD seguirán siendo una base fundamental para lograr una fabricación segura, eficiente y de alto rendimiento en los dispositivos electrónicos de próxima generación.

Para obtener más información sobre el suministro de precursores gaseosos para CVD: mejores prácticas para un funcionamiento seguro y eficiente, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
