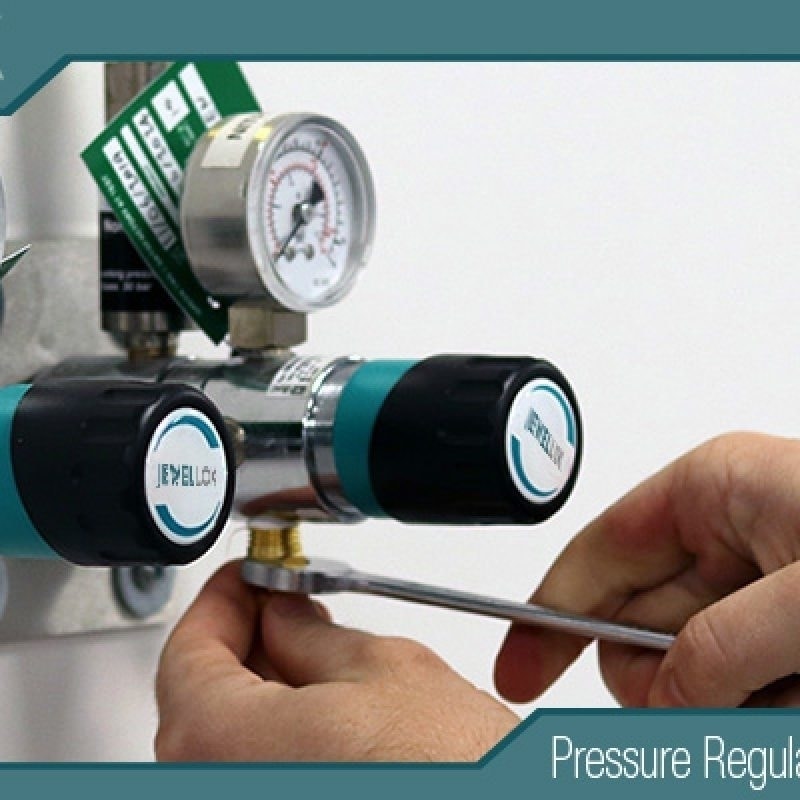

Introducción
Los sistemas de gases de laboratorio de pureza ultraalta (UHP) desempeñan un papel fundamental en la investigación científica moderna, la fabricación de semiconductores, el desarrollo farmacéutico, la biotecnología y los laboratorios analíticos avanzados. En estos entornos, la pureza del gas, la integridad del sistema y la seguridad operativa influyen directamente en la precisión de los procesos, la calidad del producto y la fiabilidad de los equipos. Incluso una contaminación microscópica, una fuga o la corrosión de los materiales pueden comprometer experimentos sensibles y provocar pérdidas operativas sustanciales.

De entre todos los componentes de un sistema de suministro de gases, las válvulas de gas de laboratorio UHP revisten especial importancia, ya que regulan el caudal de gas, aíslan las líneas de proceso y mantienen la presión del sistema, al tiempo que evitan la contaminación y las fugas. Una válvula de gas UHP correctamente diseñada debe ofrecer una estanqueidad excepcional, resistencia a la corrosión, estabilidad de presión y durabilidad a largo plazo en condiciones de funcionamiento exigentes.

A medida que los laboratorios utilizan cada vez más gases agresivos como el cloruro de hidrógeno (HCl), el amoníaco (NH₃), el sulfuro de hidrógeno (H₂S), el cloro y gases especiales para semiconductores, la necesidad de diseños avanzados de válvulas se ha vuelto más importante que nunca. Las modernas válvulas de gas de laboratorio UHP están diseñadas específicamente para minimizar el volumen muerto, eliminar la generación de partículas, resistir el ataque químico y garantizar un rendimiento de sellado fiable durante ciclos de servicio prolongados.

Este artículo analiza los principios de diseño, la selección de materiales, las tecnologías de sellado y las ventajas de rendimiento de las válvulas de gas de laboratorio UHP estancas y resistentes a la corrosión que se utilizan en los sistemas de distribución de gases de alta pureza.

Importancia de las válvulas de gas UHP en aplicaciones de laboratorio
Los laboratorios que manipulan gases de alta pureza o reactivos requieren un control preciso del caudal y un suministro de gas libre de contaminación. Las válvulas de gas son componentes esenciales que determinan la integridad y la seguridad de todo el sistema de gas.

Entre las aplicaciones típicas de laboratorio se incluyen:

Instrumentación analítica
Sistemas de cromatografía de gases
Investigación en semiconductores
Laboratorios farmacéuticos
Sistemas láser
Sistemas de gases de calibración
Síntesis química
Distribución de gases en salas blancas
Instalaciones de investigación y desarrollo
En estas aplicaciones, incluso las fugas más pequeñas pueden introducir contaminantes atmosféricos —como humedad, oxígeno, hidrocarburos o partículas— en el flujo de gas. Dicha contaminación puede afectar a la precisión analítica, dañar equipos sensibles o alterar los resultados experimentales.

Las válvulas UHP estancas ayudan a mantener los niveles de pureza del gas hasta partes por mil millones (ppb) o incluso partes por billón (ppt), lo que garantiza un rendimiento estable y repetible en el laboratorio.

Requisitos clave de diseño para las válvulas de gas de laboratorio UHP
1. Estanqueidad excepcional
La estanqueidad es uno de los requisitos de rendimiento más críticos para las válvulas de gas UHP. La válvula debe evitar fugas tanto internas como externas en condiciones variables de presión y temperatura.

Las válvulas UHP de alto rendimiento suelen alcanzar tasas de fuga tan bajas como:

1 × 10⁻⁹ cc estándar/segundo de helio
1 × 10⁻¹⁰ cc estándar/segundo de helio
Estas tasas de fuga ultrabajas son esenciales para:

Contención de gases tóxicos
Seguridad con gases peligrosos
Aplicaciones de vacío
Suministro de gases ultrapuros
Estabilidad de los procesos de semiconductores
Para alcanzar este nivel de integridad de sellado, los fabricantes utilizan tecnologías de sellado avanzadas, entre las que se incluyen:

Sellos de diafragma metal-metal
Construcción de diafragma soldado
Sistemas de válvulas con sellado por fuelle
Superficies de sellado mecanizadas con precisión
Normalmente se realiza una prueba de fugas con espectrómetro de masas de helio en cada conjunto de válvula para verificar su estanqueidad antes del envío.

2. Construcción resistente a la corrosión
Los sistemas de gases de laboratorio suelen manejar gases altamente corrosivos que pueden degradar los materiales convencionales de las válvulas. La corrosión puede provocar:

Contaminación del gas
Fallo estructural
Fugas
Reducción de la vida útil de la válvula
Aumento de los costes de mantenimiento
Por lo tanto, los materiales resistentes a la corrosión son esenciales para garantizar la fiabilidad a largo plazo.

Entre los gases corrosivos más comunes se incluyen:

Cloruro de hidrógeno (HCl)
Dióxido de azufre (SO₂)
Fluoruro de hidrógeno (HF)
Cloro (Cl₂)
Amoníaco (NH₃)
Óxido nítrico (NO)
Sulfuro de hidrógeno (H₂S)
Para resistir el ataque químico, las válvulas UHP se fabrican habitualmente con aleaciones de acero inoxidable de alta calidad, tales como:

Acero inoxidable 316L
Acero inoxidable VIM-VAR
Hastelloy
Monel
Inconel
Las superficies internas electropulidas mejoran aún más la resistencia a la corrosión, al tiempo que reducen la retención de partículas y la rugosidad superficial.

3. Diseño con volumen muerto mínimo
El volumen muerto se refiere a las bolsas de gas atrapadas en el interior del cuerpo de la válvula, donde el gas puede estancarse. Un volumen muerto excesivo puede provocar varios problemas:

Contaminación del gas
Acumulación de humedad
Generación de partículas
Ineficiencia en la purga
Contaminación cruzada entre gases
Las modernas válvulas de gas de laboratorio para UHP utilizan trayectorias de flujo internas optimizadas y estructuras de diafragma compactas para minimizar el espacio muerto.

Entre las ventajas del diseño de bajo volumen muerto se incluyen:

Ciclos de purga más rápidos
Mayor pureza del gas
Menor consumo de gas
Mejor repetibilidad del proceso
Menor riesgo de contaminación
Esta característica es especialmente importante en aplicaciones de semiconductores y analíticas, donde se requiere un cambio rápido de gases y condiciones de limpieza extrema.

Tecnología de válvulas de diafragma en aplicaciones UHP
Por qué se prefieren las válvulas de diafragma
Las válvulas de diafragma se consideran ampliamente como la solución preferida para los sistemas de gases de laboratorio UHP, ya que proporcionan:

Excelente estanqueidad
Baja generación de partículas
Volumen muerto mínimo
Resistencia superior a la corrosión
Larga vida útil
A diferencia de las válvulas tradicionales con empaquetadura, las válvulas de diafragma aíslan el gas de proceso del mecanismo actuador mediante un fino diafragma metálico.

Este diseño elimina:

Fugas en el vástago
La contaminación por lubricante
El desgaste dinámico de las juntas
La entrada de aire atmosférico
Como resultado, las válvulas de diafragma son ideales para aplicaciones de manipulación de gases de alta pureza y peligrosos.

Diseño de diafragma soldado
Una de las tecnologías de sellado más avanzadas utilizadas en las válvulas de gas de ultra alta pureza (UHP) es el diseño de diafragma soldado.

En esta configuración:

El diafragma está soldado con láser al cuerpo de la válvula
Ningún sello dinámico elastomérico entra en contacto con el gas de proceso
Se minimizan las vías de fuga externas
Entre sus ventajas se incluyen:

Tasas de fuga extremadamente bajas
Mayor resistencia a la presión
Mayor vida útil frente a la fatiga
Mejor retención de la pureza
Compatibilidad con gases agresivos
Las válvulas de diafragma soldado se utilizan habitualmente en:

Armarios de gases para semiconductores
Paneles de gases especiales
Laboratorios analíticos
Sistemas de proceso de alta pureza
Selección de materiales para la resistencia a la corrosión
Acero inoxidable 316L
El acero inoxidable 316L es el material más utilizado para las válvulas de gas UHP debido a su excelente combinación de:

Resistencia a la corrosión
Resistencia mecánica
Soldabilidad
Calidad del acabado superficial
Su bajo contenido en carbono minimiza la precipitación de carburos y mejora la resistencia a la corrosión intergranular.

Las válvulas UHP de alta calidad suelen utilizar:

Acero inoxidable fundido por inducción al vacío (VIM)
Acero inoxidable refundido por arco al vacío (VAR)
para mejorar la pureza del material y la uniformidad estructural.

Tecnología de electropulido
El electropulido es un proceso de tratamiento superficial fundamental para los componentes de los sistemas de gas UHP.

Durante el electropulido:

Se eliminan las irregularidades microscópicas de la superficie
Se reduce la rugosidad superficial
Se eliminan los contaminantes
Mejora la resistencia a la corrosión
Los acabados superficiales típicos para aplicaciones UHP incluyen:

Ra ≤ 10 μin
Ra ≤ 5 μin
Una superficie interna más lisa reduce la generación de partículas y evita la adsorción de humedad, lo que ayuda a mantener una pureza ultraalta del gas.

Aleaciones especializadas para gases agresivos
Para aplicaciones extremadamente corrosivas, pueden ser necesarias aleaciones avanzadas.

Hastelloy
El Hastelloy ofrece una resistencia excepcional a:

Cloruros
Ácidos
Sustancias químicas oxidantes
Corrosión a altas temperaturas
Monel
El Monel es altamente resistente a:

Ácido fluorhídrico
Corrosión por agua de mar
Entornos alcalinos
Inconel
El Inconel proporciona:

Estabilidad a altas temperaturas
Resistencia a la oxidación
Excelente resistencia mecánica
Estos materiales especiales se utilizan a menudo en sistemas de suministro de precursores de semiconductores y en laboratorios de productos químicos corrosivos.

Pruebas de fugas y control de calidad
Pruebas de fugas con helio
La prueba de fugas con helio es el método estándar del sector para verificar la integridad de las válvulas.

Se utiliza helio porque:

Tiene moléculas muy pequeñas
Es inerte
Puede penetrar en fugas microscópicas
Es fácilmente detectable
Todas las válvulas UHP pueden someterse a:

Pruebas de fugas externas
Prueba de fugas internas en el asiento
Prueba de presión
Prueba de ciclo funcional
Esto garantiza una fiabilidad constante antes de la instalación.

Fabricación en sala limpia
Las válvulas de gas de laboratorio UHP se fabrican y montan normalmente en entornos de sala limpia para minimizar la contaminación.

La producción en sala limpia ayuda a prevenir:

Contaminación por partículas
Residuos de hidrocarburos
Exposición a la humedad
Impurezas superficiales
Los procedimientos de limpieza adicionales pueden incluir:

Limpieza por ultrasonidos
Enjuague con agua desionizada
Secado con nitrógeno
Envasado al vacío
Estos controles de fabricación son esenciales para los sistemas de gases de grado semiconductor.

Ventajas de seguridad de las válvulas UHP estancas
La manipulación de gases tóxicos, inflamables o corrosivos requiere normas de seguridad estrictas.

Las válvulas UHP a prueba de fugas ayudan a reducir los riesgos asociados a:

Exposición a gases tóxicos
Riesgos de incendio
Atmósferas explosivas
Emisiones al medio ambiente
Daños en los equipos
Las características de seguridad críticas pueden incluir:

Diafragmas resistentes a la rotura
Diseño de cierre positivo
Construcción resistente a la presión
Materiales ignífugos
Gran durabilidad cíclica
Estas características de seguridad son especialmente importantes en:

Fábricas de semiconductores
Laboratorios químicos
Producción farmacéutica
Instalaciones de investigación
Aplicaciones de las válvulas de gas UHP resistentes a la corrosión
Industria de los semiconductores
La fabricación de semiconductores requiere gases extremadamente puros para procesos como:

Deposición química en fase de vapor (CVD)
Grabado químico
Implantación iónica
Litografía
Las válvulas de diafragma UHP ayudan a mantener un suministro de gas libre de contaminación a lo largo de todo el proceso de fabricación.

Laboratorios analíticos
En la instrumentación analítica, la pureza del gas afecta directamente a la precisión de las mediciones.

Entre las aplicaciones se incluyen:

Cromatografía de gases
Espectrometría de masas
Sistemas ICP-MS
Distribución de gases de calibración
Las válvulas estancas evitan la inestabilidad de la línea de base y los errores de medición causados por la contaminación.

Instalaciones farmacéuticas y biotecnológicas
Los laboratorios farmacéuticos utilizan gases de alta pureza para:

Procesamiento estéril
Sistemas de fermentación
Desarrollo de fármacos
Pruebas analíticas
Las válvulas resistentes a la corrosión mejoran la fiabilidad del sistema al tiempo que garantizan el cumplimiento de estrictas normas de calidad.

Sistemas de suministro de gases especiales
Los armarios y paneles de gases especiales requieren válvulas UHP fiables, capaces de manejar gases peligrosos de forma segura.

Estos sistemas suelen incluir:

Reguladores de presión
Purificadores de gas
Dispositivos de control de caudal
Sistemas de cierre automático
Las válvulas de alta integridad son esenciales para garantizar la seguridad del operador y la pureza del gas.

Tendencias futuras en la tecnología de válvulas UHP
A medida que los procesos de laboratorio y de semiconductores se vuelven más avanzados, la tecnología de válvulas de gas UHP sigue evolucionando.

Entre las tendencias emergentes se incluyen:

Monitorización inteligente de válvulas
Los sensores integrados permiten:

Detección de fugas en tiempo real
Monitorización de ciclos
Mantenimiento predictivo
Diagnóstico remoto
Recubrimientos superficiales mejorados
Los recubrimientos avanzados mejoran:

La resistencia a la corrosión
El control de partículas
La compatibilidad química
Diseños de válvulas miniaturizadas
Las válvulas UHP compactas permiten:

Paneles de gas que ahorran espacio
Sistemas de laboratorio modulares
Equipos analíticos portátiles
Integración con la automatización
Las válvulas modernas admiten cada vez más:

Control automatizado de gases
Integración con herramientas de semiconductores
Protocolos de comunicación digital
Estas innovaciones mejoran la eficiencia operativa al tiempo que reducen el mantenimiento y los riesgos de contaminación.

Conclusión
Las válvulas de gas de laboratorio UHP, con un diseño estanco y resistente a la corrosión, son componentes esenciales en los modernos sistemas de suministro de gases de alta pureza. Su capacidad para mantener índices de fuga ultrabajos, resistir entornos químicos agresivos y minimizar la contaminación las convierte en indispensables en la fabricación de semiconductores, los laboratorios analíticos, las instalaciones farmacéuticas y los entornos de investigación avanzada.

Gracias al uso de la tecnología de diafragma soldado, aleaciones resistentes a la corrosión, superficies electropulidas y procesos de fabricación de precisión, las válvulas UHP modernas ofrecen una fiabilidad, una retención de la pureza y una seguridad operativa excepcionales.

A medida que las industrias siguen exigiendo estándares de pureza cada vez más elevados y sistemas de manejo de gases más sofisticados, la importancia de la tecnología avanzada de válvulas de gas de laboratorio UHP no hará más que seguir creciendo. Invertir en válvulas de alta calidad, estancas y resistentes a la corrosión no solo mejora el rendimiento del sistema, sino que también aumenta la seguridad, reduce los costes de mantenimiento y garantiza la estabilidad operativa a largo plazo en aplicaciones de laboratorio críticas.
