¿Para qué se utiliza una válvula reductora de presión para gases especiales?

¿Para qué se utiliza una válvula reductora de presión para gases especiales?

En el ámbito de las aplicaciones industriales, científicas y médicas, los gases desempeñan un papel fundamental en procesos que abarcan desde el análisis químico hasta tratamientos médicos que salvan vidas. Los gases especiales, que incluyen gases de alta pureza, raros, corrosivos o tóxicos, son esenciales en estos campos. Sin embargo, para manipular estos gases de forma segura y eficaz, se requiere un control preciso de su presión y caudal. Aquí es donde entra en juego la válvula reductora de presión (VRP) para gases especiales , también conocida como regulador de presión.

Una válvula reductora de presión para gases especiales es un dispositivo especializado diseñado para reducir la alta presión del gas almacenado en cilindros o tuberías a un nivel más bajo y manejable, adecuado para equipos y procesos posteriores. A diferencia de las válvulas de uso general, estas están diseñadas para satisfacer las estrictas exigencias de los gases especiales, garantizando pureza, seguridad y fiabilidad. Previenen la sobrepresurización, mantienen una presión de suministro constante y protegen los sistemas sensibles contra daños.

El uso principal de una válvula de alivio de presión (PRV) para gases especiales es facilitar la liberación segura y controlada de gases en aplicaciones donde incluso pequeñas fluctuaciones de presión podrían comprometer los resultados o suponer riesgos. Por ejemplo, en laboratorios, estas válvulas garantizan que los instrumentos analíticos reciban un suministro constante de gases de calibración. En la industria de semiconductores, manejan gases de ultraalta pureza, esenciales para los procesos de fabricación. Los centros médicos las utilizan para el suministro de oxígeno y otros gases terapéuticos, mientras que en entornos industriales se utilizan para soldadura o reacciones químicas con gases reactivos.

Este artículo profundiza en las complejidades de las válvulas reductoras de presión para gases especiales, explorando su diseño, funcionalidad, tipos, aplicaciones y las mejores prácticas para su selección, instalación y mantenimiento. Al comprender estos componentes, los usuarios pueden apreciar su papel indispensable en la tecnología y la industria modernas. Gracias a los avances en materiales e ingeniería, estas válvulas siguen evolucionando, dando soporte a aplicaciones cada vez más sofisticadas.

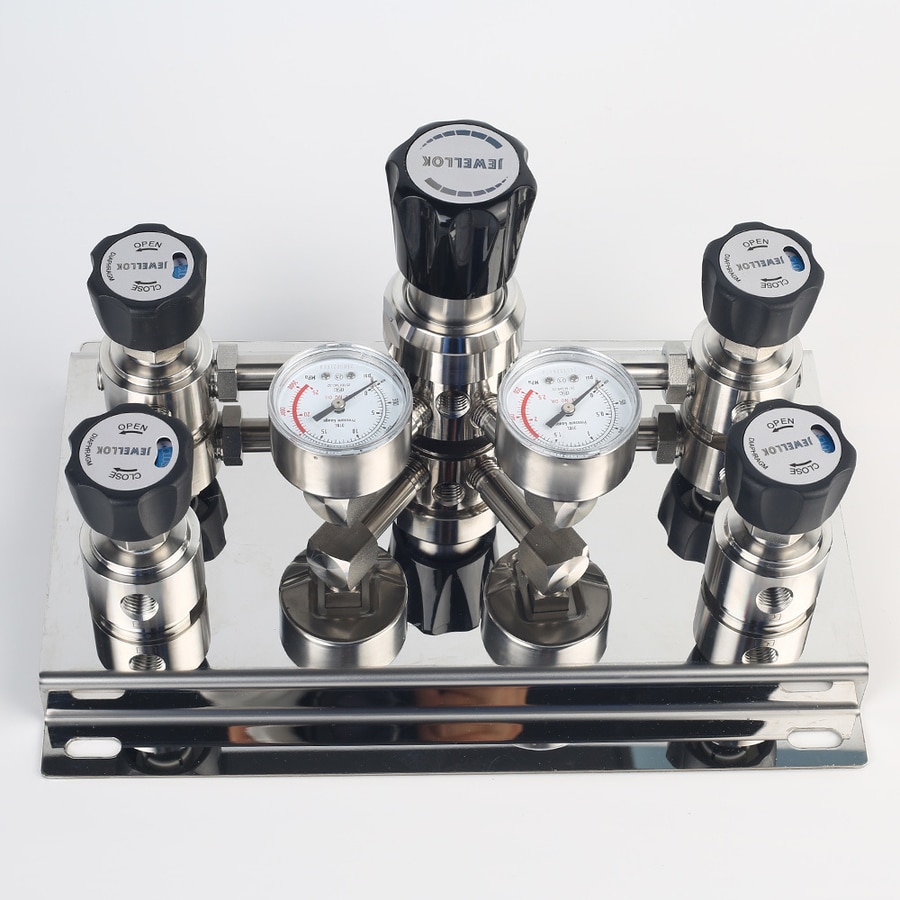

Panel colector de nitrógeno para gabinete de gas individual y caja colectora de válvulas
Comprensión de las válvulas reductoras de presión

Las válvulas reductoras de presión, en general, son dispositivos mecánicos que ajustan automáticamente la presión de un fluido —en este caso, un gas— desde una presión de entrada más alta hasta una presión de salida más baja. Son esenciales para los sistemas de control de fluidos, garantizando que los componentes aguas abajo funcionen dentro de límites de presión seguros. El principio básico consiste en equilibrar las fuerzas para mantener una presión de salida establecida a pesar de las variaciones en la presión de entrada o la demanda de caudal.

En el contexto de los gases, las válvulas reductoras de presión difieren de las utilizadas para líquidos debido a la naturaleza compresible de los gases, lo que puede provocar caídas de presión y variaciones de caudal más significativas. Una válvula reductora de presión (PRV) típica consta de tres elementos principales: un mecanismo de carga, un elemento sensor y un elemento de control. El mecanismo de carga, generalmente un resorte, establece la presión de salida deseada. El elemento sensor, generalmente un diafragma, detecta los cambios en la presión de salida. El elemento de control, compuesto por un asiento y un asiento de válvula, modula el caudal para lograr la reducción de presión.

Para los gases especiales, estas válvulas deben ir más allá de su funcionalidad básica. Los gases especiales se definen como gases preparados con niveles de pureza o composiciones específicas, que a menudo superan el 99.999 % de pureza, e incluyen mezclas como estándares de calibración, gases cero o compuestos reactivos como amoníaco, cloro o silano. Estos gases se utilizan en entornos donde la contaminación podría arruinar experimentos o productos, o donde las fugas podrían ser peligrosas.

La necesidad de válvulas reductoras de presión (PRV) para gases especiales surge de las altas presiones de almacenamiento en los cilindros, que pueden alcanzar hasta 3000 psig o más. Conectar directamente los equipos a presiones tan altas podría causar daños o un funcionamiento inseguro. Por lo tanto, las PRV reducen esta presión a un rango típico de 0 a 500 psig, según la aplicación. Además, incorporan características como diafragmas metálicos para evitar la permeación del gas y garantizar su pureza.

Históricamente, los reguladores de presión se han utilizado desde principios del siglo XX en la manipulación de gases industriales, pero a mediados del siglo XX surgieron versiones especiales con el auge de la química analítica y la electrónica. Hoy en día, se fabrican para cumplir con normas como las de la Asociación de Gases Comprimidos (CGA), lo que garantiza su compatibilidad y seguridad.



Gases especiales y sus requisitos específicos

Los gases especiales abarcan una amplia categoría que va más allá de los gases industriales comunes, como el oxígeno o el nitrógeno. Incluyen versiones de alta pureza de gases inertes (p. ej., helio, argón), gases reactivos (p. ej., sulfuro de hidrógeno, monóxido de carbono) y mezclas personalizadas para usos específicos. Estos gases son fundamentales en sectores como el farmacéutico, la monitorización ambiental, el procesamiento de alimentos y el aeroespacial.

Los requisitos específicos para el manejo de gases especiales se derivan de sus propiedades. Los gases de alta pureza deben permanecer sin contaminar para evitar interferir con procesos como la cromatografía de gases o las operaciones con láser. Los gases corrosivos, como el cloruro de hidrógeno, pueden degradar los materiales estándar, lo que requiere válvulas fabricadas con aleaciones resistentes como Hastelloy o Monel. Los gases tóxicos o inflamables exigen diseños a prueba de fugas para prevenir riesgos para la salud o explosiones.

Las válvulas reductoras de presión para estos gases deben abordar estos desafíos. Por ejemplo, suelen presentar superficies electropulidas para minimizar la generación de partículas y los puntos de adsorción. Los sellos y asientos están fabricados con materiales como PTFE o Viton para resistir el ataque químico y mantener un sellado hermético. En aplicaciones de ultra alta pureza, como la fabricación de semiconductores, los reguladores utilizan diseños compatibles con el vacío para evitar la desgasificación.

Además, los gases especiales suelen suministrarse en cilindros con salidas de válvula específicas estandarizadas por conexiones CGA. La válvula de alivio de presión (PRV) debe ser compatible con estas para garantizar un ajuste seguro. Para gases licuados como el dióxido de carbono o el óxido nitroso, los reguladores pueden incluir elementos calefactores para evitar la congelación durante la expansión.

La función de las válvulas de alivio de presión (PRV) en este contexto no es solo la reducción de presión, sino también la protección del sistema. Incorporan válvulas de alivio para ventilar el exceso de presión y evitar roturas. En aplicaciones de alto caudal, mantienen la estabilidad para evitar sobretensiones que podrían interrumpir los procesos.



Diseño y componentes de válvulas reductoras de presión (PRV) para gases especiales

El diseño de una válvula reductora de presión para gases especiales es una maravilla de la ingeniería de precisión, adaptada para satisfacer las exigencias de aplicaciones con gases sensibles. En esencia, el cuerpo de la válvula suele estar fabricado en latón, acero inoxidable o aleaciones especiales para garantizar la compatibilidad con el gas y la resistencia a la corrosión.

Los componentes clave incluyen:

Puertos de entrada y salida: La entrada se conecta a la fuente de alta presión mediante un conector CGA, mientras que la salida se dirige al sistema aguas abajo. Estos puertos están diseñados para minimizar el volumen muerto y así reducir el riesgo de contaminación.

Manómetros: Manómetros dobles que controlan las presiones de entrada y salida. Los modelos de alta pureza utilizan manómetros de tubo Bourdon con partes húmedas aisladas.

Mecanismo de ajuste: Una perilla o tornillo comprime el resorte de carga para ajustar la presión de salida. En sistemas automatizados, este puede ser neumático o electrónico.

– Diafragma: El elemento sensor, a menudo hecho de acero inoxidable o Hastelloy, se flexiona en respuesta a los cambios de presión, aislando el gas de la cámara del resorte para evitar la contaminación.

Asiento y vástago de válvula: El elemento de control, donde el vástago se mueve contra el asiento para regular el flujo. Los asientos blandos como Kel-F se utilizan para un cierre hermético en aplicaciones de baja presión.

– Válvula de alivio: una función de seguridad integrada que se abre a una presión preestablecida para proteger el sistema.

– Filtros y puertos de purga: Algunos modelos incluyen filtros de entrada para atrapar partículas y válvulas de purga para evacuar aire o gases residuales durante el arranque.

Los detalles técnicos varían según el modelo. Por ejemplo, los rangos de presión de suministro pueden ir desde vacío hasta 6000 psig, con capacidades de flujo de hasta varios cientos de pies cúbicos estándar por minuto (SCFM). Las tasas de fuga de helio suelen especificarse en 10^-9 cc/s para diseños de alta integridad.

En los reguladores de dos etapas, una cámara intermedia reduce la presión gradualmente, mejorando así la estabilidad. Los diseños con sensor de pistón se utilizan para aplicaciones de alta presión donde los diafragmas podrían fallar.



Cómo funcionan las PRV de gases especiales

El funcionamiento de una válvula de alivio de presión (PRV) para gases especiales depende de un equilibrio de fuerzas. Cuando la válvula está cerrada, la presión de salida es cero. Al girar la perilla de ajuste, se comprime el resorte de carga, que presiona el diafragma. Esta fuerza desplaza el vástago del asiento, permitiendo que el gas fluya desde la entrada de alta presión hasta la salida.

A medida que aumenta la presión de salida, esta actúa contra el diafragma, oponiéndose a la fuerza del resorte. Cuando estas fuerzas se equilibran, el asiento se estabiliza, manteniendo la presión de ajuste. Si la demanda aumenta (por ejemplo, un mayor caudal), la presión de salida disminuye ligeramente, lo que provoca que el diafragma abra aún más la válvula. Por el contrario, una menor demanda la cierra.

En las válvulas reductoras de presión (PRV) de una sola etapa, al disminuir la presión del cilindro, la presión de salida aumenta ligeramente debido al efecto de la presión de suministro, lo que requiere ajustes. Los modelos de dos etapas mitigan este efecto reduciendo primero a una presión intermedia fija y luego ajustando la presión en la segunda etapa.

Para aplicaciones especiales, características como los asientos compensados ​​minimizan la caída de presión (caída de presión con el aumento del caudal). Los reguladores electrónicos utilizan sensores y actuadores para un control preciso, integrándose con sistemas PLC.



Tipos de PRV de gases especiales

Las PRV de gases especiales se clasifican por diseño, aplicación y características:

Reguladores de una etapa: Sencillos y económicos para aplicaciones que toleran variaciones de presión. Ideales para usos de corta duración o presiones de entrada bajas (<1000 psig).

Reguladores de dos etapas: Proporcionan una salida estable para altas presiones de entrada o necesidades precisas. Comunes en laboratorios analíticos.

Reguladores de alta pureza: Cuerpos de barra, diafragmas metálicos y acabados electropulidos para minimizar la contaminación. Se utilizan en semiconductores y la industria farmacéutica.

– Reguladores resistentes a la corrosión: Fabricados con materiales como PVC o revestidos de teflón para gases agresivos.

– Reguladores de ultra alta presión: manejan presiones de hasta 10 000 psig para pruebas especializadas.

– Reguladores de línea: Dispositivos de punto de uso para sistemas de tuberías, a menudo con límites de entrada bajos.

– Reguladores de contrapresión: Mantienen la presión aguas arriba, útil para ventilar o recircular.

Cada tipo aborda necesidades específicas, con híbridos disponibles para configuraciones personalizadas.



Aplicaciones en todas las industrias

Las PRV de gases especiales encuentran un uso extensivo en diversos sectores:

– Laboratorio y análisis: En cromatografía de gases, espectrometría de masas y calibración, proporcionan presiones precisas para gases portadores como el helio.

– Fabricación de semiconductores: Los reguladores de pureza ultra alta manejan dopantes como la arsina, lo que garantiza una deposición libre de contaminación.

– Medicina y atención médica: para oxigenoterapia, anestesia y equipos respiratorios, las PRV de grado médico cumplen con las normas ISO.

– Monitoreo Ambiental: Regular gases para analizadores de calidad del aire y pruebas de emisiones.

– Procesos Industriales: En soldadura con mezclas de argón o síntesis química con gases reactivos.

– Aeroespacial y Defensa: Para pruebas de propulsión con gases de alta presión.

– Alimentos y bebidas: Control de CO2 para carbonatación o nitrógeno para envasado.

Estas aplicaciones resaltan la versatilidad de la válvula al permitir un uso seguro y eficiente del gas.



Criterios de selección

Para elegir el PRV de gas especial adecuado es necesario evaluar:

– Compatibilidad de gases: Resistencia del material a la corrosión o reacción.

– Rangos de presión: entrada máxima, punto de ajuste de salida y capacidad de flujo.

– Requisitos de pureza: diseños de alta pureza para aplicaciones sensibles.

– Factores ambientales: Temperatura, vibración y espacio de instalación.

– Características de seguridad: Válvulas de alivio, manómetros y certificaciones.

– Costo y mantenimiento: equilibre el costo inicial con la longevidad.

Consultar las especificaciones del fabricante garantiza una selección óptima.



Instalación, Operación y Mantenimiento

La instalación requiere conexiones limpias, un par de apriete adecuado y pruebas de fugas. La operación implica presurización lenta, ajuste a la presión de consigna y monitoreo de manómetros.

El mantenimiento incluye inspecciones periódicas para detectar fugas, desgaste del diafragma y limpieza con disolventes aprobados. Evite la lubricación y almacene en entornos limpios.



Consideraciones de seguridad

La seguridad es primordial: Úselo solo con los gases previstos, ventílelo correctamente e incorpore sistemas de purga. Los riesgos incluyen asfixia, toxicidad e incendio; la mitigación se realiza mediante capacitación y equipos como válvulas de alivio.




Fabricante de sistemas de gas integrados en China
Conclusión

Las válvulas reductoras de presión para gases especiales son vitales para controlar gases de alta presión en aplicaciones exigentes, garantizando la seguridad, la pureza y el rendimiento. Su sofisticado diseño impulsa la innovación en diversas industrias, lo que las convierte en herramientas indispensables en la ciencia y la ingeniería modernas.
