El gas silano (SiH₄) se utiliza ampliamente en la fabricación de semiconductores, la producción de células fotovoltaicas, la fabricación de pantallas, la deposición de películas delgadas y el procesamiento de materiales avanzados. Si bien el silano es un gas de proceso importante, también es altamente inflamable y reactivo. Cuando se libera en la corriente de escape, puede presentar riesgos significativos de incendio, explosión, daños ambientales y daños a los equipos. Por esta razón, un depurador eficaz para la reducción de gases de escape de silano es una parte esencial del sistema de tratamiento de gases de escape en las instalaciones que utilizan silano.

Un sistema de eliminación de silano bien diseñado va más allá de simplemente eliminar el silano de una línea de escape. Debe controlar de forma segura un gas reactivo, prevenir la ignición incontrolada, proteger los equipos posteriores, minimizar las emisiones peligrosas y garantizar un funcionamiento estable en condiciones de proceso cambiantes. Esta guía explica los principios de diseño, los mecanismos de funcionamiento, las aplicaciones, los componentes principales, las consideraciones de seguridad y los requisitos de mantenimiento de los depuradores de gas silano.



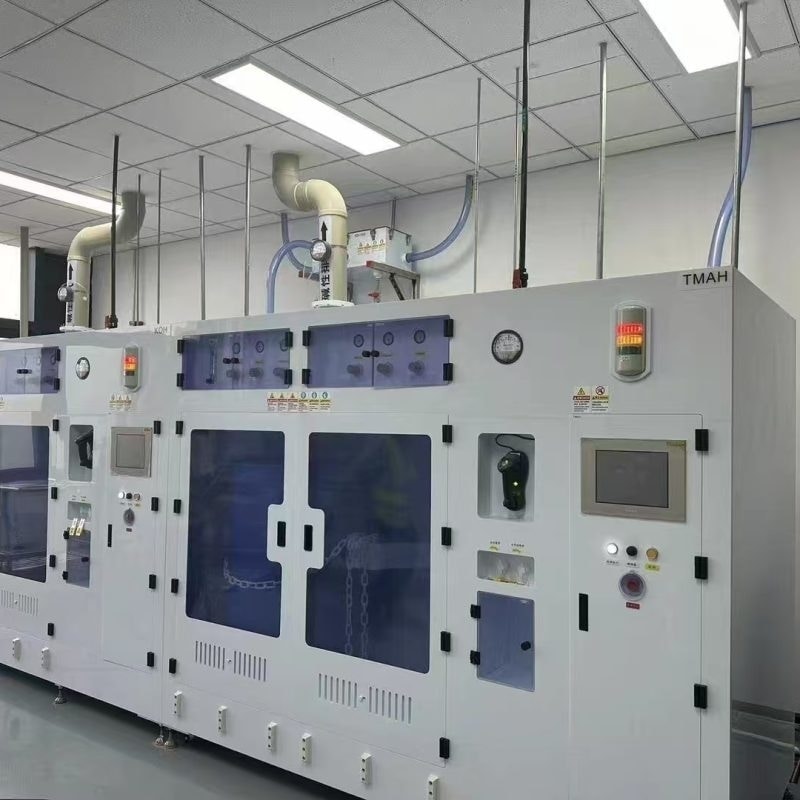

¿Qué es un depurador de gases de silano?
Un depurador de gases de silano es un sistema de tratamiento de gases industriales diseñado para reducir o eliminar el silano y otros subproductos del proceso de los gases de escape antes de que se descarguen en el sistema de escape de la instalación o en la atmósfera.

El silano es un gas incoloro con un olor característico y extremadamente inflamable. Su alta reactividad implica que los lavadores húmedos convencionales por sí solos no siempre son adecuados para tratar corrientes concentradas de silano. Dependiendo del proceso y la concentración del gas, la eliminación del silano puede requerir oxidación controlada, combustión, dilución, adsorción, lavado húmedo o una combinación de estas tecnologías.

En la fabricación de semiconductores y células fotovoltaicas, el sistema de control de emisiones se instala normalmente después de los equipos de proceso, como los sistemas CVD, PECVD y otros sistemas de deposición relacionados. Su función es proporcionar una transición controlada entre las emisiones del proceso y el sistema de extracción de la planta.

Un sistema completo puede incluir:

Entrada de escape de silano
Sistema de dilución y gas portador
Cámara de reacción o de combustión
Sección de enfriamiento
Sistema de enfriamiento
Depurador húmedo
Desmistar
ventilador de extracción o sistema de control de presión
Sensores e instrumentos de monitorización
Sistema de control basado en PLC
sistema de parada de emergencia
La configuración exacta depende de la composición del gas, el caudal, la concentración de silano, el ciclo de trabajo del proceso y el rendimiento requerido en el control de emisiones.

Por qué es fundamental la reducción del silano
El silano requiere especial atención debido a su alta inflamabilidad y reactividad química. Una corriente de gases de escape que contenga silano puede generar riesgos si el gas se acumula en tuberías, equipos o áreas con poca ventilación.

Por lo tanto, los objetivos principales de la reducción de silano son:

Reducir la concentración peligrosa de silano
Controlar la combustión y la reacción de forma segura
Evite la ignición incontrolada
Proteja los conductos de escape y los equipos posteriores.
Reducir las partículas y los subproductos de reacción.
Mantener una presión de escape estable
Proporcionar una monitorización de procesos fiable
Cumplir con los requisitos ambientales y laborales aplicables.
El sistema debe diseñarse como parte de la arquitectura general de suministro y escape de gases, en lugar de tratarse como una pieza de equipo aislada.

Proceso de reducción de gas silano
El proceso de tratamiento varía según la concentración y la composición de los gases de escape. Un método común para aplicaciones en semiconductores y energía fotovoltaica combina la oxidación controlada con un tratamiento húmedo posterior.

1. Recolección de gases de escape
Los gases de escape del proceso se recogen primero mediante tuberías de escape específicas. El sistema de escape debe mantener un caudal y una presión adecuados para evitar el reflujo o la acumulación de gases reactivos.

Un diseño adecuado de la línea de escape es particularmente importante porque los tramos muertos, los puntos bajos, los materiales inadecuados y el flujo insuficiente pueden contribuir a la acumulación de depósitos o gases peligrosos.

2. Dilución
La dilución puede utilizarse para reducir la concentración de silano y mejorar el control del proceso de reacción.

Según el diseño del sistema, se puede introducir nitrógeno u otro gas portador compatible. La dilución debe controlarse cuidadosamente, ya que una dilución excesiva aumenta el volumen de gas y los requisitos de tratamiento posteriores, mientras que una dilución insuficiente puede incrementar los riesgos para la seguridad.

3. Oxidación o combustión controlada
El gas que contiene silano se introduce en una zona de reacción controlada donde el silano se convierte en productos químicos menos peligrosos.

La reacción se puede representar de forma simplificada como:

SiH₄ + 2O₂ → SiO₂ + 2H₂O

La ruta de reacción real puede ser más compleja porque las corrientes de escape pueden contener otros gases, como hidrógeno, amoníaco, hidrocarburos, gases dopantes, compuestos fluorados u otros subproductos del proceso.

Por lo tanto, la cámara de reacción debe proporcionar temperatura controlada, tiempo de residencia, mezcla de gases y disponibilidad de oxígeno.

4. Enfriamiento y temple
La oxidación del silano puede generar una cantidad considerable de calor. Tras la reacción primaria, el gas puede pasar por una sección de enfriamiento o temple.

El enfriamiento rápido ayuda a controlar la temperatura del gas y también puede contribuir a la formación de partículas. Dependiendo de la arquitectura del sistema, se puede utilizar agua u otro medio de enfriamiento compatible.

5. Fregado húmedo
Tras la fase inicial de reducción de emisiones, un depurador húmedo puede eliminar los compuestos solubles y las partículas del flujo de gases de escape.

Un depurador húmedo típico contiene:

Boquillas de pulverización
líquido de limpieza
Superficies de embalaje o de contacto
Cámara de contacto gas-líquido
Desmistar
Sistema de drenaje
bomba de recirculacion
El líquido de lavado retiene los contaminantes particulados y solubles en agua antes de que el gas tratado pase a la chimenea de escape.

Consideraciones clave de diseño
El diseño de un depurador de gases de silano requiere más que la simple selección de un cuerpo de depurador estándar. Es necesario evaluar varios parámetros de ingeniería.

Tasa de flujo de gas
El sistema debe dimensionarse de acuerdo con el caudal real de los gases de escape, incluidos el gas de proceso, el gas portador, el gas de dilución y la infiltración de aire, cuando corresponda.

El sobredimensionamiento aumenta los costes de capital y de funcionamiento, mientras que el subdimensionamiento puede provocar una caída de presión excesiva y un tratamiento inadecuado.

Concentración de silano
La concentración de silano es uno de los parámetros de diseño más importantes. Un sistema que trata gases de escape de proceso altamente diluidos puede tener requisitos muy diferentes a los de un sistema expuesto a silano concentrado.

El diseño debe tener en cuenta tanto la concentración de funcionamiento normal como las posibles condiciones de alteración.

Composición del gas
En las aplicaciones reales de gases de escape de semiconductores, el silano rara vez se presenta solo. Otros gases pueden influir en la combustión, la corrosión, la generación de partículas o el rendimiento del depurador.

El equipo de ingeniería debería evaluar la matriz de gas completa en lugar de centrarse únicamente en el SiH₄.

Temperatura
La temperatura de reacción afecta la eficiencia de la conversión de silano y la protección de los equipos posteriores. Una temperatura excesiva puede dañar los componentes, acelerar la corrosión o aumentar la formación de partículas.

Por lo tanto, se deben instalar sensores de temperatura en lugares apropiados, en particular alrededor de las secciones de reacción y enfriamiento.

Tiempo de residencia
Se requiere un tiempo de residencia adecuado para completar la reacción prevista. La cámara de reacción debe proporcionar un volumen y una distribución de gas suficientes para evitar que el gas no tratado pase por alto la zona de reacción.

Caída de presión
El sistema de mitigación añade resistencia a la línea de escape. Una caída de presión excesiva puede afectar negativamente a la cámara de proceso anterior.

Por lo tanto, el depurador, los conductos, el separador de niebla y los equipos posteriores deben evaluarse como un sistema completo de control de presión.

Materiales de construcción
La selección de materiales es otro factor importante.

Dependiendo de la química del proceso y las condiciones de funcionamiento, los materiales comunes pueden incluir acero inoxidable, aleaciones especiales, PP, PVC, PVDF, PTFE, FRP y otros materiales resistentes a la corrosión.

Las zonas de reacción a altas temperaturas pueden requerir una construcción metálica o materiales refractarios, mientras que las secciones húmedas posteriores pueden utilizar materiales poliméricos resistentes a la corrosión.

La selección del material debe considerar:

Temperatura
Compatibilidad química
Resistencia a la corrosión
Fuerza mecánica
Acumulación de partículas
Requisitos de limpieza
Vida útil esperada
Para aplicaciones de semiconductores de alta pureza, también debe tenerse en cuenta el control de la contaminación.

Control y Monitoreo Automático
Los depuradores modernos para la eliminación de silano suelen incorporar automatización basada en PLC para supervisar continuamente el rendimiento del sistema.

Los parámetros importantes pueden incluir:

Flujo de gas
Presión
Presión diferencial
Temperatura
Nivel del agua
Estado de la bomba
Circulación del líquido de lavado
Estado del ventilador de extracción
Estado de la llama o reacción
Detección de gas
estado de parada de emergencia
Un sistema de control automatizado puede comparar continuamente las condiciones de funcionamiento con límites predefinidos.

Si se detecta una anomalía, el sistema puede activar alarmas, aumentar la dilución, interrumpir el suministro de gas de proceso o activar una secuencia de emergencia, de acuerdo con la filosofía de seguridad establecida.

Características de seguridad
La seguridad debe incorporarse al sistema desde el inicio del proceso de diseño.

Entre las funciones de seguridad importantes se incluyen:

Detección de gas
Los detectores de gas fijos permiten monitorizar las zonas donde podría producirse una fuga de silano. Los niveles de alarma y la lógica de parada deben establecerse de acuerdo con los requisitos de seguridad aplicables y las evaluaciones de riesgos de las instalaciones.

Apagado de emergencia
El sistema debe contar con secuencias de parada de emergencia claramente definidas. Según el proceso, estas secuencias pueden aislar la fuente de gas, detener equipos específicos, aumentar la dilución o poner el sistema de control de emisiones en condiciones de funcionamiento seguras.

Monitoreo de llamas e ignición
En los sistemas que utilizan combustión, la monitorización de la llama y los sistemas de control de la ignición pueden ayudar a prevenir un funcionamiento inestable.

Protección de la presión
Los sensores de presión, los interruptores, los dispositivos de alivio y los enclavamientos adecuados ayudan a proteger el sistema de condiciones de presión anormales.

Diseño a prueba de fallos
Los componentes críticos deben diseñarse de manera que, siempre que sea posible, los fallos previsibles den como resultado un estado controlado y seguro.

Aplicaciones de los depuradores de gases de silano
Los sistemas de eliminación de silano se utilizan en varios sectores de fabricación de alta tecnología.

Fabricación de semiconductores
Las fábricas de semiconductores utilizan silano para la deposición de películas delgadas y otros procesos. El silano puede combinarse con gases como amoníaco, hidrógeno, nitrógeno y otros gases especiales.

Por lo tanto, el sistema de mitigación debe gestionar composiciones complejas de los gases de escape del proceso, manteniendo al mismo tiempo una alta disponibilidad de los equipos.

Fabricación Fotovoltaica
El silano se utiliza ampliamente en la producción de materiales fotovoltaicos a base de silicio. Los sistemas PECVD pueden generar gases de escape que contienen silano y otros gases.

La producción fotovoltaica a gran escala pone especial énfasis en el funcionamiento continuo, el alto rendimiento, los bajos requisitos de mantenimiento y el tratamiento fiable de los gases de escape.

Fabricación de pantallas
Los procesos de deposición de películas delgadas utilizados en la fabricación de pantallas también pueden implicar mezclas de gases que contienen silano.

Dado que las fábricas de pantallas pueden operar varios sistemas de deposición simultáneamente, se pueden considerar estrategias de mitigación centralizadas o distribuidas.

Instalaciones de investigación y desarrollo
Las universidades, los laboratorios, las líneas de producción piloto y los centros de investigación pueden utilizar cantidades menores de silano. Estas aplicaciones aún requieren sistemas adecuados de detección de gases, control de emisiones y mitigación, ya que los riesgos inherentes al silano siguen siendo significativos.

Mantenimiento de sistemas de eliminación de silano
El mantenimiento regular es esencial para mantener el rendimiento del tratamiento y la seguridad del sistema.

Las actividades de mantenimiento comunes incluyen:

Inspección de las cámaras de reacción
Eliminación de partículas acumuladas
Comprobación de las boquillas del depurador
Inspección de los desempañadores
Comprobación de bombas y juntas
Monitoreo de la calidad del agua
Inspección de los conductos de escape
Calibración de sensores
Pruebas de alarmas y enclavamientos
Comprobación de detectores de gas
Inspección de válvulas y actuadores
Verificación de las funciones de parada de emergencia
La acumulación de partículas merece especial atención, ya que los depósitos que contienen silicio pueden reducir el área de flujo, aumentar la caída de presión y afectar el rendimiento del sistema.

Se debe elaborar un programa de mantenimiento preventivo de acuerdo con las horas de funcionamiento, la química del proceso, la carga de contaminación y las recomendaciones del fabricante.

Cómo seleccionar un depurador de gases de silano
Al seleccionar un sistema de control de emisiones, los compradores deben proporcionar al proveedor del equipo información detallada sobre el proceso.

Las especificaciones importantes incluyen:

concentración de silano
Flujo de gas máximo y normal
Composición del gas
Presión de proceso
Temperatura de escape
Ciclo operativo
Número de herramientas de proceso
Eficiencia de tratamiento requerida
Servicios públicos disponibles
Entorno de instalación
Limitaciones de la presión de escape
Requisitos ambientales locales
El proveedor deberá entonces evaluar la combinación adecuada de tecnologías de oxidación, combustión, dilución, enfriamiento y lavado húmedo.

En las instalaciones de semiconductores y fotovoltaicas, la solución preferida suele ser un sistema de reducción de emisiones personalizado en lugar de un depurador genérico.


Conclusión
Un depurador de gases de silano es un componente fundamental de la infraestructura de tratamiento de gases de escape para la fabricación de semiconductores, paneles fotovoltaicos, pantallas y materiales avanzados.

La eliminación eficaz de silanos requiere un enfoque coordinado que tenga en cuenta la concentración de gas, el caudal, la composición química, la temperatura, las condiciones de reacción, la caída de presión, la formación de partículas, la resistencia a la corrosión, la automatización y la seguridad.

Un sistema bien diseñado puede convertir de forma segura el silano reactivo en productos de reacción controlables, al tiempo que reduce las partículas y otros contaminantes mediante un tratamiento posterior. La integración de oxidación controlada, refrigeración, lavado húmedo, monitorización y sistemas de seguridad automáticos proporciona un marco práctico para el manejo de corrientes de escape complejas que contienen silano.

Para las instalaciones que planean un nuevo proceso de silano o la modernización de un sistema de extracción existente, la solución de control de emisiones debe diseñarse en función de las condiciones reales del proceso, en lugar de seleccionarse únicamente por la capacidad del equipo. Un análisis detallado de los gases, una evaluación de riesgos, el dimensionamiento del equipo, la selección de materiales, el diseño del sistema de control y el mantenimiento preventivo son esenciales para lograr un funcionamiento fiable a largo plazo.

A medida que la fabricación de semiconductores y energía fotovoltaica continúa expandiéndose, la demanda de sistemas confiables de reducción de gases de silano, equipos de tratamiento de gases de escape y depuradores industriales seguirá creciendo. Elegir un fabricante experimentado de sistemas de reducción de gases, capaz de proporcionar ingeniería personalizada, integración de procesos, automatización y soporte posventa, puede ayudar a los fabricantes a lograr operaciones más seguras, una producción estable y una gestión eficaz de los gases de escape.
