Un sistema de distribución de gases para laboratorio es una infraestructura crítica diseñada para suministrar de forma segura nitrógeno, oxígeno, hidrógeno y gases especiales desde cilindros, fuentes de gas a granel o suministros centralizados a los instrumentos y equipos de proceso del laboratorio. A diferencia de las tuberías de aire comprimido convencionales, los sistemas de gases para laboratorio deben diseñarse teniendo en cuenta las propiedades del gas, la pureza requerida, la presión, el caudal, la compatibilidad y los requisitos de seguridad.

Los laboratorios modernos de investigación farmacéutica, análisis químico, biotecnología, desarrollo de semiconductores, universidades, hospitales e instalaciones de I+D industrial requieren cada vez más sistemas fiables de distribución de gases para aplicaciones como cromatografía, espectrometría de masas, espectroscopia, procesamiento de semiconductores, inertización, soldadura, cultivo celular y análisis.

Un sistema diseñado correctamente proporciona una presión de gas estable, minimiza la contaminación, reduce la manipulación de cilindros y mejora la seguridad operativa. Este artículo explica el diseño, los componentes, la instalación y las consideraciones de seguridad para los sistemas de distribución de gases de laboratorio que suministran nitrógeno, oxígeno, hidrógeno y gases especiales.


¿Qué es un sistema de distribución de gases para laboratorio?
Un sistema de distribución de gases de laboratorio conecta una fuente de gas a múltiples puntos de uso a través de una red controlada de tuberías, válvulas, reguladores, colectores, dispositivos de monitorización y conexiones de salida.

Un sistema típico consta de:

Cilindros de gas o almacenamiento de gas a granel
Colectores de cilindros de gas
Sistemas de cambio automáticos o semiautomáticos
Reguladores de presión
Gabinetes de gas
Tuberías de distribución de gas
Válvulas de aislamiento
Manómetros y transmisores de presión
Tomas de gas y reguladores de punto de uso
Sistemas de detección y alarma de gas
Sistemas de ventilación y extracción
La configuración depende del número de gases, el consumo de gas, la pureza requerida, la presión de funcionamiento, la disposición del laboratorio y las normas de seguridad aplicables.

Para un laboratorio pequeño, pueden ser suficientes las bombonas individuales con reguladores locales. Para laboratorios con múltiples instrumentos o un alto consumo de gas, un sistema centralizado de distribución de gas puede proporcionar mayor estabilidad de presión, un reemplazo de bombonas más sencillo y una gestión del gas más eficiente.

Sistema de distribución de gas nitrógeno de laboratorio
El nitrógeno es uno de los gases más utilizados en los laboratorios. Se emplea ampliamente para la inertización, la preparación de muestras, la cromatografía, la evaporación, las cajas de guantes, los procesos de semiconductores y los instrumentos analíticos.

Un sistema de distribución de nitrógeno generalmente incluye un colector de cilindros de nitrógeno o una fuente de nitrógeno a granel, regulación de presión primaria, tuberías de distribución, válvulas de aislamiento y reguladores en el punto de uso.

El nitrógeno es químicamente inerte en condiciones normales de laboratorio, pero puede crear una atmósfera deficiente en oxígeno si se libera en un área cerrada. Por lo tanto, se debe considerar la ventilación y el monitoreo de la deficiencia de oxígeno en laboratorios que utilicen cantidades significativas de nitrógeno.

Para aplicaciones de alta pureza, el sistema de tuberías debe minimizar los tramos muertos, la generación de partículas, la contaminación por humedad y los puntos de conexión innecesarios. Se pueden utilizar tuberías de acero inoxidable, en particular las electropulidas o con tratamiento interno, cuando se requiere nitrógeno de ultra alta pureza.

La estabilidad de la presión también es importante. Los instrumentos analíticos pueden ser sensibles a las fluctuaciones de la presión del suministro de gas, por lo que los reguladores deben dimensionarse correctamente según la presión de entrada, la presión de salida, el caudal y los requisitos de la aplicación.

Sistema de distribución de oxígeno gaseoso para laboratorio
El oxígeno se utiliza habitualmente en la investigación médica, experimentos de combustión, aplicaciones de cultivo celular, análisis de laboratorio e investigación industrial especializada.

Dado que el oxígeno favorece la combustión, los sistemas de distribución de oxígeno requieren controles de compatibilidad de materiales y limpieza más estrictos que los sistemas de gas inerte convencionales.

No se deben introducir aceites, grasas ni otros contaminantes combustibles en el sistema de oxígeno. Los componentes deben limpiarse y prepararse adecuadamente para su uso con oxígeno, y los materiales deben ser compatibles con la presión y las condiciones de servicio previstas.

Un sistema de distribución de oxígeno puede incluir:

Cilindros de oxígeno o suministro de oxígeno a granel
Colector compatible con oxígeno
Regulador de presión primaria
Tubería de distribución de acero inoxidable
Válvulas de aislamiento
Control de la presión
Reguladores de punto de uso
Puntos de suministro de oxígeno adecuados
El sistema también debe diseñarse para evitar la conexión cruzada accidental con gases incompatibles. Un etiquetado claro y una identificación estandarizada de los gases son esenciales en todo el laboratorio.

Sistema de distribución de gas hidrógeno de laboratorio
El hidrógeno requiere una atención especial debido a su alta inflamabilidad y a su amplio rango de inflamabilidad en el aire. Por lo tanto, los sistemas de hidrógeno de laboratorio requieren un diseño meticuloso, ventilación adecuada, prevención de fugas, detección de gases y aislamiento de emergencia.

El hidrógeno puede utilizarse en cromatografía de gases, síntesis química, investigación de materiales, investigación de pilas de combustible, tratamiento térmico y otros procesos de laboratorio.

Un sistema de distribución de hidrógeno suele incorporar:

colector de cilindros de hidrógeno
Regulador de presión compatible con hidrógeno
Válvulas de alta integridad
Tubería de acero inoxidable
Equipo de detección de gas
válvula de cierre de emergencia
Sistema de ventilación
Regulación de la presión en el punto de uso
Las conexiones deben diseñarse para minimizar las posibles fugas. El servicio de hidrógeno requiere especial atención a los racores, las juntas de las tuberías, las válvulas, los reguladores y las conexiones flexibles.

Cuando se almacene o distribuya hidrógeno en interiores, el laboratorio deberá contar con la ventilación adecuada y un sistema de detección de hidrógeno basado en la evaluación de riesgos y los códigos locales aplicables.

Los sistemas de parada de emergencia automática también pueden integrarse en instalaciones de mayor tamaño. Si un detector de gas detecta una concentración peligrosa, el sistema puede diseñarse para aislar el suministro y activar las alarmas según la estrategia de seguridad de la instalación.

Sistema de distribución de gases especiales
Los gases especiales incluyen gases de alta pureza, tóxicos, corrosivos, reactivos, inflamables, oxidantes y de calibración. Algunos ejemplos son el helio, el argón, el dióxido de carbono, el amoníaco, el silano, el hexafluoruro de azufre, los gases que contienen cloro y diversas mezclas de gases de calibración.

Los requisitos de diseño para gases especiales dependen en gran medida de las propiedades específicas de cada gas.

Por ejemplo, los gases corrosivos pueden requerir materiales resistentes a la corrosión y sistemas de extracción especializados. Los gases tóxicos pueden requerir armarios de gas, sistemas de cierre automático, detección de fugas y ventilación de extracción específica. Los gases de alta pureza requieren control de la contaminación a lo largo de toda la ruta de distribución.

Por lo tanto, un sistema de distribución de gases especiales puede incluir un armario de gas dedicado con:

Restricción del cilindro
Regulación de presión automática o semiautomática
Válvulas neumáticas o de accionamiento eléctrico
Control de la presión
Interfaz de detección de gases
Apagado de emergencia
Conexión de escape
Interfaz de alarma
En el caso de gases especialmente peligrosos, la fuente de gas puede instalarse dentro de una cabina de gas ventilada en lugar de estar expuesta directamente dentro del laboratorio.

Componentes clave de un sistema de distribución de gas de laboratorio
1. Colector de gas
Un colector de gas conecta uno o más cilindros al sistema de distribución. Un colector manual requiere que un operario cambie los cilindros, mientras que un colector de conmutación automática puede pasar de un banco primario vacío a un banco de reserva con mínimas interrupciones.

Los sistemas de conmutación automática son especialmente útiles en laboratorios donde el suministro continuo de gas es fundamental.

2. Reguladores de presión
Los reguladores de presión reducen la presión del cilindro o del suministro a granel a una presión controlada aguas abajo.

El regulador debe seleccionarse de acuerdo con:

Presión máxima de entrada
Presión de salida requerida
Tipo de gas
Tasa de flujo
Temperatura
Limpieza requerida
Compatibilidad de materiales
Para aplicaciones de laboratorio que requieren alta pureza, pueden ser preferibles los reguladores de acero inoxidable con un tratamiento superficial interno adecuado.

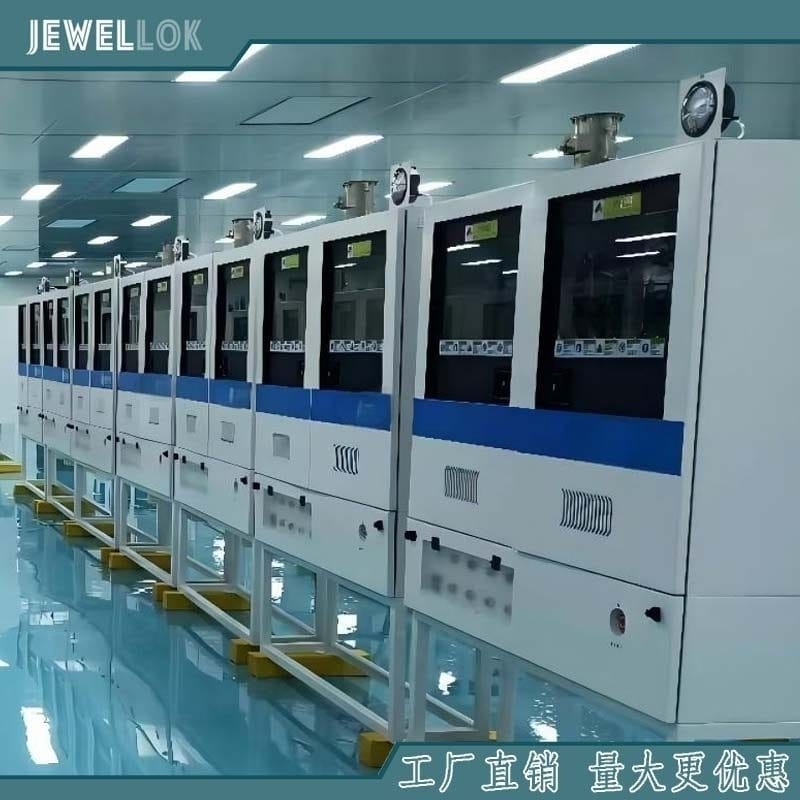

3. Armarios de gas
Los armarios para gases proporcionan un recinto controlado para bombonas de gases peligrosos o especiales. Pueden incorporar ventilación, detección de gases, válvulas automáticas, monitorización de la presión y funciones de parada de emergencia.

Los armarios de gas son especialmente importantes para gases tóxicos, corrosivos, pirofóricos y altamente reactivos.

4. Tuberías y conductos de distribución
El material de las tuberías debe ser compatible con el gas y las condiciones de funcionamiento.

Entre los materiales más comunes se encuentran el acero inoxidable, el cobre, el PTFE y otros materiales de ingeniería. Los tubos de acero inoxidable se utilizan ampliamente para la distribución de gases de alta pureza debido a su resistencia, limpieza y resistencia a la corrosión.

El acabado de la superficie interna adquiere cada vez más importancia a medida que aumentan los requisitos de pureza del gas.

5. Reguladores y válvulas de punto de uso
Los reguladores de punto de uso permiten el ajuste final de la presión cerca de los instrumentos de laboratorio. Las válvulas de aislamiento permiten desconectar equipos individuales o zonas del laboratorio sin interrumpir el suministro de gas a toda la red.

Diseño de un sistema de distribución de gases de laboratorio de alta pureza
La distribución de gas de alta pureza requiere más que simplemente instalar tuberías limpias. Debe considerarse todo el recorrido del gas, desde la válvula del cilindro hasta la conexión final del instrumento.

Los factores de diseño importantes incluyen:

Reducción del volumen muerto: Un volumen muerto excesivo puede aumentar la contaminación y reducir la eficacia de la purga del sistema.

Prevención de fugas: Los accesorios de alta calidad y las conexiones correctamente instaladas son esenciales para mantener la integridad del sistema.

Acabado superficial: Las superficies internas de los tubos deben seleccionarse de acuerdo con la pureza del gas requerida.

Compatibilidad de los materiales: Todos los componentes que entren en contacto con el gas deben ser compatibles con la composición química del gas.

Control de presión: Los reguladores y las válvulas deben mantener condiciones de funcionamiento estables al caudal requerido.

Purga: Unos procedimientos de purga adecuados pueden reducir la humedad, el oxígeno y otros contaminantes antes de la puesta en marcha del equipo.

Para aplicaciones en los sectores de semiconductores, farmacéutico, analítico y otras aplicaciones que requieren una pureza ultraalta, se pueden utilizar tubos de acero inoxidable soldados orbitalmente para reducir los posibles puntos de contaminación y fugas.

Instalación del sistema de distribución de gases de laboratorio
La instalación debe comenzar con una evaluación detallada del consumo de gas del laboratorio, la ubicación de los equipos, los requisitos de almacenamiento de cilindros y los riesgos de seguridad.

El proceso de ingeniería generalmente incluye:

Identifique todos los gases necesarios.
Determinar la pureza del gas y los requisitos de consumo.
Calcular las presiones de entrada y salida necesarias.
Seleccione la fuente de gas y la configuración del colector.
Seleccione reguladores, válvulas y tuberías compatibles.
Diseñar el plano de distribución.
Instale armarios de gas donde sea necesario.
Instalar sistemas de detección y alarma de gas.
Realizar pruebas de presión y fugas.
Purga el sistema antes de ponerlo en marcha.
Etiquete todas las tuberías y salidas.
Establecer procedimientos de inspección y mantenimiento.
Las tuberías de gas deben estar claramente identificadas para evitar la conexión accidental de equipos de laboratorio a la fuente de gas incorrecta.

Consideraciones de seguridad
La seguridad es un aspecto fundamental del diseño de los sistemas de gases de laboratorio.

Los principales riesgos varían según el tipo de gas:

Tipo de gas Consideraciones primarias
Nitrógeno Riesgos por deficiencia de oxígeno y presión
Oxígeno Aceleración de la combustión y limpieza del material
Hidrógeno Inflamabilidad, fugas, riesgo de ignición
Gases tóxicos Exposición y fugas
gases corrosivos Compatibilidad de materiales y exposición química
Gases pirofóricos Encendido y aislamiento de emergencia
Gases de alta pureza Contaminación y fiabilidad del proceso
Las bombonas de gas deben estar debidamente aseguradas y las zonas de almacenamiento deben contar con una ventilación adecuada. Los puntos de cierre de emergencia deben ser accesibles y estar claramente identificados.

La detección de gases debe seleccionarse en función de las propiedades y cantidades de los gases utilizados. Los sistemas de detección pueden conectarse a alarmas sonoras y visuales y, cuando sea necesario, a sistemas de aislamiento automático.

Cómo elegir un proveedor de sistemas de distribución de gases para laboratorio
Seleccionar al proveedor adecuado es importante porque los sistemas de distribución de gases de laboratorio a menudo requieren personalización.

Un proveedor calificado debe poder proporcionar:

Ingeniería de colectores de gas
Soluciones de regulación de presión
Paneles de gas de alta pureza
Gabinetes de gas
Sistemas de manejo de gases especiales
Tubos y accesorios de acero inoxidable
Sistemas de cambio automático
Integración de detección de gases
Pruebas de presión y fugas
Soporte para la puesta en marcha del sistema
El proveedor también debe comprender la diferencia entre los gases de laboratorio de uso general y los gases de alta pureza o peligrosos.

Para los laboratorios que utilizan nitrógeno, oxígeno, hidrógeno y gases especiales simultáneamente, una solución integrada de distribución de gases puede simplificar la gestión del sistema al tiempo que mejora el control operativo.


Conclusión
Un sistema de distribución de gases de laboratorio diseñado adecuadamente para nitrógeno, oxígeno, hidrógeno y gases especiales proporciona un suministro de gas controlado, fiable y seguro desde la fuente hasta los equipos de laboratorio.

Las consideraciones de diseño más importantes incluyen las propiedades del gas, los requisitos de pureza, la presión y el caudal, la compatibilidad de los materiales, la prevención de fugas, la ventilación, la detección de gases, el aislamiento de emergencia y el mantenimiento.

Para gases estándar como el nitrógeno y el oxígeno, el sistema puede ser relativamente sencillo. El hidrógeno y los gases especiales requieren controles de ingeniería adicionales debido a su inflamabilidad, toxicidad, corrosividad, reactividad o requisitos de pureza.

Mediante la combinación de colectores de gas, reguladores, válvulas, armarios de gas, tuberías de distribución, sistemas de monitorización y controles de punto de uso adecuados, los laboratorios pueden construir una infraestructura de gas capaz de soportar instrumentos analíticos, equipos de investigación, procesos piloto y aplicaciones de fabricación avanzada.

En última instancia, un sistema de gases para laboratorio profesional debe diseñarse en función de las propiedades específicas del gas, los requisitos del equipo, la distribución del laboratorio, los códigos aplicables y la evaluación de riesgos, en lugar de utilizar una configuración estándar que sirva para todos los casos.
