Sistema centralizado de suministro de gases para laboratorios, para gases de alta pureza y gases especiales

Sistema centralizado de suministro de gases para laboratorios, para gases de alta pureza y gases especiales

Los laboratorios modernos dependen cada vez más de gases especiales y de alta pureza para instrumentos analíticos, equipos de investigación, sistemas de prueba y procesos experimentales. Gases como el nitrógeno, el argón, el helio, el hidrógeno, el oxígeno, el dióxido de carbono y las mezclas de gases especiales deben suministrarse con presión estable, pureza constante y un control de flujo fiable. Un sistema centralizado de suministro de gases para laboratorio ofrece una solución diseñada para distribuir los gases desde una fuente central controlada a múltiples puntos de uso del laboratorio.

En comparación con las bombonas de gas individuales conectadas directamente a los instrumentos de laboratorio, un sistema centralizado de suministro de gas mejora la gestión del gas, reduce la manipulación de bombonas, simplifica el mantenimiento y proporciona un mejor control de la presión y la calidad del gas. Para laboratorios con múltiples instrumentos o un alto consumo de gas, la distribución centralizada de gas resulta especialmente valiosa.


¿Qué es un sistema centralizado de suministro de gases para laboratorio?
Un sistema centralizado de suministro de gases para laboratorio es una red diseñada para transportar gases desde una fuente central a múltiples puntos de uso dentro de un laboratorio o centro de investigación.

El sistema suele constar de bombonas de gas o fuentes de gas a granel, colectores de bombonas, sistemas de conmutación automáticos o semiautomáticos, reguladores de presión, tuberías de distribución de gas, válvulas de aislamiento, paneles de control de presión, componentes de filtración, dispositivos de monitorización y tomas de gas en el punto de uso.

El proceso básico de suministro de gas es:

Fuente de gas → Colector → Regulación de presión → Tubería de distribución → Control en el punto de uso → Equipo de laboratorio

Según los requisitos del laboratorio, el sistema puede admitir varios tipos de gases simultáneamente. Normalmente, cada gas se suministra a través de una línea de distribución independiente para evitar la contaminación cruzada y mantener la pureza del gas.

Un sistema centralizado bien diseñado no es simplemente un conjunto de tuberías y reguladores. Es un sistema integrado de gestión de gases, diseñado en función de las propiedades del gas, la pureza requerida, la presión, el caudal, la distribución del laboratorio, los requisitos de seguridad y las especificaciones del equipo.

¿Por qué los laboratorios necesitan una distribución centralizada de gases?
Los laboratorios suelen operar varios instrumentos analíticos simultáneamente. Los cromatógrafos de gases, los espectrómetros de masas, los sistemas ICP, los equipos de investigación de semiconductores, las cajas de guantes, los sistemas de vacío, los equipos de pruebas ambientales y otros instrumentos pueden requerir un suministro continuo de gas.

El uso de cilindros individuales para cada instrumento puede generar diversos problemas operativos. El personal de laboratorio debe reemplazar los cilindros con frecuencia, controlar el gas restante, gestionar las diferentes conexiones y mantener múltiples reguladores. El traslado de los cilindros también puede plantear problemas adicionales de seguridad y logística.

Un sistema centralizado de suministro de gases para laboratorios consolida las fuentes de gas en un área de suministro designada y distribuye el gas a través de tuberías especialmente diseñadas.

Las ventajas clave incluyen:

Presión y flujo de gas estables
Reducción de la manipulación de cilindros dentro de los laboratorios
Mejora de la continuidad del suministro de gas
Monitoreo y control centralizados
Sustitución simplificada del cilindro
Menor riesgo de errores de conexión
Mejor aprovechamiento de las fuentes de gas
Expansión más sencilla del sistema
Mejor organización del laboratorio
Compatibilidad con aplicaciones de gas de alta pureza
Para los laboratorios que utilizan equipos analíticos costosos, un suministro de gas estable también puede ayudar a mantener condiciones experimentales y un rendimiento de los instrumentos consistentes.

Componentes principales de un sistema de suministro de gases de laboratorio
1. Fuente de gas y colector de cilindros
La fuente de gas puede consistir en cilindros individuales, haces de cilindros, termos o sistemas de almacenamiento a granel. Para gases de alta pureza y gases especiales, la conexión de la fuente debe ser compatible con el tipo de gas y las especificaciones de la válvula del cilindro.

Un distribuidor de cilindros conecta varios cilindros al sistema de suministro de gas. Según la aplicación, los laboratorios pueden utilizar distribuidores de conmutación manuales, semiautomáticos o totalmente automáticos.

Un colector de conmutación automática permite cambiar de un banco de cilindros vacío o de baja presión a un banco de reserva sin interrumpir el suministro de gas. Esto resulta especialmente útil para instrumentos que requieren un suministro continuo de gas.

2. Reguladores de presión
La regulación de la presión es una de las funciones más importantes de un sistema de gas centralizado.

Las bombonas de gas pueden contener presiones muy elevadas, mientras que los instrumentos de laboratorio suelen requerir una presión de funcionamiento mucho menor y más estable. Un regulador de alta calidad reduce la presión de entrada a una presión controlada en el punto de salida.

Para aplicaciones de alta pureza, los reguladores deben seleccionarse de acuerdo con:

Compatibilidad de gases
Presión de entrada
Presión de salida
Requisitos de flujo
Materiales húmedos
Volumen interno
Rendimiento de fugas
Pureza de gas requerida
Para aplicaciones de ultra alta pureza, los reguladores fabricados con acero inoxidable de alta calidad y diseñados con un bajo volumen muerto interno pueden ayudar a minimizar la contaminación y la adsorción.

3. Gasoducto de distribución de gas
El gasoducto de distribución transporta el gas desde la fuente central hasta los puntos de uso de cada laboratorio.

La selección del material depende del tipo de gas, los requisitos de pureza, la presión, la temperatura y la aplicación. Los tubos de acero inoxidable se utilizan ampliamente para la distribución de gases de alta pureza debido a su buena resistencia mecánica, resistencia a la corrosión y superficies internas limpias.

Para aplicaciones exigentes, los tubos pueden pulirse internamente, limpiarse, pasivarse y ensamblarse mediante soldadura orbital u otros métodos de unión de alta integridad.

El diseño de las tuberías debe minimizar los tramos muertos innecesarios, las curvas pronunciadas y las fuentes de contaminación. Un trazado adecuado también facilita el mantenimiento y la futura expansión.

4. Válvulas y componentes de aislamiento
Las válvulas de aislamiento permiten cerrar secciones del sistema de gas para realizar tareas de mantenimiento sin que ello afecte necesariamente a todo el laboratorio.

Para sistemas de gas de alta pureza, se suelen elegir válvulas de diafragma, ya que su diseño minimiza la contaminación y proporciona un cierre hermético fiable. Según los requisitos del sistema, también se pueden utilizar válvulas de bola, de aguja, de retención y otros componentes especializados.

En la selección de válvulas se deben tener en cuenta la compatibilidad con los gases, la presión de funcionamiento, la temperatura, el tipo de conexión, los requisitos de estanqueidad y la limpieza necesaria.

5. Paneles de gas para punto de uso
Un panel de control de gas en el punto de uso proporciona control de presión local y aislamiento de gas cerca de los equipos de laboratorio.

Los componentes típicos pueden incluir un regulador de presión, un manómetro, una válvula de aislamiento, un dispositivo de alivio, un filtro y una conexión de salida.

El panel de control permite a los operadores ajustar o monitorizar la presión del gas sin necesidad de acceder a la central de suministro. Para laboratorios con distintos instrumentos que requieren diferentes presiones de funcionamiento, la regulación individual en el punto de uso ofrece mayor flexibilidad.

Requisitos de suministro de gas de alta pureza
Los gases de alta pureza y los gases especiales requieren un diseño de sistema más riguroso que la distribución general de gases industriales.

Incluso cuando el gas de origen tiene una pureza extremadamente alta, puede producirse contaminación durante el transporte a través de tuberías, válvulas, reguladores, accesorios o conexiones inadecuados.

Las fuentes de contaminación más comunes incluyen:

XNUMX- Cuantos trabajos generarias si utilizaras y vendieras la capacidad maxima de tu produccion?
Oxígeno
Hidrocarburos
Partículas
Gases residuales del proceso
elastómeros de mala calidad
Componentes limpiados incorrectamente
Exposición atmosférica durante la instalación
Por lo tanto, los sistemas de gas de alta pureza deben utilizar materiales y componentes seleccionados específicamente para el servicio de gas limpio.

El estado de la superficie interna es especialmente importante. Las superficies internas lisas y tratadas adecuadamente reducen la acumulación y adsorción de partículas. Los componentes también deben limpiarse y embalarse minuciosamente antes de su instalación.

Para aplicaciones de ultra alta pureza, la soldadura orbital y las conexiones metal-metal de alta integridad pueden reducir los posibles puntos de fuga y contaminación.

Distribución de gases especiales
Los gases especiales pueden incluir gases tóxicos, corrosivos, inflamables, oxidantes, reactivos o altamente sensibles. Estos gases requieren consideraciones de ingeniería adicionales.

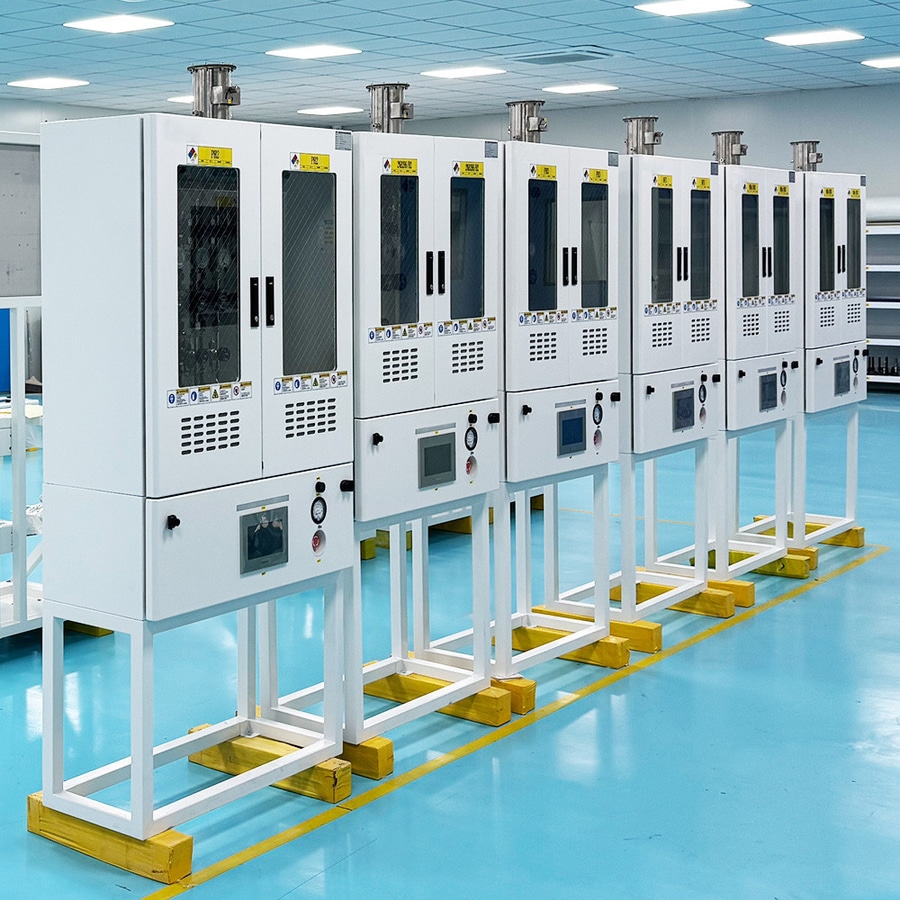

Por ejemplo, los gases tóxicos pueden requerir armarios de gas, sistemas de cierre automático, detección de fugas, ventilación por extracción y sistemas de respuesta ante emergencias. Los gases corrosivos requieren materiales compatibles y una construcción adecuada de válvulas y reguladores.

Los gases inflamables requieren ventilación adecuada, control de la fuente de ignición, protección contra sobrepresión y detección de gases cuando corresponda.

Por lo tanto, el sistema centralizado de suministro de gas debe diseñarse en función de las propiedades específicas de cada gas, en lugar de utilizar una única configuración estandarizada para cada aplicación.

Control de presión y estabilidad del gas
Una presión estable es esencial para muchos instrumentos de laboratorio.

Las fluctuaciones de presión pueden influir en las mediciones analíticas, las condiciones del proceso y el funcionamiento de los instrumentos. Por lo tanto, un sistema centralizado debe mantener niveles de presión adecuados tanto aguas arriba como aguas abajo.

Una arquitectura típica puede incluir una reducción de presión en dos etapas. La primera etapa reduce la presión del cilindro a una presión de distribución intermedia, mientras que la segunda etapa proporciona un control preciso de la presión cerca del punto de uso.

Esta configuración puede mejorar la estabilidad de la presión, especialmente cuando varios instrumentos consumen gas simultáneamente.

Los requisitos de caudal también deben calcularse cuidadosamente. Las tuberías o reguladores de tamaño insuficiente pueden provocar caídas de presión excesivas, mientras que los componentes sobredimensionados pueden aumentar el coste del sistema y el volumen interno.

Control de la pureza del gas y seguridad
Un sistema moderno y centralizado de suministro de gases para laboratorio puede integrar funciones de monitorización y alarma.

Los sensores de presión permiten monitorizar la presión de suministro y distribución, mientras que los detectores de gas permiten identificar fugas peligrosas. Las alarmas automáticas avisan al personal del laboratorio cuando la presión del gas desciende por debajo de un nivel predefinido o cuando se detecta una concentración peligrosa de gas.

Dependiendo de la aplicación, el sistema de control puede monitorizar:

Presión del cilindro
Presión del colector
Presión de distribución
Flujo de gas
Fuga de gas
Concentración de gas
estado de cambio
Estado de la válvula
Condiciones de alarma
En el caso de sistemas de laboratorio críticos, la monitorización puede integrarse en un sistema de gestión de edificios o en una plataforma centralizada de control de instalaciones.

Diseño de un sistema centralizado de suministro de gases para laboratorio
El diseño del sistema debe comenzar con una evaluación detallada de los requisitos del laboratorio.

Los ingenieros deben determinar los gases necesarios, los grados de pureza, las presiones de origen, las presiones de operación, los caudales, el número de puntos de uso, las distancias de las tuberías y los requisitos de expansión futuros.

Un proceso de diseño típico incluye:

Paso 1: Identificar los requisitos de gas

Determinar todos los gases necesarios para los instrumentos y procesos de laboratorio.

Paso 2: Definir la pureza del gas

Determine si la aplicación requiere gas de grado industrial, de alta pureza, de ultra alta pureza o gas especial.

Paso 3: Calcular el caudal y la presión.

Determinar el consumo máximo y normal de cada gas y calcular las pérdidas de presión previstas.

Paso 4: Seleccionar materiales

Seleccione los tubos, válvulas, reguladores, racores, filtros y juntas adecuados en función de la compatibilidad con los gases y los requisitos de limpieza.

Paso 5: Diseñar la red de distribución

Diseñar rutas de oleoductos que minimicen las conexiones innecesarias y faciliten el acceso para el mantenimiento.

Paso 6: Integrar los sistemas de seguridad

Considere la posibilidad de implementar medidas de alivio de presión, cierre de emergencia, detección de gas, ventilación, alarmas y otras medidas de seguridad aplicables.

Paso 7: Prueba y puesta en servicio

El sistema completo deberá someterse a las pruebas de presión, pruebas de fugas, limpieza, purga y puesta en marcha adecuadas antes de su puesta en servicio.

Aplicaciones de los sistemas centralizados de gases de laboratorio
Los sistemas centralizados de suministro de gas se utilizan en una amplia gama de industrias y entornos de investigación.

Laboratorios analíticos
La cromatografía de gases, la espectrometría de masas, la absorción atómica, el ICP y otros instrumentos analíticos pueden requerir gases portadores, gases de calibración o gases de apoyo.

Laboratorios farmacéuticos y de biotecnología
El nitrógeno, el dióxido de carbono, el oxígeno y otros gases pueden utilizarse en cultivos celulares, fermentación, análisis, desarrollo farmacéutico y aplicaciones en atmósferas controladas.

Investigación en semiconductores y fabricación avanzada
Los gases especiales y de alta pureza son fundamentales para el desarrollo de procesos, la investigación de deposición, los experimentos de grabado y la caracterización de materiales. Estas aplicaciones requieren un control especialmente estricto de la contaminación y la pureza del gas.

Universidades e Instituciones de Investigación
Los sistemas centralizados permiten que múltiples laboratorios y grupos de investigación compartan una infraestructura de gas controlada, manteniendo al mismo tiempo un control de presión independiente en el punto de uso.

Pruebas ambientales y de materiales
Las mezclas de gases especiales y los gases de alta pureza se utilizan con frecuencia para la calibración, el funcionamiento de instrumentos, el análisis de emisiones y las pruebas de materiales.

Suministro de gas centralizado frente a suministro de gas en cilindros individuales
Las conexiones individuales para bombonas pueden resultar prácticas para laboratorios pequeños con un consumo limitado de gas. Sin embargo, a medida que aumenta el número de instrumentos, la distribución centralizada se vuelve cada vez más útil.

Elemento Suministro de cilindros individuales Suministro centralizado de gas
Manipulación de cilindros Frecuente Centralizado
Control de presion Local Punto central + punto de uso
Monitoreo de gases Limitada Posibilidad de monitorización centralizada
Expansión Más difícil Más fácil de expandir
Organización del laboratorio Más cilindros cerca del equipo Espacio de trabajo más limpio
Continuidad de suministro Depende del reemplazo del cilindro Se pueden utilizar sistemas de reserva/cambio
Aplicaciones de alta pureza Posibles Más adecuado para la distribución diseñada
La solución adecuada depende del tamaño del laboratorio, el consumo de gas, los requisitos de seguridad, el presupuesto y la configuración del equipo.

Cómo elegir un proveedor de sistemas de gases para laboratorios centralizados
Elegir al proveedor adecuado es importante porque el rendimiento de un sistema de suministro de gas depende tanto de la calidad de los componentes como del diseño de ingeniería.

Un proveedor cualificado debe comprender la compatibilidad de los gases, el manejo de gases de alta pureza, el control de la presión, el diseño de las tuberías, las pruebas de fugas y los requisitos de seguridad del laboratorio.

Para proyectos que involucren múltiples gases o equipos analíticos críticos, los clientes deben evaluar si el proveedor puede ofrecer una solución completa en lugar de solo componentes individuales.

Un proveedor profesional como Jewellok puede ofrecer componentes para el suministro de gas y soluciones de ingeniería para aplicaciones con gases especiales y de alta pureza, incluyendo reguladores, válvulas, colectores, paneles de control de presión y sistemas de distribución de gas. La configuración del sistema se puede personalizar según el tipo de gas, la presión, la pureza, los estándares de conexión y los requisitos del laboratorio.


Conclusión
Un sistema centralizado de suministro de gases de laboratorio para gases especiales y de alta pureza proporciona un enfoque estructurado para alimentar múltiples instrumentos de laboratorio desde una fuente de gas controlada. Al combinar colectores de cilindros, reguladores de presión, tuberías de alta pureza, válvulas, paneles de control, equipos de monitorización y sistemas de seguridad, los laboratorios pueden establecer una infraestructura de gas más organizada y controlable.

Las consideraciones más importantes no se limitan a la presión y el caudal del gas. La compatibilidad de los materiales, la limpieza, la estanqueidad, el control de la contaminación, el diseño de las tuberías, la estabilidad de la presión, la monitorización y la seguridad deben tenerse en cuenta durante la ingeniería del sistema.

A medida que los laboratorios adoptan instrumentos analíticos y procesos de investigación más sofisticados, la distribución fiable de gases cobra cada vez más importancia. Un sistema centralizado diseñado adecuadamente puede proporcionar un suministro estable de gas, garantizando al mismo tiempo la seguridad del laboratorio, la eficiencia operativa, el cumplimiento de los requisitos de alta pureza y la futura expansión del sistema.

Para obtener más información sobre sistemas centralizados de suministro de gases de laboratorio para gases especiales y de alta pureza, puede visitar Jewellok en https://www.jewellok.com/.
