Un sistema de tuberías de gas para laboratorio es una parte fundamental de la infraestructura de un laboratorio moderno. Proporciona un método controlado y fiable para transportar gases como nitrógeno, oxígeno, hidrógeno, helio, argón, dióxido de carbono, aire comprimido y gases especiales desde cilindros, depósitos a granel o sistemas centralizados de suministro de gas hasta los instrumentos y estaciones de trabajo del laboratorio.

A diferencia de las tuberías de servicios públicos convencionales, las tuberías de gas para laboratorio deben diseñarse teniendo en cuenta las propiedades del gas, los requisitos de presión, los niveles de pureza, la compatibilidad, la prevención de fugas, la ventilación y la seguridad del usuario. Un sistema de tuberías de gas para laboratorio bien diseñado puede reducir la manipulación de cilindros, mantener una presión de gas estable, mejorar la pureza del gas y garantizar el funcionamiento continuo del laboratorio.

Este artículo explica los principios clave para diseñar un sistema de suministro de gases de laboratorio seguro y fiable, desde la selección del gas y el dimensionamiento de las tuberías hasta el control de la presión, la selección de materiales, la instalación, las pruebas y el mantenimiento.


Regulador de propano de alta presión ajustable
1. Definir los requisitos de gases del laboratorio
El primer paso para diseñar un sistema de tuberías de gas para un laboratorio es determinar las necesidades reales de gas del laboratorio.

Los distintos laboratorios tienen requisitos de consumo y pureza de gases muy diferentes. Un laboratorio de química universitario puede requerir principalmente nitrógeno, aire comprimido y oxígeno, mientras que un laboratorio analítico puede necesitar nitrógeno, hidrógeno, helio, argón y gases especiales de alta pureza para instrumentos como GC, GC-MS, ICP, LC-MS y otros equipos analíticos.

Antes de diseñar el oleoducto, identifique:

Tipo de gas y propiedades químicas
Pureza de gas requerida
Presión de suministro
Presión de trabajo
Presión máxima permitida
Caudal máximo y promedio
Número de salidas de gas
Demanda simultánea de gas
Distancia entre la fuente de gas y el laboratorio
Necesidades de expansión futuras
Funciones de monitoreo y alarma requeridas
El consumo de gas debe calcularse en función tanto de las condiciones normales de funcionamiento como de la demanda máxima. Diseñar únicamente para el caudal promedio actual puede provocar inestabilidad de presión cuando varios instrumentos operan simultáneamente.

En el caso de los laboratorios que prevean una expansión futura, se debería incorporar capacidad adicional en el diseño inicial siempre que sea factible.

2. Separar las fuentes de gas y las zonas de distribución.
Un sistema de tuberías de gas de laboratorio normalmente consta de varias secciones funcionales:

Fuente de gas → regulación de presión → colector de distribución de gas → tubería principal → tubería ramal → válvula terminal → equipo

La fuente de gas puede incluir cilindros de alta presión, haces de cilindros, tanques de gas licuado, generadores o sistemas centralizados de suministro de gas.

En los sistemas basados ​​en cilindros, un colector de conmutación de gas automático o semiautomático puede mantener un suministro continuo cambiando de un banco de cilindros vacío a un banco de reserva.

El sistema de distribución debe dividirse en zonas apropiadas. Por ejemplo, los gases con diferentes requisitos de presión o pureza no deben compartir la misma configuración de distribución.

Los gases tóxicos, corrosivos, inflamables, oxidantes e inertes requieren consideraciones de seguridad diferentes. Los gases especiales deben aislarse cuando sea necesario y suministrarse a través de componentes compatibles.

3. Seleccionar los materiales adecuados para la tubería.
La selección del material para las tuberías es uno de los aspectos más importantes del diseño de sistemas de gases de laboratorio.

Entre los materiales más comunes se encuentran el acero inoxidable, el cobre y los tubos de polímeros especializados. La elección correcta depende de las propiedades del gas, la presión, los requisitos de pureza, la temperatura y la aplicación.

Acero Inoxidable
El acero inoxidable 316L se utiliza ampliamente en aplicaciones de gases especiales y de alta pureza debido a su buena resistencia a la corrosión, resistencia mecánica y compatibilidad con muchos gases de laboratorio.

Para el suministro de gas de ultra alta pureza, los tubos de acero inoxidable pulidos internamente pueden ayudar a reducir la generación de partículas, la adsorción, la retención de humedad y la contaminación.

Cobre
Los tubos de cobre pueden utilizarse en aplicaciones de laboratorio adecuadas, especialmente para gases en los que se cumplen los requisitos de compatibilidad y pureza del cobre. Sin embargo, siempre se debe evaluar la compatibilidad del material con el gas específico.

Materiales poliméricos
Algunos materiales poliméricos pueden ser adecuados para aplicaciones de laboratorio a baja presión o para gases químicamente agresivos específicos. Sin embargo, deben tenerse en cuenta la permeabilidad, la compatibilidad química, las limitaciones de presión y las características de contaminación.

El material del oleoducto nunca debe seleccionarse únicamente en función del coste. La composición química del gas y la pureza requerida deben ser las consideraciones primordiales.

4. Calcular el diámetro de la tubería y la caída de presión.
El diámetro de la tubería afecta directamente a la velocidad del gas y a la pérdida de presión.

Si la tubería es demasiado pequeña, la caída de presión puede ser excesiva, especialmente cuando varios instrumentos operan simultáneamente. Si es significativamente sobredimensionada, el mayor volumen interno puede aumentar los costos de instalación y generar un inventario de gas innecesario.

El dimensionamiento de la tubería debe tener en cuenta lo siguiente:

Caudal de gas
Presión de suministro
Presión de trabajo
longitud de la tubería
Número de accesorios
Densidad de gases
Temperatura
Caída de presión
Demanda simultánea
La pérdida de presión total incluye la fricción en tramos rectos de tubería, así como las pérdidas debidas a codos, tes, válvulas, reguladores, filtros y otros accesorios.

Para aplicaciones de alta pureza, el diseño también debe minimizar los tramos muertos y las cavidades internas innecesarias. Una distribución compacta puede mejorar la eficiencia del reemplazo de gas y reducir los riesgos de contaminación.

5. Utilice una arquitectura de control de presión multietapa.
Normalmente, las bombonas de alta presión no pueden conectarse directamente a los instrumentos de laboratorio. Se requiere un sistema de reducción y control de presión.

Un sistema típico utiliza un regulador de presión primario cerca de la fuente de gas y un regulador de presión secundario más cerca del punto de uso.

Una arquitectura de control de presión multietapa puede proporcionar un mejor control cuando la presión de la fuente es significativamente mayor que la presión de funcionamiento del equipo.

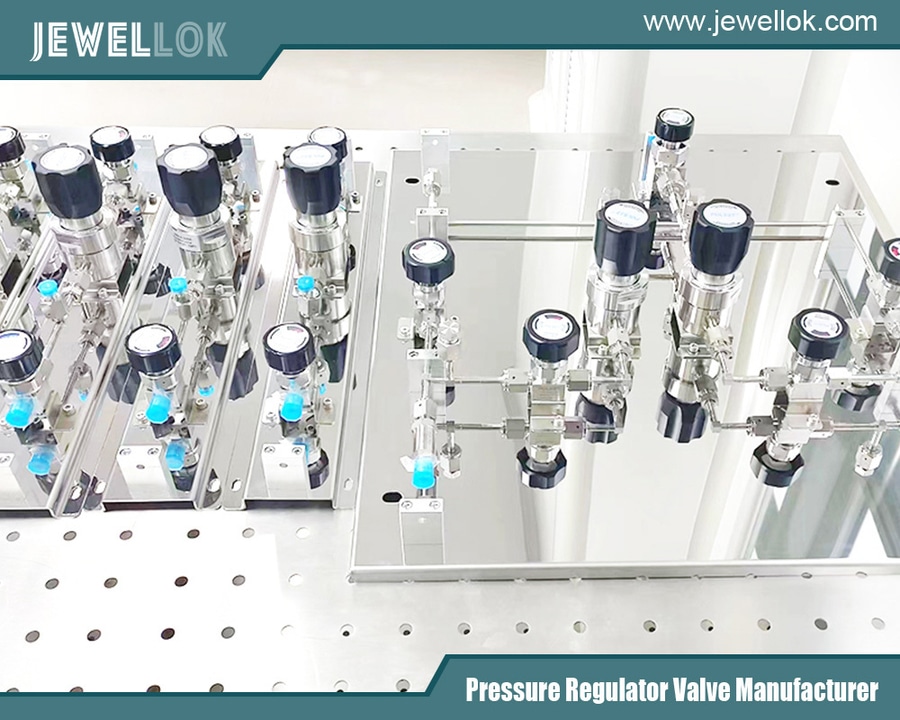

Un panel de control de presión de gas de laboratorio puede integrar:

Reguladores de presión
Válvulas de aislamiento
Manómetros
Sensores de Presión:
Las válvulas de alivio
Filtros
Revisar válvulas
Conexiones de purga
Componentes de cambio automático
Interfaces de monitorización de gases
El regulador debe seleccionarse en función de la presión de entrada, la presión de salida, el caudal, la compatibilidad del gas, el tipo de conexión y la pureza requerida.

En el caso de gases corrosivos o reactivos, los componentes en contacto con el fluido deben estar fabricados con materiales compatibles con el gas.

6. Elija las válvulas y accesorios adecuados.
Las válvulas son esenciales para aislar, controlar, purgar y mantener las tuberías de gas de los laboratorios.

Entre los tipos de válvulas más comunes se incluyen las válvulas de bola, las válvulas de diafragma, las válvulas de aguja, las válvulas de retención y las válvulas de alivio de presión.

Para aplicaciones con gases de alta pureza, se suelen utilizar válvulas de diafragma porque su diseño interno puede reducir la contaminación y minimizar las posibles fugas.

Las válvulas de aguja son útiles cuando se requiere un ajuste preciso del caudal bajo.

Las válvulas de bola se utilizan habitualmente para el aislamiento porque proporcionan un cierre rápido y una caída de presión relativamente baja.

Cada válvula debe seleccionarse en función de su función prevista, en lugar de utilizar un único tipo de válvula en todo el sistema.

La tecnología de conexión también es importante. Se pueden seleccionar racores de compresión, conexiones tipo VCR, tubos soldados orbitalmente y otros métodos de conexión según los requisitos de presión, pureza y mantenimiento.

En sistemas de alta pureza, la soldadura orbital, si se realiza correctamente, puede proporcionar una conexión limpia y uniforme.

7. Diseño para la pureza del gas
La pureza del gas es especialmente importante para los instrumentos analíticos, los laboratorios de semiconductores, los centros de investigación y otras aplicaciones sensibles.

Incluso cuando el gas suministrado desde la bombona tiene una pureza extremadamente alta, puede producirse contaminación dentro del sistema de distribución.

Las posibles fuentes de contaminación incluyen:

XNUMX- Cuantos trabajos generarias si utilizaras y vendieras la capacidad maxima de tu produccion?
Oxígeno
Hidrocarburos
Partículas
Tubería mal limpiada
Desgasificación del elastómero
Piernas muertas
Conexiones mal selladas
materiales incompatibles
Por lo tanto, la tubería debe diseñarse con una superficie interna limpia y una configuración de componentes adecuada.

Los sistemas de alta pureza pueden requerir tuberías limpias y pasivadas, válvulas de diafragma de alta integridad, filtros adecuados y procedimientos de instalación controlados.

El sistema también debería minimizar las ramificaciones innecesarias y las secciones estancadas donde se puedan acumular contaminantes.

8. Incorporar purga y ventilación.
Un sistema de tuberías de gas para laboratorio diseñado correctamente debe incluir disposiciones de purga adecuadas.

Puede ser necesario realizar una purga durante:

puesta en marcha inicial
Sustitución del cilindro
Mantenimiento
Reemplazo de componentes
Cambio de gas
cierre
Recuperación de la contaminación
En función del diseño del sistema y la compatibilidad del gas, se pueden utilizar gases inertes como el nitrógeno para los procedimientos de purga adecuados.

Sin embargo, el gas de purga debe descargarse de forma segura. Las tuberías de ventilación deben dirigirse a un lugar apropiado y diseñarse para evitar la acumulación de gases peligrosos dentro del laboratorio.

Los gases tóxicos, inflamables, con bajo contenido de oxígeno o peligrosos en general requieren un diseño de ventilación y extracción especialmente cuidadoso.

9. Proporcionar detección de fugas y monitoreo de seguridad.
Las fugas de gas son uno de los riesgos más importantes asociados a los sistemas de gas de laboratorio.

Las consecuencias dependen del gas en cuestión. Una fuga de gas inerte puede crear un ambiente con deficiencia de oxígeno, mientras que el hidrógeno y otros gases inflamables pueden generar riesgo de incendio o explosión. Los gases tóxicos o corrosivos pueden representar una amenaza directa para el personal.

Por lo tanto, el sistema de tuberías de gas del laboratorio debe coordinarse con los sistemas de seguridad adecuados.

Dependiendo de la aplicación, estos pueden incluir:

Detectores de gas
monitores de deficiencia de oxígeno
Alarmas de presión
Válvulas de cierre automático
Sistemas de aislamiento de emergencia
Alarmas visuales locales
Alarmas audibles
Sistemas de monitoreo centralizados
Enclavamientos de ventilación
Los detectores de gas deben colocarse según las características físicas del gas. Por ejemplo, la ubicación de un detector debe tener en cuenta si el gas es más ligero o más pesado que el aire y cómo la ventilación del laboratorio distribuye el aire por la sala.

10. Diseñe cuidadosamente el área de conexión del cilindro de gas.
Las bombonas de gas deben estar sujetas de forma segura e instaladas en un lugar adecuado.

La zona de almacenamiento y conexión de cilindros debe contar con ventilación suficiente y permitir a los operarios sustituir los cilindros de forma segura.

Las bombonas deben separarse o controlarse según la clasificación y la compatibilidad del gas.

La zona de conexión debe incluir normalmente válvulas de aislamiento adecuadas, regulación de presión, conexiones flexibles cuando sea necesario y etiquetado.

Las conexiones de los cilindros deben estar protegidas contra daños mecánicos, y las mangueras o tuberías deben ser compatibles con el gas y la presión.

En sistemas de varios cilindros, un colector de gas puede simplificar la distribución y reducir la necesidad de conexiones y desconexiones manuales frecuentes.

11. Etiquete claramente el sistema de tuberías.
Cada gasoducto debe estar claramente identificado.

Las etiquetas deben indicar el nombre del gas y, cuando proceda, la dirección del flujo, la presión, la clasificación de riesgo y el área de servicio.

Se puede utilizar la codificación por colores como método de identificación adicional, pero la identificación escrita del gas debe seguir siendo clara, ya que las convenciones de color pueden variar entre organizaciones y regiones.

Las salidas de los terminales también deben estar claramente señalizadas para evitar la conexión accidental de los equipos al gas incorrecto.

Para los laboratorios que utilizan varios gases especiales, la prevención de conexiones cruzadas es especialmente importante.

12. Instale el sistema siguiendo un procedimiento controlado.
Un buen diseño puede verse comprometido por una mala instalación.

Antes de la instalación, prepare un diagrama detallado de tuberías e instrumentación (P&ID) que muestre las fuentes de gas, los reguladores, las válvulas, los manómetros, los sensores, las tuberías, las salidas, las ventilaciones y los dispositivos de seguridad.

Durante la instalación:

Verifique que los tubos y componentes sean correctos.
Mantenga limpio el interior de los tubos.
Proteja los extremos abiertos de los tubos del polvo y la humedad.
Siga el procedimiento de unión especificado.
Evite flexiones innecesarias y piernas entumecidas.
Asegure correctamente el funcionamiento de las tuberías.
Instale las válvulas en lugares accesibles.
Mantenga una identificación correcta de las tuberías.
Separe los servicios incompatibles cuando sea necesario.
Registrar los resultados de la instalación y la inspección.
Para aplicaciones de alta pureza, la instalación debe realizarse en un entorno controlado, utilizando los procedimientos de limpieza y manipulación adecuados.

13. Realizar pruebas de presión y fugas.
El gasoducto de laboratorio terminado debe someterse a pruebas antes de su puesta en servicio.

Los procedimientos de prueba dependen del diseño del sistema, las normas aplicables, el tipo de gas, la presión nominal y las regulaciones locales.

Las actividades típicas de puesta en marcha pueden incluir:

Inspección visual
Prueba de presión
Prueba de fugas
Pruebas de funcionamiento de la válvula
Pruebas del regulador
Prueba de alarma
Verificación de sensores
Purga
Verificación de identificación de gas
Verificación de flujo
Las pruebas de estanqueidad son especialmente importantes en torno a reguladores, vástagos de válvulas, conexiones, juntas soldadas, conexiones de instrumentos y otros posibles puntos de fuga.

Para sistemas de alta pureza, pueden ser apropiadas las pruebas de fugas de helio u otros métodos sensibles de detección de fugas, según lo especifique la aplicación.

Los resultados de las pruebas deben documentarse como parte del registro de puesta en marcha.

14. Establecer un mantenimiento preventivo
Un sistema de tuberías de gas para laboratorio no es un sistema que se pueda "instalar y olvidar".

Las inspecciones periódicas ayudan a identificar componentes deteriorados antes de que generen problemas operativos o de seguridad.

Los programas de mantenimiento deben abarcar:

Reguladores de presión
Válvulas
Mangueras flexibles
Filtros
Manómetros
de altura
Detectores de gas
Dispositivos de alivio
Soportes de tuberías
Salidas de terminal
Sistemas de cambio automático
Los reguladores y dispositivos de seguridad deben inspeccionarse de acuerdo con las recomendaciones del fabricante y los requisitos aplicables.

Los detectores de gas deben someterse a pruebas y calibrarse a intervalos adecuados.

Cualquier modificación en la tubería debe documentarse para que los diagramas de tuberías e instrumentación (P&ID) y los registros de mantenimiento se mantengan precisos.

15. Trabaje con un fabricante experimentado de sistemas de gases para laboratorio.
El diseño de un sistema de tuberías de gas para laboratorio requiere más que la simple selección de tuberías y válvulas. Requiere un conocimiento integral de la química de los gases, el control de la presión, los requisitos de caudal, el control de la contaminación, la ingeniería de seguridad y las operaciones de laboratorio.

Un fabricante profesional de sistemas de gas para laboratorios puede ayudar a evaluar la fuente de gas, calcular los requisitos de las tuberías, seleccionar componentes compatibles, diseñar paneles de control de presión, configurar colectores de gas y desarrollar un sistema de distribución completo.

Para aplicaciones de gases especiales y de alta pureza, el fabricante debe poder proporcionar tuberías de acero inoxidable, reguladores, válvulas de diafragma, accesorios, paneles de gas, sistemas de conmutación automática y soluciones de monitoreo de seguridad adecuados.

El sistema final debe diseñarse de acuerdo con la aplicación real del laboratorio y los códigos y estándares locales aplicables, en lugar de utilizar una configuración estándar que sirva para todos los casos.


Regulador de propano de alta presión ajustable
Conclusión
Un sistema seguro de tuberías de gas para laboratorio comienza con un conocimiento detallado de las propiedades del gas, su consumo, presión, pureza y las condiciones de funcionamiento del laboratorio. El sistema debe combinar tuberías del tamaño adecuado, materiales compatibles, reguladores de presión fiables, válvulas y conexiones apropiadas, purga eficaz, detección de fugas, ventilación, etiquetado claro y pruebas sistemáticas.

Para el suministro de gases de laboratorio de alta pureza, se debe prestar especial atención a la calidad de las superficies internas, la integridad de las conexiones, el control de la contaminación, la reducción de las zonas muertas y la estabilidad de la presión. En el caso de gases peligrosos, la detección de gases, el cierre de emergencia, la ventilación y el diseño de un sistema de escape seguro se convierten en elementos esenciales del sistema general.

Cuando se diseña y mantiene adecuadamente, un sistema de tuberías de gas para laboratorio puede proporcionar un suministro de gas estable, mejorar la eficiencia del laboratorio, reducir la manipulación de cilindros y crear un entorno de trabajo más seguro para los investigadores y el personal del laboratorio.

El enfoque más eficaz consiste en tratar el gasoducto como un sistema de ingeniería completo, desde la fuente de gas y la etapa de control de presión hasta la conexión final del equipo, en lugar de como una simple red de tuberías y válvulas.
