Armarios de gas semiconductores para el suministro de gases especiales de ultra alta pureza

Armarios de gas semiconductores para el suministro de gases especiales de ultra alta pureza

La fabricación de semiconductores depende del suministro preciso y libre de contaminación de gases de proceso. Desde la deposición y el grabado hasta el dopaje, la limpieza y el acondicionamiento de la cámara, los gases especiales deben suministrarse a los equipos de procesamiento de semiconductores con presión, caudal y pureza controlados. Los gabinetes de gases para semiconductores están diseñados para proporcionar un entorno seguro, fiable y altamente controlado para el almacenamiento y el suministro de estos gases, lo que los convierte en un componente crítico de un sistema de suministro de gases de ultra alta pureza.

Para las fábricas de semiconductores, seleccionar el armario de gas adecuado implica mucho más que elegir un armario para bombonas de gas. Un sistema bien diseñado integra la contención de gas, la regulación de presión, el control automático de válvulas, la detección de fugas, la ventilación, la monitorización de gas, la purga y los enclavamientos de seguridad en un sistema coordinado.

Este artículo explica la construcción, el principio de funcionamiento, los componentes clave, las funciones de seguridad y las aplicaciones de los gabinetes de gas para semiconductores destinados al suministro de gases especiales de ultra alta pureza.


¿Qué es un gabinete de gas para semiconductores?

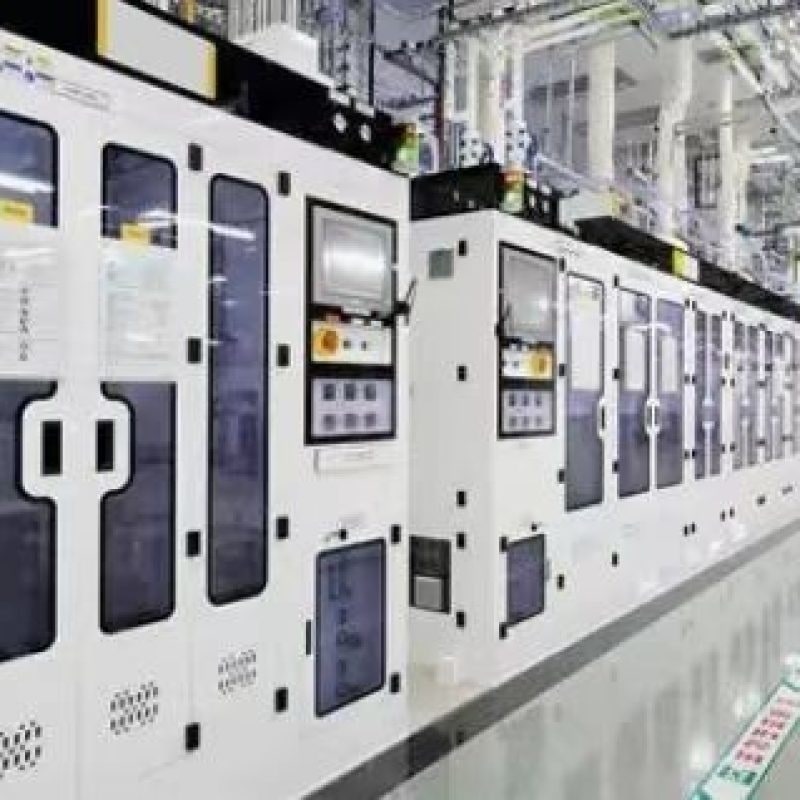

Un armario de gas para semiconductores es un sistema cerrado de manipulación de gases diseñado para almacenar y suministrar de forma segura uno o más cilindros de gas utilizados en los procesos de fabricación de semiconductores y procesos de fabricación avanzada.

A diferencia de los armarios de almacenamiento de gases industriales convencionales, los armarios para gases semiconductores están diseñados específicamente para gases de ultra alta pureza (UHP) y gases especiales . Estos pueden incluir gases corrosivos, tóxicos, inflamables, oxidantes, pirofóricos o peligrosos en general.

Un armario de gas típico cumple varias funciones:

Almacenamiento seguro de bombonas de gas
Suministro controlado de gas
Reducción de la presión
Funcionamiento automático o manual de la válvula
Detección de fugas de gas
Ventilación de escape
Purga y evacuación
Parada de emergencia
Cambio de bombonas de gas
Monitoreo de gases de proceso
Control de sistemas basado en PLC
El gabinete crea un entorno controlado entre la bombona de gas y el equipo de procesamiento de semiconductores. Esto ayuda a proteger a los operarios, las instalaciones y los procesos, al tiempo que mantiene la pureza del gas requerida.

Por qué los gabinetes de gas son fundamentales para el suministro de gas de ultra alta pureza.
Los procesos de fabricación de semiconductores pueden ser extremadamente sensibles a la contaminación. Niveles mínimos de humedad, oxígeno, partículas, hidrocarburos o contaminación metálica pueden afectar la calidad de las obleas y el rendimiento del proceso.

Por este motivo, el sistema de suministro de gas debe minimizar las posibles fuentes de contaminación a lo largo de todo el recorrido del gas.

Un armario de gases para semiconductores suele utilizar componentes de alta pureza, como válvulas de diafragma de acero inoxidable 316L, reguladores, filtros, conexiones VCR, tubos soldados orbitalmente y juntas de alta integridad.

El conducto interno de gas debe diseñarse para minimizar el volumen muerto y la generación de partículas. Se pueden utilizar superficies de acero inoxidable electropulidas o pulidas internamente cuando se requiera una alta limpieza.

Un diseño adecuado del gabinete puede ayudar a mantener una pureza de gas estable desde la conexión del cilindro, pasando por el panel de gas, hasta el sistema de punto de uso.

Componentes principales de un gabinete de gas para semiconductores
Un armario de gas para semiconductores de alto rendimiento combina componentes mecánicos, neumáticos, eléctricos y de seguridad.

1. Conexiones de la bombona de gas
La conexión del cilindro es el punto de partida del sistema de suministro de gas. Dicha conexión debe ser compatible con el gas especial específico y la válvula del cilindro.

Las conexiones de alta pureza pueden utilizar racores de sellado frontal, como las conexiones VCR. Los conectores de cilindro, las mangueras flexibles, las válvulas y los tubos adecuados se seleccionan según el tipo de gas, la presión, la compatibilidad y las normas aplicables.

El diseño de la conexión también debe minimizar la contaminación y garantizar un sellado fiable durante la instalación y la sustitución del cilindro.

2. Válvulas de diafragma de alta pureza
Las válvulas de diafragma se utilizan ampliamente en el suministro de gases para semiconductores porque ofrecen una alta estanqueidad y una baja generación de partículas.

Una válvula de diafragma de ultra alta presión (UHP) generalmente separa el mecanismo de operación del gas de proceso mediante un diafragma metálico. Esta configuración puede reducir el riesgo de contaminación y mejorar el rendimiento del aislamiento.

Dependiendo de la aplicación, el armario de gas puede incluir:

Válvulas neumáticas normalmente cerradas
Válvulas normalmente abiertas
Válvulas de diafragma manuales
válvulas de aislamiento automático
Válvulas de purga
válvulas de ventilación
válvulas de gas de proceso
En el caso de gases especiales corrosivos o tóxicos, la selección del material de la válvula es especialmente importante.

3. Reguladores de presión
La bombona de gas puede contener gas a una presión relativamente alta, mientras que la herramienta de procesamiento de semiconductores requiere una presión mucho menor y controlada con precisión.

Un regulador de presión de alta pureza reduce la presión del cilindro a la presión de suministro requerida.

Según la aplicación, se pueden seleccionar reguladores de una o dos etapas. La regulación de presión de dos etapas proporciona una presión de salida más estable a medida que disminuye la presión del cilindro.

Durante el diseño del sistema, se deben tener en cuenta los materiales del regulador, la construcción del diafragma, el acabado de la superficie interna, la tasa de fugas y el valor Cv.

4. filtros
Se pueden instalar filtros de gas de alta pureza para eliminar las partículas generadas dentro del sistema de suministro de gas.

La selección del filtro depende de:

Tipo de gas
Clasificación de filtración requerida
Tasa de flujo
Presión de trabajo
Temperatura
Compatibilidad química
Caída de presión
Para los procesos de semiconductores sensibles, la construcción del filtro debe ser compatible con el servicio de gas de ultra alta presión (UHP).

5. Tuberías y conexiones de gas
El circuito interno de gas suele utilizar tuberías y conexiones de acero inoxidable de alta pureza.

La soldadura orbital se utiliza con frecuencia para crear conexiones permanentes y de alta integridad, minimizando al mismo tiempo la contaminación interna y las zonas muertas.

Los racores de sellado frontal para videograbadoras pueden utilizarse cuando se requieren conexiones extraíbles para el mantenimiento o la sustitución de componentes.

El diseño general de la tubería debe minimizar las curvas innecesarias, los volúmenes muertos y las zonas de estancamiento.

Cómo funciona un gabinete de gas para semiconductores
La secuencia de funcionamiento depende de si el sistema es manual, semiautomático o totalmente automático.

En un armario de gas automático típico, el gas especial se conecta primero al armario mediante una conexión de cilindro de alta seguridad. Tras la instalación, el sistema realiza los procedimientos adecuados de presión, detección de fugas y purga antes de introducir el gas en la línea de proceso.

Durante el funcionamiento normal, la válvula de aislamiento del cilindro y las válvulas de suministro se controlan según la secuencia programada.

El regulador de presión reduce la presión del cilindro a la presión de suministro especificada. A continuación, el gas pasa por válvulas, filtros y tuberías de alta pureza antes de entrar en el sistema de distribución de gas de la instalación o en la herramienta de proceso.

Si se detecta alguna anomalía, el sistema de control puede activar una secuencia de parada de emergencia.

Dependiendo del diseño, las condiciones anormales pueden incluir:

Fuga de gas
Presión excesiva
Pérdida de flujo de aire de escape
Apertura de la puerta del armario
Detección de fuego
Activación de parada de emergencia
Alarma de detección de gas
Mal funcionamiento de la válvula
El sistema puede cerrar las válvulas de aislamiento automáticas e interrumpir el suministro de gas para reducir la posible liberación de gases peligrosos.

Armarios de gas automáticos y semiautomáticos
Las fábricas de semiconductores pueden seleccionar diferentes niveles de automatización según los requisitos del proceso y el diseño de las instalaciones.

Armarios de gas semiautomáticos
Un armario semiautomático combina acciones manuales del operario con funciones de seguridad automatizadas.

Por ejemplo, la sustitución del cilindro puede realizarse manualmente, mientras que la monitorización de la presión, la monitorización de los gases de escape, el aislamiento de emergencia y las funciones de alarma están automatizadas.

Los sistemas semiautomáticos pueden ser adecuados para aplicaciones donde la flexibilidad operativa y el control de costes son importantes.

Armarios de gas totalmente automáticos
Los armarios de gas totalmente automáticos pueden controlar la conmutación de cilindros, la secuenciación de válvulas, la purga, la monitorización de la presión y las alarmas mediante un PLC o un sistema de control industrial.

En la producción de semiconductores a gran escala, la automatización puede reducir la intervención del operario y mejorar la consistencia del proceso.

Un armario de gas automático también puede comunicarse con el sistema de monitorización de las instalaciones de la fábrica a través de interfaces de comunicación industrial.

Purga y evacuación
La purga es una de las funciones más importantes de un sistema de suministro de gases especiales.

Al reemplazar una bombona de gas, pueden quedar residuos de gas del proceso dentro de las tuberías y los componentes. Si estos residuos son reactivos, tóxicos, corrosivos o sensibles a la humedad, el reemplazo directo de la bombona puede generar riesgos para la seguridad o la contaminación.

Un armario de gas diseñado correctamente puede utilizar un gas de purga inerte, normalmente nitrógeno, para desplazar el gas residual del proceso.

Las secuencias típicas pueden incluir:

Aísle la fuente de gas del proceso.
Cierre las válvulas correspondientes.
Evacúe la tubería de gas.
Introduzca gas de purga de alta pureza.
Repita los ciclos de evacuación y purga cuando sea necesario.
Verifique las condiciones de presión.
Conecte o active el nuevo cilindro.
Realice las comprobaciones de fugas y presión necesarias.
Reanudar el suministro normal de gas.
La secuencia exacta depende de la composición química del gas, la configuración del sistema, los requisitos de las instalaciones y los procedimientos de seguridad aplicables.

Sistemas de seguridad para armarios de gas
La seguridad es un requisito fundamental al manipular gases especiales peligrosos.

Un armario para gases de semiconductores puede incorporar múltiples capas de protección en lugar de depender de un único dispositivo de seguridad.

Detección de fugas
Los sensores de gas pueden detectar gases peligrosos específicos dentro o alrededor del armario. Cuando se detecta una fuga, el sistema de control puede generar una alarma e iniciar una secuencia de parada de emergencia.

Ventilación de escape
La ventilación continua por extracción ayuda a mantener la presión negativa dentro del gabinete y dirige los gases que puedan liberarse hacia el sistema de extracción o de control de emisiones de la instalación.

La monitorización del flujo de aire de escape puede integrarse en el sistema de enclavamiento del armario.

Apagado de emergencia
Las válvulas de cierre de emergencia automáticas pueden aislar la bombona de gas de la línea de proceso posterior.

El sistema de parada de emergencia puede activarse por detección de gas, alarmas contra incendios, pérdida de gases de escape, presión excesiva o señal de parada de emergencia.

Monitoreo de presión
Los sensores e interruptores de presión controlan la presión del cilindro y de la tubería de suministro.

Las condiciones de presión anormales pueden activar alarmas o aislar automáticamente el suministro de gas.

Enclavamientos de puertas
Las puertas de los armarios pueden integrarse con sistemas de seguridad para evitar condiciones de funcionamiento inseguras durante el mantenimiento o la manipulación de cilindros.

Armarios para diferentes gases especiales
El material y la configuración de un armario de gas deben seleccionarse en función de la química del gas.

Los distintos gases semiconductores presentan diferentes riesgos y requisitos de compatibilidad.

Entre los gases especiales más comunes utilizados en la fabricación de semiconductores se incluyen:

Silano (SiH₄)
Amoníaco (NH₃)
Cloruro de hidrógeno (HCl)
Cloro (Cl₂)
gases que contienen boro
gases que contienen flúor
Hexafluoruro de tungsteno (WF₆)
Óxido nitroso (N₂O)
Hidrógeno (H₂)
Trifluoruro de nitrógeno (NF₃)
Diversos gases dopantes y de proceso
Los gases corrosivos pueden requerir materiales en contacto con el fluido resistentes a la corrosión y configuraciones de válvulas especializadas. Los gases tóxicos requieren sistemas adecuados de detección, ventilación y parada de emergencia. Los gases inflamables y pirofóricos requieren medidas de seguridad adicionales según su clasificación específica de riesgo.

Por lo tanto, un armario para gases semiconductores debe diseñarse en función del gas en sí, en lugar de tratarse como un simple contenedor de almacenamiento genérico.

Control de armarios de gas y automatización PLC
Los gabinetes de gas para semiconductores modernos utilizan cada vez más sistemas de control basados ​​en PLC.

Un PLC puede gestionar:

Secuenciación automática de válvulas
Selección de cilindros
Control de la presión
Secuencias de purga
Señales de detección de fugas
Monitoreo de gases de escape
gestión de alarmas
Parada de emergencia
Comunicación con los sistemas de las instalaciones
Una interfaz hombre-máquina (HMI) puede mostrar la presión de funcionamiento, el estado de las válvulas, las alarmas, el estado de los cilindros y la información de mantenimiento.

En las grandes instalaciones de semiconductores, la comunicación con el sistema de monitorización de las instalaciones permite a los operadores supervisar varios armarios de gas desde una sala de control centralizada.

Cómo seleccionar un gabinete de gas para semiconductores
La selección de un armario de gas requiere una combinación de química del gas, requisitos del proceso, requisitos de seguridad e ingeniería del sistema.

Las especificaciones clave incluyen:

Tipo de gas: Identifique si el gas es inerte, corrosivo, tóxico, inflamable, oxidante o pirofórico.

Configuración de cilindros: Determine la cantidad y el tamaño de los cilindros necesarios.

Presión de entrada: Los componentes del gabinete deben estar diseñados para soportar la presión máxima del cilindro.

Presión de salida: Seleccione el regulador y los componentes de control según la presión de suministro requerida.

Caudal: El coeficiente de caudal (Cv) de la válvula, el diámetro de la tubería, la capacidad del regulador y las especificaciones del filtro deben ser compatibles con el caudal requerido.

Compatibilidad de los materiales: Los materiales en contacto con el fluido deben ser compatibles con la química del gas.

Tipo de conexión: Se pueden seleccionar conexiones VCR, soldadas orbitalmente u otras conexiones de alta pureza según los requisitos del sistema.

Nivel de automatización: Elija entre funcionamiento manual, semiautomático o totalmente automático.

Funciones de seguridad: Considere la detección de gases, la monitorización de los gases de escape, la monitorización de la presión, el apagado de emergencia y los enclavamientos de las instalaciones.

Limpieza: Para aplicaciones de ultra alta presión (UHP), el acabado de la superficie interna, la limpieza de los componentes, el embalaje y los procedimientos de montaje son importantes.

Aplicaciones de gabinetes de gas para semiconductores
Los gabinetes de gas para semiconductores se utilizan en todas las instalaciones de fabricación avanzada, incluidas:

Fabricación de obleas semiconductoras
Sistemas CVD
Sistemas ALD
sistemas fotovoltaicos
Grabado con plasma
Implantación de iones
Difusión
limpieza de obleas
Deposición de película fina
Fabricación fotovoltaica
Producción de MEMS
Fabricación de semiconductores compuestos
Laboratorios de investigación y desarrollo
Pueden configurarse como sistemas de un solo cilindro, sistemas de doble cilindro, sistemas de conmutación automática o plataformas de suministro de gas de varios cilindros.

Fabricación de gabinetes de gas para semiconductores a medida
Debido a que los procesos de fabricación de semiconductores varían considerablemente, los gabinetes de gas estándar no siempre cumplen con los requisitos de una fábrica. La ingeniería a medida puede abordar las necesidades específicas de química del gas, configuración de cilindros, rango de presión, caudal, automatización, comunicación e instalación.

Un fabricante cualificado de armarios de gas debería poder proporcionar asistencia técnica desde el diseño del circuito de gas y la selección de componentes hasta el montaje, las pruebas, la documentación y la integración final.

En el suministro de gases especiales de ultra alta presión (UHP), la calidad de los componentes individuales es solo una parte de la ecuación. El sistema completo —que incluye soldadura, limpieza, ensamblaje, pruebas, lógica de control y enclavamientos de seguridad— debe considerarse como una solución integral de suministro de gas.


Conclusión
Los gabinetes de gas para semiconductores son un componente fundamental de los sistemas de suministro de gases especiales de ultra alta pureza. Al combinar componentes de gas de alta pureza con control de presión, secuenciación automática de válvulas, funciones de purga, detección de fugas, ventilación y sistemas de parada de emergencia, los gabinetes de gas proporcionan un suministro de gas controlado y seguro para los exigentes procesos de fabricación de semiconductores.

La elección del gabinete adecuado debe basarse en la composición química del gas, la presión, el caudal, la pureza, la configuración de los cilindros, los requisitos de automatización y las normas de seguridad de la planta. En la fabricación avanzada de semiconductores, un gabinete de gas diseñado correctamente puede garantizar un suministro estable de gas de proceso, minimizando la contaminación y el riesgo operativo.

Para las fábricas de semiconductores, los fabricantes de equipos, los contratistas EPC y los integradores de sistemas de gas que buscan gabinetes de gas para semiconductores de ultra alta pureza (UHP) personalizados, sistemas de suministro de gases especiales, gabinetes de gas automáticos o paneles de gas de alta pureza, trabajar con un fabricante experimentado puede simplificar la integración del sistema y garantizar que la configuración del gabinete se ajuste a los requisitos reales del proceso.
