Guía de selección de cables aislados

{{{sourceTextContent.subTitle}}}

Comparaciones clave de los alambres recubiertos de hilo, de seda, de película y esmaltados

{{{sourceTextContent.description}}}

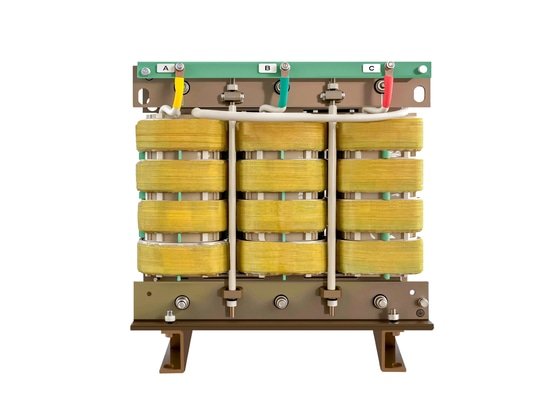

En la fabricación de transformadores y reactores, la selección del cable aislado influye directamente en el rendimiento y la fiabilidad. Estas son las características principales y las aplicaciones de cuatro tipos comunes:

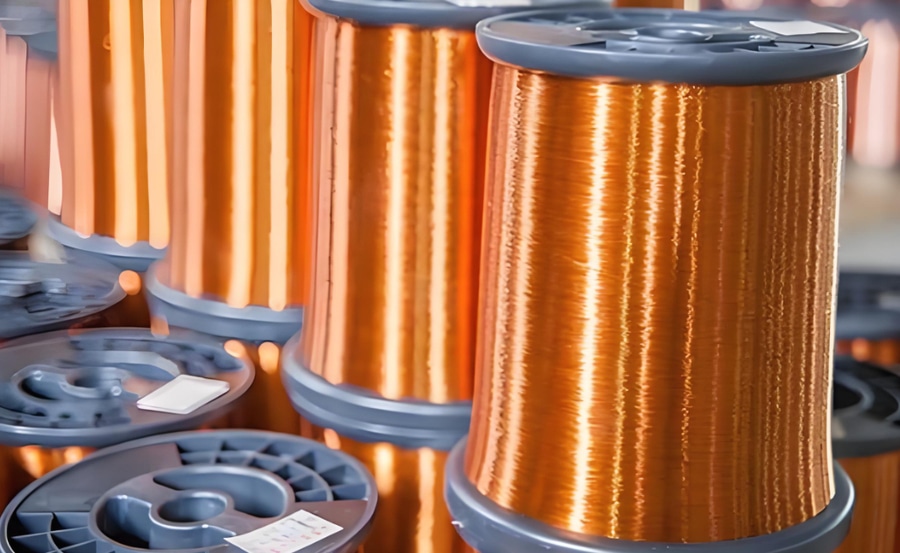

1.Alambre esmaltado:
El más utilizado, con finas capas de barniz polimérico (0,02-0,1 mm), resistencia térmica de hasta 220°C y rigidez dieléctrica de 5-10 kV/mm. Sus ventajas incluyen una gran eficiencia de espacio, flexibilidad y rentabilidad, lo que lo convierte en la mejor opción para transformadores pequeños y medianos y bobinados de motores, especialmente en escenarios de alta densidad de potencia.

2.Alambre recubierto de hilo:
Envuelto con hilo de algodón (0,2-0,5 mm), presenta una resistencia corona superior (tensión de inicio corona entre un 30 y un 50% superior a la del hilo esmaltado) y resistencia a las vibraciones, con una excelente disipación del calor (reduce la temperatura del bobinado entre 15 y 20 °C). Sin embargo, su grueso aislamiento aumenta el volumen y la absorción de humedad, lo que lo limita a equipos de ensayo de alta tensión, maquinaria minera y otros entornos de alta vibración.

3.Alambre recubierto de seda:
Aislado con fibras de seda naturales o sintéticas (0,1-0,3 mm), presenta una pérdida dieléctrica mínima (tanδ < 0,01) y un rendimiento estable en alta frecuencia, lo que lo hace ideal para bobinas de RF e instrumentos de precisión. Su estructura de microfibras permite un ajuste preciso de la capacitancia, pero su elevado coste lo restringe a la electrónica de gama alta.

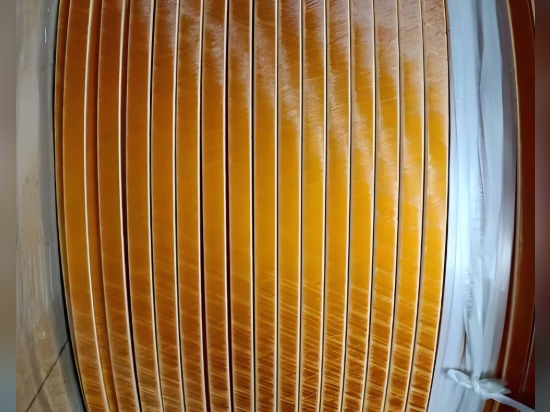

4.Alambre recubierto de película:
El aislamiento con película de polímero (0,05-0,2 mm) ofrece unas prestaciones excepcionales: resistencia térmica de hasta 250 °C, rigidez dieléctrica de 15 kV/mm (3 veces la del alambre esmaltado) y pérdidas dieléctricas ultrabajas. Con nanomodificaciones y diseños multicapa, satisface las exigencias de los vehículos eléctricos, la industria aeroespacial y otros entornos extremos, aunque cuesta entre 2 y 5 veces más que el cable esmaltado.

Consejos de selección:
General Uso: Cable esmaltado (mejor relación coste-rendimiento).
High-Frecuencia/Alta tensión: Hilo recubierto de hilo o de seda (necesidades especiales).
Extreme Condiciones: Hilo recubierto de película (alta fiabilidad).
