¿Cómo optimizar la estructura del transformador para reducir el aumento de temperatura?

{{{sourceTextContent.subTitle}}}

Tecnologías y prácticas clave para optimizar la estructura de los transformadores

{{{sourceTextContent.description}}}

El aumento de temperatura es un factor fundamental que afecta a la fiabilidad, eficiencia y vida útil de los transformadores. Las investigaciones demuestran que por cada 10K de reducción en el aumento de temperatura, la velocidad de envejecimiento de los materiales aislantes puede ralentizarse en un 50%, y la eficiencia puede mejorar entre un 0,3% y un 0,7%. A medida que la normativa mundial sobre eficiencia energética se hace más estricta, la optimización de la estructura de los transformadores para controlar el aumento de temperatura se ha convertido en uno de los principales objetivos del sector. A continuación se presenta un análisis detallado de tres áreas tecnológicas clave:

1. Optimización del sistema central: Innovación sinérgica de materiales y estructura
(1)Innovaciones de materiales

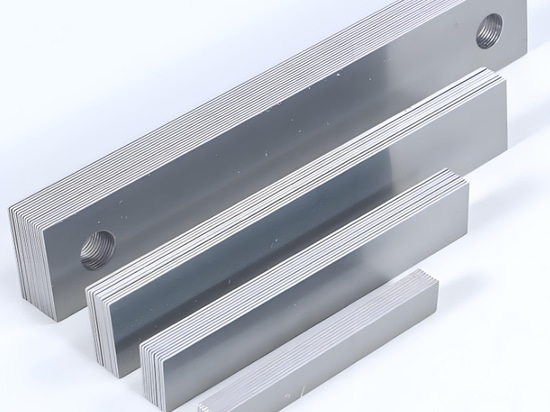

Highly Láminas de acero al silicio permeables (CRGO): El uso de CRGO de 0,23 mm de espesor (por ejemplo, 30JG120) con una proporción de textura Goss superior al 85% reduce las pérdidas por histéresis entre un 40% y un 60%. La pérdida unitaria es de sólo 1,10 W/kg (a una densidad magnética de 1,7 T), un 25% inferior a la del acero al silicio tradicional.

Coating Tecnología: Los revestimientos compuestos de fosfato-silicato aumentan la resistencia del aislamiento interlaminar a 100Ω-cm², reduciendo las pérdidas por corrientes parásitas.

Amorphous Aleaciones: Aunque las pérdidas son tan bajas como 0,20W/kg, su elevado coste (índice de coste de 3,5) y su bajo factor de llenado (0,85) limitan su uso a escenarios específicos.

(2)Innovaciones estructurales
Mitered Diseño de la junta: Un ángulo de unión de 45° reduce la densidad de flujo magnético local de 1,8T a 1,5T, disminuyendo las pérdidas en un 35% y el aumento de temperatura en 4-6K.

Step Junta solapada: Una junta solapada de cinco pasos con una separación de 0,5 mm reduce la corriente en vacío en un 12% y suprime el flujo de fuga transversal en un 50%.

2.Diseño del sistema de bobinado: Optimización del acoplamiento electrotérmico
(1)Selección de conductores
Flat Hilos de cobre: Los conductores transpuestos con una relación anchura/espesor de 3:1 reducen la resistencia de CA en un 15%, con un paso de transposición ≤8mm (para corrientes >1000A).

Insulation Sistema: El papel aislante Nomex® (resistente a 180°C) alcanza un factor de relleno de 0,85, equilibrando la disipación del calor y el aislamiento.

(2)Control del campo térmico

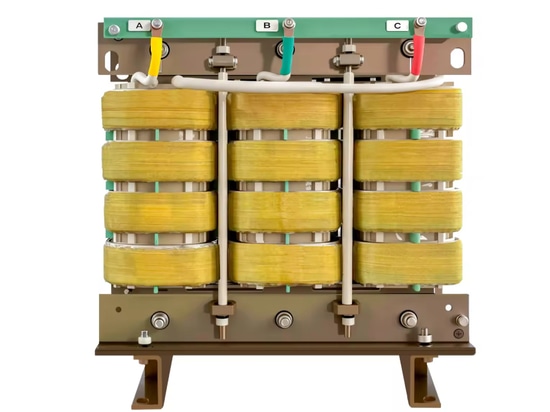

Axial Bobinados divididos: En combinación con conductos de aceite de 6 mm, la velocidad del flujo de aceite aumenta a 0,25 m/s, reduciendo las diferencias de temperatura axial de 20K a 8K.

End Blindajes: Los anillos electrostáticos de cobre reducen la intensidad del campo final en un 43% (de 3,5kV/cm a 2,0kV/cm), disminuyendo el riesgo de sobrecalentamiento local.

3. Actualización del sistema de refrigeración: De pasivo a inteligente
(1)Optimización de la trayectoria del aceite
Turbulent Diseño del flujo: Las anchuras de los conductos de aceite de 6-8 mm (número de Reynolds Re≈4000) mejoran los coeficientes de transferencia de calor entre un 30% y un 50%.

Synthetic Aceite de éster: Con un 15% menos de viscosidad que el aceite mineral, la eficiencia del intercambio de calor mejora en un 20%.

4.Regulación inteligente
Variable-Bombas de aceite de frecuencia: Reducen el consumo de energía en un 50% bajo cargas parciales.

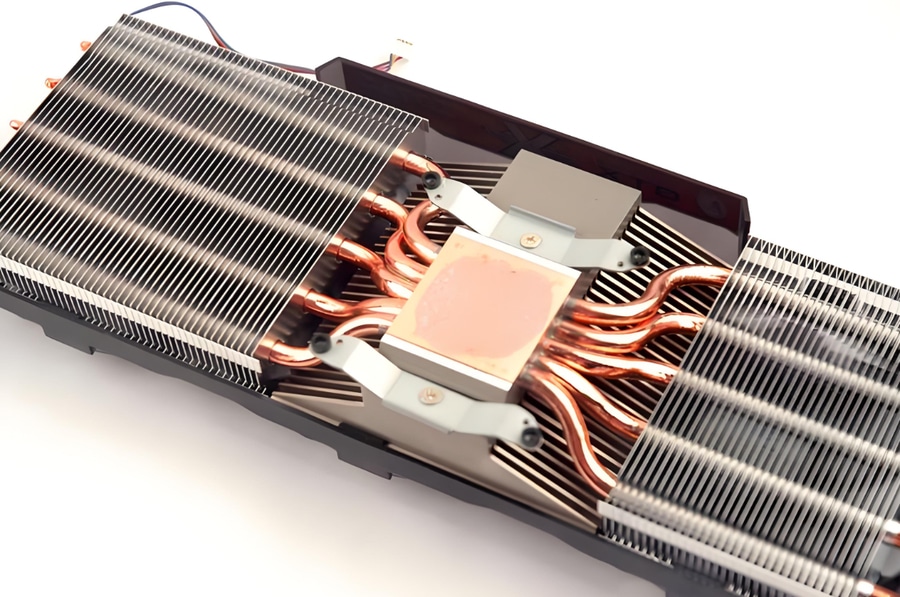

Heat Pipe Technology: Las regiones con puntos calientes pueden manejar flujos de calor de hasta 50 W/cm², adaptándose a las cargas dinámicas.

5.Normas internacionales y tendencias futuras
Current Normas: La norma IEC 60076-14 exige la supervisión de la temperatura de los puntos calientes en tiempo real; la norma china GB 20052-2020 impone una reducción del 20% de las pérdidas en vacío para los transformadores energéticamente eficientes de nivel 1.
Technological Fronteras:
oDigital Twins: Predicción del campo de temperatura en tiempo real para optimizar las estrategias de refrigeración.
oNanofluidos: mejora de los coeficientes de transferencia de calor en más de un 30%.
oSuperconductores de alta temperatura: Eliminan las pérdidas de cobre, revolucionando la reducción del aumento de temperatura.

Conclusión
Si se adoptan todas estas medidas, el aumento de temperatura de los transformadores sumergidos en aceite puede reducirse entre 15 y 25 K, el rendimiento puede mejorar entre un 0,8% y un 1,5% y las emisiones anuales de carbono pueden disminuir entre 5 y 10 toneladas (para un transformador de 1.000 kVA). Se recomienda utilizar plataformas de simulación multifísica para la gestión del aumento de temperatura durante el ciclo de vida.
