Manta aislante para tuberías de escape: aislamiento de tuberías a alta temperatura
{{{sourceTextContent.subTitle}}}

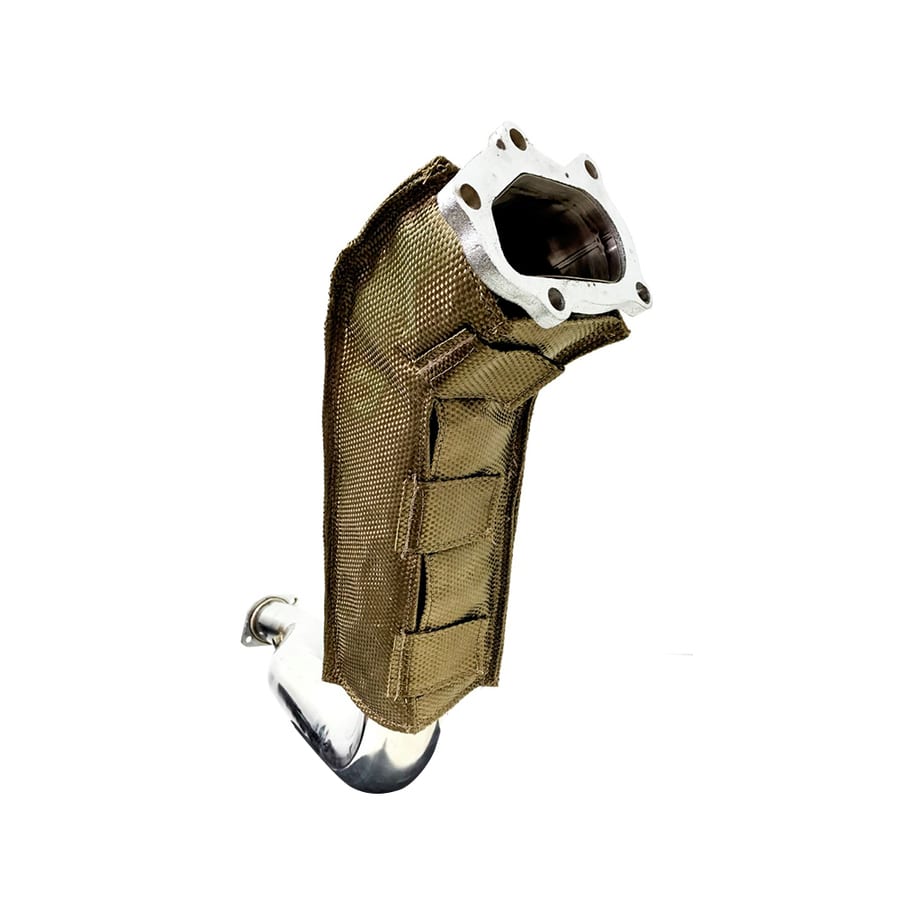

Manta aislante para el tubo de escape
{{{sourceTextContent.description}}}
Manta aislante para tuberías de escape a alta temperatura
Protección térmica flexible para tuberías de escape a alta temperatura
Una manta aislante para tuberías de escape es una solución de aislamiento térmico flexible diseñada para cubrir tuberías de escape a alta temperatura y componentes relacionados. Ayuda a reducir la transferencia de calor del sistema de escape al entorno circundante, al tiempo que ofrece una alternativa práctica a los métodos de aislamiento permanentes.
El aislamiento de tuberías de escape se utiliza ampliamente en motores industriales, generadores diésel, motores marinos, maquinaria pesada, sistemas de generación de energía y otra maquinaria en la que se instalan tuberías de escape calientes cerca de componentes sensibles al calor.
A diferencia del simple envoltorio de los tubos de escape, una manta aislante puede fabricarse como un conjunto moldeado de varias capas que se adapta a la geometría del sistema de escape. También puede diseñarse para poder retirarse cuando sea necesario realizar una inspección o un mantenimiento.
¿Qué es una manta aislante para tubos de escape?
Una manta aislante para tubos de escape es una cubierta de aislamiento térmico prefabricada que se instala alrededor de un tubo de escape caliente o de un componente del sistema de escape.
La manta suele constar de varias capas, cada una de las cuales cumple una función diferente.
Una estructura típica puede incluir:
Capa Función
Tejido interior Protege el aislamiento de la superficie caliente del escape
Aislamiento térmico Reduce la transferencia de calor a través de la manta
Capa reflectante Ayuda a controlar el calor radiante
Cubierta exterior Proporciona protección mecánica y frente a las condiciones ambientales
Sistema de fijación Sujeta la manta alrededor del componente
La estructura concreta puede ajustarse en función de la temperatura de funcionamiento, el entorno de instalación, el espacio disponible y el rendimiento térmico requerido.
En el caso de sistemas de escape complejos, la manta puede constar de varias secciones con formas individuales en lugar de una cubierta continua.
¿Por qué se utiliza el aislamiento de los tubos de escape?
Las tuberías de escape calientes pueden convertirse en una fuente importante de calor no deseado en el interior del compartimento de un equipo.
Cuando un tubo sin aislar funciona a temperaturas elevadas, el calor puede transferirse al aire circundante y a los componentes cercanos. En un compartimento del motor cerrado, esto puede contribuir a un aumento de la temperatura ambiente en torno al cableado, las mangueras, los sensores, los componentes hidráulicos y otros equipos.
El aislamiento de los tubos de escape crea una resistencia térmica alrededor del tubo caliente.
Entre los principales objetivos se pueden incluir:
Reducir la temperatura de la superficie externa
Limitar la transferencia de calor a los equipos circundantes
Reducir la exposición al calor radiante
Mejorar la gestión térmica del compartimento del motor
Proteger los componentes cercanos sensibles a la temperatura
Mejorar la seguridad del operador en torno a superficies calientes accesibles
Reducir la acumulación de calor en espacios cerrados
La reducción real de la temperatura depende de la temperatura de los gases de escape, la estructura del aislamiento, el espesor, las condiciones de instalación y el flujo de aire circundante.
Manta aislante para el tubo de escape frente a envoltura aislante para el tubo de escape
La manta aislante para el tubo de escape y la envoltura aislante para el tubo de escape pueden desempeñar funciones similares de gestión térmica, pero no son necesariamente el mismo tipo de producto.
Una envoltura para el tubo de escape se instala generalmente enrollando el material de forma continua alrededor del tubo.
Una manta aislante para el tubo de escape se fabrica normalmente como un componente aislante específico que puede moldearse alrededor del tubo y fijarse con un sistema de sujeción.
Característica Envoltura para el tubo de escape Manta aislante para el tubo de escape
Método de instalación Enrollado continuo Secciones prefabricadas
Geometría compleja De limitada a moderada Altamente adaptable
Desmontaje A menudo incómodo Puede diseñarse para su desmontaje
Reinstalación Depende del material Por lo general, más fácil
Adaptación a formas personalizadas Limitada Gran capacidad
Acceso para mantenimiento Puede requerir desenrollar Se pueden retirar secciones individuales
Aplicaciones industriales Adecuado Particularmente adecuado
Para un tubo recto sencillo, el envoltorio puede ser suficiente.
Para equipos industriales que contengan codos, bridas, uniones, válvulas, zonas de expansión o componentes desmontables, una manta aislante prefabricada puede ofrecer una solución más práctica.
Materiales utilizados en el aislamiento de tubos de escape
La selección del material depende en gran medida de la temperatura y de los requisitos de la aplicación.
Los tejidos a base de fibra de vidrio suelen considerarse para muchas aplicaciones de protección térmica a altas temperaturas. Para condiciones de temperatura más exigentes, se pueden seleccionar materiales de fibra de sílice y cerámica.
La superficie exterior puede estar formada por tejido de fibra de vidrio, tejido recubierto de silicona, tejido aluminizado, tejido de sílice u otras estructuras textiles resistentes a altas temperaturas.
También se puede incorporar una capa de lámina reflectante cuando sea importante controlar el calor radiante.
Fibra de vidrio
La fibra de vidrio se utiliza ampliamente porque ofrece una combinación de flexibilidad, resistencia térmica, disponibilidad y rentabilidad.
Se puede utilizar como revestimiento de tejido o como parte de una estructura de aislamiento multicapa.
Tejido de sílice
El tejido de sílice es adecuado para aplicaciones que requieren resistencia a temperaturas más elevadas.
Puede utilizarse como tejido interior o exterior, dependiendo del entorno térmico y de los requisitos mecánicos.
Fibra cerámica
El aislamiento de fibra cerámica puede ofrecer un buen rendimiento a altas temperaturas cuando el aislamiento convencional de fibra de vidrio resulta insuficiente.
A menudo se tiene en cuenta para entornos térmicos extremos en torno a los componentes del sistema de escape del motor.
Materiales reflectantes
El papel de aluminio y los tejidos aluminizados pueden utilizarse para reducir la transferencia de calor radiante.
Una capa reflectante resulta especialmente útil cuando el sistema de escape se encuentra cerca de otra superficie sensible al calor.
Diseño de manta aislante desmontable para el sistema de escape
Una de las principales ventajas de un sistema de revestimiento basado en mantas es la posibilidad de que sea desmontable.
Los componentes de escape industriales requieren inspecciones frecuentes.
Puede ser necesario abrir bridas, sustituir sensores o realizar inspecciones periódicas de las conexiones del escape.
Un sistema de aislamiento permanente puede dificultar estas operaciones.
En cambio, una manta aislante desmontable puede dividirse en secciones.
Cada sección puede fijarse con correas, hebillas, ganchos, cordones, alambre u otro sistema de sujeción.
El sistema de sujeción debe permanecer seguro bajo vibraciones y ciclos térmicos, al tiempo que permite al personal de mantenimiento retirar la manta cuando sea necesario.
Aislamiento de tubos de escape para motores industriales
Los motores industriales suelen contar con largos tramos de tubos de escape que conectan el motor, el turbocompresor, el silenciador y la salida de escape.
Estos sistemas pueden funcionar de forma continua durante largos periodos de tiempo.
Se puede utilizar una manta aislante de escape en secciones seleccionadas del tubo donde la gestión térmica sea más importante.
En lugar de aislar todos los componentes de forma indiscriminada, el sistema de protección puede concentrarse en aquellas zonas donde la transferencia de calor plantee mayores problemas técnicos.
Entre ellas pueden figurar:
Colectores de escape
Salidas del turbocompresor
Codos de escape
Tubos de bajada
Secciones rectas de escape
Bridas
Silenciadores
Zonas de expansión del escape
Conexiones de escape del generador
Aislamiento de escape para sistemas de generadores
Los grupos electrógenos suelen funcionar dentro de recintos relativamente compactos.
Por lo tanto, el tubo de escape puede contribuir de manera significativa a la carga térmica dentro del recinto.
Aislar determinados componentes del sistema de escape puede ayudar a reducir el calor liberado al espacio circundante.
Una manta aislante para el escape de un generador puede diseñarse teniendo en cuenta el diámetro del tubo, su trazado, los codos, los puntos de montaje y el espacio libre disponible.
En el caso de equipos que requieren mantenimiento, las secciones desmontables resultan especialmente útiles.
La manta se puede retirar antes de realizar el mantenimiento y volver a colocar en su posición original una vez finalizado.
Aplicaciones de aislamiento de gases de escape en el sector naval
Las salas de máquinas navales presentan una serie de requisitos diferentes.
El espacio es limitado, los equipos están instalados de forma muy compacta y los componentes del sistema de escape pueden encontrarse cerca de sistemas eléctricos, equipos relacionados con el combustible, mangueras y superficies estructurales.
Una manta aislante para el escape puede proporcionar protección térmica localizada sin necesidad de un escudo rígido alrededor de todo el sistema de escape.
Para aplicaciones navales, el material exterior y el sistema de fijación también deben seleccionarse en función del entorno circundante.
Mantas aislantes para el escape a medida
Los sistemas de escape rara vez son idénticos de una máquina a otra.
Incluso dos motores que utilicen componentes de escape similares pueden presentar diferencias en el trazado de los tubos, la posición de las bridas, los soportes, las holguras o los requisitos de mantenimiento.
Por este motivo, las mantas aislantes para sistemas de escape a medida suelen ser más prácticas que las cubiertas genéricas.
Se puede fabricar una manta a medida adaptada a:
Diámetro del tubo
Longitud del tubo
Codos
Bridas
Reductores
Juntas de dilatación
Sensores
Soportes
Puntos de conexión
Zonas de acceso
La manta también puede dividirse en varias secciones cuando sea necesario.
Este enfoque permite integrar la protección térmica en el diseño mecánico del sistema de escape, en lugar de considerar el aislamiento como un elemento secundario.
Cómo especificar una manta aislante para tubos de escape
Antes de encargar una manta aislante para tubos de escape, deben establecerse varios parámetros.
Temperatura de funcionamiento
Indique la temperatura normal y la máxima prevista del tubo de escape.
El aislamiento y la composición del tejido deben seleccionarse en función del entorno térmico real.
Dimensiones del tubo
El diámetro exterior del tubo, su longitud, los codos y la geometría de las conexiones son importantes para determinar el patrón de la manta.
Espesor del aislamiento
El espesor afecta tanto al rendimiento térmico como al espacio libre disponible para la instalación.
El aislamiento más grueso posible no es necesariamente la mejor solución si el equipo circundante deja un espacio limitado.
Entorno de instalación
Tenga en cuenta las vibraciones, la humedad, la exposición al aceite, el contacto mecánico, el flujo de aire y la accesibilidad.
Requisitos de mantenimiento
Si el componente del tubo de escape requiere un mantenimiento periódico, especifique desde el principio un diseño desmontable.
Temperatura externa requerida
Cuando el objetivo sea la seguridad del personal o la protección de los componentes, defina la temperatura superficial externa deseada o el objetivo de gestión térmica.
Consideraciones técnicas para el revestimiento de los tubos de escape
Un buen sistema de revestimiento debe hacer algo más que soportar la temperatura.
Debe permanecer mecánicamente estable durante el funcionamiento.
Las vibraciones del motor pueden provocar movimientos repetidos entre el tubo de escape y el sistema de aislamiento. La dilatación térmica también puede alterar las dimensiones del tubo durante el funcionamiento.
Por lo tanto, la manta debe diseñarse con la flexibilidad y los sistemas de fijación adecuados.
El espacio libre es otra consideración importante.
El diámetro total del sistema aislado puede ser significativamente mayor que el diámetro original del tubo de escape. El diseñador debe verificar que la manta no interfiera con el cableado, las mangueras, los soportes, las cubiertas del motor o los componentes adyacentes.
En el caso de los sistemas desmontables, los puntos de fijación también deben colocarse de manera que los técnicos puedan acceder a ellos sin necesidad de desmontar equipos ajenos a la aplicación.
¿Cuándo se debe elegir una manta aislante para el tubo de escape?
Una manta aislante para el tubo de escape resulta especialmente adecuada cuando la aplicación requiere:
Aislamiento térmico flexible
Protección alrededor de geometrías irregulares del tubo de escape
Aislamiento desmontable
Una temperatura exterior reducida del tubo
Protección para los componentes cercanos
Mejora de la gestión térmica de la sala de máquinas
Aislamiento a medida
Acceso reutilizable para el mantenimiento
Para aplicaciones sencillas, puede ser suficiente un manguito o una envoltura estándar para el tubo de escape.
Para sistemas de escape industriales más grandes, con una geometría compleja y requisitos de mantenimiento regulares, una manta aislante fabricada a medida puede ofrecer una mayor flexibilidad.
