Qué hay que tener en cuenta antes de comprar una cámara térmica para inspecciones eléctricas

{{{sourceTextContent.subTitle}}}

Una lista de criterios para la compra de una cámara térmica destinada a inspecciones eléctricas debe partir de la tarea sobre el terreno, no de la gama de productos. La cámara debe ayudar a tu equipo a detectar calor anómalo, identificar el activo concreto y elaborar un informe que sirva de base para la intervención de los equipos de mantenimiento. La

{{{sourceTextContent.description}}}

Una lista de criterios para la compra de una cámara térmica destinada a inspecciones eléctricas debe partir de la tarea sobre el terreno, no de la gama del producto. La cámara debe ayudar a tu equipo a detectar calor anómalo, identificar el activo concreto y elaborar un informe que permita a los equipos de mantenimiento tomar medidas. El modelo adecuado no siempre es el más caro. Es la cámara que se adapta a tu distancia de inspección, al acceso a los armarios, al flujo de trabajo de generación de informes y al nivel de riesgo eléctrico.

Para el mantenimiento rutinario de la planta, eso puede significar una cámara portátil ligera con una batería de larga duración. Para inspecciones de aparamenta, subestaciones y líneas de transmisión, puede significar una mejor óptica, enfoque y resolución. En el caso de los armarios sellados del cuadro eléctrico principal («MSB») o del cuadro eléctrico de emergencia («ESB»), u otros armarios de distribución, puede implicar añadir un sistema fijo de monitorización térmica en lugar de depender únicamente de rondas manuales.

La OSHA señala que la electricidad es un grave peligro en el lugar de trabajo, con riesgos que incluyen descargas eléctricas, electrocución, incendios y explosiones. Las cámaras térmicas permiten realizar inspecciones sin contacto, pero no sustituyen a las prácticas de trabajo eléctrico cualificadas, al EPI ni a los procedimientos de la obra.

Respuesta rápida: ¿Qué debes comprobar primero?
Antes de comprar una cámara térmica para inspecciones eléctricas, comprueba la cámara con respecto al objetivo más pequeño, la distancia de trabajo real y el informe que tu equipo necesita tras la inspección.

Qué hay que comprobar y por qué afecta a las inspecciones eléctricas
Resolución térmica: determina si los terminales pequeños, los terminales de conexión y las uniones de cables se ven con suficiente claridad como para inspeccionarlos.
IFOV y distancia de trabajo: indica si la cámara puede medir el objetivo desde una posición de inspección segura.
Método de enfoque: Se necesita una imagen nítida para un análisis fiable de la temperatura.
Campo de visión: Las vistas amplias son útiles en el interior de los armarios; las vistas estrechas, con objetivos distantes.
Rango de temperatura: El rango debe abarcar las temperaturas de funcionamiento normal y las de posibles fallos.
Parámetros de medición: La emisividad, la temperatura reflejada y los ajustes de distancia afectan a las lecturas sobre el terreno.
NETD: un NETD más bajo ayuda a revelar diferencias de temperatura más pequeñas; no refleja la precisión de la medición.
Software e informes: los equipos necesitan imágenes anotadas, informes repetibles, exportación de datos y registros de tendencias.
Durabilidad y autonomía de la batería: las inspecciones eléctricas suelen implicar largos recorridos, salas polvorientas y patios al aire libre.
Modo de despliegue: Las cámaras portátiles son adecuadas para rondas de inspección; las cámaras fijas, para armarios cerrados y la monitorización continua.
Comprueba el detalle de la imagen antes de fijarte en el precio
Detalle de la imagen y tamaño del objetivo
El detalle de la imagen es el primer criterio de compra, ya que las averías eléctricas suelen aparecer en piezas pequeñas. El cuerpo de un disyuntor es fácil de ver. Un terminal suelto, una unión de barra colectora oxidada o un extremo de cable sobrecalentado pueden ser mucho más pequeños.

Empieza por la resolución térmica. La resolución básica puede servir para escaneos de cerca de paneles cuando el objetivo es grande y el objetivo es una detección básica de puntos calientes. Los equipos de conmutación densos, los paneles MSB/ESB abarrotados y los informes de los clientes suelen requerir más píxeles sobre el objetivo. Un mayor detalle térmico facilita la identificación del componente, la comparación de fases y el respaldo del registro de mantenimiento.

Inspección de equipos
IFOV, distancia y enfoque
A continuación, pregunte por el IFOV, o campo de visión instantáneo. El IFOV indica qué área cubre cada píxel del detector a una distancia determinada. En lenguaje sencillo, responde a esta pregunta: ¿puede la cámara ver la pieza que le interesa desde el lugar en el que el inspector está autorizado a situarse?

Esta pregunta resulta más útil que preguntar únicamente por la resolución. Una cámara de 256×192 utilizada a un metro de distancia de un armario puede mostrar claramente un terminal. La misma cámara utilizada a varios metros de distancia puede no ofrecer suficiente detalle para un conector pequeño. En el caso de trabajos en líneas de transmisión, la distancia puede ser mucho mayor, por lo que la elección del objetivo y un campo de visión más estrecho cobran mayor importancia.

El enfoque es el siguiente aspecto que hay que comprobar. Las cámaras de enfoque fijo son más rápidas y sencillas para trabajos cercanos y repetitivos, como las rondas rutinarias de inspección de paneles. El enfoque manual, el enfoque automático o el enfoque asistido resultan más útiles cuando cambia la distancia al objetivo, los componentes son pequeños o las inspecciones incluyen subestaciones y equipos aéreos. Si la imagen no es nítida, las lecturas de temperatura y las etiquetas de los componentes pierden fiabilidad.

Confirma la configuración de la medición, no solo el rango de temperatura
Rango, precisión y sensibilidad
El rango de temperatura es importante, pero solo es una parte de la configuración de la medición. Para muchas aplicaciones de mantenimiento eléctrico, una cámara que cubra hasta unos 550 °C o 650 °C ofrece un margen suficiente para la inspección de cuadros, interruptores, barras colectoras, empalmes de cables y equipos. Los procesos industriales a alta temperatura requieren rangos de temperatura más elevados, pero la mayoría de los compradores de equipos de inspección eléctrica no deberían seleccionar una cámara basándose únicamente en la temperatura máxima nominal.

Las especificaciones de precisión de medición deben interpretarse con cuidado. Muchas cámaras térmicas industriales especifican una precisión de ±2 °C o ±2 % de la lectura en condiciones definidas. Eso no significa que todas las lecturas sobre el terreno vayan a coincidir con esa cifra. Las lecturas reales se ven afectadas por el material de la superficie, el tamaño del objetivo, la distancia, el ángulo de visión, el calor reflejado, el enfoque y el estado de calibración.

El NETD suele malinterpretarse. El NETD se refiere a la sensibilidad térmica, es decir, a la diferencia de temperatura mínima que la cámara puede distinguir en condiciones de prueba. Un NETD más bajo ayuda a revelar patrones térmicos sutiles. No equivale a la precisión de la temperatura sobre el terreno. Una cámara puede tener un NETD bajo y, aun así, ofrecer lecturas deficientes si la emisividad es incorrecta o si el objetivo es demasiado pequeño en la imagen.

Emisividad, carga y contexto de campo
La emisividad es una de las variables más importantes en las inspecciones eléctricas. El metal pintado, el cobre oxidado, el aislamiento, las etiquetas, las barras colectoras brillantes y los herrajes chapados emiten y reflejan la radiación infrarroja de forma diferente. Una cámara utilizada para la termografía eléctrica debe permitir al usuario ajustar la emisividad y, cuando sea necesario, tener en cuenta la temperatura reflejada.

La condición de carga también forma parte de la configuración. Las inspecciones térmicas resultan más útiles cuando el equipo funciona bajo una carga significativa y estable. Es posible que un circuito con poca carga no muestre un problema incipiente. Un cambio repentino en la carga puede hacer que un componente normal parezca anómalo durante un breve periodo de tiempo. Por ese motivo, el informe debe registrar las condiciones de carga, la temperatura ambiente, la hora de la inspección y, siempre que sea posible, el componente exacto inspeccionado.

Para los programas con sede en EE. UU., la norma NFPA 70B es una referencia útil para el mantenimiento, mientras que la NFPA 70E se utiliza habitualmente para las prácticas de seguridad eléctrica en el lugar de trabajo.

Adaptar la cámara al equipo eléctrico
Una cámara de inspección eléctrica debe elegirse en función del equipo en cuestión, no en función de una gama genérica de productos. Los cuadros MSB/ESB, los armarios sellados, las subestaciones y las líneas de transmisión plantean requisitos distintos en cuanto a distancias, acceso y necesidades de generación de informes.

Instalación eléctrica: qué comprobar antes de comprar
Cuadros MSB/ESB: campo de visión (FOV) lo suficientemente amplio, rendimiento de enfoque cercano, captura de imágenes visibles y documentación rápida.
Armarios de distribución: cuerpo compacto, fácil manejo con una sola mano, alineación clara entre imágenes térmicas y visibles, y nomenclatura sencilla de las imágenes.
Aparamenta: mayor resolución, enfoque estable, identificación clara de los componentes y facilidad de uso a distancia de seguridad.
Pasacables de transformadores: mejor óptica, comparación de tendencias, compatibilidad con imágenes visibles y registros de inspección repetibles.
Empalmes y terminaciones de cables: buen nivel de detalle en primer plano, control de la emisividad, herramientas de diferencia de temperatura y anotaciones en las imágenes.
Líneas de transmisión: opciones de campo de visión más estrecho o teleobjetivo, soporte para trípode, control preciso del enfoque y registros de ubicación.
Armarios sellados: considere la monitorización térmica fija, PoE, salida de alarma e historial de tendencias en el software.
Detección de fallos en los bujes de transformadores
MSB, ESB y armarios de distribución
En el caso de los MSB/ESB y los armarios de distribución, el inspector suele trabajar a corta distancia. Un amplio campo de visión ayuda a capturar toda la sección, pero la cámara debe seguir siendo capaz de distinguir los terminales y los terminales de cable. Si el armario está abarrotado, la fusión de doble espectro o una imagen de referencia en luz visible pueden facilitar la comprensión del informe.

Aparamenta, subestaciones y líneas
En el caso de la aparamenta y las subestaciones, la distancia se convierte en un factor más importante. Es posible que los inspectores tengan que situarse fuera de un perímetro o detrás de una barrera. En ese caso, el enfoque y el IFOV (campo de visión intercalibrado) son más importantes que una simple cifra de resolución. Una cámara que ofrezca una imagen excelente a un brazo de distancia puede no ser suficiente para un pasacables o un conector situado a varios metros de distancia.

En el caso de los empalmes y terminaciones de cables, la repetibilidad es muy valiosa. El equipo debe poder capturar el mismo componente a lo largo del tiempo, comparar el aumento de temperatura y revisar imágenes anteriores. Si el programa de inspección forma parte de las tareas de las empresas de suministro eléctrico, la elaboración de informes y el archivo pueden llegar a ser tan importantes como la captura de imágenes.

Detección de fallos en disyuntores
Comprueba el software, los informes y la exportación de datos antes de comprar
Archivos de informes y flujo de trabajo sobre el terreno
La cámara es solo el punto de partida del flujo de trabajo de inspección. Si el equipo no puede crear un informe claro, comparar imágenes históricas o exportar datos útiles, el programa de inspección pierde valor una vez finalizada la ronda de campo.

Empiece por el tipo de archivo. Para el mantenimiento eléctrico, las imágenes fijas radiométricas suelen ser más útiles que las capturas de pantalla normales, ya que conservan los datos de temperatura para su análisis posterior. Las imágenes visibles también son útiles, ya que el revisor necesita saber qué interruptor, terminal o empalme de cable aparece en la imagen térmica.

Un buen informe de inspección eléctrica debe incluir el identificador del activo, la imagen térmica, la imagen visible, los marcadores de medición, las condiciones de inspección, los ajustes de emisividad cuando sea pertinente, las notas sobre la carga, el nivel de prioridad y la acción recomendada.

Revisión móvil y análisis en PC
Para el trabajo de campo móvil, el TI Studio Mobile Client de Raythink permite la vista previa en tiempo real, el análisis de temperaturas y la generación de informes para cámaras termográficas portátiles. El flujo de trabajo de esta aplicación resulta útil cuando los inspectores necesitan compartir los resultados poco después de una visita al emplazamiento.

Para un análisis más profundo, TI Studio PC Client admite análisis en línea y sin conexión, herramientas de medición de puntos, líneas y áreas, curvas de tendencia, exportación de datos, plantillas de informes personalizadas, reglas de alarma y registros históricos de alarmas. Vale la pena comprobar estas funciones antes de la compra si tu programa de inspección depende de informes repetibles.

Una prueba práctica es muy sencilla: pide al proveedor que genere un informe de muestra a partir de una situación real de inspección. Si el informe es difícil de leer, complicado de editar o carece de los datos que utiliza tu equipo de mantenimiento, es posible que la cámara no se adapte al flujo de trabajo.

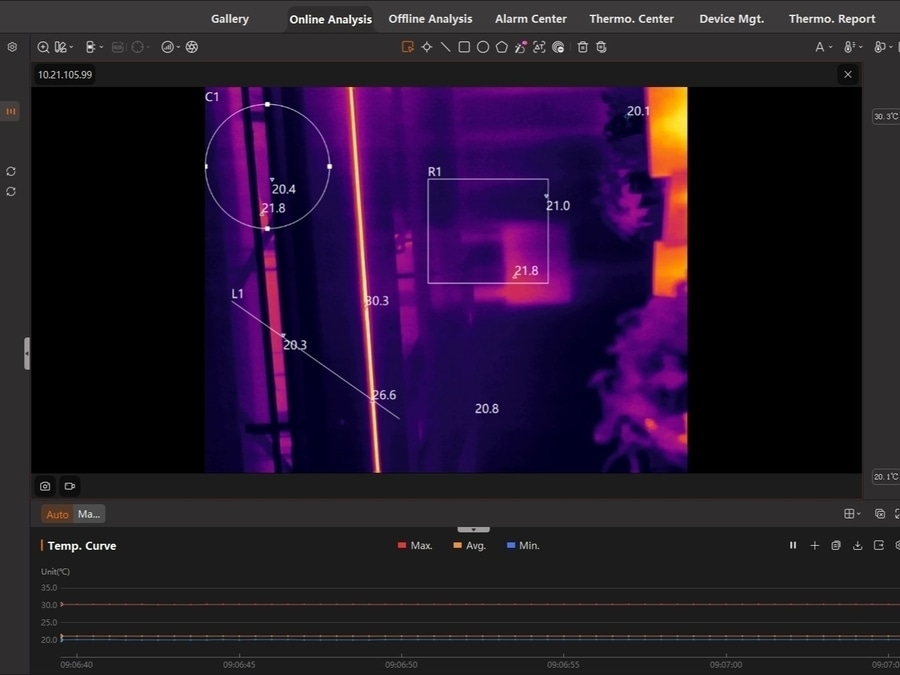

Potentes capacidades de análisis
Comprueba la durabilidad, la alimentación y la calibración
Protección y duración de la batería
La inspección eléctrica no es un trabajo de oficina tranquilo. Una cámara puede utilizarse en salas eléctricas polvorientas, zonas de equipos calientes, patios al aire libre, sobre escaleras, zanjas de cables y largos recorridos por la planta.

Comprueba primero el índice de protección contra la entrada de agua y polvo. El índice IP54 puede ser suficiente para muchas tareas manuales de planta y mantenimiento, mientras que las instalaciones fijas en entornos más hostiles pueden necesitar un índice más alto. Si la cámara se va a instalar dentro de un armario, cerca de polvo o en una sala con mucha humedad, comprueba tanto el índice de protección de la cámara como la temperatura y la humedad de funcionamiento permitidas.

Lo siguiente es la duración de la batería. Un dispositivo con dos horas de autonomía puede ser suficiente para comprobaciones rápidas o como herramienta de reserva. Las rondas de mantenimiento que duran todo el día suelen requerir una batería de mayor autonomía, baterías sustituibles in situ, carga rápida o un plan de recarga claro. Pregunta si la autonomía indicada varía en función del uso de Wi-Fi, el brillo de la pantalla, la grabación de vídeo o las bajas temperaturas.

Calibración y servicio técnico
La calibración no debe dejarse para el último momento. Pregunte cómo se calibra la cámara, qué certificado se incluye con ella, con qué frecuencia se recomienda la recalibración y dónde se gestiona el servicio técnico.

Decídase entre la inspección portátil y la monitorización fija
Inspección portátil
Utilice una cámara portátil cuando la ruta de inspección cambie, cuando el equipo necesite una resolución de problemas flexible o cuando un técnico deba verificar un hallazgo in situ. Una cámara termográfica portátil resulta adecuada para rondas programadas, inspecciones de contratistas, comprobaciones tras reparaciones y tareas mixtas de mantenimiento eléctrico en cuadros, motores, transformadores y empalmes de cables.

Monitorización fija
Utilice la monitorización térmica fija cuando el objetivo sea repetitivo, el acceso sea limitado y el riesgo justifique la recopilación continua de datos. Muchos programas de inspección de aparamenta siguen recurriendo a cámaras portátiles para las rondas programadas, especialmente cuando los técnicos necesitan flexibilidad para trabajar en varios cuadros. La monitorización fija es más adecuada para armarios sellados o de difícil apertura, puntos conocidos de sobrecalentamiento, armarios de distribución compactos, salas de baterías, salas de alimentación de centros de datos y activos que requieren registros de tendencias o salida de alarmas entre inspecciones manuales.

Un dispositivo fijo compacto puede supervisar los mismos puntos a lo largo del tiempo, aplicar reglas de alarma y enviar datos al software. Solo debe seleccionarse cuando estén claros los puntos supervisados, la posición de montaje, el campo de visión, la lógica de alarma y la interfaz de datos.

Muchos programas eléctricos utilizan ambos enfoques: monitorización fija para activos de gran valor o de difícil acceso, y cámaras portátiles para rondas rutinarias y verificaciones in situ.

Preguntas que hay que plantear al proveedor antes de emitir la orden de compra
Preguntas previas a la compra
Antes de realizar un pedido, plantee preguntas que relacionen la ficha técnica con el emplazamiento:

¿Cuál es el componente más pequeño que esta cámara puede medir de forma fiable a la distancia de trabajo del emplazamiento?
¿Puede mostrar una imagen térmica y visible real de un cuadro, una celda de conmutación o una terminación de cable similar al emplazamiento de destino?
¿La cámara tiene enfoque fijo, enfoque manual, enfoque automático o enfoque asistido?
¿Qué objetivo o campo de visión (FOV) se adapta a los puntos de inspección más cercanos y más lejanos de la instalación?
¿Pueden los usuarios configurar la emisividad, la temperatura reflejada, la distancia y los parámetros ambientales?
¿Son radiométricas las imágenes guardadas y pueden volver a analizarse más adelante?
Si admite vídeo, ¿incluye datos de temperatura o solo documentación visual?
¿Puede el software crear informes en PDF, plantillas personalizadas y registros basados en activos?
¿Puede el software exportar datos de temperatura originales o curvas de tendencia?
¿Cuáles son el grado de protección IP, la resistencia a caídas, el rango de temperatura de funcionamiento y los límites de almacenamiento?
¿Qué certificado se incluye con la cámara y cuál es el proceso de servicio técnico?
En el caso de los sistemas fijos, ¿qué protocolos, salidas de alarma y opciones de SDK están disponibles?
Si un proveedor no puede responder a estas preguntas con claridad, piénsatelo dos veces antes de comprar. Un precio más bajo puede parecer atractivo durante la adquisición, pero acabar costando más si la cámara no puede generar registros de inspección fiables y repetibles.

Cómo encaja Raythink en esta lista de verificación
Idoneidad de las cámaras portátiles
Las gamas de cámaras térmicas portátiles y fijas de Raythink cubren varios flujos de trabajo de inspección eléctrica, por lo que la mejor opción depende del tipo de inspección.

Para el mantenimiento eléctrico básico, los compradores pueden empezar por consultar modelos con un rango de medición de -20 °C a +550 °C, compatibilidad con análisis en PC, captura de alarmas y suficiente autonomía de batería para las rondas rutinarias. Para trabajos eléctricos que requieren una gran cantidad de informes, la cámara térmica portátil CX200 Pro+ ofrece una resolución infrarroja de 256×192 con superresolución en tiempo real mediante IA de 320×240, modos de imagen visible/PIP/fusión, USB y Wi-Fi, compatibilidad con PC y aplicaciones móviles, protección IP54 y unas 15 horas de autonomía.

Solución de monitorización fija
Para armarios sellados o de difícil acceso, espacios reducidos o puntos de monitorización fijos que requieran datos de tendencias o salida de alarma, una cámara térmica fija puede ser la opción más adecuada. La cámara termográfica cúbica TN220 de Raythink está diseñada para la monitorización de temperatura en espacios reducidos y a corta distancia, con PoE, montaje flexible, captura de imágenes térmicas, reglas de análisis de temperatura, enlace de alarmas y protocolos que incluyen ONVIF, Modbus TCP/RTU y MQTT.

CX200PRO+
Cámara térmica portátil CX200 Pro+
Cámara térmica cúbica TN220
Cámara térmica cúbica TN220
La forma más sencilla de elegir es enviar el escenario de inspección al proveedor: tipo de objetivo, distancia de trabajo, acceso al armario, requisitos del informe y si se necesita una monitorización fija. La recomendación de un modelo debe hacerse tras conocer esos detalles, no antes.

Conclusión
Antes de comprar una cámara térmica para inspecciones eléctricas, comprueba cómo se comporta la cámara en el flujo de trabajo real. La resolución, el IFOV, el enfoque, el campo de visión (FOV), el rango de medición, los ajustes de emisividad, el software, los informes, la duración de la batería, la durabilidad y la calibración influyen en el resultado final.

Si el equipo solo necesita comprobaciones rápidas de cuadros eléctricos, puede bastar con un modelo portátil más ligero. Si el trabajo incluye aparamenta, subestaciones, terminaciones de cables o activos de transmisión, hay que dar más importancia a la óptica, el enfoque, la resolución y la generación de informes. Si un armario requiere atención continua, hay que considerar la monitorización térmica fija como parte del sistema.

Para tomar una mejor decisión de compra, prepare ejemplos de situaciones de inspección antes de hablar con los proveedores. Pida imágenes de muestra e informes de muestra. A continuación, elija la cámara que demuestre que se adapta a los activos, no solo la que tenga la ficha técnica más extensa.

Preguntas frecuentes
¿Es suficiente una resolución térmica de 160×120 para las inspecciones eléctricas?
Una resolución de 160×120 puede ser suficiente para escaneos básicos y cercanos de paneles cuando el objetivo es grande y el propósito es una simple detección de puntos calientes. Para paneles MSB/ESB densos, aparamenta, terminaciones de cables o informes de inspección, una resolución más alta suele proporcionar pruebas más claras y una mejor identificación de los componentes.

¿Es lo mismo el NETD que la precisión de temperatura?
No. El NETD es la sensibilidad térmica. Indica qué diferencia de temperatura mínima puede distinguir la cámara en condiciones de prueba. La precisión de temperatura depende de la cámara, la calibración, los ajustes de emisividad, la distancia, el tamaño del objetivo, el enfoque, el calor reflejado y las condiciones del lugar.

¿Necesitan los equipos de inspección eléctrica imágenes radiométricas?
Las imágenes radiométricas son muy recomendables para los programas de mantenimiento, ya que conservan los datos de temperatura para su revisión posterior. Una captura de pantalla normal puede mostrar un patrón de calor, pero es posible que no permita al equipo ajustar los puntos de medición, comparar datos o elaborar un informe más sólido tras la inspección.

¿Se puede utilizar una cámara térmica en equipos bajo tensión?
Las cámaras térmicas se utilizan habitualmente para la inspección sin contacto de equipos eléctricos bajo tensión, pero la cámara no garantiza automáticamente la seguridad del trabajo. Solo el personal cualificado debe inspeccionar equipos bajo tensión, y debe seguir los procedimientos del lugar de trabajo, las normas sobre EPI, los límites de aproximación y las normas eléctricas aplicables.

¿Cuándo se debe utilizar una cámara térmica fija en lugar de una cámara portátil?
Utilice la monitorización térmica fija cuando un mismo activo requiera un seguimiento frecuente o continuo de la temperatura, cuando resulte difícil abrir un armario o cuando se necesiten datos históricos de tendencias y salida de alarmas. Utilice una cámara portátil cuando cambie la ruta, cuando el inspector necesite movilidad o cuando el equipo realice comprobaciones puntuales y verificaciones tras una reparación.
