Especificaciones de las cámaras térmicas: qué hay que tener en cuenta antes de comprarlas

{{{sourceTextContent.subTitle}}}

La cámara térmica adecuada no es necesariamente el modelo con las especificaciones más altas que figuran en su ficha técnica. Es aquel modelo cuya resolución, objetivo, sensibilidad, rango de medición y flujo de trabajo para la elaboración de informes se adapten mejor a tus necesidades de inspección.

{{{sourceTextContent.description}}}

La cámara térmica adecuada no es necesariamente el modelo con las especificaciones más altas que figuran en su ficha técnica. Es aquel modelo cuya resolución, objetivo, sensibilidad, rango de medición y flujo de trabajo para la elaboración de informes se adapten mejor a tus requisitos de inspección.
Antes de comparar las especificaciones de las cámaras térmicas, define el tamaño mínimo del objetivo, las distancias de trabajo más cercana y más lejana, el rango de temperatura previsto y si necesitas una imagen cualitativa o una medición radiométrica de la temperatura. Esos requisitos determinan qué especificaciones son las más importantes.
Para la mayoría de los compradores, las prioridades son: resolución infrarroja nativa y campo de visión, enfoque, sensibilidad térmica, rango de temperatura y precisión; a continuación, frecuencia de fotogramas, durabilidad, formato de archivo y software de análisis. Cada especificación tiene una finalidad diferente, y ninguna por sí sola ofrece una visión completa.

Resumen de las especificaciones de las cámaras térmicas
Especificación ¿Qué indica? ¿Qué no demuestra?
Resolución IR nativa Número de píxeles de detector independientes Si el objetivo se resuelve con claridad
a la distancia requerida
FOV (campo de visión) Ancho y alto de la escena capturada Si un objetivo pequeño ocupa suficientes píxeles
para la medición
Enfoque Si la imagen térmica es nítida Precisión de la temperatura por sí sola
a la distancia de trabajo
NETD Capacidad para distinguir un bajo contraste térmico Precisión de la temperatura absoluta
(sensibilidad térmica) en las condiciones de prueba especificadas
Rango de medición: intervalo de temperatura calibrado. Precisión uniforme en todas las condiciones y superficies
Precisión: concordancia esperada con una referencia en las condiciones especificadas o con un tamaño de objetivo insuficiente
Rendimiento con emisividad incorrecta
Frecuencia de fotogramas: frecuencia de actualización de la imagen; detalle espacial o precisión radiométrica
Durabilidad y fiabilidad: resistencia al estrés ambiental; resolución del detector o rendimiento óptico
y estabilidad operativa a largo plazo
Software y flujo de trabajo: facilidad de procesamiento de datos, elaboración de informes, capacidad de captura de imágenes del hardware
e integración en los flujos de trabajo de inspección

Comience por el objetivo, la distancia y la decisión
La selección de las especificaciones comienza por la aplicación. Un inspector de edificios que busca patrones generales de aislamiento tiene requisitos de sensibilidad óptica y térmica diferentes a los de un técnico que inspecciona una pequeña conexión eléctrica en un área de trabajo restringida. Una cámara fija de proceso también tiene requisitos de alimentación, interfaz y datos diferentes a los de un instrumento de inspección portátil.

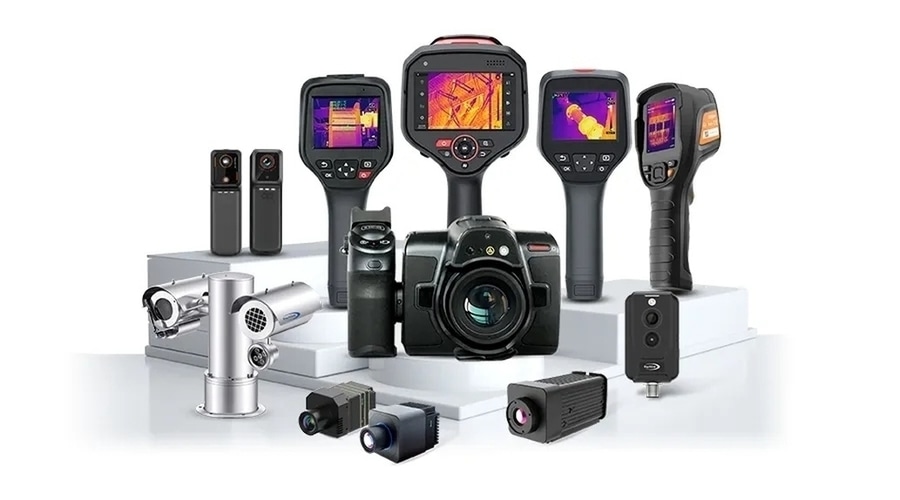

Cámara térmica portátil
Cámara térmica fija
Defina si la tarea es de detección, inspección o medición. La detección consiste en determinar si existe una anomalía térmica. La inspección consiste en localizarla y determinar cómo se relaciona con los componentes circundantes. La medición radiométrica añade requisitos de calibración, llenado del objetivo, enfoque, emisividad, radiación reflejada, distancia y condiciones atmosféricas.
Por lo tanto, la aplicación prevista de la termografía debe documentarse antes de seleccionar una lente o un detector. Indique al proveedor las dimensiones mínimas del objetivo, las distancias mínima y máxima, la anchura de la escena requerida, las temperaturas previstas y lo que necesita que confirme la inspección. Esa descripción es más útil que pedir la cámara de «mayor resolución» sin contexto.
Evalúa conjuntamente la resolución, el campo de visión y el enfoque
Resolución infrarroja nativa
La resolución infrarroja nativa es el número de elementos detectores que muestrean la escena de forma independiente. Un detector de 640 × 512 proporciona más píxeles térmicos nativos que uno de 256 × 192, pero esa comparación solo tiene sentido si también se tienen en cuenta el objetivo, la distancia y la escena.
No hay que confundir la resolución nativa con el tamaño de la imagen mostrada. La interpolación y la mejora de la imagen pueden mejorar la presentación, el aspecto de los bordes o la legibilidad, pero no crean las mismas muestras independientes de la escena que los elementos detectores adicionales. Al evaluar los sistemas de imagen térmica, pida a los proveedores que indiquen la resolución nativa del detector por separado de la resolución de salida mejorada.
Campo de visión y píxeles en el objetivo
El campo de visión viene determinado por el formato del detector y el objetivo. Un campo de visión amplio captura una zona mayor de la escena, pero distribuye los píxeles del detector sobre una superficie más extensa. Un campo de visión estrecho cubre una zona más pequeña, al tiempo que concentra más píxeles en un objetivo distante. La elección correcta depende tanto de la cobertura de la escena requerida como del tamaño del objetivo más pequeño.
Para la medición, un objetivo debe ocupar más de un único píxel del detector. El desenfoque óptico, el muestreo del detector, el enfoque y los algoritmos de medición de la cámara influyen en el área efectiva de medición. Algunos fabricantes proporcionan un IFOV de medición o un criterio de tamaño de punto para la combinación concreta de cámara y objetivo. Estos valores documentados deben utilizarse en lugar de basarse únicamente en el IFOV geométrico teórico a la hora de determinar si una medición es válida.
Enfoque y distancia de trabajo
El enfoque y la distancia de trabajo son factores ópticos estrechamente relacionados en la termografía. Los diseños de enfoque fijo resultan prácticos cuando todos los objetivos se encuentran dentro de la profundidad de campo prevista. Los sistemas de enfoque manual o automático admiten distancias variables, pero la imagen debe seguir estando correctamente enfocada en el plano del objetivo. Un enfoque difuso mezcla la radiación de áreas adyacentes y reduce tanto el nivel de detalle como la precisión de la medición.
Antes de la compra, solicite un cálculo del campo de visión tanto para la distancia de trabajo mínima como para la máxima. Confirme que cabe toda la escena y que, al mismo tiempo, el objetivo más pequeño siga abarcando el área de medición requerida. Cuando la inspección sea crítica, pruebe la cámara y el objetivo propuestos en un objetivo representativo antes de su implementación.
El NETD es la sensibilidad térmica, no la precisión de la medición
La diferencia de temperatura equivalente al ruido (NETD) describe cuán pequeña es la diferencia de temperatura que el sistema de imagen puede distinguir del ruido en las condiciones de prueba especificadas. Suele expresarse en milikelvin (mK). Un NETD más bajo indica una mayor sensibilidad térmica, lo que permite al sistema detectar diferencias de temperatura más pequeñas y producir un contraste térmico más nítido cuando se prueba en condiciones comparables.
Sin embargo, el NETD no es una especificación de precisión de medición. La precisión de medición describe en qué medida se espera que una temperatura registrada coincida con un valor de referencia en condiciones de calibración definidas. Una cámara puede mostrar patrones térmicos sutiles y, aun así, producir una medición de campo deficiente si el objetivo es demasiado pequeño, está desenfocado, es muy reflectante, se ve afectado por la atenuación atmosférica o se mide con un ajuste de emisividad incorrecto.
Los valores de NETD también deben interpretarse en su contexto. La temperatura del objetivo, la apertura del objetivo, la frecuencia de fotogramas, el procesamiento de la señal y la convención de presentación de resultados pueden afectar al resultado indicado. Compara los valores únicamente cuando las condiciones de prueba estén disponibles y sean razonablemente consistentes.
Un NETD más bajo es más importante cuando la inspección depende de un bajo contraste térmico, como patrones sutiles en la envolvente de un edificio o pequeñas diferencias de temperatura en la superficie de un proceso. Cuando el contraste entre el objetivo y el fondo ya es elevado, los detalles ópticos, el rango de medición, el enfoque, la durabilidad o las funciones de generación de informes pueden ser criterios de compra más importantes.
La pregunta correcta no es «¿Qué cámara tiene el NETD más bajo?», sino «¿Qué nivel de contraste térmico debe detectar esta inspección, en qué condiciones, y qué otras especificaciones determinan si ese contraste es utilizable?».
Adapta el rango de temperatura y la radiometría a la tarea
Rango de medición y precisión
El rango de medición es el intervalo de temperatura para el que una cámara radiométrica está calibrada para indicar valores. Algunos instrumentos dividen ese intervalo en rangos separados con diferentes ajustes de funcionamiento o declaraciones de precisión. Elija un rango que cubra las temperaturas mínimas y máximas previstas con un margen razonable; no seleccione una cámara únicamente porque ofrezca el rango de medición más amplio o el límite superior de temperatura más alto.
Compruebe la declaración de precisión para cada rango que prevea utilizar. Puede expresarse como una temperatura absoluta, un porcentaje de la lectura o el valor que sea mayor. La especificación se aplica únicamente en condiciones de ensayo definidas, no a todos los materiales ni a todos los entornos de funcionamiento.
Radiometría y datos de medición guardados
Las mediciones sobre el terreno también dependen del modelo radiométrico. Los parámetros de corrección de medición relevantes pueden incluir la emisividad, la temperatura aparente reflejada, la distancia, la transmisión atmosférica y la transmisión a través de una ventana externa. Estos no son «ajustes de precisión». Son parámetros que se utilizan para estimar qué parte de la radiación que llega al detector procede del objetivo.
No todas las cámaras térmicas proporcionan datos de temperatura calibrados. Las cámaras destinadas exclusivamente a la obtención de imágenes pueden revelar el contraste térmico relativo sin indicar valores radiométricos. Si la tarea requiere una medición, comprueba que los archivos guardados conserven los datos radiométricos necesarios y que el software admita los parámetros de corrección y las herramientas de análisis necesarios.
Pregunte cómo se verifica la calibración, qué objetivo y qué rango cubre la especificación de precisión, y si la documentación se ajusta a su proceso de calidad. Evite copiar una cifra genérica de precisión en un requisito de compra sin especificar sus condiciones.
Compruebe las especificaciones que afectan al uso sobre el terreno
Frecuencia de fotogramas y adaptación al entorno
La frecuencia de fotogramas es importante cuando el objetivo se mueve, la cámara se mueve o el evento térmico cambia rápidamente. Una frecuencia más alta puede facilitar la observación de escenas dinámicas. No aumenta la resolución espacial nativa ni garantiza la precisión de la temperatura. Para objetivos de inspección fijos, otras especificaciones pueden tener mayor valor práctico.
En el caso de las cámaras térmicas portátiles, compara la autonomía de la batería, la protección contra la entrada de agua y contra caídas, la temperatura de funcionamiento, la disposición de los controles, la visibilidad de la pantalla, el almacenamiento y las funciones de anotación.
En el caso de las cámaras termográficas fijas, revise la potencia, las interfaces de red, las salidas de alarma, la sincronización horaria, la protección frente a las condiciones ambientales, el montaje y el acceso para el mantenimiento. Utilice las especificaciones de la configuración exacta en lugar de dar por sentado que todos los productos de una misma categoría son equivalentes.
Formatos de archivo, software y pruebas del sistema
El formato de los datos y el software merecen la misma atención. Una captura de pantalla, un archivo de vídeo convencional y una imagen fija totalmente radiométrica no contienen la misma información de medición. Confirme qué datos guarda la cámara y si el software de análisis térmico puede aplicar los parámetros de corrección compatibles, crear áreas de medición, exportar datos y generar los informes que requiere su proceso.
Una prueba de adquisición útil utiliza la configuración completa propuesta: cámara, objetivo, ventana externa (si la hay), montaje, software y objetivo representativo. Una comparación de fichas técnicas debería reducir las opciones; una evaluación relevante para el campo de aplicación debería confirmar la decisión.
Lista de comprobación para la compra de cámaras térmicas
Antes de aprobar una cámara, confirma:
1. Que el objetivo más pequeño se resuelva a la distancia de trabajo máxima.
2. Que el objetivo cubra la escena requerida a todas las distancias previstas.
3. Que la resolución nativa del detector se indique por separado de la mejora de imagen.
4. Que se comprendan las condiciones de prueba del NETD y el contraste térmico requerido.
5. Que las temperaturas esperadas se encuentren dentro de un rango calibrado adecuado.
6. Las condiciones de precisión y los datos de corrección radiométrica se ajustan a la tarea.
7. El enfoque, la velocidad de fotogramas, la protección, el formato de archivo y el software se adaptan al flujo de trabajo.
Preguntas frecuentes
¿Es una cámara térmica de 640 × 512 mejor que una de 256 × 192?
Ofrece un mayor número de píxeles nativos, pero su idoneidad sigue dependiendo del objetivo, el campo de visión, el tamaño del objetivo, la distancia, el enfoque, la sensibilidad y los requisitos de medición. Un mayor número de píxeles en el detector no puede compensar una óptica o un alcance inadecuados.
¿Un NETD más bajo hace que una cámara sea más adecuada?
Un NETD más bajo resulta valioso cuando la tarea depende de un bajo contraste térmico. Puede que aporte pocos beneficios prácticos cuando el contraste ya es elevado y otra limitación —como el tamaño del objetivo, el enfoque, el alcance o el flujo de trabajo de los datos— determine el resultado.
¿Qué rango de temperatura debo elegir para una cámara térmica?
Elige un rango calibrado que cubra las superficies más frías y más calientes que esperes encontrar, con margen suficiente para la variación normal. Una temperatura máxima más alta no hace que una cámara sea mejor para todas las tareas. Comprueba la declaración de precisión y las condiciones de funcionamiento para el rango específico que vayas a utilizar.
¿Qué ajustes de la cámara pueden influir en la medición de la temperatura?
El enfoque, la emisividad, la temperatura aparente reflejada, la distancia al objetivo, los parámetros atmosféricos y la transmisión a través de una ventana infrarroja externa pueden influir en una estimación radiométrica de la temperatura. El tamaño del objetivo y la ubicación del área de medición también son importantes. La paleta de visualización, el nivel y el intervalo modifican el aspecto de la imagen, pero por sí solos no corrigen el modelo de medición.
Conclusión
Las especificaciones de las cámaras térmicas deben evaluarse en función de los requisitos de la aplicación. Define primero el objetivo, la distancia, el intervalo de temperatura y el objetivo de la inspección. A continuación, compare la resolución y la óptica, la sensibilidad, el rendimiento radiométrico y las características del flujo de trabajo como un todo.
Si está comparando cámaras térmicas para la medición de la temperatura en un proyecto de inspección industrial o de monitorización fija, Raythink puede ayudarle a analizar las dimensiones del objetivo, la distancia, las condiciones de temperatura y los resultados requeridos antes de recomendar una configuración. Una evaluación técnica ofrece un punto de partida más sólido que la simple comparación de especificaciones aisladas.
