Cámaras térmicas de enfoque fijo frente a cámaras térmicas de enfoque manual: ¿cuál es la más adecuada para tu inspección?

{{{sourceTextContent.subTitle}}}

Elige el enfoque fijo cuando inspecciones objetivos similares desde distancias predecibles y quieras capturar imágenes sin tener que ajustar el enfoque cada vez. Elige el enfoque manual cuando la distancia cambie con frecuencia o necesites enfocar con precisión un objeto cercano o pequeño.

{{{sourceTextContent.description}}}

Elige el enfoque fijo cuando inspecciones objetivos similares desde distancias predecibles y quieras capturar imágenes sin tener que ajustar el enfoque cada vez. Elige el enfoque manual cuando la distancia cambie con frecuencia o necesites enfocar con precisión un componente cercano o pequeño.

Ninguno de los dos sistemas es intrínsecamente mejor. La mejor opción es la combinación de cámara y objetivo que permita capturar con claridad el objetivo más pequeño tanto a la distancia de inspección más cercana como a la más lejana.

Enfoque fijo frente a enfoque manual: resumen
Tus condiciones de inspección Mejor punto de partida Qué comprobar
Objetos similares a distancias predecibles Enfoque fijo Fotografía el objeto más pequeño en las posiciones más cercanas y más lejanas
Objetos a varias distancias o profundidades Enfoque manual Confirma que el operador pueda reenfocar antes de cada captura
Componentes cercanos o muy pequeños Cualquiera de los dos puede funcionar. Comprueba la distancia mínima de captura de imágenes, el objetivo, el campo de visión, el IFOV y la resolución del detector
Muchas imágenes en una ruta rutinaria Enfoque fijo Sigue el flujo de trabajo habitual y compara el tiempo de captura y la calidad de la imagen.
Resolución de problemas con distancias mixtas Enfoque manual Prueba objetivos cercanos y lejanos en condiciones normales de acceso

Si ambos sistemas producen imágenes utilizables a lo largo de la inspección real, cualquiera de ellos puede ser una opción válida. El flujo de trabajo, los controles, las funciones de generación de informes y el resto de las especificaciones de la cámara pueden entonces determinar el resultado.

Cómo influyen los dos sistemas de enfoque en la inspección
Una cámara térmica de enfoque fijo no requiere que el operador vuelva a enfocar para cada imagen. Esto elimina un paso del proceso de captura y puede resultar adecuado para rondas rutinarias en las que los tamaños de los objetivos y las distancias de trabajo se mantienen similares.

La contrapartida es que el rango de enfoque para el que está diseñada la cámara debe adaptarse a la inspección. Antes de elegir una, prueba el objetivo más cercano, el más lejano y el componente más pequeño que necesites examinar. Revisa las imágenes térmicas guardadas, no solo la visualización en directo.

Una cámara térmica de enfoque manual permite al operador ajustar el enfoque según el objetivo. Este control resulta útil cuando cambia el plano del objetivo, cuando los equipos se encuentran a diferentes profundidades o cuando el inspector se desplaza entre un conjunto de gran tamaño y componentes pequeños.

El enfoque manual también supone un paso adicional para el operador. El equipo necesita tiempo suficiente para ajustar el enfoque y una forma sencilla de confirmar que la imagen está enfocada antes de guardarla.

Cámara térmica inalámbrica Raythink IX2 AIR Pro
El modo de enfoque es independiente de la distancia focal y del campo de visión. Comprueba estos tres parámetros para la cámara y el objetivo concretos. El enfoque automático, el enfoque asistido y el enfoque motorizado son sistemas adicionales y deben evaluarse por separado.

Por qué una imagen nítida no es el único requisito
El enfoque determina si los límites del objetivo aparecen nítidos, pero una imagen que parezca nítida no garantiza que un objetivo pequeño pueda medirse de forma fiable.

Pensemos, por ejemplo, en una pequeña conexión caliente rodeada de material más frío. Si el área caliente cubre muy pocos elementos del detector, su señal puede promediarse con el fondo más frío. Por lo tanto, el pico mostrado puede ser inferior al de la parte más caliente del objetivo real.

Por eso deben tenerse en cuenta conjuntamente el tamaño del objetivo, la distancia de trabajo, la lente, el campo de visión, el IFOV y la resolución del detector:

El campo de visión (FOV) describe la parte de la escena que ve la cámara.
El campo de visión instantáneo (IFOV) describe el ángulo representado por un elemento detector. A una distancia determinada, ayuda a estimar qué área del objetivo cubre ese elemento.
La resolución del detector es el número de elementos detectores térmicos disponibles para formar la imagen.
La distancia mínima de captación de imágenes es la distancia más cercana a la que la configuración especificada de cámara y objetivo está diseñada para producir una imagen utilizable.
Para una selección práctica, guarda imágenes de tu objetivo más pequeño a las distancias previstas. Comprueba que puedes distinguir sus límites y situar el área de medición sin incluir demasiado fondo circundante. Una guía de selección de cámaras térmicas industriales más amplia explica las demás especificaciones que deben tenerse en cuenta, además del enfoque.

Utiliza cuatro criterios para tomar la decisión
Anota cuatro datos antes de comparar productos. Estos datos constituyen un resumen de configuración útil para tu equipo o proveedor.

1. Objetivo crítico más pequeño
Identifica el componente o rasgo más pequeño que la inspección debe distinguir. No bases la decisión en el objeto más grande de la escena.

Prueba ese objetivo con el objetivo previsto y la distancia de trabajo. Si ambos tipos de enfoque producen una imagen utilizable, el flujo de trabajo de captura puede decidir la elección. Si el operador debe ajustar el enfoque deliberadamente para mostrar la característica con claridad, el enfoque manual se convierte en la mejor opción.

2. Distancia más cercana, típica y más lejana
Registra el rango de inspección real en lugar de realizar pruebas a una única distancia de demostración conveniente. El objetivo más cercano es especialmente importante, ya que la distancia mínima de captación varía según la cámara y el objetivo.

Las distancias predecibles pueden favorecer el enfoque fijo. Una amplia gama de planos de objetivo puede favorecer el enfoque manual cuando el operador dispone de tiempo y puede volver a enfocar.

3. Número de capturas y frecuencia de los cambios de distancia
Cuente cuántas imágenes requiere un recorrido normal y con qué frecuencia cambia la distancia al objetivo. A continuación, pruebe la cámara utilizando la secuencia real.

Eliminar el paso del enfoque manual puede resultar útil en un recorrido de gran volumen con una geometría estable. El enfoque manual puede merecer la pena como paso adicional durante la resolución de problemas en distancias mixtas.

4. Requisitos de generación de informes
Decida si las imágenes se utilizan para una detección rápida de anomalías, para comparaciones a lo largo del tiempo o para informes radiométricos formales. Los registros más exigentes requieren un proceso de captura coherente y una norma clara para aceptar o volver a tomar una imagen.

Sea cual sea el modo de enfoque que elija, revise el archivo radiométrico guardado en el software de informes previsto. No juzgue el resultado únicamente a partir de la pantalla de la cámara.

Cómo cambia la elección en las inspecciones reales
Rondas eléctricas rutinarias
El enfoque fijo puede funcionar bien cuando los inspectores observan armarios similares desde distancias y posiciones constantes. Prueba la conexión más pequeña en los armarios más cercanos y más lejanos antes de estandarizar la ruta. Si la distancia de acceso o la profundidad de los componentes cambia con frecuencia, el enfoque manual puede ofrecer un mejor control.

Para conocer los requisitos de compra más amplios en cuanto a resolución, IFOV, rango de temperatura, generación de informes, durabilidad y distancia de trabajo, utilice la lista de comprobación para cámaras térmicas de inspección eléctrica.

Resolución de averías mecánicas a distancias variables
El enfoque manual suele ser el mejor punto de partida cuando el operador se desplaza entre una máquina completa y cojinetes, acoplamientos o componentes eléctricos más pequeños. Compruebe si el enfoque se puede ajustar y confirmar en las condiciones reales de acceso, incluyendo cualquier equipo de protección individual.

Inspecciones de edificios y sistemas de climatización
Cualquiera de los dos sistemas puede ser adecuado. El enfoque fijo puede ser adecuado para una ruta estandarizada en equipos similares, mientras que el enfoque manual puede resultar útil cuando el inspector alterna entre superficies amplias y detalles más pequeños. Defina el detalle más pequeño que sea relevante y pruébelo a las distancias de trabajo reales.

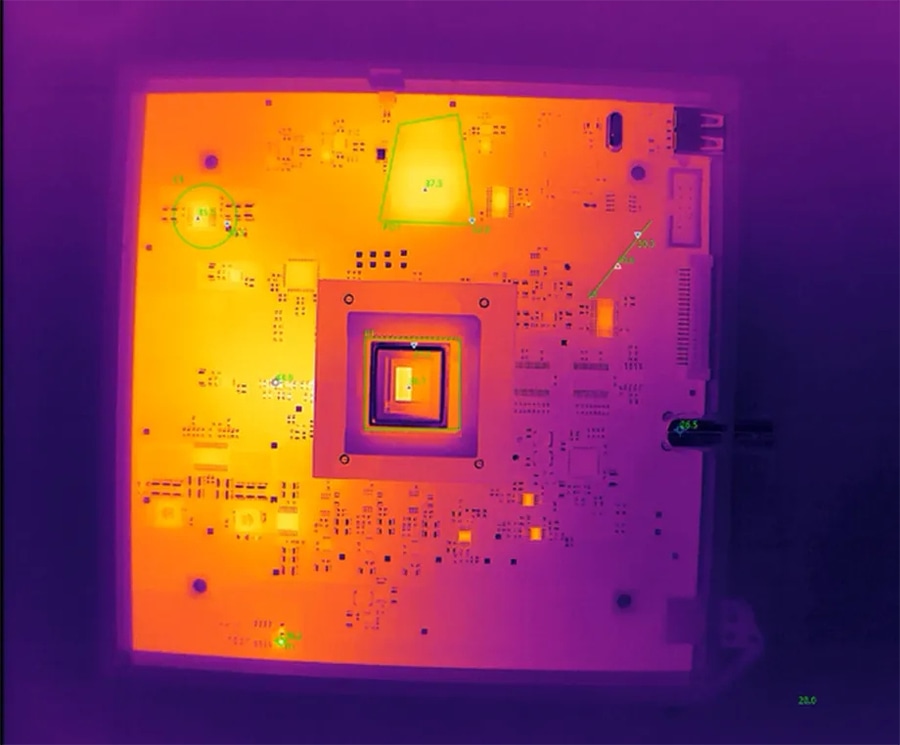

Inspección de placas de circuito impreso (PCB) y de precisión

Las distancias de trabajo cortas y los componentes pequeños hacen que la elección exacta del objetivo y la distancia mínima de captura de imágenes sean especialmente importantes. El enfoque manual puede ser una opción muy válida, pero una configuración de enfoque fijo también puede funcionar cuando su límite de enfoque cercano y la cobertura del objetivo sean adecuadas.

Utilice la guía de selección de cámaras térmicas para PCB para definir requisitos más detallados sobre el tamaño de los componentes, la lente, la distancia y la cobertura de la imagen.

Qué comprobar antes de comprar
Considere los términos «enfoque fijo» y «enfoque manual» como el punto de partida de la comparación. Para cada cámara y lente preseleccionadas:

Confirme el modo de enfoque y cómo el operador utiliza sus controles.
Anote la distancia mínima de captura de imágenes y cualquier rango de enfoque indicado.
Pruebe el objetivo más pequeño a las distancias más cercana, típica y más lejana.
Compruebe que los límites del objetivo y el área de medición prevista se mantengan nítidos en las imágenes radiométricas guardadas.
Adapte el campo de visión, el IFOV y la resolución del detector al objetivo y a la distancia.
Comprueba el rango de temperatura y las condiciones asociadas a la especificación de precisión.
Repite la secuencia normal de captura con las personas que realizarán la inspección.
Define cuándo se acepta una imagen y cuándo debe volver a capturarse.
No todas las cámaras de enfoque fijo comparten la misma distancia mínima de captura de imágenes. Por ejemplo, Raythink|Raytron Industrial indica una distancia mínima de captura de 0,3 m para la CX20 Pro y de 11 cm para la EX10. Si inspecciona objetivos a corta distancia, compruebe esta especificación para la cámara concreta en lugar de basarse únicamente en la etiqueta «enfoque fijo».

Si en la página del producto no se indica la distancia mínima de captura de imágenes, solicite al fabricante el valor correspondiente al objetivo actual o la ficha técnica, y pruebe la configuración propuesta antes de la adquisición.

Elija el sistema que ofrezca un buen rendimiento en su inspección real
El enfoque fijo funciona bien cuando las distancias de inspección son predecibles y se requieren capturas repetidas, siempre que los objetivos importantes permanezcan claramente visibles en todo el rango de inspección. El enfoque manual es más adecuado para aplicaciones en las que la distancia al objetivo varía y el operador necesita un control directo sobre el enfoque.

La elección final debe basarse en una breve prueba en la que se utilice el objetivo más pequeño, las distancias de trabajo reales, un operador habitual y el proceso de generación de informes previsto.

Comparta esos detalles con Raythink|Raytron Industrial: el objetivo más pequeño, la distancia más cercana y la más lejana, el número de capturas, la frecuencia de los cambios de distancia y los requisitos de generación de informes. El equipo podrá utilizarlos para reducir las opciones de configuración del enfoque y la lente, e identificar las especificaciones que deben verificarse a continuación.
