Cómo elegir una cámara térmica para la inspección de placas de circuito impreso, componentes electrónicos y piezas de precisión

{{{sourceTextContent.subTitle}}}

La elección de una cámara térmica para la inspección de placas de circuito impreso (PCB) difiere de la elección de una cámara para motores, armarios o inspecciones de edificios. Los objetivos son más pequeños. La distancia de trabajo es menor. Unos pocos grados de aumento de temperatura en un regulador, un MOSFET, un conector...

{{{sourceTextContent.description}}}

Elegir una cámara térmica para la inspección de placas de circuito impreso (PCB) no es lo mismo que elegir una cámara para motores, armarios o inspecciones de edificios. Los objetivos son más pequeños. La distancia de trabajo es menor. Un aumento de temperatura de unos pocos grados en un regulador, un MOSFET, un conector o una placa de gestión de baterías puede aportar más información que un escaneo térmico de toda la placa.

Respuesta rápida: para trabajos con placas de circuito impreso y electrónica, elige una cámara térmica que pueda enfocar a tu distancia de trabajo real, resolver el componente más pequeño, detectar diferencias de temperatura mínimas y guardar datos radiométricos para su revisión posterior. Para reparaciones y puesta en marcha de placas, 640×512 es un buen punto de partida. Para investigación o pruebas de microelectrónica comercial, opta por una resolución de 1280×1024 cuando se necesiten detalles a nivel de píxel e informes repetibles. Si inspeccionas componentes pequeños a corta distancia, comprueba que sea compatible con objetivos macro antes de comprar.

Utilice esta tabla para reducir sus opciones antes de comparar las páginas de productos.

Caso de uso Punto de partida práctico Qué comprobar primero
Reparación de PCB y búsqueda de componentes calientes De 320×240 a 640×512 Enfoque cercano, objetivo macro, enfoque manual
I+D en electrónica y puesta en marcha de placas 640×512 IFOV, NETD, imágenes radiométricas, datos de tendencias
Pruebas de laboratorio y validación de productos 640×512 a 1280×1024 Configuración repetible, software de análisis para PC, generación de informes
Inspección de microelectrónica comercial 1280×1024 Alta resolución espacial, opciones de objetivos, trazabilidad de datos
Electrónica de módulos de batería o placas de alimentación 640×512 o superior Rango de temperatura, medición de áreas,
tendencias de temperatura
Una cámara térmica portátil de uso industrial general puede resultar útil para muchas inspecciones, pero el trabajo con placas de circuito impreso (PCB) exige más a la cámara. No solo te preguntas: «¿Hay algo caliente?», sino que te preguntas qué parte está caliente, a qué velocidad se calienta, si el patrón se repite y si los datos pueden respaldar un informe de laboratorio o una decisión de diseño.

Esta guía repasa los criterios de selección para componentes de PCB, laboratorios de electrónica, tareas de investigación y medición precisa de la temperatura.

cámara térmica para PCB
¿En qué se diferencia una cámara térmica para la inspección de PCB?
La inspección de PCB plantea exigencias diferentes a una cámara térmica que las inspecciones de motores, barras colectoras o paredes de hornos. Los objetivos de los PCB pueden ser extremadamente pequeños, incluyendo componentes 0402, circuitos integrados de potencia, fusibles SMD y pistas estrechas. Por lo tanto, la cámara necesita suficiente resolución espacial, capacidad de enfoque cercano y sensibilidad térmica para detectar diferencias sutiles de temperatura a distancias de trabajo cortas.

Para la inspección de placas de circuito impreso y componentes electrónicos, la termografía ayuda a los ingenieros a supervisar las temperaturas de los componentes, detectar calentamientos anómalos y evaluar la pérdida de calor sin tocar la placa. En el ámbito de la electrónica, las ventajas de la termografía suelen manifestarse de cuatro formas:

Detección de componentes con calor anómalo: se puede detectar un condensador en cortocircuito, un regulador sobrecargado o un conector con alta resistencia de contacto.
Comparar revisiones de la placa: se puede comprobar si un cambio en el diseño mejora la distribución del calor o crea una nueva zona caliente.
Validar los límites de diseño: se puede comprobar la temperatura de los componentes durante las etapas de carga, el arranque, la carga o las pruebas de la carcasa.
Documentar los resultados de las pruebas: se pueden guardar imágenes, vídeos, áreas de medición e informes para su posterior comparación.
Una imagen térmica puede parecer convincente, pero seguir proporcionando mediciones poco fiables si el enfoque es incorrecto, el ajuste de emisividad es erróneo o el objetivo cubre muy pocos píxeles. Para la inspección de placas de circuito impreso y componentes electrónicos, una cámara térmica debe considerarse una herramienta de medición, no solo una herramienta de visualización.

Las especificaciones que influyen en tu elección
Resolución e IFOV
La resolución indica cuántos píxeles térmicos captura la cámara. El IFOV indica qué área cubre cada píxel a una distancia determinada. Para el trabajo con placas de circuito impreso, el IFOV suele ser un criterio de compra más importante.

Aclara esto primero: ¿Cuál es el componente o la zona caliente más pequeña que necesitas medir, y a qué distancia estará la cámara de la placa?

Una regla útil es asegurarse de que el objetivo abarque varios píxeles. Si un punto caliente solo cubre un píxel, es posible que veas un punto de color, pero la lectura de temperatura puede ser inexacta. Para obtener mediciones repetibles, el objetivo debe abarcar suficientes píxeles como para garantizar lecturas de temperatura fiables.

He aquí una forma práctica de interpretar las especificaciones:

Mayor resolución: resulta útil cuando necesitas ver muchos componentes a la vez o comparar la distribución del calor en toda una placa.
Menor IFOV: resulta útil cuando hay que medir un componente desde una distancia fija.
Detalle de la imagen: depende de la resolución del detector y de la óptica del objetivo, no del zoom digital.
El zoom digital puede hacer que una imagen parezca más cercana. No aporta información real de medición. Si la tarea consiste en medir un regulador o una resistencia minúsculos, comprueba la resolución, el IFOV, la lente y el enfoque antes de fijarte en el zoom.

Enfoque cercano y lentes macro
El enfoque cercano es fundamental para la inspección de placas de circuito impreso. Si la cámara no puede enfocar a la distancia de trabajo requerida, la imagen térmica se verá borrosa y los detalles de los componentes pueden resultar difíciles de distinguir.

En muchos bancos de trabajo de electrónica, la cámara se coloca a una distancia de entre 10 y 50 cm de la placa. Es posible que un objetivo industrial estándar esté diseñado para paneles, maquinaria y superficies de edificios, en lugar de para placas con componentes muy agrupados. Por eso, la compatibilidad con objetivos macro puede resultar muy valiosa.

Elige un objetivo macro cuando:

Necesites inspeccionar pequeñas piezas SMD, paquetes de circuitos integrados, uniones de soldadura o pistas estrechas.
Necesites diferenciar fuentes de calor cercanas en una placa con gran densidad de componentes.
Trabajes en reparaciones, análisis de fallos, puesta en marcha de prototipos o diagnósticos a nivel de componentes.
Necesites imágenes repetibles desde una configuración fija de banco de trabajo.
Es posible que no necesites un objetivo macro al inspeccionar objetivos más grandes, como módulos de potencia, bloques de conectores, barras colectoras, superficies de paquetes de baterías o carcasas. En estos casos, un objetivo estándar con buena resolución y enfoque manual puede ser suficiente.

NETD y bajo contraste térmico
El NETD mide la diferencia de temperatura más pequeña que una cámara térmica puede distinguir del ruido térmico. Un NETD más bajo resulta útil cuando el patrón térmico es sutil.

En el trabajo con PCB, no todos los fallos relevantes se manifiestan como puntos calientes brillantes. Un cambio en el diseño puede reducir la temperatura de un componente entre 1 y 2 ℃. Un conector con mayor resistencia de contacto puede calentarse gradualmente bajo carga. Una placa situada dentro de una carcasa puede mostrar un patrón térmico amplio y de bajo contraste.

Una guía práctica:

<35 mK: Adecuado para el diagnóstico electrónico profesional y la validación en laboratorio.
<25 mK: Más adecuado para bajo contraste térmico, I+D de alto nivel y tareas de investigación.
Un NETD más alto: adecuado para sobrecalentamientos evidentes, pero menos útil para detectar diferencias térmicas en una fase temprana.
El NETD no sustituye a la precisión. Ayuda a la cámara a detectar pequeñas diferencias de temperatura en la imagen. Las lecturas precisas de temperatura siguen dependiendo del enfoque, la emisividad, la temperatura reflejada, el tamaño del objetivo y la calibración.

Rango de temperatura y precisión
La mayor parte de la inspección de placas de circuito impreso (PCB) y componentes electrónicos se realiza en un rango de temperatura moderado. Muchos componentes se evalúan por debajo de los 150 ℃, mientras que la electrónica de potencia, los elementos calefactores y los ensayos de abuso pueden alcanzar temperaturas más elevadas.

No compres una cámara solo por la temperatura máxima posible. Cómprala en función de tu rango de ensayo real:

Pruebas de componentes electrónicos a temperaturas bajas o moderadas: de -20 ℃ a 150 ℃ suele ser suficiente.
Electrónica de potencia, recintos calefactados y módulos de mayor tamaño: hasta 650 ℃ ofrece un mayor margen.
Investigación de procesos o materiales a alta temperatura: es posible que se necesiten rangos ampliados y filtros.
La precisión suele indicarse como ±2 °C o ±2 % de la lectura. Para los equipos de electrónica, el cambio relativo de temperatura puede ser tan útil como la temperatura absoluta. Si una revisión de la placa reduce la temperatura de un componente de 92 ℃ a 78 ℃ en la misma configuración de prueba, la comparación resulta valiosa incluso cuando la temperatura absoluta presenta incertidumbre.

La clave está en mantener la configuración constante: misma distancia, mismo ángulo, mismo ajuste de emisividad, misma carga, mismo flujo de aire y misma zona de medición.

Emisividad y superficies reflectantes
La inspección de placas de circuito impreso (PCB) suele incluir materiales mixtos. El FR-4, los encapsulados mates, la máscara de soldadura, el cobre, la soldadura, los blindajes metálicos y los recubrimientos brillantes pueden presentar valores de emisividad infrarroja muy diferentes.

Los metales de baja emisividad pueden reflejar el calor procedente de las luces, las manos, las herramientas o la sala. Esto puede hacer que una almohadilla metálica o un blindaje parezcan más calientes o más fríos de lo que realmente están. Esta es una de las formas más fáciles de obtener una lectura térmica verosímil, pero errónea.

Para los siguientes pasos:

Ajusta la emisividad en función del material que estés midiendo.
Compara superficies similares en lugar de mezclar cobre desnudo y encapsulados recubiertos.
Utiliza cinta o recubrimientos mates de alta emisividad para los puntos de prueba cuando el proceso lo permita.
Evita los ángulos de visión pronunciados, ya que aumentan los reflejos.
Anota la configuración en tus notas de laboratorio o informes.
Para la detección de fallos, el patrón puede ser suficiente. Para la validación del producto, la rigurosidad en la medición es más importante.

Datos radiométricos, software para PC e informes
En el trabajo con placas de circuito impreso (PCB) y en el laboratorio, el archivo es tan importante como la imagen en tiempo real. Las imágenes radiométricas y, en los modelos compatibles, los archivos de vídeo infrarrojo radiométrico conservan los datos de temperatura para su revisión posterior. Una captura de pantalla normal o un vídeo MP4 estándar deben considerarse documentación visual, no una fuente para el análisis posterior de la temperatura.

El software para PC cobra importancia cuando necesitas:

Dibujar regiones alrededor de componentes o zonas de la placa.
Comparar curvas de temperatura a lo largo del tiempo.
Exportar datos de temperatura originales.
Crear informes para revisiones internas, proveedores o clientes.
Volver a comprobar los mismos datos tras un cambio de diseño.
El cliente para PC TI Studio de Raythink admite análisis en línea y sin conexión, herramientas de medición de puntos, líneas, círculos, rectángulos y polígonos, enmascaramiento de áreas, curvas de tendencia, exportación de datos de temperatura originales, plantillas de informes personalizadas y registros históricos de alarmas. Esto encaja perfectamente con los flujos de trabajo de laboratorio, donde la cuestión no es solo cómo se veía la placa, sino cómo cambió su comportamiento térmico a lo largo del tiempo.

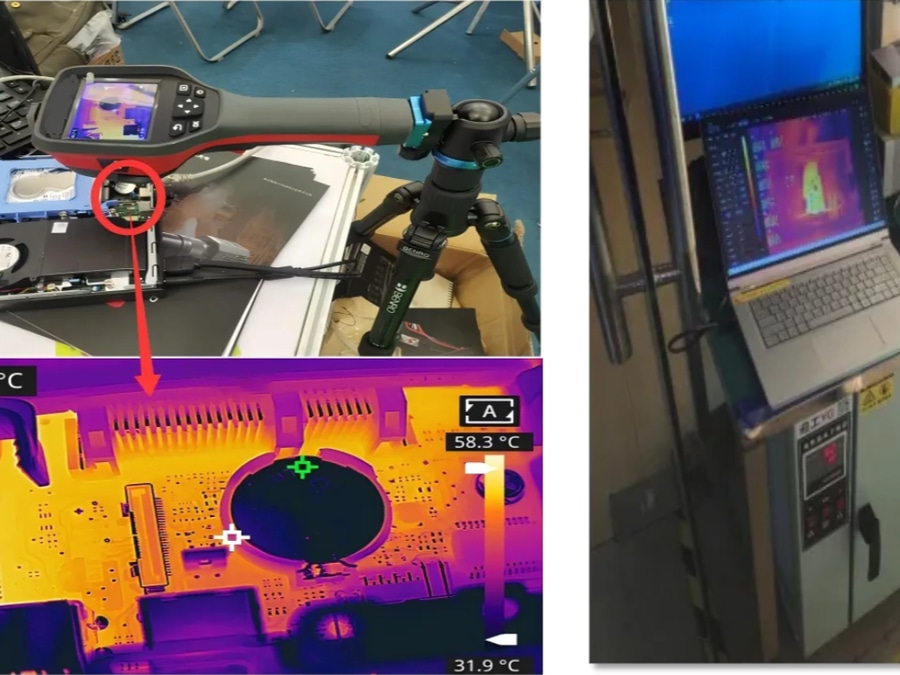

Implementación de una cámara térmica para la detección y localización de fallos en placas de circuito impreso
Medición de la temperatura de placas de circuito impreso
Cómo adaptar la cámara a los flujos de trabajo electrónicos reales
La mejor elección resulta más clara cuando se adapta la cámara al banco de trabajo, y no a una ficha técnica.

Puesta en marcha de placas y depuración de prototipos
Durante el primer encendido, es necesario detectar rápidamente cualquier calentamiento inesperado. Una cámara con enfoque manual, buen nivel de detalle a corta distancia y funciones de medición integradas te ayuda a comparar reguladores, controladores, conectores y rutas de alimentación mientras la placa está activa.

Para este flujo de trabajo, prioriza:

Enfoque cercano o compatibilidad con modo macro.
Resolución de 640×512 si la placa es densa.
Imágenes radiométricas para su revisión posterior.
Medición de regiones para componentes conocidos de alto riesgo.
El objetivo no es solo localizar la parte más caliente, sino también comprender si el patrón térmico se ajusta a las expectativas de diseño.

Reparación y análisis de fallos
Los equipos de reparación suelen buscar componentes que se calientan de forma anómala en comparación con el resto de la placa. Puede tratarse de un condensador en cortocircuito, un circuito integrado dañado, una fuga de corriente o un fallo en el conector.

En este caso, el control macro y del enfoque cobran mayor importancia. Una cámara de bajo coste con un enfoque cercano deficiente puede servir para módulos grandes, pero no captará los detalles a nivel de componente que agilizan la reparación. Utilice un soporte estable siempre que sea posible. Incluso una buena cámara pierde valor si cada imagen se toma a una distancia y un ángulo diferentes.

Si su tarea principal es la resolución de problemas a nivel de placa, la guía de Raythink sobre el uso de una cámara térmica para la reparación de componentes electrónicos abarca más casos de uso relacionados con la reparación y la reelaboración.

Validación e investigación en laboratorio
Los equipos de laboratorio necesitan datos repetibles. Pueden comparar revisiones de placas, condiciones de carga, ajustes de firmware, diseños de carcasas o materiales de disipadores térmicos.

Para uso en laboratorio, busca:

Bajo NETD para detectar cambios sutiles.
Vídeo radiométrico para pruebas de arranque y de pasos de carga.
Análisis en PC y exportación de datos de temperatura.
Plantillas de informes personalizadas.
Resolución suficiente para medir cada región sin que se mezclen fuentes de calor cercanas.
Si publica informes de pruebas internos, mantenga visible en el informe la configuración de la medición: distancia al objetivo, emisividad, condiciones ambientales, perfil de carga y regiones de medición.

Fabricación de productos electrónicos y pruebas de productos
En la fabricación de productos electrónicos y las pruebas de productos, es posible que los ingenieros necesiten distinguir componentes pequeños y obtener mediciones de temperatura repetibles. Una cámara térmica de alta resolución, combinada con un objetivo adecuado y una distancia de trabajo apropiada, puede ayudar a evaluar la distribución de la temperatura en placas de circuitos, ensamblajes de prototipos y módulos electrónicos compactos.

Una mayor resolución del detector por sí sola no garantiza mediciones precisas. Las superficies reflectantes, los ajustes incorrectos de emisividad, los reflejos no deseados y un enfoque deficiente pueden introducir errores de medición. El beneficio práctico de una mayor resolución depende del objetivo, el campo de visión, la distancia de trabajo, la emisividad de la superficie, la calibración y los ajustes de análisis utilizados para la prueba.

Electrónica de los módulos de batería y placas de potencia
Los sistemas de baterías añaden otra variable: el calor puede provenir de las celdas, la electrónica de potencia, los conectores, los circuitos de equilibrado o el diseño de la carcasa. Una cámara portátil resulta útil durante la evaluación en laboratorio y la resolución de problemas. Los sistemas fijos pueden ser más adecuados para la monitorización continua de la producción cuando el mismo proceso relacionado con las baterías requiere un posicionamiento repetido, alarmas y registros a largo plazo.

En el caso de la electrónica de las baterías, priorice el rango de temperatura, la medición por zonas, el registro de tendencias y la distancia de trabajo segura. Si necesita alarmas continuas, considere si una cámara térmica fija o un software de plataforma deberían formar parte del proyecto.

Para conocer más a fondo los escenarios reales de pruebas de placas de circuito impreso (PCB), consulta la guía de Raythink sobre aplicaciones de termografía en PCB.

Ejemplos de productos de Raythink para la inspección de PCB y componentes electrónicos
Utiliza estos ejemplos como guía de selección, no como una clasificación universal. La elección adecuada depende de tu objetivo más pequeño, la distancia de trabajo, las necesidades de informes y tu presupuesto.

Ejemplo de producto Idoneidad Características clave
RM620 Diseño de circuitos y diagnóstico general de electrónica 640×512, <35 mK, IFOV de 0,63 mrad, enfoque manual,
software para PC/móvil
RT400 Análisis especializado y trabajo mixto de laboratorio/campo 480×360, superresolución 960×720, <35 mK,
análisis de tendencias, informes en PDF
RS600: Componentes pequeños y diagnóstico de alto detalle; 640×512, superresolución de 1280×1024, <25 mK,
compatibilidad con objetivos macro
RS1280: Detalle en microelectrónica comercial y de investigación 1280×1024, 2560×2048 de superresolución, <25 mK,
IFOV estándar de 0,34 mrad
La cámara térmica portátil RM620 es un punto de partida práctico para el diseño de circuitos electrónicos, el diagnóstico general de electrónica y la inspección de placas de alimentación. Su detector de 640×512, su sensibilidad de <35 mK, su IFOV de 0,63 mrad y la compatibilidad con software para PC y dispositivos móviles la convierten en una opción más potente que una cámara básica de inspección para placas densas.

Elige la RM620 cuando necesites una cámara portátil profesional para comprobaciones de diseño de circuitos y comparaciones térmicas a nivel de placa. No la elijas si tu tarea principal es la localización de fallos en componentes SMD minúsculos que requiera compatibilidad confirmada con objetivos macro.

La cámara térmica RT400 Expert es ideal para equipos que necesitan más funciones de análisis integradas, análisis de tendencias y generación de informes. Cuenta con una resolución de 480×360 con superresolución de 960×720, un NETD <35 mK, objetivos opcionales gran angular, teleobjetivo y superteleobjetivo, hasta 15 puntos, líneas o áreas móviles, análisis de tendencias, vídeo radiométrico, generación de informes en PDF y compatibilidad con la edición en PC y plantillas.

Elige la RT400 cuando la cámara vaya a utilizarse tanto en diagnósticos de laboratorio como en I+D eléctrica, inspecciones rutinarias y flujos de trabajo con gran volumen de informes.

Cámara térmica portátil RM620, termógrafo portátil
Cámara térmica portátil RM620
Cámara térmica RT400 Expert, cámara térmica profesional
Cámara térmica RT400 Expert
La cámara térmica insignia RS600 es la opción portátil de Raythink ideal cuando se requiere capacidad macro para trabajar con placas de circuito impreso (PCB) de objetivos pequeños. Cuenta con una resolución de 640×512, superresolución de 1280×1024, NETD <25 mK, opciones de lentes opcionales, hasta 25 objetos de medición móviles, análisis de tendencias, vídeo radiométrico, informes en PDF y software para PC y dispositivos móviles.

Elige la RS600 cuando necesites capacidad macro, alta sensibilidad y suficiente detalle para componentes pequeños, trabajos de laboratorio de alta gama o análisis de fallos electrónicos.

La cámara térmica insignia RS1280 es la opción de alta resolución para tareas de investigación y microelectrónica. Su página oficial indica una resolución de 1280×1024, superresolución de 2560×2048, NETD <25 mK, IFOV de 0,34 mrad con el objetivo estándar y una distancia mínima de captura de imágenes de hasta 0,2 m con el objetivo gran angular. También admite hasta 35 puntos, líneas o áreas, análisis de tendencias, vídeo radiométrico, informes en PDF y software para PC y dispositivos móviles.

Elige la RS1280 cuando el trabajo requiera el máximo detalle espacial, una densidad de imagen de nivel de investigación o análisis repetidos en pequeños conjuntos electrónicos. Si su principal necesidad es la inspección de componentes a muy corta distancia, compruebe la configuración de la lente y el soporte en función del tamaño de su objetivo antes de la compra.

Cámara térmica insignia RS600, cámara térmica profesional
Cámara térmica insignia RS600
Cámara térmica insignia RS1280, cámara de imagen térmica profesional
Cámara térmica insignia RS1280
Lista de comprobación previa a la compra
Utilice esta lista de comprobación antes de elegir una cámara de imagen térmica para PCB. Le permitirá basar la decisión en su configuración de prueba real.

Sé cuál es el componente más pequeño o la zona caliente que necesito medir.
Conozco la distancia de trabajo entre la cámara y la placa en el banco de trabajo.
He comprobado si el objetivo cubre suficientes píxeles para la medición, no solo para la detección.
He confirmado que admite enfoque cercano o lente macro para inspeccionar componentes SMD pequeños.
He comprobado el NETD para detectores de calor de bajo contraste, no solo la resolución.
He confirmado que el rango de temperatura cubre mis pruebas de placas, módulos o electrónica de potencia.
Puedo ajustar la emisividad y registrar el ajuste en mi informe.
Tengo un plan para el cobre brillante, la soldadura, el blindaje y los paquetes reflectantes.
Puedo guardar imágenes radiométricas o vídeos para su revisión posterior.
Puedo trazar áreas de medición alrededor de componentes o zonas de la placa.
Puedo exportar datos o crear informes si se requiere documentación de laboratorio.
He comprobado las opciones de trípode o soportes para una captura de imágenes repetible.
Sé si el proyecto requiere una inspección manual, una monitorización fija o ambas.
Hay dos aspectos que merecen una atención especial: la capacidad macro y el flujo de trabajo de los datos. Muchas cámaras pueden mostrar una placa caliente. Son menos las que pueden distinguir componentes minúsculos a una distancia fija del banco de trabajo y, a continuación, generar datos que tu equipo pueda revisar semanas más tarde.

Conclusión
La elección de la cámara térmica adecuada para la inspección de PCB depende, en primer lugar, del tamaño del objetivo, la distancia de trabajo y las necesidades de documentación. La resolución ayuda, pero es solo un factor entre otros. El enfoque cercano, la compatibilidad con objetivos macro, el NETD, el control de la emisividad, los archivos radiométricos, la medición de regiones y la generación de informes en PC influyen en que la cámara te proporcione datos de ingeniería útiles.

Para la reparación y la puesta en marcha de placas, céntrate en la nitidez a corta distancia y en la capacidad macro. Para la validación en laboratorio, añade vídeo radiométrico, curvas de tendencia e informes repetibles. Para la investigación y las pruebas de microelectrónica comercial, los modelos de alta resolución pueden ofrecer el detalle espacial adicional que tu trabajo exige.

Si está comparando cámaras térmicas portátiles de Raythink para PCB, I+D en electrónica o medición de objetivos pequeños, póngase en contacto con Raythink indicando el tamaño del objetivo, la distancia de trabajo y sus requisitos de generación de informes.

Preguntas frecuentes
¿Necesito un objetivo macro para la inspección de placas de circuito impreso?
Necesitas un objetivo macro cuando tu objetivo sea un componente pequeño, una unión soldada, una pista o una zona densa de la placa que un objetivo estándar no pueda distinguir con claridad. La función macro ayuda a la cámara a enfocar más de cerca y a capturar detalles más útiles a corta distancia. Si inspecciona módulos de potencia, conectores, carcasas o superficies de paquetes de baterías de mayor tamaño, puede que baste con un objetivo estándar con un buen enfoque manual.

¿Es suficiente una resolución de 640×512 para la I+D en electrónica?
Una resolución de 640×512 es suficiente para muchas tareas de I+D en electrónica, especialmente la puesta en marcha de placas, la inspección de placas de alimentación, el calentamiento de conectores y la comparación de componentes. Sin embargo, resulta limitante cuando el objetivo es muy pequeño, la placa es densa o la prueba requiere detalles espaciales precisos en muchos componentes. En esos casos, una cámara de 1280×1024 puede reducir las conjeturas y mejorar la repetibilidad.

¿Cómo mido soldaduras brillantes, cobre o blindajes metálicos?
Mide las superficies brillantes con cuidado, ya que pueden reflejar la energía infrarroja de la sala, de tu mano, de las luces o de piezas calientes cercanas. Ajusta la emisividad según el material, evita los ángulos de visión muy pronunciados y compara superficies similares siempre que sea posible. Para la validación en laboratorio, muchos equipos utilizan cinta o recubrimientos mates de alta emisividad en puntos de prueba definidos, siempre que el proceso lo permita. Anota siempre el método utilizado en el informe.

¿Debería utilizar una cámara térmica portátil o fija para la producción de productos electrónicos?
Utiliza una cámara térmica portátil para el desarrollo, el análisis de fallos, el muestreo, las auditorías y el trabajo de laboratorio flexible. Utiliza una cámara térmica fija cuando el proceso requiera una supervisión continua, un posicionamiento repetido, alarmas automáticas o la integración con equipos de producción. Muchos equipos utilizan ambas: cámaras portátiles para la investigación de ingeniería y sistemas fijos para la supervisión de la línea una vez que se ha comprendido el riesgo térmico.
