¿Pueden las cámaras térmicas ver a través de la niebla, la lluvia y el humo?

{{{sourceTextContent.subTitle}}}

Las cámaras térmicas suelen mantener el contraste térmico en condiciones de niebla ligera, lluvia ligera y determinados entornos con humo, mientras que las imágenes en luz visible comienzan a perder nitidez. No pueden ver a través de todas las condiciones meteorológicas ni de todos los tipos de humo. La niebla densa y la lluvia intensa...

{{{sourceTextContent.description}}}

Las cámaras térmicas suelen mantener el contraste térmico en condiciones de niebla ligera, lluvia ligera y determinados entornos con humo, mientras que las imágenes en luz visible comienzan a perder nitidez. No pueden ver a través de todas las condiciones meteorológicas ni de todos los tipos de humo. La niebla densa y la lluvia intensa reducen la señal infrarroja que llega a la cámara. El humo denso puede reducir considerablemente la señal del objetivo, mientras que el humo caliente puede emitir radiación infrarroja que oculta el objetivo.

Condiciones atmosféricas Resultado típico de la detección Por qué la detección se vuelve más difícil
Niebla ligera Los objetivos con contraste térmico suelen seguir siendo detectables a distancias cortas o moderadas. Las gotas de agua en suspensión atenúan la señal del objetivo.
Niebla densa: El alcance de detección puede disminuir sustancialmente, y la ventaja respecto a las imágenes en luz visible puede verse limitada. Una mayor densidad de gotas y una trayectoria de visión más larga aumentan la atenuación de la señal.
Lluvia ligera: Los objetivos con fuerte contraste térmico suelen seguir siendo detectables. La lluvia atenúa la radiación del objetivo y puede enfriar las superficies expuestas, reduciendo el contraste térmico.
Lluvia intensa: el alcance de detección puede reducirse considerablemente. La lluvia intensa atenúa la señal del objetivo, mientras que el agua en la ventana de la cámara reduce aún más el contraste de la imagen.
Humo frío y difuso: los objetivos cálidos pueden seguir siendo detectables. Las partículas en suspensión atenúan la señal del objetivo, especialmente a densidades más altas y distancias de visión más largas.
Humo denso o caliente: Los objetivos pueden resultar difíciles o imposibles de detectar. El hollín y el vapor atenúan la señal del objetivo, mientras que los gases y partículas calientes pueden añadir radiación infrarroja que la enmascara.
La respuesta también depende del objetivo de la inspección. Una cámara puede seguir detectando la presencia de un objeto incluso después de que la imagen haya perdido suficiente detalle como para permitir su identificación o una medición fiable de la temperatura.

¿Qué significa «ver a través» en la termografía?
La expresión «ver a través» sugiere que la niebla, la lluvia o el humo se vuelven transparentes. La termografía no funciona así. La radiación infrarroja procedente del objetivo debe seguir atravesando la atmósfera y la óptica de la cámara antes de llegar al detector. Las gotitas, las partículas y los gases que se encuentran en esa trayectoria pueden atenuar la señal del objetivo, mientras que los elementos que oscurecen la visión y que están calientes pueden añadir su propia radiación infrarroja.

En la práctica, que una cámara térmica pueda «ver a través» de un elemento que obstaculiza la visión (como la niebla, la lluvia o el humo) depende de la tarea que se deba realizar. La detección consiste en determinar que existe un objeto o una anomalía térmica. La clasificación o identificación requiere suficiente detalle para distinguir el objetivo con el nivel de precisión que exige la aplicación. La medición radiométrica utiliza la radiación detectada para estimar la temperatura aparente de la superficie.

Estas tareas tienen distintos límites de rendimiento. Un objetivo cálido puede seguir siendo detectable después de que su contorno se haya vuelto demasiado débil para su identificación, mientras que una medición fiable de la temperatura puede fallar incluso antes, ya que la atmósfera altera la radiación que llega al detector. Por lo tanto, cualquier afirmación sobre el rendimiento debería especificar tanto las condiciones atmosféricas como la tarea requerida.

Por qué la imagen térmica puede superar a la imagen visible
Las cámaras visibles registran principalmente la luz reflejada por una escena. Las gotitas de niebla, la lluvia y las partículas de humo dispersan esa luz, lo que reduce el contraste y provoca un aspecto brumoso.

Las cámaras térmicas detectan la radiación infrarroja dentro de una banda espectral definida. En determinadas condiciones atmosféricas, la radiación infrarroja térmica puede atravesar la niebla o el humo con mayor eficacia, lo que permite que los objetivos calientes sigan siendo detectables incluso cuando las imágenes visibles se han degradado. Esto confiere a la imagen térmica una ventaja en algunas condiciones, pero no hace que la cámara sea inmune a la atmósfera.

Si la niebla o el humo son cálidos, pueden añadir radiación infrarroja a la imagen y reducir la diferencia entre el objetivo y su fondo.

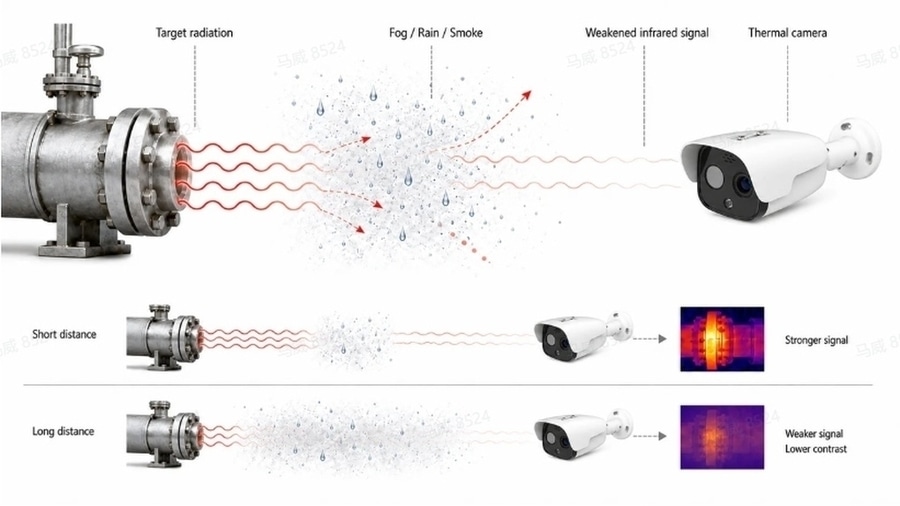

A medida que la radiación se propaga hacia la cámara, el agua, los gases y las partículas pueden absorber parte de ella. Las gotitas y las partículas también pueden dispersar la radiación alejándola de la cámara. Si la niebla o el humo son cálidos, pueden añadir radiación infrarroja a la imagen y reducir la diferencia entre el objetivo y su fondo.

La señal del objetivo sufre una mayor atenuación a medida que aumenta la distancia de observación. Una fina capa de niebla a corta distancia puede causar una pérdida mínima, mientras que la misma niebla en un recorrido mucho más largo puede atenuar la señal lo suficiente como para impedir la detección.

El diseño de la cámara también influye en si la señal debilitada del objetivo proporciona detalles útiles. La lente determina el tamaño con el que aparece el objetivo, mientras que la sensibilidad del detector, el enfoque y el procesamiento influyen en la claridad con la que se muestra el contraste restante. Por lo general, un objetivo más grande o un mayor contraste térmico son más fáciles de detectar.

¿Pueden las cámaras térmicas ver a través de la niebla?
Las cámaras térmicas suelen conservar un mayor contraste útil que las cámaras de luz visible en condiciones de niebla ligera o moderada. No obstante, la niebla densa puede reducir significativamente el alcance de la detección térmica, ya que las gotas de agua en suspensión absorben y dispersan la radiación infrarroja.

Zoom de 55x, observación de objetivos a 2,2 km, en condiciones de niebla al atardecer
Cómo la distancia y el contraste del objetivo modifican el resultado
Un objetivo cercano observado a través de una niebla fina no es comparable a un objetivo lejano situado detrás de un banco de niebla densa. La señal infrarroja se debilita a medida que atraviesa más niebla, por lo que un objetivo que se ve claramente a corta distancia puede desaparecer a mayor distancia.

El objetivo también debe presentar suficiente contraste con el fondo. Un objeto grande y cálido sobre un fondo más frío puede seguir siendo detectable después de que un objetivo pequeño o de bajo contraste haya desaparecido. Una mayor resolución del detector solo resulta útil cuando llega suficiente señal a la cámara. La lente, el enfoque, el tamaño del objetivo y la distancia determinan cuántos píxeles útiles cubren el objetivo.

Los modelos atmosféricos pueden estimar la transmisión cuando se conocen las condiciones de la niebla y los datos de entrada del sistema. La precisión de la estimación depende de hasta qué punto las condiciones reales se ajustan a esas hipótesis. Las investigaciones sobre la predicción del alcance de las cámaras termográficas muestran que las estimaciones útiles deben tener en cuenta la transmisión atmosférica, las características del objetivo, la óptica, el rendimiento del detector y la tarea de detección o identificación requerida.

Cómo afecta la niebla a las imágenes MWIR y LWIR
Las bandas MWIR y LWIR no responden de la misma manera a todos los tipos de niebla. La transmisión atmosférica puede ser mayor en una banda en determinadas condiciones de niebla, pero ninguna de las dos es la más adecuada en todas las situaciones. La sensibilidad del detector, la transmisión de la lente, el espectro del objetivo y la radiación de la atmósfera también influyen en la imagen final.

La niebla puede suavizar los contornos y ocultar objetivos pequeños antes de que un objetivo más grande desaparezca por completo. La mejora automática de la imagen puede realzar el débil contraste que queda, haciendo que la visualización parezca más nítida. No puede recuperar la información del objetivo que nunca llegó al detector. Evalúa el rendimiento con un objetivo y una tarea definidos, en lugar de basarte únicamente en una captura de pantalla de la visualización.

¿Pueden las cámaras térmicas ver a través de la lluvia?
La lluvia ligera suele permitir obtener imágenes térmicas útiles a distancias más cortas, especialmente cuando el objetivo es mucho más cálido o más frío que el fondo. La lluvia intensa puede reducir tanto el contraste de la imagen como el alcance de detección.

Cómo afecta la lluvia a la señal y a la ventana de la cámara
Las gotas de lluvia absorben y dispersan parte de la radiación infrarroja que se dirige hacia la cámara. El agua acumulada en la ventana protectora puede reducir la transmisión y degradar la calidad de la imagen. La lluvia también enfría las superficies expuestas, lo que puede reducir el contraste térmico que hace visible el objetivo.

La carcasa protege el hardware de la cámara contra la entrada de agua. Su clasificación IP describe el nivel de protección verificado mediante pruebas estandarizadas; no garantiza una imagen térmica nítida a través de la lluvia o de una ventana óptica mojada. Evalúa por separado el ángulo de montaje, el drenaje, el diseño de la ventana y el acceso para su limpieza. Si la instalación utiliza un limpiaparabrisas o una cubierta protectora, confirma que sea adecuado para la ventana de infrarrojos.

Por qué la lluvia intensa reduce el alcance de detección
La lluvia intensa introduce más agua en la trayectoria óptica, por lo que llega menos radiación del objetivo a la cámara. La pérdida es mayor cuanto mayor es la distancia de visión. La lluvia impulsada por el viento también puede mojar un lado de la ventana de la cámara con mayor intensidad de lo que sugiere una prueba de entrada estática.

La lluvia altera tanto la escena como la trayectoria óptica. Puede enfriar las superficies y hacer que el objetivo y el fondo alcancen una temperatura similar. En ese caso, es posible que la atmósfera siga transmitiendo suficiente radiación infrarroja, pero la cámara ya no recibe el contraste suficiente para una detección fiable. Los objetivos protegidos o los equipos que retienen el calor del proceso pueden seguir siendo más fáciles de ver.

¿Pueden las cámaras térmicas ver a través del humo?
Las cámaras térmicas pueden detectar objetivos calientes a través de cierto humo, pero el resultado varía en función de la densidad del humo, la temperatura y la distancia de observación. Por lo general, es más fácil obtener imágenes a través de un humo frío y difuso que a través de un humo denso cerca de una fuente de calor activa.

Cómo afectan la densidad y la temperatura del humo a la imagen
El humo frío y difuso puede bloquear la luz visible, al tiempo que permite el paso de suficiente radiación infrarroja térmica para mantener el contraste del objetivo. El hollín denso, las altas concentraciones de partículas o un recorrido largo a través del humo pueden atenuar la señal del objetivo de forma más acusada.

Imagen de una cámara de luz visibleImagen de una cámara de luz visible
Imagen de la cámara térmica infrarrojaImagen de la cámara térmica infrarroja
El humo caliente plantea un problema diferente. Los gases calientes, las partículas y las llamas pueden añadir radiación infrarroja que enmascara el objetivo. La turbulencia térmica también puede distorsionar los contornos del objetivo y hacer que la imagen parezca inestable. Por lo tanto, una zona brillante en una imagen térmica puede deberse a la radiación del humo o de la llama, más que a la superficie que hay detrás.

Por qué una sola prueba de humo no puede predecir todos los escenarios
Una sola prueba de humo no puede representar todos los escenarios, ya que la composición del humo, la concentración de partículas, la temperatura y la distancia de observación varían en función de la fuente y de la forma en que se desarrolla la columna de humo.

El humo procedente de diferentes fuentes puede contener cantidades variables de vapor de agua, hollín, cenizas, aerosoles y gases de combustión. Su distribución de partículas también cambia a medida que la columna de humo se enfría y se mezcla con el aire. Una cámara que detecta un objetivo a través de humo frío y disperso puede no ofrecer el mismo resultado a través de humo denso y caliente.

Las temperaturas relativas del objetivo, el fondo y el humo determinan cuánto contraste queda. Un objeto cálido situado detrás de humo frío puede destacar claramente, mientras que el humo caliente puede ocultarlo. Las llamas y las partículas calientes también pueden dominar el control automático de ganancia de la cámara y ocultar los detalles más débiles del objetivo.

Cómo probar una cámara térmica en condiciones de niebla, lluvia o humo
Una prueba útil parte de la tarea concreta, no de una afirmación general sobre su funcionamiento en cualquier condición meteorológica. La distancia a la que una cámara puede detectar o identificar un objetivo depende de la atmósfera, la lente, el tamaño del objetivo y el contraste térmico. Para más detalles, consulta hasta qué distancia puede ver una cámara térmica.

Define el objetivo y la tarea. Especifica el tamaño del objetivo, la distancia de visión, el campo de visión y el contraste térmico mínimo. Decida si la cámara debe detectar, identificar o medir el objetivo. Las diferentes aplicaciones de la termografía requieren criterios de prueba distintos.
Registre una referencia en condiciones despejadas. Pruebe el sistema completo instalado con la cámara, el objetivo, el enfoque, la posición de montaje y el objetivo previstos. La referencia muestra el nivel de detalle y contraste de la imagen disponible antes de que se introduzcan efectos ambientales.
Repita la prueba en condiciones representativas. Mantenga constantes la posición del objetivo y los criterios de decisión. Registre la distancia de visión, la visibilidad con niebla o la intensidad de la lluvia, el tipo de humo y el estado de la ventana de la cámara. Compruebe si el operador sigue pudiendo completar la tarea prevista, y no solo si la imagen permanece en la pantalla.
Inspeccione la trayectoria óptica. La condensación, las películas de agua, la suciedad, las ventanas externas y las carcasas protectoras pueden reducir la calidad de la imagen independientemente de las condiciones atmosféricas. Compruebe el drenaje, el acceso para la limpieza, el enfoque y la estabilidad del montaje.
Establezca un límite operativo para cada tarea. La detección puede seguir siendo posible incluso después de que la identificación haya fallado. La medición de temperatura a larga distancia también requiere un modelo de corrección atmosférica adecuado; una pérdida de transmisión no tenida en cuenta puede reducir la precisión de la imagen térmica incluso cuando el objetivo sigue siendo visible.
Para la vigilancia en emplazamientos fijos, explore las cámaras térmicas de seguridad fijas de Raythink. Seleccione la cámara y el objetivo en función del tamaño del objetivo, la distancia de visión, el campo de visión y si la tarea es de detección o de identificación.

Preguntas frecuentes
¿Puede una cámara térmica de mayor resolución ver con mayor claridad a través de la niebla o el humo?
Solo si llega suficiente señal del objetivo al detector. Un mayor número de píxeles puede conservar los detalles de la imagen, pero no puede recuperar la radiación absorbida o dispersada por una niebla o un humo densos. El objetivo, el tamaño del objetivo y la distancia de observación siguen determinando cuántos píxeles útiles cubren el objetivo.

¿Puede la mejora de la imagen recuperar los detalles perdidos en condiciones meteorológicas adversas?
La mejora de la imagen puede hacer que el contraste débil resulte más fácil de ver, pero no puede recuperar detalles que nunca llegaron al detector. Un procesamiento agresivo también puede acentuar el ruido o la estructura de la niebla o el humo, por lo que hay que evaluar la imagen procesada en función de la tarea prevista.

¿Puede una cámara térmica medir la temperatura con precisión a través de la niebla o el humo?
No de forma fiable, a menos que se conozca el efecto atmosférico y se incluya en la configuración de la medición. La niebla y el humo pueden debilitar la radiación del objetivo e introducir radiación adicional procedente de la atmósfera. Un objetivo puede seguir siendo visible incluso cuando la temperatura que se muestra ya no es fiable.

¿Significa una clasificación IP que una cámara térmica verá con claridad bajo una lluvia intensa?
No. La clasificación IP describe la protección probada de la carcasa frente a la entrada de agua y polvo. La lluvia intensa puede seguir debilitando la señal del objetivo, mojar la ventana óptica y reducir el contraste térmico de la escena.

Conclusión
Las cámaras térmicas suelen ofrecer una ventaja frente a las cámaras de luz visible en determinadas condiciones de niebla, lluvia y humo. La niebla densa, la lluvia intensa y el humo caliente o concentrado pueden seguir reduciendo el alcance de detección u ocultando el objetivo.

Defina si la cámara debe detectar, identificar o medir el objetivo y, a continuación, pruebe el sistema completo instalado a la distancia requerida en condiciones representativas. Esto proporciona un límite operativo realista sin convertir una ventaja condicional en una afirmación absoluta de «visibilidad total».
