Imágenes térmicas para inspecciones de tejados: detección de humedad, aislamiento y fugas

{{{sourceTextContent.subTitle}}}

Las imágenes térmicas para la inspección de tejados permiten examinar una superficie extensa en busca de patrones de temperatura asociados a aislamiento húmedo, falta de aislamiento y otros cambios en la estructura del tejado. Ayudan al inspector a localizar con precisión las zonas que pueden requerir una inspección más detallada a

{{{sourceTextContent.description}}}

La termografía para inspecciones de tejados permite examinar una superficie extensa en busca de patrones de temperatura asociados a aislamiento húmedo, falta de aislamiento y otros cambios en la estructura del tejado. Ayuda al inspector a localizar con precisión las zonas de un tejado extenso que puedan requerir una inspección más detallada.

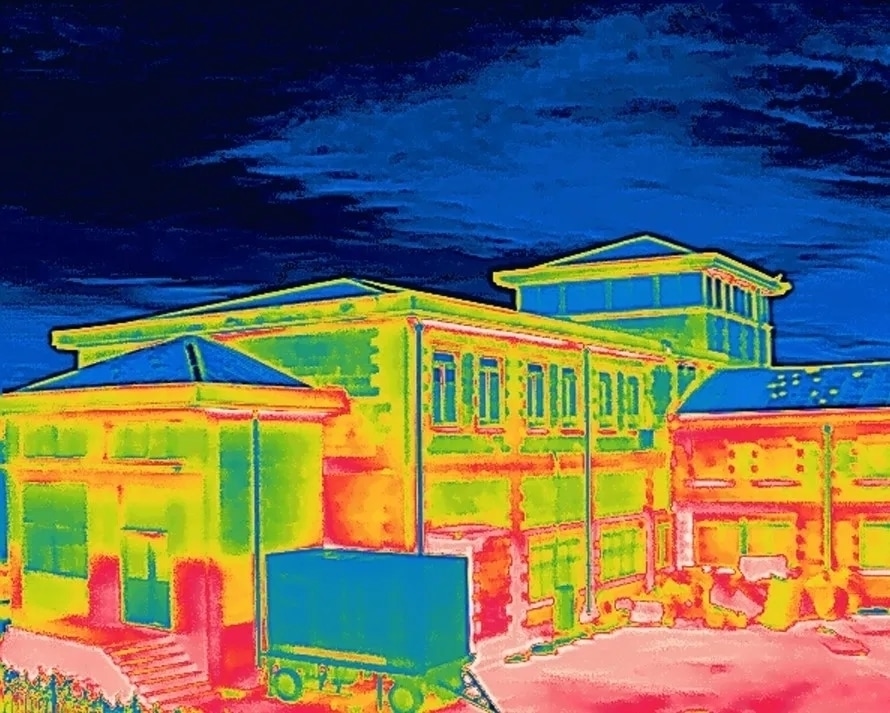

Inspección térmica de viviendas
La cámara no ve el agua a través de los materiales de cubierta, no demuestra que todas las zonas cálidas o frías contengan humedad, ni identifica por dónde ha entrado la lluvia en el sistema. Un estudio fundamentado depende de tres factores: el tejado debe presentar un contraste térmico útil, la cámara debe detectar anomalías repetibles desde la posición de inspección, y el flujo de trabajo debe cartografiar dichas anomalías, conservar suficiente información para su revisión posterior y verificar las ubicaciones representativas mediante un método directo adecuado.

Lo que puede revelar una imagen térmica del tejado
Una cámara térmica convierte la radiación infrarroja de una superficie en una imagen de diferencias de temperatura aparentes. En un tejado, esas diferencias pueden reflejar cambios en el almacenamiento de calor o en el flujo de calor. Se trata de observaciones sobre la superficie, no de imágenes directas de los materiales que hay debajo.

Patrones de humedad y aislamiento húmedo
En un sistema de tejado de baja pendiente adecuado, el aislamiento afectado por la humedad puede calentarse y enfriarse de forma diferente al aislamiento seco adyacente. Durante parte del ciclo de calefacción o refrigeración, la zona afectada puede permanecer más caliente o más fría que una zona seca comparable.

Inspección de viviendas mediante termografía
En los sistemas de cubierta aplicables, los estudios de aislamiento húmedo se suelen realizar por la noche en las condiciones especificadas en la norma ASTM C1153; la Guía de buenas prácticas de operación y mantenimiento del Departamento de Energía de EE. UU. describe la lógica subyacente del perfil térmico.

El resultado inicial debe denominarse «anomalía térmica» o «zona sospechosa». Las juntas, los elementos de fijación, las reparaciones anteriores, el lastre, la suciedad, el agua estancada, la descarga de los sistemas de climatización, las sombras, los reflejos y los cambios en los materiales pueden producir patrones que se asemejan a la humedad. El patrón se convierte en una prueba más sólida solo después de que el inspector lo compare con zonas de referencia similares y confirme las anomalías representativas mediante un método directo adecuado.

La termografía también permite detectar aislamiento ausente o desplazado —una cuestión distinta del aislamiento húmedo, que se rige por una norma diferente (ASTM C1060) y una construcción diferente—. Un patrón lineal dentro de una cavidad enmarcada que difiera de forma sistemática de las cavidades adyacentes, por ejemplo, puede indicar una cobertura de aislamiento incompleta en lugar de humedad. Los informes deben especificar a qué problema y a qué conjunto se refiere cada patrón; para aplicaciones más amplias en la envolvente del edificio, véase la descripción general de Raythink sobre el uso de la termografía para la inspección de edificios y viviendas.

Por qué una anomalía térmica no es el punto de entrada de la fuga
Un patrón de humedad puede orientar la investigación de una fuga, pero por sí solo no localiza el punto de entrada. El agua puede desplazarse a lo largo de una cubierta, una junta, un elemento de fijación, una interfaz de aislamiento o una vía estructural antes de manifestarse como una mancha en el techo o una anomalía térmica.

Para localizar el origen puede ser necesario realizar una inspección visual, mediciones de humedad, extracciones de muestras del tejado cuando esté permitido, pruebas de la membrana, análisis de los detalles constructivos y análisis del drenaje.

Esto proporciona respuestas distintas a las tres preguntas habituales:

¿Dónde hay una anomalía térmica repetible? La termografía puede cartografiar su ubicación y extensión.
¿Contiene el conjunto humedad o un defecto de aislamiento? Confirma las zonas representativas con un método directo adecuado para el conjunto.
¿Por dónde entró el agua? Localiza el origen por separado mediante inspección visual, pruebas de humedad, detalles de la cubierta y condiciones de drenaje.
¿Es el tejado un buen candidato para una inspección por infrarrojos?
La calidad del estudio comienza por la adecuación del método. Una cámara de altas prestaciones no puede recuperar información que el tejado no haya proporcionado.

No todos los tejados son candidatos. Antes de comenzar, revise la estructura, el historial térmico, la superficie, el acceso y las condiciones de seguridad.

Pregunta previa al estudio: Orientación adecuada. Motivo para validar, posponer o cambiar el método
¿Se conoce la construcción del tejado? Se dispone de planos, historial de reparaciones, membrana, aislamiento, tablero, recubrimientos y revestimientos. Las capas desconocidas o las estructuras mixtas dificultan la comparación de patrones
¿Puede el tejado presentar un contraste térmico útil? Se espera que el historial térmico reciente del tejado genere un contraste suficiente e interpretable durante el intervalo de inspección previsto. El viento fuerte, la lluvia reciente, las condiciones meteorológicas inestables o un contraste débil pueden ocultar el objetivo
¿Es la superficie visualmente comparable? Las áreas de referencia comparten materiales y exposición similares
El agua estancada, el lastre, la suciedad, las reparaciones, la sombra o los diferentes acabados pueden crear límites falsos
¿Se puede observar el objetivo de forma segura? La ruta o el punto de observación proporcionan una cobertura adecuada y un tamaño de objetivo adecuado
Las obstrucciones, los parapetos, los ángulos pronunciados, el acceso restringido o el trabajo nocturno inseguro reducen la fiabilidad
¿Se pueden volver a localizar las anomalías? Se dispone de planos del tejado, referencias de cuadrícula, imágenes visibles o registros de ubicación
Los termogramas aislados sin contexto de ubicación son difíciles de verificar
¿Se permite la confirmación? Se pueden realizar comprobaciones representativas con un método adecuado para la estructura. Un escaneo sin un plan de verificación debe seguir siendo un resultado de cribado
Estructura y ajuste de la superficie
Identifica la membrana, el aislamiento, la cubierta, las capas superpuestas, las reparaciones, los recubrimientos, el lastre y los componentes conductores. Los distintos materiales pueden almacenar y transferir el calor de forma diferente. Una línea marcada en la imagen puede ser un límite entre materiales más que humedad.

Las zonas de referencia secas conocidas solo son útiles cuando son realmente comparables. Comparar un parche reparado con una membrana original, o una zona a la sombra con una zona expuesta al sol, puede llevar a una conclusión errónea incluso cuando ambas imágenes son nítidas.

Condiciones meteorológicas, historial térmico y momento de la inspección
El tejado necesita un cambio significativo en el calentamiento o enfriamiento. Es habitual realizar el escaneo después de la puesta de sol en inspecciones de aislamiento húmedo en tejados de baja pendiente, ya que las zonas húmedas y secas pueden enfriarse a ritmos diferentes; sin embargo, el momento adecuado para la inspección depende de la estructura del tejado y de las condiciones meteorológicas recientes, no simplemente de la hora del día.

La lluvia y el agua superficial pueden generar su propia señal. El viento fuerte puede atenuar las diferencias de temperatura. Los cambios rápidos en la nubosidad o las condiciones inestables pueden alterar el historial de calentamiento en toda la cubierta. Anota las condiciones relevantes y pospone el estudio si estas no permiten una comparación fiable.

Acceso, visibilidad y seguridad
El acceso afecta tanto a la cobertura como a la calidad de la imagen. Los parapetos, los equipos instalados en la azotea, los paneles solares, los elementos de drenaje y las zonas restringidas pueden dejar zonas ciegas. Además, una vista oblicua hace que cada objetivo ocupe menos píxeles de los que ocuparía en una imagen frontal.

El trabajo nocturno, los bordes de la cubierta, las superficies mojadas, los equipos eléctricos y las plataformas elevadas requieren un plan de seguridad específico para cada emplazamiento. Un método termográfico nunca anula las normas de acceso a la cubierta ni la necesidad de contar con personal cualificado.

Elige el método de inspección antes que la cámara
El método de inspección determina la distancia de trabajo, el tamaño del objetivo, el campo de visión, el control de la ubicación y el tipo de configuración de cámara necesaria. Para las inspecciones de tejados se pueden utilizar tanto imágenes terrestres como aéreas, pero la misma elección de cámara y objetivo no se adapta a todas las geometrías de inspección.

Inspecciones a pie
Un estudio a pie sitúa al operador cerca del tejado y permite la comparación directa con juntas, penetraciones, desagües, parches y otros detalles visibles. Es muy adecuado para tejados accesibles en los que el operador puede seguir una ruta sistemática y marcar las zonas sospechosas.

La proximidad puede facilitar la identificación de patrones más pequeños, pero también limita la superficie de tejado que aparece en cada imagen. El flujo de trabajo requiere un recorrido ordenado, marcadores de orientación y un método para relacionar cada termograma con el plano del tejado. Acercarse más no sustituye al enfoque ni a una documentación rigurosa.

Inspecciones desde altura o aéreas
Una plataforma elevada o una vista aérea pueden abarcar un tejado de gran tamaño y revelar la continuidad general de los patrones. También pueden reducir la necesidad de acceder a zonas del tejado peligrosas u obstruidas. La contrapartida es una mayor distancia de trabajo, mayores exigencias en cuanto a resolución espacial y óptica, y una mayor necesidad de una geolocalización fiable o de la correspondencia entre la imagen y el plano.

Elige el método en función de la superficie del tejado, las limitaciones de acceso, el objetivo relevante más pequeño, la cobertura necesaria y el plan de verificación. Si un levantamiento aéreo identifica una zona sospechosa, el proyecto sigue necesitando una forma práctica de localizar y confirmar áreas representativas en el tejado.

Un flujo de trabajo de inspección de tejados orientado a la verificación
Un flujo de trabajo útil genera registros revisables en cada etapa.

Planificar y establecer referencias
Define el objetivo de la inspección. Indica si el estudio tiene como fin detectar un aislamiento húmedo sospechoso, evaluar la instalación del aislamiento, respaldar una investigación de fugas o documentar una reparación. Documenta lo que el método seleccionado puede y no puede determinar.
Revisa el montaje y el historial. Recopila planos, registros de reparaciones, informes de fugas, planos de la cubierta, restricciones de acceso y cambios conocidos en los materiales. Marca las zonas que no deben compararse directamente.
Establece las condiciones de aceptación. Define las condiciones meteorológicas, de superficie, del historial térmico, de acceso y de seguridad necesarias para continuar. Si no se dan esas condiciones, reprograma la inspección o elige otro método.
Planifica la geometría de las imágenes. Especifique la distancia de trabajo, el objetivo, el tamaño previsto del objetivo, la ruta o los puntos de observación, el solapamiento y el método de referencia de ubicación.
Capture y cartografíe el estudio
Configure y compruebe la cámara. Enfoque para la distancia real, elija un intervalo de temperatura útil, confirme los ajustes de almacenamiento y documente las hipótesis relevantes sobre la emisividad y la temperatura reflejada si se utiliza un análisis cuantitativo.
Realice el escaneo de forma sistemática. Siga la ruta o el patrón de vuelo planificados. Capture imágenes térmicas e imágenes de referencia en el espectro visible, incluidos termogramas radiométricos cuando el estudio requiera datos de temperatura para el análisis o la elaboración de informes posteriores a la captura. Mantenga una orientación coherente y anote cualquier obstrucción o cambio de condiciones.
Comprueba la repetibilidad. Vuelve a examinar las anomalías representativas, compáralas con áreas de referencia similares y comprueba si su forma sigue una junta, un límite de material, una sombra, agua superficial o la influencia de algún equipo.
Traza un mapa de las ubicaciones. Transfiere las anomalías repetibles a un plano del tejado u otro registro de ubicación duradero. Una imagen sin una ubicación recuperable no puede servir de guía para la confirmación o la reparación.
Verifica las anomalías representativas
Utiliza un método directo adecuado. Comprueba las zonas sospechosas y de referencia representativas mediante mediciones de humedad, perforaciones de la cubierta u otro método adecuado para el conjunto constructivo y permitido por el proyecto.
Separa las conclusiones. Informa de lo que mostró la cámara, de lo que confirmaron las comprobaciones directas y de lo que sigue sin resolverse. Si no ha sido posible la verificación, marque la zona para su seguimiento en lugar de convertir la probabilidad en certeza.
La verificación no significa que la termografía haya fallado. Es lo que conecta un cribado rápido y sin contacto con una decisión de mantenimiento fundamentada.

Cómo elegir una cámara térmica para tejados
No existe una cámara térmica que sea universalmente la mejor para tejados. Partir de la propia inspección: la cámara y el objetivo deben proporcionar suficientes píxeles sobre el objetivo más pequeño —como una mancha de humedad o una junta defectuosa— a la distancia a la que realmente se va a trabajar. En tejados comerciales de gran tamaño, la duración de la batería, el peso, la ergonomía y el flujo de trabajo de elaboración de informes también influyen en que una cámara resulte práctica para una jornada completa de trabajo de campo.

Una cámara radiométrica resulta útil cuando el estudio requiere datos de temperatura para el análisis posterior a la captura, la comparación o la elaboración de informes.

Las recomendaciones sobre cámaras de esta sección se aplican a las cámaras térmicas portátiles de Raythink utilizadas para inspecciones de tejados. Los sistemas de monitorización fijos, las cámaras de imagen de gases y los módulos térmicos OEM resuelven problemas diferentes y no se tratan aquí.

Cámara PTZ a prueba de explosiones de doble espectro TE464T1
Cámara PTZ a prueba de explosiones de doble espectro TE464T1
Detecta el objetivo más pequeño a la distancia de trabajo
La resolución del detector por sí sola no indica cuántos píxeles cubrirán una pequeña anomalía desde la posición prevista. Comience con cuatro datos:

área de interés más pequeña
distancia de trabajo mínima y máxima
cobertura del tejado requerida en cada vista
opciones disponibles de objetivo o campo de visión
Una vista más amplia mejora la cobertura, pero asigna menos píxeles a un objetivo lejano. Una vista más estrecha puede mejorar el muestreo del objetivo, pero ralentiza la cobertura sistemática. En el caso de un levantamiento aéreo o desde una posición elevada, la resolución espacial y la óptica suelen tener más importancia que en el trabajo a pie de calle.

La sensibilidad térmica puede ayudar a distinguir diferencias sutiles cuando el contraste útil es escaso, pero no puede crear un contraste que el tejado y las condiciones meteorológicas no hayan generado. Un enfoque adecuado es igualmente importante, ya que el software no puede recuperar los detalles espaciales que se pierden en una imagen borrosa.

Conservar los registros radiométricos y de ubicación
Los archivos radiométricos conservan los datos de medición para su posterior revisión, ajuste, comparación y elaboración de informes. Las imágenes en el espectro visible ayudan al revisor a localizar juntas, penetraciones, desagües, reparaciones y equipos instalados en la cubierta. Las herramientas de anotación y elaboración de informes deben mantener estos registros vinculados al plano de la cubierta y a los resultados de la verificación.

Corrección de parámetros ambientales
Para un informe de estado formal, hay que preguntarse si el flujo de trabajo puede conservar:

termogramas radiométricos y ajustes relevantes
imágenes visibles emparejadas
nombres de archivo y orientación coherentes
referencias de ubicación o de cuadrícula
anotaciones y resultados de la verificación
formatos de exportación utilizables por el equipo del proyecto
El rango de temperatura rara vez es la especificación decisiva para los trabajos pasivos en cubiertas, ya que las superficies suelen estar cerca de las condiciones ambientales. Un rango más amplio no mejora automáticamente la detección de una pequeña diferencia de temperatura.

Adapta la usabilidad sobre el terreno al recorrido
La autonomía de la batería, la visibilidad de la pantalla, los controles de enfoque, la ergonomía, la facilidad de manejo con guantes y la protección adecuada contra las condiciones ambientales influyen en que el operador pueda completar el recorrido de forma coherente. Ni siquiera la mejor ficha técnica sirve de nada si la cámara interrumpe la cobertura o dificulta el mantenimiento de los registros de ubicación.

Antes de elegir una cámara termográfica para la detección de humedad, define los materiales y el montaje del tejado, los límites de lo que la inspección puede determinar, la distancia y el ángulo de visión, y el método utilizado para confirmar los resultados. Para los trabajos en tejados, especifica también el método de acceso, el momento de la inspección, la superficie y los requisitos de el informe.

Interpretar y elaborar informes sin exagerar la humedad
Comprobar explicaciones alternativas
Antes de clasificar una anomalía, descarte las explicaciones alternativas mencionadas anteriormente, como juntas, reparaciones, agua estancada, sombras y reflejos. A continuación, compruebe la propia imagen: el enfoque, el ángulo de visión, el rango de temperatura y si el escalado automático hace que una diferencia leve parezca dramática.

Evita basarte en una sola imagen aislada. Un hallazgo más sólido es aquel que es repetible, se ha cartografiado, se ha comparado con una referencia adecuada y se ha verificado mediante otro método.

Distinguir entre hallazgos observados, verificados y sin resolver
Utilizar un lenguaje en el informe que refleje el nivel de evidencia:

Observado: «Se registró un patrón repetible de mayor temperatura en el Área B en las condiciones de inspección documentadas».
Verificado: «Las comprobaciones directas en puntos representativos del Área B revelaron una humedad elevada en comparación con el área de referencia».
Sin resolver: «El estudio con infrarrojos no determinó el punto de entrada de la humedad; es necesario realizar un análisis más detallado de la membrana y el drenaje».
Incluye las condiciones del estudio, el equipo y el objetivo, la ruta o el punto de observación, las zonas inaccesibles, la ubicación de las imágenes, las explicaciones alternativas, el método de verificación y las limitaciones. Esto permite que otro revisor comprenda cómo se llegó a la conclusión.

Defina los requisitos de la cámara en función del estudio
La termografía puede hacer que las inspecciones de tejados sean más rápidas y específicas, especialmente cuando hay que examinar una superficie extensa en busca de aislamiento húmedo sospechoso o irregularidades en el aislamiento. Su valor reside en el método completo: un montaje adecuado, contraste térmico, resolución adecuada del objetivo, cobertura sistemática, interpretación cualificada y verificación representativa.

Empieza con un resumen de requisitos de una página. Anota la construcción del tejado, la superficie, el método de acceso, la distancia de trabajo, el objetivo más pequeño, las condiciones previstas, la duración del trabajo de campo, las restricciones de seguridad, el método de localización y el formato del informe. A continuación, compara esos requisitos con las cámaras térmicas portátiles actuales de Raythink.

Compara el resumen de requisitos con las configuraciones actuales de Raythink o solicita información actualizada sobre los productos. Una comparación basada en los requisitos es más fundamentada que elegir una cámara basándose en una sola especificación destacada o en una lista genérica de «las mejores cámaras».
