Cómo interpretar una imagen térmica: una guía práctica

{{{sourceTextContent.subTitle}}}

Una forma fiable de interpretar una imagen térmica es empezar por la escala y las condiciones de medición, y no por el color más llamativo. Comprueba las unidades, el rango de temperatura, la paleta y el nivel/rango. Confirma si el archivo conserva los datos radiométricos. Una imagen radiométrica i

{{{sourceTextContent.description}}}

Una forma fiable de interpretar una imagen térmica es empezar por la escala y las condiciones de medición, y no por el color más llamativo. Comprueba las unidades, el rango de temperatura, la paleta y el nivel/rango. Confirma si el archivo conserva los datos radiométricos. Una imagen radiométrica es un archivo de imagen que conserva datos de medición para su uso en cámaras y flujos de trabajo de software compatibles, en lugar de ofrecer únicamente una vista coloreada. A continuación, comprueba los ajustes de medición y las condiciones de visualización, observa dónde se concentra el calor y compara el resultado con una referencia pertinente.

Inspección de seguridad eléctrica
Si el hallazgo pudiera afectar a una decisión, repite la medición en condiciones comparables, compárala con equipos similares o resultados anteriores, utiliza otro método de medición adecuado o solicita una revisión más detallada. Por eso el color por sí solo no basta: el rojo no representa una temperatura fija, el azul no significa automáticamente que sea seguro y un punto caliente por sí solo no confirma la existencia de un problema.

Cómo interpretar una imagen térmica: cinco comprobaciones
Antes de sacar una conclusión, realiza estas cinco comprobaciones:

Lee la escala de temperatura. Fíjate en las unidades, el rango mostrado, la paleta de colores y si el nivel y el intervalo son automáticos o manuales.
Comprueba el archivo. Determina si la cámara y el software permiten realizar mediciones posteriores a partir del archivo original, o si estás viendo una imagen sin procesar o una captura de pantalla.
Comprueba las condiciones de medición. Anota la emisividad, la temperatura aparente reflejada, el enfoque, la distancia, el tamaño del objetivo, el ángulo, la atmósfera, el material y las condiciones de funcionamiento cuando sean relevantes.
Interpreta el patrón. Considera un punto caliente, una zona fría, un gradiente o un efecto de borde como una observación que debe interpretarse en su contexto.
Decide qué hacer a continuación. Vuelve a tomar la imagen, compárala, confírmala con otro método o pide a una persona cualificada que la revise.
Esto ayuda a diferenciar lo que ves en la pantalla de lo que realmente te indica la medición y de qué medida debes tomar a continuación. Empieza por la escala.

Lee la escala antes de los colores
Significado de los colores de la cámara térmica: Blanco caliente
Significado de los colores de la cámara térmica: Negro caliente
Significado de los colores de la cámara térmica: Arcoíris
Significado de los colores de la cámara térmica: Hierro
La barra de colores relaciona los colores mostrados con el rango numérico actual. Una paleta es una representación visual de la temperatura aparente o la intensidad de la radiación. No es una regla universal que el rojo signifique siempre una temperatura y el azul otra.

Elemento de visualización: lo que indica; lo que no demuestra
Unidades: la unidad de temperatura seleccionada; que el valor mostrado sea válido en cualquier superficie o condición de captura
Rango numérico: los valores representados por la correspondencia de colores actual; que dos imágenes con rangos diferentes sean directamente comparables
Paleta: cómo se traducen los valores en colores para su visualización; que un color tenga el mismo significado en otra paleta o vista del software
Nivel y amplitud: cómo se posiciona y se distribuye el rango mostrado; que cambiar la visualización modifique la temperatura subyacente de la escena
Isoterma o alarma de color Un intervalo o región configurados y resaltados para su análisis Que el intervalo resaltado identifique la causa raíz
Una región roja de aspecto cálido puede simplemente ocupar la parte superior de la escala actual. Una región azul puede ocupar la parte inferior, pero el color por sí solo no determina que la superficie sea segura, lo suficientemente fría o esté libre de problemas. La misma escena puede tener un aspecto diferente cuando cambia la paleta o el rango visualizado.

Una isoterma configurada resalta un intervalo seleccionado con un color contrastante. Lea la leyenda y la regla de análisis configurada antes de interpretar el resaltado. La pantalla muestra cómo el software presenta el rango seleccionado; no convierte esa presentación en un diagnóstico.

Antes de comparar dos termogramas, anote si cada escala se ajustó automáticamente o se controló manualmente. Una diferencia visual puede reflejar un cambio en el rango más que un cambio en las condiciones térmicas. Guarde la escala, la paleta y los ajustes pertinentes junto con el registro de la inspección. Para obtener más información, consulte los significados de los colores de las cámaras térmicas. Para ver un ejemplo de aplicación, consulte la termografía para inspecciones de sistemas de climatización y edificios.

Comprueba el archivo, los ajustes, el enfoque, la distancia y la geometría
Corrección de parámetros ambientales
Una vez comprendida la visualización, determina si la imagen permite realizar una medición o solo una observación visual.

Imagen radiométrica frente a exportación coloreada
Un archivo radiométrico compatible puede conservar los datos de medición para su uso posterior por parte del software de la cámara. Una exportación coloreada no radiométrica o una captura de pantalla sirve principalmente como registro visual. Lo que se puede hacer con el archivo depende de la cámara, el software, el tipo de archivo y el proceso de exportación. No se debe dar por sentado que todos los archivos JPG se pueden volver a medir o que todas las imágenes mostradas conservan los datos originales. Si el resultado es importante, conserva el archivo original cuando el sistema lo permita y confirma el comportamiento del archivo en la documentación correspondiente.

Una captura de pantalla puede conservar la escena y la leyenda, pero no toda la información necesaria para cambiar la configuración o inspeccionar otra zona más adelante. Trátala como un contexto útil, no como una prueba automática de una medición cuantitativa.

Emisividad y temperatura aparente reflejada
La emisividad es un parámetro de medición del material que describe cómo una superficie emite energía infrarroja en relación con un emisor ideal. La temperatura aparente reflejada es la temperatura efectiva asignada a la radiación infrarroja reflejada en la cámara desde el entorno. Ambas afectan a la forma en que una cámara o un software interpreta la radiación recibida; ninguna de ellas es un indicador genérico de precisión.

Los materiales emiten y reflejan la energía infrarroja de forma diferente. Una superficie reflectante puede introducir radiación del entorno en lo que recibe la cámara, por lo que el valor mostrado debe interpretarse teniendo en cuenta el material y las condiciones de medición. No apliques un valor predeterminado universal de emisividad ni conviertas un ajuste en una garantía de precisión.

Enfoque, distancia, tamaño del objetivo, atmósfera y condiciones de funcionamiento
El enfoque y la geometría influyen en que el objetivo se represente con la claridad suficiente para la tarea prevista. La distancia, el ángulo de visión, el tamaño del objetivo, la humedad o la trayectoria atmosférica, el material y las condiciones de funcionamiento pueden afectar a la utilidad y la comparabilidad. No existe una distancia mínima, un tamaño de objetivo, un ángulo o una diferencia de temperatura universales para todas las cámaras y escenas.

Registre las condiciones relevantes para la aplicación, especialmente al comparar capturas o al tomar una decisión basada en mediciones:

archivo original y tipo de archivo, cuando sea posible;
unidades, paleta, rango y nivel/ámbito;
emisividad y temperatura aparente reflejada;
enfoque, distancia, ángulo de visión, tamaño del objetivo y material;
carga, estado del proceso, condiciones ambientales y atmósfera relevante.
Esta lista de comprobación favorece la repetibilidad. No es una fórmula de calibración universal ni sustituye al método de medición documentado de la cámara.

Interpreta los patrones, no los colores individuales
Tras comprobar la escala y las condiciones de captura, interpreta el patrón espacial. Un patrón térmico es una observación cuyo significado depende del activo, la carga, el material, el ángulo, el historial y la repetibilidad. La imagen puede orientar el siguiente paso de la inspección, pero por sí sola no identifica un defecto, una fuga, una fuente de humedad ni la causa raíz.

Patrón observado Inicial Próximas acciones
Punto caliente localizado Carga, componentes adyacentes, enfoque, tamaño del objetivo, material y repetibilidad. Vuelve a capturar en condiciones comparables y compara con una referencia adecuada
Gradiente amplio: contexto del activo, estado de funcionamiento, geometría de visión y condiciones de captura. Comprobar si el patrón persiste en condiciones comparables
Zona fría: área adyacente, material del objetivo, estado de funcionamiento y condiciones de captura. Comparar con un área similar o utilizar un segundo método adecuado
Efecto de borde: ángulo de visión, geometría del objetivo y condiciones de captura. Cambie la vista o los ajustes y confirme si el patrón persiste.
Un píxel extremo o una característica minúscula: cobertura del objetivo, enfoque, píxeles adyacentes y repetibilidad. Trátelo como una indicación para la verificación, no como un hallazgo de la causa raíz.
Un punto caliente puede indicar una condición que merece la pena comprobar, pero no identifica el mecanismo que subyace a la observación. Compare el objetivo con activos similares en condiciones similares e inspeccione si el patrón se repite. Un gradiente amplio o una zona fría pueden deberse al propio activo, a su estado de funcionamiento o a la forma en que se capturó la imagen. No dé por sentada una única causa basándose únicamente en el patrón.

Un borde puede tener un aspecto diferente cuando cambia la geometría de visión. Un único píxel extremo o una característica muy pequeña pueden ser inestables o estar infrarrepresentados. Utiliza el contexto de línea o área cuando sea posible, vuelve a tomar la imagen cuando la decisión sea importante y mantén las condiciones de captura. El vocabulario de patrones solo resulta útil cuando conduce a una comparación equitativa o a una acción posterior bien fundamentada.

Compara antes de sacar conclusiones

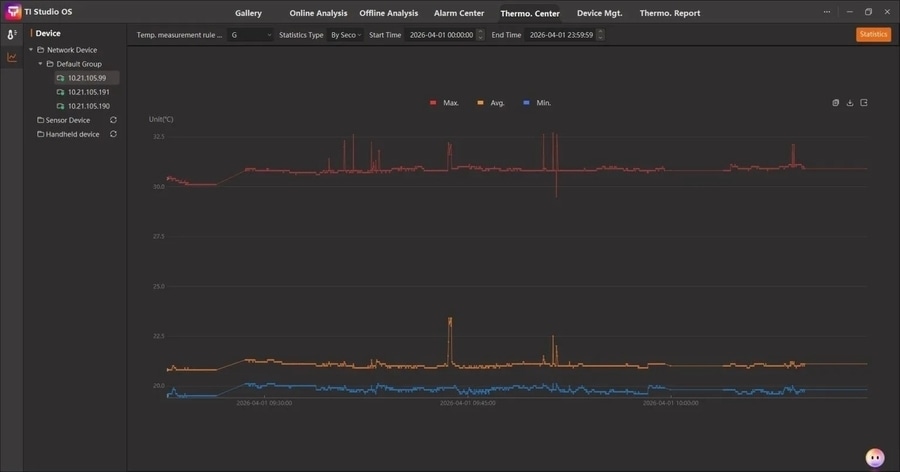

Software para cámaras térmicas TI Studio que muestra curvas de tendencia de temperatura históricas para el análisis de datos de inspección
Una diferencia visual resulta más útil cuando la comparación es equitativa. Compara el mismo activo a lo largo del tiempo o componentes similares bajo condiciones similares de carga, visión, enfoque, escala y funcionamiento. Si esas condiciones han cambiado, la diferencia puede reflejar la captura más que el propio activo.

Utilice esta lista de comprobación para una comparación imparcial:

el mismo activo o un grupo de referencia definido;
carga o estado de funcionamiento documentados;
vista, enfoque, distancia, ángulo y cobertura del objetivo similares;
unidades, paleta, rango y nivel/ámbito conocidos;
hora registrada, condiciones ambientales y atmósfera relevante;
repetibilidad cuando el hallazgo pueda influir en una decisión de mantenimiento o de funcionamiento.
No utilices una diferencia de temperatura universal, un umbral de alarma, un porcentaje de precisión o una regla de píxeles para decidir si un hallazgo es importante. El límite adecuado depende de la aplicación, el equipo, el método de medición y la decisión que se deba respaldar. Un patrón repetible puede justificar un paso adicional en la inspección, pero la imagen por sí sola no establece la existencia de un defecto regulado, una fuga, una fuente de humedad o una causa.

Separa la observación de la decisión en el registro de inspección. Por ejemplo, anota que un componente mostraba una temperatura aparente más elevada en una zona concreta que un componente comparable en las condiciones documentadas. A continuación, registre el paso de verificación que sigue. De este modo se conserva lo que muestra la imagen sin afirmar más de lo que la imagen puede establecer.

Utilice con cuidado las herramientas de medición y de software
Las herramientas de medición ayudan a organizar lo que contiene la imagen. Un punto puede indicar un valor en una ubicación seleccionada. Una línea o un área pueden mostrar variaciones a lo largo de un trazado o una región. Una máscara, un delta, una referencia o una isoterma pueden definir una región, un intervalo o una comparación en una interfaz compatible. Estos resultados ayudan a documentar una escena, pero ninguno de ellos establece por sí solo un fallo o una causa raíz.

La disponibilidad y el comportamiento de las funciones varían según la cámara y la versión del software. Consulte la documentación correspondiente antes de describir una herramienta como disponible, remensurable o equivalente entre productos. Una paleta o una isoterma sigue siendo una opción de visualización o análisis. Puede facilitar la visualización de un intervalo, pero no convierte un color en un diagnóstico.

Los modelos AT31, RM620 y TI Studio de Raythink ofrecen diferentes combinaciones de correcciones, paletas, reglas de medición, isotermas, análisis radiométrico, generación de informes y exportación. La disponibilidad de las funciones depende del modelo exacto de la cámara, el tipo de archivo y la versión del software, por lo que debes confirmar estos detalles antes de utilizar una función.

La guía del software para cámaras térmicas de Raythink explica las lecturas radiométricas, las herramientas de medición, la generación de informes y la exportación de datos. Antes de utilizar una función, confirma el modelo exacto, el tipo de archivo, la versión del software y el resultado que necesitas. Si la tarea requiere una medición posterior, confirma que el archivo original y el flujo de trabajo compatible conservan los datos necesarios.

La pregunta clave es si el resultado de la herramienta es trazable hasta los datos de la imagen, los ajustes, las condiciones y la decisión que la inspección debe respaldar.

Repetir, comparar, confirmar o escalar
Cuando una anomalía pueda alterar una decisión de mantenimiento, seguridad, calidad u operativa, utiliza una escala de acciones en lugar de una tabla de umbrales universal.

Vuelva a tomar la imagen de forma comparable. Si la escala, el enfoque, la distancia, el ángulo, la carga o el estado del archivo son inciertos, corrija las condiciones de captura y repita la toma. Conserve el registro original cuando sea posible.
Compare. Utilice un activo similar o una referencia histórica con ajustes y condiciones de funcionamiento documentados. Una comparación imparcial ayuda a distinguir un patrón repetible de una diferencia en la captura.
Confirme. Utilice un segundo método adecuado para la aplicación cuando el hallazgo sea relevante. Adapte el método a la cuestión y a la decisión que debe respaldar.
Escale el caso. Consulte al equipo técnico responsable o a un termógrafo cualificado cuando la incertidumbre siga siendo significativa o las consecuencias puedan ser graves. Facilite la imagen, la escala, el estado del archivo, los ajustes, la geometría, las condiciones de funcionamiento y el registro de comparación.
Esta guía es una ayuda para la toma de decisiones, no un procedimiento reglamentado. No define un límite de temperatura universal, un porcentaje de precisión, un umbral de alarma ni un recuento mínimo de píxeles. Tampoco convierte un patrón en un diagnóstico. El objetivo es que el siguiente paso de verificación sea proporcional a la incertidumbre y a las consecuencias.

En el informe, describa lo observado, exponga las condiciones, identifique lo que sigue siendo incierto y registre lo que se comprobará a continuación. Esto proporciona al siguiente revisor suficiente contexto para reproducir o cuestionar la interpretación sin considerar un color o un valor aislado como la conclusión.

Registra la inspección y elige el siguiente paso técnico
Un registro de inspección útil proporciona a otra persona suficiente contexto para comprender la imagen y repetir la misma comparación. Si la cámara y el software lo permiten, conserva el archivo original. Registre las unidades, la paleta, el rango mostrado, el nivel/ámbito, la emisividad, la temperatura aparente reflejada, la distancia, el enfoque, el ángulo de visión, el material del objetivo, el estado de la carga o del proceso, la hora y el entorno relevante. Indique si la imagen es radiométrica, una exportación coloreada o una captura de pantalla, e identifique la cámara y la versión del software cuando ello afecte al análisis posterior.

Para ver ejemplos de cómo se utiliza la termografía en la inspección industrial y otros escenarios de aplicación, consulte la guía de Raythink sobre aplicaciones de termografía. Si está seleccionando una cámara para una tarea específica, defina la aplicación, el activo o el material, el objetivo relevante más pequeño, la distancia de trabajo o el campo de visión, el rango de temperatura esperado, el propósito de la medición y cualquier requisito radiométrico, de software o de generación de informes. Estos detalles ayudan a determinar el flujo de trabajo de captura de imágenes y medición que requiere la aplicación.

El objetivo práctico es conservar la escala, el estado de los datos, las condiciones, el patrón, la comparación y la acción siguiente, de modo que la imagen respalde una decisión técnica fundamentada.
