Cámara térmica para reparación de componentes electrónicos

{{{sourceTextContent.subTitle}}}

Cámara térmica para reparación de componentes electrónicos

{{{sourceTextContent.description}}}

Los productos electrónicos se enfrentan a diversos fallos de circuito y defectos ocultos durante su desarrollo, fabricación y mantenimiento. Los técnicos necesitan métodos eficaces para identificar rápidamente los problemas. El aumento anormal de la temperatura suele ser un indicador de fallo sutil pero crítico. Como herramienta de medición de temperatura sin contacto, la cámara termográfica muestra de forma intuitiva las características de distribución térmica de los productos electrónicos, convirtiéndose gradualmente en una herramienta esencial para los ingenieros electrónicos en el diagnóstico de fallos, la supervisión del rendimiento y la verificación de la fiabilidad. En este artículo se analiza la necesidad, los escenarios de aplicación típicos y las mejores prácticas de uso de la cámara termográfica para la reparación y el retrabajo de componentes electrónicos.
1. ¿Por qué es necesaria una cámara termográfica para la reparación y el retrabajo de componentes electrónicos?
Los métodos tradicionales de detección de fallos en circuitos requieren la medición punto por punto de la tensión, la corriente, la impedancia y los parámetros de los componentes en puntos y líneas críticos, junto con el análisis de diagramas de circuitos para realizar inferencias. Este proceso es engorroso y depende en gran medida de la experiencia, lo que se traduce en una baja eficacia de detección y un alto riesgo de pasar por alto fallos. Además, tiene dificultades para satisfacer las exigencias de inspección de los componentes electrónicos modernos, miniaturizados y de alta densidad.
Cuando los componentes electrónicos fallan, por ejemplo por cortocircuitos, circuitos abiertos o contactos deficientes, la corriente que circula por el componente se ve afectada, lo que provoca que la temperatura del componente difiera significativamente de su estado normal. Esto convierte a las anomalías térmicas en el indicador de fallo más directo. Mediante el análisis de la distribución de la temperatura en el interior de los productos electrónicos, se pueden identificar posibles peligros mientras están encendidos, descubriendo zonas problemáticas difíciles de detectar a simple vista, lo que reduce la necesidad de desmontarlos y verificarlos repetidamente.
Las cámaras termográficas captan la radiación infrarroja emitida por los componentes, proporcionando una visión completa de la temperatura que permite a los ingenieros localizar rápidamente las zonas problemáticas, mejorando significativamente la precisión y eficacia de las pruebas de I+D y los trabajos de reparación.
2. La mejor cámara térmica para electrónica: Recomendaciones Raythink
1) Cámara Térmica de Mano RM620
- 640×512 infrarrojos de alta resolución
- Cámara de luz visible de 5 megapíxeles
- Rango de medición de temperatura: -20°C a +650°C
- Actualizaciones inteligentes: las líneas isotérmicas ayudan en el análisis de fallos y la inspección de equipos
- Análisis de temperatura de punto/línea/área personalizable con información clara e intuitiva
- Transmisión Wi-Fi para integración de aplicaciones móviles y software de análisis para PC inteligente
2) Cámara térmica de enfoque motorizado AT31
- Algoritmo de imagen de última generación para mejorar la claridad de los detalles
- Opciones de resolución de infrarrojos 384×288/640×512 para imágenes de alta definición
-<40mK NETD, superior a los productos de la competencia
- Amplio rango de medición de temperatura: -20°C a +650°C
- Frecuencia de imagen y temperatura sincronizadas de 50 Hz
- Tamaño compacto, bajo consumo de energía, múltiples opciones de lentes
- Interfaces con soporte SDK para una fácil integración
3) Cámara termográfica en cubo TN220
- Resolución de infrarrojos de 256×192
- Medición precisa de la temperatura
- Compatibilidad con varios protocolos para la integración de sistemas industriales y de IoT
- Potente funcionalidad de cliente web
- Diseño compacto
- Compatible con alimentación PoE
- Visualización de imagen de doble espectro
4) Cámara térmica de montaje fijo TN460
- Algoritmo de imagen de última generación para obtener detalles más nítidos
- Resolución de infrarrojos de 640×512 para imágenes de alta definición
- NETD de <40mK que supera a los productos de la competencia
- Amplio rango de medición de temperatura de -20°C a +650°C
- Frecuencia de imagen y temperatura sincronizadas de 25 Hz
- Tamaño compacto, bajo consumo de energía, múltiples opciones de lentes
- Amplias interfaces compatibles con el desarrollo de SDK para facilitar la integración
3. Ventajas de la cámara termográfica para reparación de componentes electrónicos
- Detección sin contacto
La inspección con cámara termográfica no requiere apagado, lo que facilita la operación. La medición sin contacto deja inalterado el campo de temperatura original, evitando daños secundarios o la introducción de nuevos fallos.
- Visualización de la información de temperatura
Las imágenes nítidas producen imágenes térmicas infrarrojas de alta calidad, proporcionando el estado de la temperatura en tiempo real de los componentes electrónicos de las placas de circuitos. La información de temperatura visualizada revela eficazmente las condiciones de funcionamiento de la placa de circuito.
- Alta sensibilidad para detectar sutiles diferencias de temperatura
Las cámaras termográficas cuentan con capacidades de detección de temperatura extremadamente sensibles. Las mediciones son estables con velocidades de respuesta rápidas, detectando variaciones de temperatura mínimas. Esto permite identificar sutiles diferencias térmicas en los componentes electrónicos para descubrir posibles fallos.
- Potente software de análisis de temperatura
El software muestra de forma intuitiva las curvas de distribución de temperatura en tiempo real de las áreas de inspección y almacena imágenes y secuencias de vídeo con datos de temperatura. Admite diversos modos de medición de la temperatura, incluido el seguimiento de la temperatura máxima/mínima, la medición de la temperatura en puntos/líneas/áreas y alarmas de umbral configurables que se activan cuando las temperaturas alcanzan rangos preestablecidos.
4. Casos de aplicación en reparación de componentes electrónicos
1) Localización de fallos en PCB
La placa de circuito impreso (PCB) es un componente indispensable en los productos electrónicos. La mayoría de los fallos en las placas de circuito impreso se deben a daños en los componentes, como defectos en los chips, problemas en los condensadores/resistencias o en los pines de soldadura. La resolución de problemas requiere localizar el componente dañado para sustituirlo. El método tradicional implica el uso de termopares para medir la temperatura punto por punto y cajas convertidoras externas para exportar los datos, lo que hace que el proceso sea engorroso, ineficaz y propenso a pasar por alto detecciones.
Dado que los componentes defectuosos suelen generar anomalías térmicas cuando se encienden, la termografía puede identificar rápidamente las zonas anómalas basándose en la distribución de la temperatura, lo que mejora significativamente la eficacia de la localización.
Solución Raythink: Utilizar cámaras térmicas portátiles emparejadas con software profesional de análisis de temperatura. La cámara puede utilizarse para inspecciones de patrulla manuales o montarse en soportes fijos conectados a pantallas externas para su supervisión.

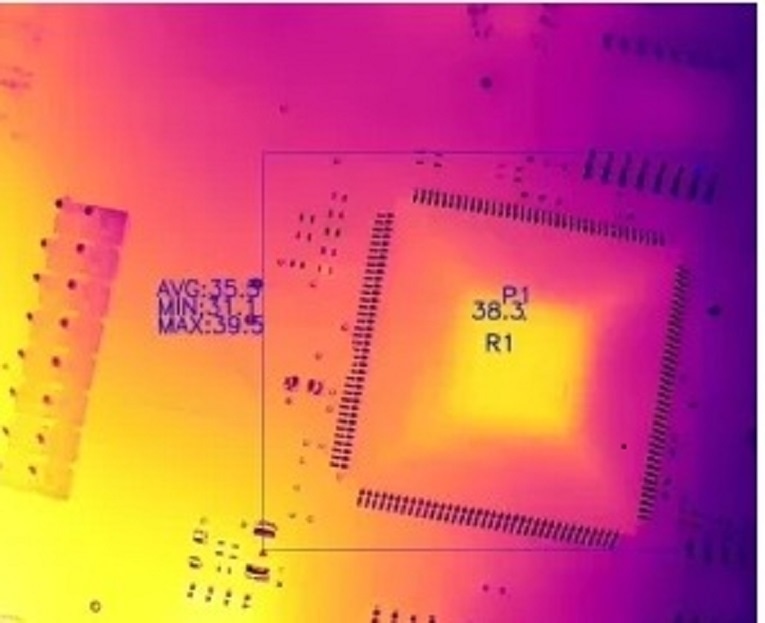

- La termografía muestra directamente la distribución de la temperatura de los componentes en la placa de circuito impreso, lo que permite una identificación intuitiva de los componentes defectuosos
- El enfoque manual de precisión permite detectar objetivos de tan sólo 1 mm (a 0,1 m de distancia), observando claramente el tipo y la ubicación de los componentes anómalos
2) Supervisión de la temperatura de las pruebas de diseño de placas de circuitos
Durante las fases de I+D, los ingenieros deben supervisar la carga térmica de los componentes en las placas de circuitos para evaluar la racionalidad del diseño de la disposición de los componentes. Dada la densa distribución de los componentes en las placas de circuitos, la medición tradicional de la temperatura basada en el contacto no sólo implica procedimientos complejos, sino que también puede alterar el propio campo de temperatura del circuito, no cumpliendo los requisitos de laboratorio para la recopilación de datos multipunto en tiempo real.
Combinadas con una cámara de temperatura constante que alcanza los 60 °C para simular los entornos de funcionamiento reales de las placas de circuitos, las cámaras termográficas proporcionan resultados visualizados de la distribución de la temperatura y los cambios en los puntos térmicos de los componentes electrónicos. Los ingenieros pueden utilizar estos datos para identificar posibles riesgos y aplicar medidas correctivas en consecuencia.
Solución Raythink: Utilice una cámara termográfica en línea para observar las placas de circuitos mientras ambas se colocan en una cámara de temperatura constante. Las pruebas sobre el terreno confirman que el equipo funciona de forma fiable en condiciones de 60 °C.
- Mapear las zonas críticas de inspección y obtener temperaturas en tiempo real de cada componente electrónico
- Analice los datos de temperatura recopilados para evaluar la corriente, el voltaje y otros parámetros experimentados por los componentes
- Los ingenieros de I+D localizan con precisión los puntos de fallo basándose en los resultados de la detección para optimizar el diseño del circuito, mejorando así la eficiencia de la conversión, reduciendo el aumento de la temperatura interna y mejorando la fiabilidad del circuito
3) Control de la temperatura del chip LED
Los chips LED pueden experimentar un curado insuficiente de la pasta de plata, soportes o electrodos de chip contaminados durante el embalaje y el procesamiento, lo que provoca una resistencia de contacto alta o inestable. El resultado es un aumento localizado de la temperatura del chip, que afecta al brillo del LED, a su vida útil o incluso provoca fallos. Los equipos de detección tradicionales tienen dificultades para cumplir los requisitos de inspección de los modernos chips LED de pequeño tamaño.
Las cámaras termográficas consiguen imágenes y mediciones de temperatura precisas gracias a su alta sensibilidad y sus objetivos macro, especialmente adecuados para la supervisión ampliada de pequeñas zonas generadoras de calor. Al presentar claramente la distribución de la temperatura, la termografía hace que la localización de los defectos de los chips resulte inmediatamente evidente.
Solución Raythink: Una cámara de imagen térmica desplegada sobre la placa del chip LED supervisa en tiempo real las condiciones de temperatura en la zona del núcleo del chip. Combinada con el software profesional de análisis de temperatura TI Studio de Raythink, revela claramente los problemas en el chip LED.
- La configuración de lente macro combinada con un zoom digital de 1 a 8 aumentos permite obtener imágenes nítidas de gran aumento, localizando con precisión los defectos más diminutos del chip
- El seguimiento de temperatura multipunto y el análisis de área generan mapas térmicos de temperatura en tiempo real, localizando rápidamente las zonas de alta temperatura en la superficie del chip
- La configuración automática de alarmas a través del software identifica automáticamente los chips anómalos y genera informes de detección, mejorando significativamente la eficacia de la detección
4) Pruebas de equilibrio térmico de baterías
En la investigación universitaria actual sobre materiales y las aplicaciones de control industrial que implican la medición de la temperatura, es esencial supervisar y evaluar el equilibrio térmico de las baterías o los paquetes de baterías. La medición tradicional de la temperatura por contacto con termopares es engorrosa y sólo puede supervisar un único punto de la batería, por lo que no satisface la demanda de recopilación de datos a gran escala que requiere la investigación científica.
Las imágenes térmicas por infrarrojos revelan claramente los patrones de distribución de la temperatura dentro de las baterías y los paquetes de baterías, lo que permite evaluar la eficacia del diseño de la estructura de disipación del calor del paquete de baterías. Esto proporciona a los investigadores herramientas de medición más eficientes, acelerando significativamente la aplicación práctica de los resultados de la investigación.
Solución Raythink: Colocar las baterías objetivo que requieren investigación en el sistema de control de temperatura para pruebas de baterías y ajustar diferentes temperaturas mediante el control de temperatura constante. Utilice una cámara termográfica cúbica apta para espacios reducidos para supervisar la distribución de la temperatura en toda la superficie de cada grupo de baterías.
- El soporte para la medición de puntos arbitrarios en imágenes térmicas permite la adquisición de cualquier temperatura local dentro del área de cobertura de la cámara térmica
- La selección de puntos en diferentes ubicaciones permite el seguimiento de temperaturas máximas y mínimas
- La superposición de fotos digitales con imágenes térmicas completas proporciona más detalles para el análisis de imágenes, lo que facilita la evaluación exhaustiva y el seguimiento de las tendencias de desarrollo de la temperatura de la batería. Esto proporciona datos de apoyo para la investigación del equilibrio térmico de la batería
5) Detección de fugas en la carcasa de la batería
Las baterías corren el riesgo de sufrir fugas en condiciones como soldaduras deficientes, placas dañadas o defectos estructurales. Los casos leves provocan una degradación del rendimiento, mientras que los graves pueden desencadenar incidentes de seguridad. Los métodos de detección habituales, como las pruebas de resistencia, las pruebas de presión de gas, el análisis de COV o la inspección visual, no suelen identificar directamente la ubicación y gravedad de la fuga. Además, carecen de eficacia y son susceptibles al juicio humano.
Las cámaras termográficas captan las diferencias de temperatura formadas por el líquido de fuga en la superficie de la batería, identificando con eficacia y precisión la ubicación y el alcance de la fuga de la batería. La inspección por termografía no requiere desmontar la batería y puede cubrir simultáneamente grandes superficies.
Solución Raythink: Despliegue una cámara térmica en línea para supervisar la distribución de la temperatura de la superficie en las carcasas de las baterías, junto con un software de análisis profesional para establecer rangos de temperatura característicos de las fugas para el marcado y la alarma automáticos.
- La cámara térmica escanea rápidamente toda la superficie de la caja de la batería, localizando con precisión los puntos de fuga a través de anomalías de temperatura, reduciendo significativamente el tiempo de inspección
- La función de medición de la temperatura del área evalúa cuantitativamente las partes con fugas, determinando la gravedad y el alcance para distinguir las filtraciones menores de las fugas graves, y orientando en consecuencia las diferentes estrategias de manipulación
- El soporte para el almacenamiento de datos a largo plazo y el análisis fuera de línea permite establecer una base de datos de características térmicas de las fugas de las baterías, lo que ayuda a las fábricas en el análisis del modo de fallo de las fugas

5. Consejos para utilizar una cámara térmica en la reparación de componentes electrónicos
- Asegúrese de seleccionar el enfoque y la lente adecuados
Los componentes electrónicos suelen ser pequeños, por lo que es fundamental un enfoque adecuado y una configuración apropiada del objetivo. En función de los diferentes objetivos de inspección y distancias de trabajo, seleccione objetivos estándar, macro o supermacro para garantizar una imagen nítida.
- Controle las condiciones del entorno de inspección y los estados de funcionamiento de los componentes
Mantenga un entorno de inspección relativamente estable, evitando la luz solar directa o las fuentes de calor intenso. Los componentes electrónicos deben alimentarse y funcionar hasta alcanzar el equilibrio térmico antes de la inspección para revelar por completo los fallos de calentamiento al tiempo que se mantiene el funcionamiento estable del circuito, evitando errores de apreciación causados por temperaturas transitorias.
- Comparación de imágenes térmicas de componentes electrónicos normales y sospechosos
En condiciones de funcionamiento y temperatura ambiente idénticas, utilice imágenes térmicas de componentes normales del mismo modelo como referencia. Compararlas con las imágenes térmicas de los componentes sometidos a prueba permite la detección intuitiva de áreas anómalas a través de las diferencias en la distribución de la temperatura, incluso sin conocimientos profesionales.
- Ajuste razonable de los parámetros de temperatura de la cámara termográfica
Ajuste parámetros como la emisividad en función de las características del material de los objetivos de inspección, garantizando una medición precisa de la temperatura infrarroja. Además, aproveche la función de umbral de alarma del software para preestablecer rangos de temperatura anormales, marcando automáticamente las áreas problemáticas.
- Conserve los datos sin procesar para su análisis
Grabe vídeos de imágenes térmicas o guarde imágenes térmicas de alta calidad para su posterior análisis en profundidad y localización de problemas. En combinación con los registros de las curvas de temperatura, esto permite un diagnóstico más preciso de los fallos de los componentes electrónicos.
- Limpie la lente y realice un mantenimiento periódico
El polvo, las huellas dactilares o la condensación en la lente afectan gravemente a la recepción de la radiación infrarroja, lo que provoca una medición imprecisa de la temperatura. Limpie regularmente las lentes con paños y soluciones de limpieza especializados, evitando materiales ásperos o productos químicos fuertes que puedan dañar la lente.

6. Conclusión
La tecnología de termografía hace visible y cuantificable el comportamiento de la temperatura de los dispositivos electrónicos, lo que permite a los técnicos identificar rápidamente los puntos de fallo y los riesgos potenciales durante los procesos de I+D, pruebas y reparación. No sólo mejora la eficacia de la resolución de problemas y la precisión del diagnóstico, sino que también ayuda a optimizar el diseño de circuitos y la verificación de la fiabilidad. Raythink, aprovechando la tecnología profesional de medición de temperatura por infrarrojos y la experiencia madura en aplicaciones, proporciona soluciones eficientes de detección térmica para la industria electrónica, abordando las necesidades de extremo a extremo, desde la verificación del diseño y las pruebas de producción hasta la reparación de fallos. Para explorar soluciones de inspección de imágenes térmicas adaptadas a su negocio, póngase en contacto con el equipo técnico de Raythink para una consulta personalizada.
