Cómo elegir una cámara térmica portátil industrial

{{{sourceTextContent.subTitle}}}

A la hora de elegir una cámara térmica portátil industrial, lo primero que hay que tener en cuenta es lo que se va a inspeccionar, y no qué características técnicas parecen mejores. La mayoría de los compradores comparan primero la resolución y el precio.

{{{sourceTextContent.description}}}

La elección de una cámara térmica portátil industrial debe partir de lo que se va a inspeccionar, no de qué especificaciones parecen mejores. La mayoría de los compradores comparan primero la resolución y el precio, y luego se dan cuenta de que su cámara carece de la sensibilidad necesaria para detectar los aumentos sutiles de temperatura que pueden indicar un fallo precoz del equipo.

Este artículo presenta un enfoque basado en los casos prácticos. Partirá de sus tareas de mantenimiento reales —cuadros eléctricos, motores, sistemas de climatización, hornos— para determinar las especificaciones exactas que necesita, sin perderse en los tamaños de los detectores ni en las bandas espectrales.

Respuesta rápida: para el mantenimiento rutinario eléctrico, mecánico y de sistemas de climatización, empieza con una resolución de 256×192, un NETD de 40 mK y un rango de -20 °C a 550 °C. Da prioridad al NETD para el mantenimiento predictivo de motores y cojinetes. Pasa a una resolución mayor o a un rango ampliado solo cuando tu situación lo exija.

Empieza por el escenario de inspección
Antes de fijarte en una sola especificación para tu próxima cámara térmica portátil, haz una lista de las tareas de inspección que tu equipo realiza con más frecuencia. Casi todos los trabajos de mantenimiento industrial se enmarcan en uno de estos seis escenarios. Cada escenario exige una combinación diferente de capacidades.

Inspección de sistemas eléctricos. Aparamenta, cuadros de distribución, transformadores y barras colectoras. En subestaciones y líneas de transmisión remotas, los elementos de conexión y los aislantes se sobrecalientan tras una carga elevada o fenómenos meteorológicos. En el interior de los armarios de distribución, los contactos oxidados de los interruptores y los terminales sueltos producen pequeños aumentos de temperatura que se acumulan con el tiempo. Se necesita una resolución moderada para aislar estos puntos calientes específicos y suficiente sensibilidad para detectar anomalías en fase inicial antes de que se agraven.

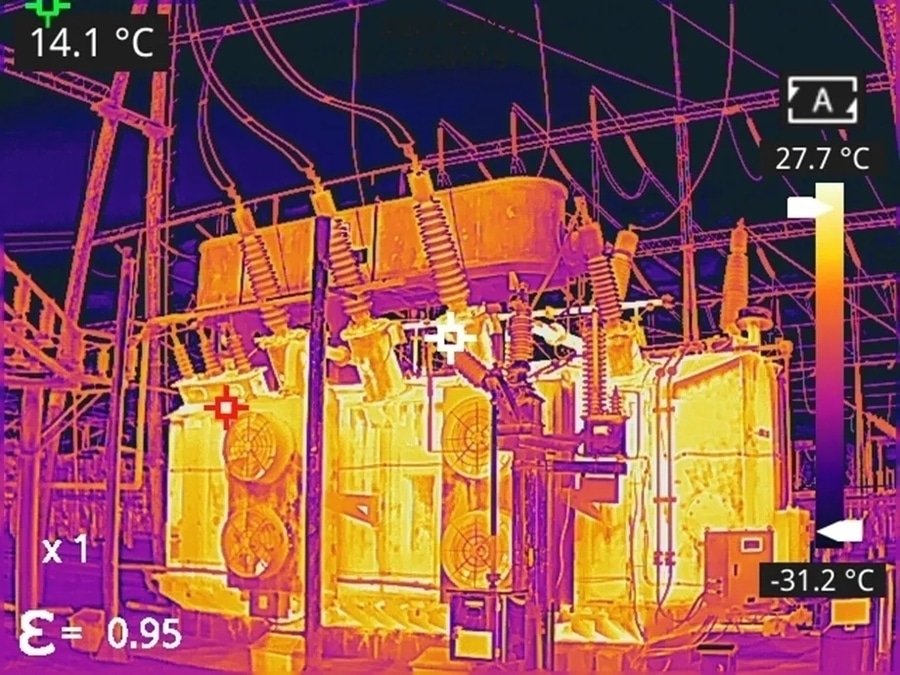

Inspección termográfica de transformadores
Monitorización de equipos mecánicos. Motores, cojinetes, bombas y cajas de engranajes. En entornos polvorientos o de alta carga, los engranajes de las cajas de engranajes se desgastan y la lubricación de los cojinetes se degrada, lo que produce aumentos graduales de temperatura que preceden a un fallo mecánico. Un pequeño aumento de temperatura en la pista de un cojinete puede indicar problemas de lubricación antes de que se detecten mediante otros métodos de inspección. Se necesita un buen NETD para detectar estos cambios sutiles y un análisis de tendencias para distinguir el calentamiento normal de un aumento peligroso. Para ver ejemplos reales del uso de la termografía en la monitorización de equipos, consulta «Termografía industrial por infrarrojos para la monitorización de equipos».

Climatización y diagnóstico de edificios. Fugas en los conductos, huecos en el aislamiento y variaciones de temperatura en la superficie de las tuberías. La falta de aislamiento en las tuberías de vapor o de agua refrigerada crea patrones de temperatura superficial detectables que indican pérdida de energía. Las obstrucciones parciales en las tuberías de climatización o de proceso también producen diferencias de temperatura localizadas. Se necesita una buena sensibilidad para valores pequeños de ΔT y una lente estándar para el escaneo a escala de sala o de tramos de tubería.

Monitorización de procesos a alta temperatura. Los hornos, los hornos de cocción, los reactores y los intercambiadores de calor funcionan a temperaturas muy superiores a los 500 °C. En los procesos petroquímicos y metalúrgicos, la formación de coque en los tubos o las incrustaciones en los intercambiadores de calor crean puntos calientes locales que reducen la eficiencia y aumentan el riesgo de rotura de los tubos. La cámara debe medir rangos amplios sin recorte, y los teleobjetivos permiten mantener una distancia segura de las superficies calientes.

Aplicaciones de la termografía en la industria petrolera y petroquímica
Diseño de circuitos y pruebas de I+D. El análisis térmico de placas de circuito impreso (PCB) y la validación de componentes requieren alta resolución y capacidad macro. Se observan detalles a escala milimétrica y se necesita una precisión de medición exacta.

Rondas de mantenimiento predictivo. Las inspecciones de múltiples activos en toda una instalación exigen una batería de larga duración, un arranque rápido y flujos de trabajo de inspección inteligentes. La cámara se convierte en una herramienta de uso diario que se lleva durante horas seguidas, por lo que la ergonomía y la eficiencia del software son tan importantes como la calidad de la imagen.

Elige tu escenario principal. Si te enfrentas a dos o más de forma habitual, elige aquel con los requisitos más exigentes. Ese escenario determinará tu elección de cámara.

Las 4 especificaciones que realmente influyen en tu elección
Una vez que conozcas tu escenario, hay cuatro especificaciones que determinan si una cámara puede realizar el trabajo: resolución, NETD, rango de temperatura y campo de visión.

Resolución e IFOV
La resolución se refiere al recuento de píxeles: el número de puntos independientes de medición de temperatura en cada fotograma. Un mayor número de píxeles te permite identificar puntos calientes más pequeños a una distancia determinada o detectar un punto caliente del mismo tamaño desde más lejos.

Pero más no siempre es mejor. La tabla siguiente muestra lo que cada nivel de resolución permite en trabajos de mantenimiento reales:

Resolución Superresolución Ideal para
160×120 320×240 Inspección básica, presupuestos ajustados
256×192 512×384 Mantenimiento estándar, la mayoría de las inspecciones
480×360 960×720 Análisis experto, diagnósticos detallados
640×512 1280×1024 Termografía profesional, objetivos pequeños
1280×1024 2560×2048 Investigación, microelectrónica, ensayos no destructivos
La pregunta clave no es «¿Cuántos píxeles?», sino «¿Puedo ver el objetivo más pequeño que necesito inspeccionar desde la distancia a la que trabajo?». La respuesta depende del IFOV (campo de visión instantáneo), que se mide en miliradianes. Un IFOV más bajo significa que cada píxel cubre un área más pequeña.

A continuación se ofrece una referencia práctica para detectar un punto caliente de 10 milímetros:

Resolución IFOV Distancia máxima de detección
160×120 4,62 mrad ~2,2 m
256×192 3,8 mrad ~2,6 m
480×360 0,92 mrad ~10,9 m
640×512 0,63 mrad ~15,9 m
1280×1024 0,34 mrad ~29,4 m
Si inspeccionas cuadros eléctricos desde un metro de distancia, la resolución de 256×192 suele ser suficiente. Si inspeccionas líneas aéreas desde 15 metros, necesitarás una resolución de 640×512 o superior.

NETD
El NETD (diferencia de temperatura equivalente al ruido) mide la diferencia de temperatura mínima que una cámara puede distinguir del ruido de fondo. Cuanto menor sea el valor, mayor será la sensibilidad.

NETD Nivel de rendimiento Ideal para
<30 mK Excelente Detección temprana de fallos, anomalías sutiles
30–40 mK Muy bueno Mantenimiento predictivo estándar
40–50 mK Bueno Inspecciones rutinarias, puntos calientes evidentes
>50 mK Aceptable Solo cribado básico
Un NETD más bajo ayuda a la cámara a distinguir diferencias de temperatura más pequeñas en la imagen térmica, pero la precisión real de la medición sigue dependiendo de la emisividad, la distancia, la temperatura reflejada, el enfoque y las condiciones de funcionamiento. Para el mantenimiento predictivo, el NETD suele ser más importante que la resolución. Una cámara de 40 mK con una resolución de 256×192 puede detectar cambios sutiles en la temperatura de los cojinetes de forma más eficaz que una cámara de mayor resolución pero con menor sensibilidad, dependiendo del tamaño del objetivo, la distancia, el enfoque, la emisividad y las condiciones de funcionamiento.

Rango de temperatura
Las cámaras térmicas industriales suelen ofrecer múltiples rangos de medición. La cámara debe poder medir tanto los objetivos más fríos como los más calientes de sus instalaciones sin que se produzca recorte de señal.

Rango de temperatura Aplicaciones típicas
De -20 °C a 150 °C Climatización, diagnóstico de edificios, procesos a baja temperatura
De -20 °C a 550 °C Mantenimiento eléctrico y mecánico general
De -20 °C a 650 °C Motores, sistemas de vapor y cuadros eléctricos
De 400 °C a 1500 °C+ Hornos, hornos de cocción y metalurgia
Comprueba cuál es el equipo que alcanza mayor temperatura en tus instalaciones antes de comprar. Si tu sistema de vapor alcanza un máximo de 580 °C, una cámara con rango de -20 °C a 550 °C se saturará y proporcionará lecturas poco fiables por encima de ese punto.

Opciones de campo de visión (FOV) y objetivos
El objetivo determina la superficie que abarca la cámara a una distancia determinada:

Tipo de objetivo Campo de visión típico Ideal para
Gran angular 45°×36° Escaneos de paneles, envolventes de edificios
Estándar 25°×20° La mayoría de las inspecciones rutinarias
Teleobjetivo 14°×11° Líneas aéreas, equipos elevados
Superteleobjetivo 7°×5,6° Torres de alta tensión, chimeneas
Macro Primer plano Inspección de placas de circuito impreso, componentes pequeños
Un objetivo estándar cubre la mayoría de los casos. El gran angular resulta útil cuando necesitas capturar paneles eléctricos completos sin tener que retroceder. Los teleobjetivos te permiten mantener una distancia segura de equipos de alta temperatura o alta tensión. Los objetivos macro son esenciales para trabajar con placas de circuitos impresos.

Si tu trabajo abarca múltiples situaciones, toma como referencia la más exigente. Para el mantenimiento rutinario eléctrico, mecánico y de sistemas de climatización, la configuración de 256×192 / 40 mK / de -20 °C a 550 °C es un punto de partida práctico. Para programas de mantenimiento predictivo, pasa a una cámara de nivel «Professional» con mejor NETD y flujos de trabajo estructurados. Recurre al nivel «Expert» únicamente para análisis de nivel de investigación, microelectrónica o procesos por encima de los 650 °C, donde la precisión de la medición afecta directamente a la seguridad o a la calidad del producto.

Software, flujo de trabajo y ergonomía
Las especificaciones técnicas acaparan la atención, pero el software y la ergonomía determinan si su equipo utiliza realmente la cámara de forma eficaz cada día.

Análisis en el propio dispositivo. ¿Puede añadir puntos de medición, trazar áreas de análisis y configurar alarmas de temperatura directamente en la cámara? Estas funciones le permiten anotar las imágenes durante la inspección sin tener que esperar a volver a su escritorio.

Cliente para PC y software complementario. Las imágenes tomadas sobre el terreno suelen requerir un análisis más detallado. Un buen cliente para PC te permite ajustar las paletas de colores, medir temperaturas con mayor precisión, generar informes en PDF y comparar imágenes de diferentes fechas de inspección. El cliente para PC TI Studio de Raythink permite realizar análisis secundarios y generar informes. Si tu equipo elabora informes de cumplimiento normativo, este software no es opcional: forma parte de la herramienta. Una aplicación móvil añade comodidad para compartir en tiempo real, mientras que la transmisión de vídeo radiométrico a un ordenador ayuda a detectar fallos intermitentes que solo aparecen bajo carga o durante los ciclos de arranque.

Interfaz del software de la cámara térmica para el análisis de temperatura en línea con medición de regiones, medición de líneas y curva de tendencia de temperatura.
Ergonomía y uso diario. Una cámara con unas especificaciones excepcionales que pesa 1,3 kg y tiene una autonomía de tres horas acabará en el estuche con más frecuencia que otra que pese 1,1 kg y aguante un turno completo de ocho horas. Comprueba el peso con la batería instalada, el diseño de la empuñadura para el manejo con una sola mano y si la pantalla sigue siendo legible bajo la luz solar directa. Las pantallas con ángulo ajustable y las empuñaduras giratorias resultan útiles a la hora de inspeccionar líneas aéreas o espacios reducidos. Un arranque rápido, desde que se enciende el dispositivo hasta que aparece la primera imagen, es fundamental cuando se intenta detectar un evento térmico transitorio antes de que desaparezca.

Errores comunes en la compra
Incluso con los criterios adecuados, los compradores cometen los mismos errores una y otra vez.

Confundir el zoom digital con el rendimiento óptico real. Una cámara que se anuncia con «zoom digital de 16×» no ve más lejos. El zoom digital recorta y estira la imagen, sin añadir ningún detalle térmico real. Lo que importa para detectar pequeños puntos calientes a distancia es la combinación de la resolución nativa, el paso entre píxeles y la distancia focal del objetivo. Comprueba el IFOV y el aumento óptico nativo, no la cifra de zoom que se utiliza con fines comerciales.
Ignorar el paso de píxel y la relación entre resolución y NETD. Un detector de 640×512 con un paso de píxel de 12 µm y un NETD de 40 mK no es automáticamente mejor que un detector de 384×288 con un paso de píxel de 17 µm y un NETD <25 mK. Los píxeles más pequeños recogen menos energía térmica por píxel, lo que puede reducir la sensibilidad en condiciones de bajo contraste o en condiciones meteorológicas adversas. Evalúa el detector como un sistema —resolución, paso de píxel y NETD en conjunto— en lugar de buscar únicamente el mayor número de píxeles.
Descuidar la corrección de la emisividad en superficies metálicas. Los metales brillantes, como las barras colectoras de cobre y las carcasas de aluminio, tienen valores de emisividad tan bajos como 0,1 a 0,3. Sin una corrección adecuada de la emisividad, una cámara térmica puede indicar temperaturas que se desvían en decenas de grados de la realidad. Una misma superficie metálica puede mostrar lecturas de temperatura significativamente diferentes en función del ajuste de la emisividad. Si sus inspecciones incluyen metal desnudo, elija una cámara que permita ajustar la emisividad y aprenda a aplicarla.
No adaptar la frecuencia de fotogramas al escenario de inspección. Una frecuencia de actualización de 9 Hz es adecuada para la medición estática de la temperatura, pero produce desenfoque de movimiento al realizar un barrido sobre equipos o al inspeccionar maquinaria que vibra. Para inspecciones basadas en rutas o plataformas en movimiento, 30 Hz es el mínimo práctico. Los entornos con altas vibraciones o los objetivos que se mueven rápidamente necesitan entre 50 y 60 Hz para evitar pasar por alto puntos calientes transitorios.
Presupuestar solo el precio de compra, sin tener en cuenta el coste total de propiedad. Más allá de la propia cámara, hay que tener en cuenta la calibración anual, las licencias de software, las baterías de repuesto, los accesorios, la formación de los operadores y el posible tiempo de inactividad durante el mantenimiento o la calibración. Una cámara que parece barata sobre el papel puede convertirse en la opción más cara si su ecosistema de software es limitado o si el plazo de calibración te deja sin una unidad de reserva durante seis semanas.
Comprar basándose en las especificaciones de laboratorio sin comprobar los índices de resistencia ambiental. Una cámara que funcione bien en un laboratorio con clima controlado puede no ofrecer un rendimiento fiable en una acería, una planta química o una subestación al aire libre si su índice de resistencia ambiental no se ajusta a las condiciones de instalación. Comprueba el índice IP, el rango de temperatura de funcionamiento y la resistencia a las vibraciones en relación con tu entorno de instalación real. Si la cámara no está homologada para el polvo, la humedad o los cambios de temperatura a los que se enfrentará, las especificaciones de la ficha técnica no tienen importancia.
Niveles recomendados de cámaras Raythink
El marco anterior es válido para las cámaras de cualquier fabricante. Para concretarlo, a continuación se muestra cómo se corresponden los modelos portátiles de Raythink con los niveles profesionales.

Tu trabajo principal Nivel Especificaciones clave Modelos
Inspecciones de sistemas de climatización, instalaciones eléctricas básicas y vehículos Básico 160×120–256×192, 40 mK, de -20 °C a 550 °C EX10, CX200 SE+, CX200 Pro+
Inspecciones diarias de sistemas eléctricos y mecánicos, mantenimiento predictivo Profesional 480×360–640×512, 35 mK, de -20 °C a 650 °C RT400, RM620
I+D, microelectrónica, procesos a alta temperatura Experto 640×512–1280×1024, 25 mK, hasta 1500 °C RS600, RS1280
Para trabajos básicos, la cámara térmica portátil EX10 incorpora una batería de 10 horas de autonomía en un cuerpo compacto, ideal para inspecciones rutinarias. La CX200 SE+ ofrece una resolución de 256×192 con 32 GB de almacenamiento en tarjeta MicroSD, ampliable hasta 128 GB.

Cámara térmica portátil EX10
Cámara térmica portátil EX10
CX200 SE+
Cámara térmica portátil CX200 SE+
La CX200 Pro+ incorpora una cámara de luz visible y conexión Wi-Fi en la misma plataforma básica para elaborar informes de campo más claros.

Para programas profesionales de mantenimiento predictivo, la RT400 funciona con el sistema operativo Android, con análisis de tendencias integrado y múltiples opciones de objetivos. La RM620 ofrece una resolución de 640×512 y es compatible con paquetes de tareas de inspección para flujos de trabajo estructurados.

Cámara térmica RT400 Expert, cámara térmica profesional
Cámara térmica RT400 Expert
Cámara térmica portátil RM620, termógrafo portátil
Cámara térmica portátil RM620
Para aplicaciones especializadas que implican altas temperaturas o microelectrónica, la RS600 soporta hasta 1500 °C con un objetivo de diafragma variable, y la RS1280 ofrece una resolución de 1280×1024 con una pantalla de ángulo ajustable para obtener detalles de temperatura a nivel de píxel.

Cámara térmica insignia RS600, cámara térmica profesional
Cámara térmica insignia RS600
Cámara térmica insignia RS1280, cámara de imagen térmica profesional
Cámara térmica insignia RS1280
Lista de comprobación previa a la compra
Utilice esta lista de comprobación antes de formalizar la compra de cualquier cámara térmica. Si puede marcar todas las casillas, estará mejor preparado para elegir una cámara que se adapte a sus necesidades de inspección.

He identificado mis principales escenarios de inspección
He consultado la tabla de resolución en función de la distancia para mis distancias de trabajo reales
Conozco las temperaturas más altas y más bajas que necesito medir
He comprobado que el NETD cumple mis requisitos de detección temprana
He confirmado que las opciones de objetivos cubren mis distancias de inspección
He evaluado el ecosistema de software (cliente para PC y aplicación móvil)
He confirmado que la autonomía de la batería cubre mi turno de inspección más largo
He comprobado el índice de protección IP y la prueba de caída para mi entorno de trabajo
He incluido en mi presupuesto los accesorios, la calibración y la formación
He comprobado la cobertura de la garantía y la rapidez de respuesta del servicio técnico
He descargado o solicitado una demostración, si está disponible
Consideraciones a largo plazo: la mayoría de las cámaras térmicas industriales necesitan una calibración periódica. Pregunta por el plazo de calibración: si la cámara va a estar fuera de servicio durante seis semanas, necesitarás un plan de contingencia. Además, ten en cuenta el tiempo de formación que necesitará tu equipo para familiarizarse con la cámara y el software.

Preguntas frecuentes sobre determinadas cámaras térmicas industriales portátiles
¿Qué es la emisividad y por qué es importante para las mediciones térmicas?
La emisividad mide la eficiencia con la que una superficie emite radiación térmica, y varía entre 0 (reflector perfecto) y 1 (emisor perfecto). Las cámaras térmicas calculan la temperatura a partir de la radiación infrarroja que reciben. Si el ajuste de emisividad es incorrecto, la cámara malinterpreta la radiación reflejada como radiación emitida y muestra una temperatura errónea. Los metales brillantes tienen una baja emisividad (0,1-0,3) y reflejan el calor del entorno, mientras que las superficies oxidadas o pintadas tienen una emisividad más alta (0,8-0,95) y proporcionan lecturas más fiables. Adapta siempre el ajuste de emisividad al material que vayas a medir antes de realizar la medición.

¿Con qué frecuencia debe calibrarse una cámara térmica industrial?
Muchos fabricantes recomiendan una calibración periódica para las cámaras utilizadas en programas de mantenimiento predictivo. La calibración ayuda a corregir la deriva gradual del sensor que puede afectar a las lecturas de temperatura y a la consistencia de las inspecciones. Las cámaras que se utilizan con frecuencia o que están expuestas a entornos hostiles pueden requerir intervalos de calibración más cortos. Tenga en cuenta también el tiempo de tramitación; si es necesario enviar la cámara para su calibración, prevea una unidad de reserva o programe el servicio durante las ventanas de mantenimiento planificadas.

¿Cuál es la diferencia entre las imágenes térmicas radiométricas y las no radiométricas?
Una imagen térmica radiométrica almacena datos de temperatura para cada píxel, lo que le permite medir temperaturas y ajustar los parámetros de análisis tras la captura. Una imagen no radiométrica es una imagen térmica visual sin datos de temperatura incorporados: se pueden ver los puntos calientes, pero no es posible medirlos con precisión ni cambiar las paletas de colores ni los puntos de medición posteriormente. Para las inspecciones de mantenimiento y la elaboración de informes de cumplimiento normativo, las imágenes radiométricas son esenciales, ya que permiten volver a analizar los resultados, comparar datos históricos y generar informes detallados a partir de la misma captura original.

¿Puede una cámara térmica ver a través de paredes, cristal o plástico?
No. Las cámaras térmicas detectan la radiación infrarroja emitida por las superficies; no pueden ver a través de objetos sólidos. El cristal bloquea las longitudes de onda infrarrojas, por lo que al apuntar una cámara térmica hacia una ventana se muestra la temperatura de la superficie del cristal, no lo que hay detrás. Las finas láminas de plástico pueden transmitir algo de infrarrojo, pero la mayoría de los plásticos industriales lo bloquean. Para las inspecciones, es necesario tener una línea de visión directa hacia la superficie objetivo. Si necesitas inspeccionar el interior de un cuadro eléctrico o detrás del aislamiento, primero debes abrir la carcasa o retirar el material de recubrimiento.

Conclusión
La elección de la cámara térmica industrial portátil adecuada comienza por adaptar sus prestaciones a la tarea, no por memorizar fichas técnicas. Empieza por tu escenario de inspección, confirma la resolución y el rango de temperatura, da prioridad al NETD para el mantenimiento predictivo y evalúa el software y la ergonomía antes de comprar. La mejor cámara detecta los fallos que necesitas detectar, desde las distancias a las que trabajas, con un flujo de trabajo que tu equipo pueda utilizar de forma sistemática.

Si aún estás decidiendo qué cámara térmica se adapta a tu programa de mantenimiento, ponte en contacto con Raythink para recibir un asesoramiento personalizado o para concertar una demostración del producto.
