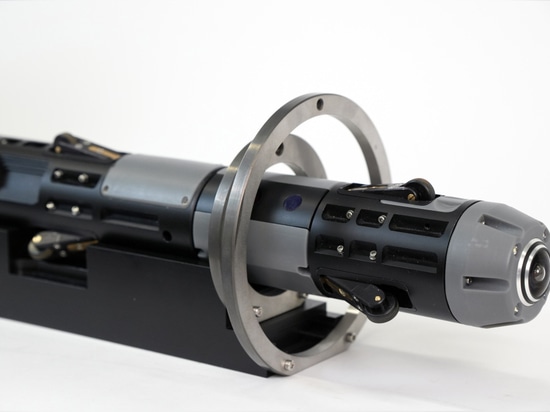

Sistema autopropulsado de inspección del diámetro interior de tuberías

{{{sourceTextContent.subTitle}}}

Seguimos mejorando y ampliando nuestra gama de instrumentos para medir diámetros interiores. A continuación se muestra el diseño de un nuevo sistema para la medición del diámetro interior de tuberías.

{{{sourceTextContent.description}}}

Seguimos mejorando y ampliando nuestra gama de instrumentos para medir diámetros interiores. A continuación se muestra el diseño de un nuevo sistema para la medición del diámetro interior de tuberías.

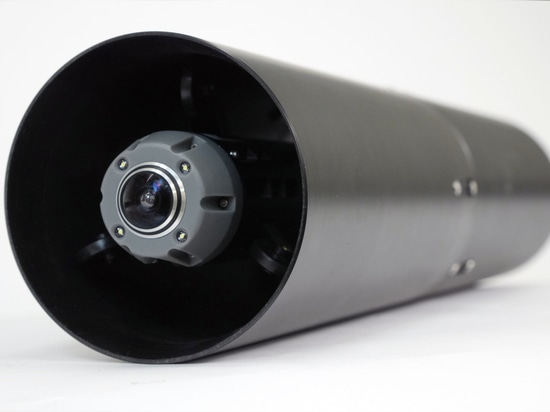

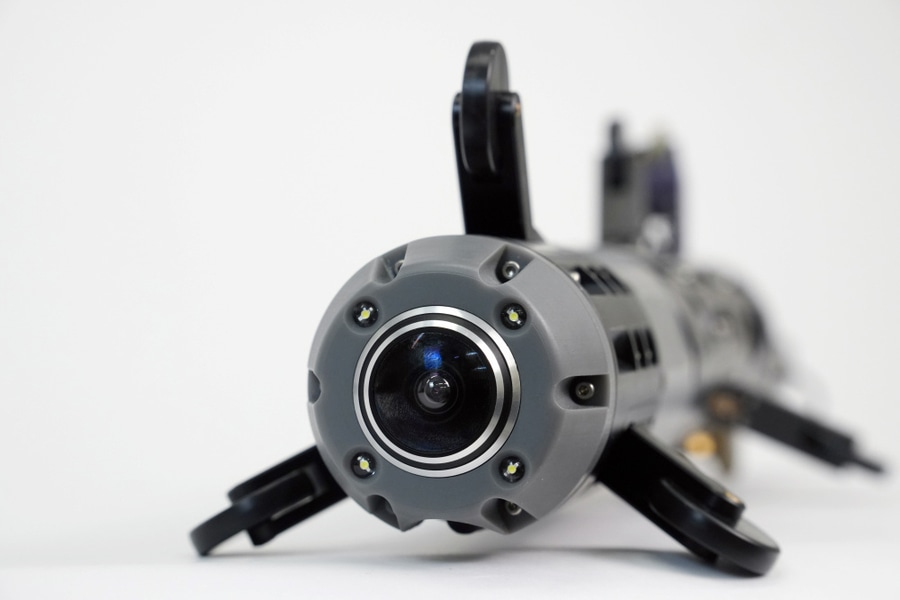

El módulo se coloca dentro de la tubería, la distancia entre las secciones medidas se especifica en el programa de control. El módulo se desplaza secuencialmente a las posiciones de control requeridas. Los sensores láser giratorios miden la distancia a la superficie de la tubería. Las coordenadas polares de la superficie (la distancia desde el eje de rotación medida por los sensores y el ángulo de rotación correspondiente) se transmiten al PC. Las imágenes de la superficie interior se acumulan en una tarjeta de memoria y luego se transfieren al ordenador.

El programa controla la calibración del sistema y el proceso de escaneado, crea un modelo 3D de la superficie en tiempo real, compara el modelo resultante con el ideal y permite medir el desgaste y los parámetros geométricos en cualquier sección transversal del tubo.
