sistema de escaneado láser 3D para el control de forma de ejes martilleados

{{{sourceTextContent.subTitle}}}

sistema de escaneado láser 3D para el control de forma de ejes martilleados

{{{sourceTextContent.description}}}

La forma correcta de las superficies es una garantía de la calidad y fiabilidad de los ejes. Como el eje tiene una forma bastante compleja de superficies interiores y exteriores y la superficie interior es difícil de alcanzar, los fabricantes se ven obligados a utilizar un método de control destructivo muy caro.

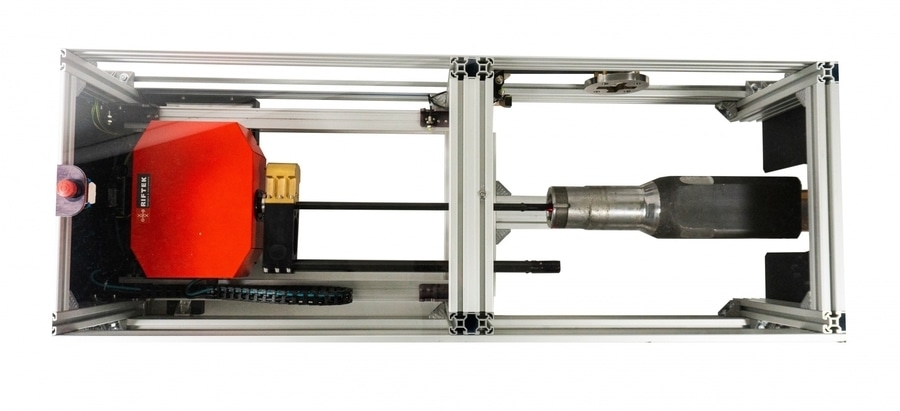

Para resolver este problema, propusimos un sistema de escaneado láser, basado en sensores láser giratorios. El sistema contiene dos sensores de puntos de triangulación, colocados en el extremo de varillas largas con posibilidad de traslación lineal y rotación alrededor del eje del sensor de la superficie interior.

Las características distintivas del sistema son:

- Sensor de superficie interior TWIN (un rayo láser - dos sensores láser con alcances contiguos) dentro de una carcasa muy pequeña (15 mm de diámetro). Esta solución permite alcanzar el doble de precisión que los sensores estándar.
- Las varillas largas que transportan los sensores son de carbono reforzado, lo que garantiza la estabilidad térmica y la resistencia a las vibraciones.

El programa controla el proceso de calibración y escaneado del sistema, crea modelos 3D de ambas superficies en tiempo real, compara el modelo resultante con el ideal y permite medir los parámetros geométricos en cualquier sección transversal del eje.
