Gran avance tecnológico en discos duros

{{{sourceTextContent.subTitle}}}

El buscador del Norte ayuda a orientarse en la construcción sin zanja

{{{sourceTextContent.description}}}

Como tecnología central del tendido de tuberías sin zanjas, la tecnología HDD plantea exigencias extremadamente altas al control direccional de la broca. El control preciso de la trayectoria de perforación depende de equipos de medición direccional de alto rendimiento. Con sus exclusivas ventajas técnicas, el buscador de norte ER-MNS-09 se ha convertido en un equipo clave para mejorar la eficacia y la precisión de la construcción en las operaciones de HDD.

Avance tecnológico en HDD El buscador del norte ayuda a orientarse en la construcción sin zanja

Principales retos y requisitos direccionales de la construcción con HDD
La construcción HDD requiere la realización de los procesos de perforación de agujeros piloto, expansión de agujeros y retirada de tuberías bajo tierra. Los equipos direccionales deben cumplir los requisitos de adaptación a espacios estrechos, orientación de alta precisión, resistencia a interferencias ambientales complejas y vibraciones de impacto, y adaptación a condiciones de trabajo extremas.

Ventajas técnicas de ER-MNS-09 y compatibilidad con HDD

**Medición de alta precisión para garantizar el control de la trayectoria**
La precisión acimutal puede alcanzar 0,25°, y la precisión de actitud es ≤0,2°. Con una frecuencia de actualización de datos de 100 Hz, admite un funcionamiento estable en el rango de inclinación de -85~85°. El operador puede ajustar a tiempo la trayectoria de la broca basándose en los datos de medición para cumplir las estrictas restricciones de desviación de la trayectoria en la construcción de HDD;

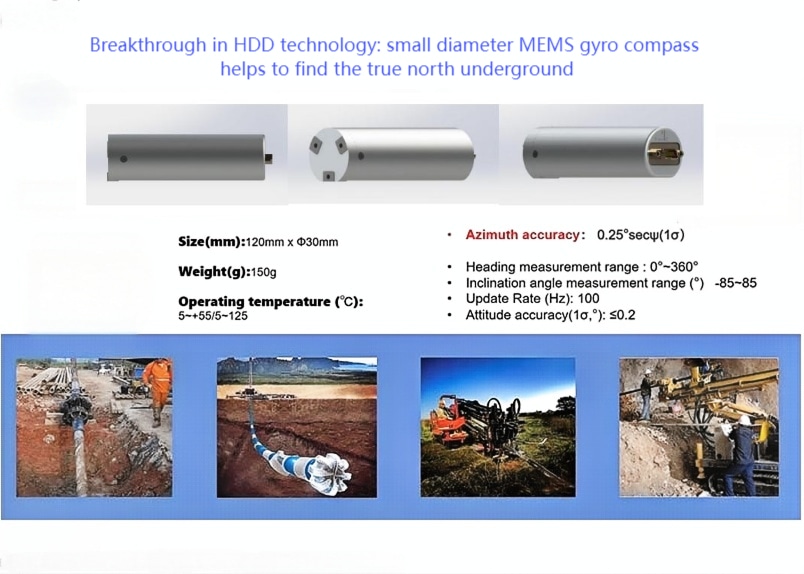

**Diseño ultra compacto, incrustado en el espacio central del tubo de sonda**
El tubo de sonda guiado de HDD debe incrustarse en el extremo delantero del tubo de perforación, por lo que el tamaño y el peso del equipo son limitados. El buscador del norte ER-MNS-09 tiene un diámetro de sólo 30 mm, una longitud de 120 mm y un peso de ≤150 g. Puede integrarse perfectamente en la tubería de sondeo o en el cabezal guía de la parte delantera del equipo de perforación, y es adecuado para los equipos de perforación corrientes.

**Localización autónoma del norte e interferencia antimagnética**
Adopta un giroscopio MEMS de alta precisión que puede encontrar el norte de forma autónoma, la alineación inicial se completa en 5 minutos, sin depender en absoluto del campo geomagnético, y puede emitir de forma estable la información del acimut del norte verdadero, el ángulo de cabeceo y el ángulo de balanceo en entornos con fuertes interferencias, como minas subterráneas, tuberías metálicas o entornos electromagnéticos intensos.

Diseño totalmente de estado sólido: sin piezas mecánicas giratorias, excelente capacidad antichoque y antivibraciones, cumple los requisitos de fiabilidad en condiciones de vibraciones severas durante la perforación.

**Amplia adaptabilidad a la temperatura para hacer frente a condiciones de trabajo extremas**
Compensación total de la calibración de temperatura: La versión de temperatura normal soporta una temperatura de funcionamiento de 5~+55°C, y la versión de alta temperatura soporta 5~125°C. Puede soportar entornos de fuertes vibraciones y sacudidas para garantizar la fiabilidad a largo plazo en pozos profundos, entornos de lodo o condiciones de grandes sacudidas.
