Gran avance en la tecnología de medición del ángulo de inclinación de pozos pequeños

{{{sourceTextContent.subTitle}}}

Módulo giroscópico direccional MEMS ER-Gyro-15

{{{sourceTextContent.description}}}

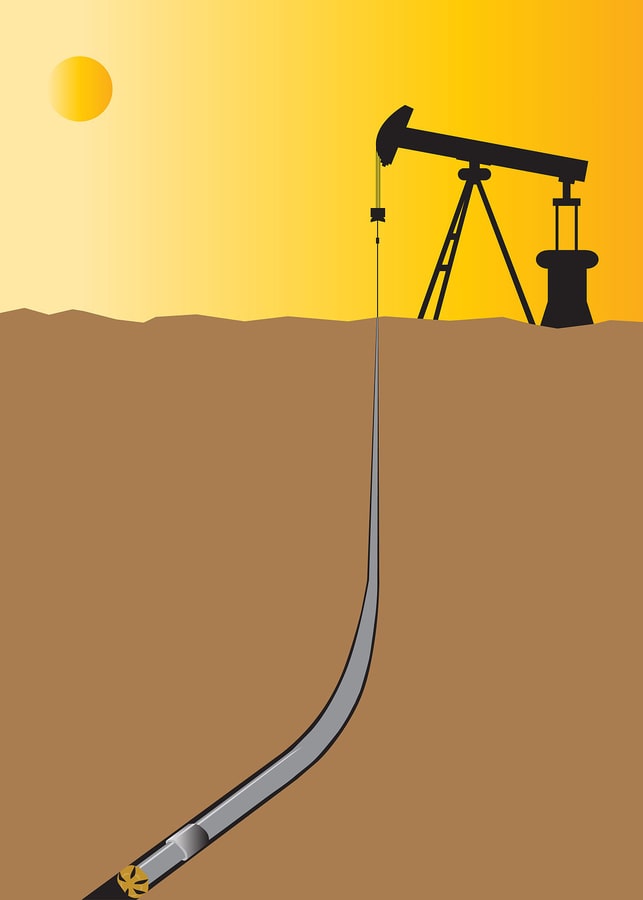

En los campos del registro de petróleo y gas, la exploración geofísica, la perforación direccional, etc., la medición de la trayectoria en el fondo del pozo siempre se enfrenta a tres retos principales: la atenuación de la precisión acimutal en un entorno de interferencia de campo magnético, la medición de la parada de perforación en condiciones de vibración y la medición del área ciega en condiciones de pequeña inclinación del pozo.

Hoy en día, el módulo giroscópico direccional MEMS ER-Gyro-15 ha realizado un avance tecnológico disruptivo, anunciando oficialmente que la "zona ciega de medición de inclinación de pozo pequeño", la "medición de parada de perforación" y el "dilema de medición de interferencia magnética" han pasado a la historia, aportando innovaciones dobles en eficiencia y coste para la perforación direccional, la medición durante la perforación y otros escenarios.

ER-Gyro-15 tiene la función de auto-búsqueda de norte, que puede realizar de alta precisión, mientras que la medición de la perforación y la medición continua. Puede medir continuamente el ángulo de inclinación del pozo, el ángulo de la cara de la herramienta y los cambios de acimut en tiempo real.

Tecnología de salida de alta precisión de acimut para inclinación de pozo pequeña
Avance tecnológico: Resuelve el problema de la salida de alta precisión del acimut y el ángulo de la cara de la herramienta en una inclinación pequeña del pozo, y realiza la optimización jerárquica de la precisión para el rango de inclinación del pozo de 1°~90°:

inclinación del pozo de 1°~2°: la precisión del acimut alcanza los 3°;

2°~5° de inclinación del pozo: la precisión del acimut se mejora a 2°;

5°~90° de inclinación del pozo: la precisión del acimut supera los 0,5°;

Resuelve directamente el defecto técnico de que muchas de las herramientas de registro giroscópico actuales no pueden emitir un acimut efectivo en secciones de inclinación de pozo pequeña. En comparación con la solución redundante que requiere la integración de fluxgate y sensor giroscópico direccional para resolver la salida de acimut de pequeña inclinación del pozo, reduce significativamente el coste de uso de los clientes en el registro, la exploración geofísica y la perforación direccional.

Seguimiento y mantenimiento en entornos de vibraciones aleatorias, MWD sin detener la perforación
Diseño de estado sólido: ER-Gyro-15 adopta tres ejes MEMS giroscopio y acelerómetro strapdown tecnología de medición inercial, que tiene una fuerte estabilidad y alta fiabilidad. Con un diseño totalmente de estado sólido sin partes móviles y una plataforma interna incorporada, ha mejorado las capacidades anti-impacto y anti-vibración.

A diferencia de las limitaciones de los equipos tradicionales, que obligan a detener la perforación para realizar la medición, este dispositivo admite el seguimiento dinámico continuo durante la perforación y puede realizar mediciones de seguimiento y mantenimiento de alta precisión del acimut, la inclinación del pozo y el ángulo de la cara de la herramienta en tiempo real en condiciones de grandes vibraciones aleatorias. Es especialmente adecuado para escenarios de MWD, y se pueden obtener datos de alta precisión del acimut, la inclinación del pozo y el ángulo de la cara de la herramienta sin detener la perforación. En comparación con el modo de funcionamiento de los equipos tradicionales, que necesitan detener la perforación para la calibración, la eficacia mejora considerablemente.

Medición rápida y precisa
Puede lograr una alineación rápida de 30s, la precisión del acimut puede alcanzar 1°; 90s de alineación precisa, la precisión del acimut puede alcanzar 0.5°. Mejora enormemente la eficiencia del trabajo.

La precisión del acimut puede alcanzar 0,5°secψ (1σ), la precisión del ángulo de la cara de la herramienta giroscópica es de 1°secL (L es la latitud), y la precisión de la inclinación del pozo es de 0,1° (1σ).

El rango de medición de la inclinación del pozo es de 0~180°, el rango de medición del ángulo de la cara de la herramienta acimutal y giroscópica cubre 0~360°, y el rango de medición del ángulo de la cara de la herramienta de gravedad es de -180~180°, logrando un control preciso de la trayectoria.

Tamaño optimizado, adecuado para aplicaciones de espacio extremadamente estrecho
Diseño cilíndrico: Utilizando la última tecnología de giroscopios MEMS, sobre la base de la especificación original de 30 mm de diámetro, se añade un nuevo tamaño ultra-mini de 25,4 mm. Ambos tienen 120 mm de longitud y pesan ≤150 g, subvirtiendo el tamaño de los giroscopios tradicionales y haciéndose extremadamente pequeños.

La especificación de 30 mm es compatible con el espacio de instalación de las sondas convencionales, y la de 25,4 mm está diseñada para escenarios con requisitos estrictos y exigentes en cuanto al diámetro de la tubería de perforación. Puede incrustarse fácilmente en el estrecho espacio frontal de las sondas, herramientas de perforación, etc., e incluso adaptarse al exigente diámetro de las tuberías de perforación de Φ28mm. Este diseño subvierte la percepción de la herramienta giroscópica tradicional de "gran tamaño = alto rendimiento", de modo que las operaciones de medición en escenarios extremos, como pozos profundos y perforaciones de pequeño diámetro, ya no están limitadas por el tamaño del equipo, y el ámbito de aplicación se amplía a áreas a las que las herramientas tradicionales no pueden llegar.

Rendimiento estable en condiciones de trabajo extremas
Función de búsqueda automática: El ER-Gyro-15 incorpora un giroscopio MEMS de alta precisión que elimina por completo la dependencia del campo geomagnético y realiza la medición del acimut mediante la detección de la velocidad angular de rotación de la Tierra. En el revestimiento, la tubería, la tubería de perforación y otras secciones del pozo con fuerte interferencia magnética, o en el área de anomalía geomagnética, todavía puede mantener una precisión de acimut de 0,5°, y el problema de la atenuación de la precisión de acimut en el entorno de interferencia del campo magnético ya no existe

Diseño resistente a altas temperaturas: -5℃~+125℃ compensación completa de calibración de temperatura, puede trabajar establemente en ambientes extremos y adaptarse a los requerimientos de temperatura de la mayoría de las escenas de perforación en el mundo. El diseño miniaturizado también puede ampliar eficazmente el tiempo de uso del termo.

ER-Gyro-15 ha superado el cuello de botella de aplicación de las herramientas giroscópicas tradicionales en entornos de interferencia magnética, condiciones de vibración y limitaciones de espacio mediante la optimización de la precisión de desviación de pozos pequeños, la mejora del rendimiento antivibración y el nuevo diseño de tamaño. En comparación con la solución de alto coste de la combinación "fluxgate + giroscopio", ha conseguido la mejora de rentabilidad de "dispositivo único con funciones completas" y ha logrado el doble avance de "alto rendimiento + baja inversión". Proporciona una solución más económica y eficaz para la orientación precisa en condiciones de trabajo complejas.
