Un sillín modular para rehabilitación
Bienvenido de nuevo a nuestra exploración de la investigación de vanguardia posible, en parte, gracias a la precisión y flexibilidad de la tecnología de impresión 3D SLS Sharebot Snowwhite. Hoy presentamos el estudio «Design and fabrication of a modular ergonomic saddle for rehabilitation cycling through a combined additive manufacturing approach». Esta investigación destaca cómo las capacidades de sistema abierto del Snowwhite permiten a los científicos ir más allá de la fabricación estándar, posibilitando el desarrollo de complejas estructuras de celosía específicas para el paciente en TPU. Para empezar, proporcionaremos una explicación sencilla de cómo los investigadores optimizaron estos materiales y los principales resultados que descubrieron. Tras esta visión general accesible, compartiremos el resumen original y las citas relevantes para un análisis más profundo de los datos.
Resumen de la investigación: Un sillín modular para rehabilitación
Este estudio se centra en la creación de un sillín de bicicleta personalizable de alta tecnología, diseñado específicamente para pacientes en rehabilitación física. Los sillines tradicionales pueden ser incómodos o carecer del soporte específico necesario para la recuperación médica, por lo que los investigadores recurrieron a la impresión 3D para crear una solución «híbrida».
El enfoque de diseño
Los investigadores utilizaron un diseño modular de dos partes para equilibrar la resistencia y la comodidad:
La base: Fabricada en acero inoxidable mediante fusión por láser en lecho de polvo (LPBF) para proporcionar una base rígida y reutilizable.
La cubierta: Aquí es donde brilla la tecnología SLS. Los investigadores necesitaban un material flexible pero duradero, eligiendo finalmente TPU (poliuretano termoplástico) en lugar de polipropileno (PP).

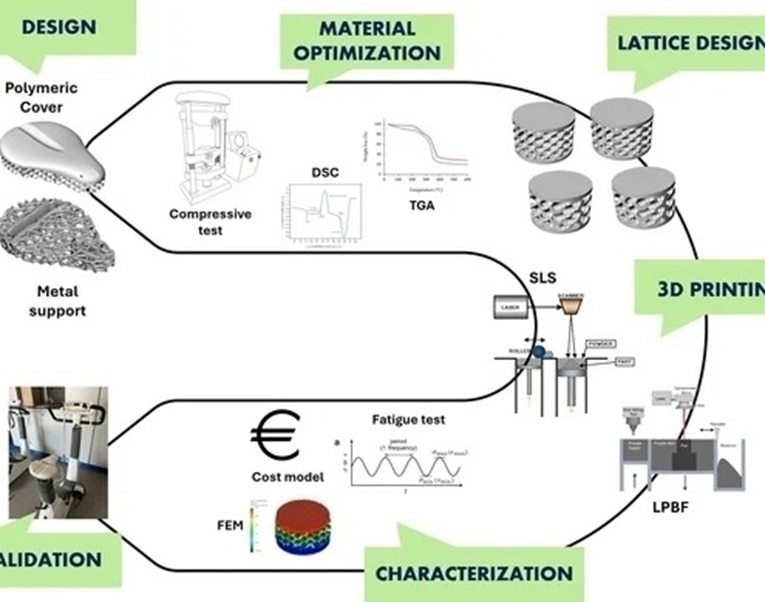

Ciclo de producción para sillín modular
Por qué el SLS fue crucial para la investigación
El estudio utilizó SLS para crear complejas estructuras de «celosía Gyroid». Estos son patrones internos porosos, similares a esponjas, que permiten que el sillín sea blando en algunas zonas y firme en otras. Al utilizar una impresora SLS de grado de investigación, pudieron probar diferentes tamaños de celdas y grosores de pared para encontrar el «punto óptimo» para la comodidad del paciente.
El proceso de prueba
Selección de materiales: Utilizaron análisis térmicos para demostrar que el TPU es más fácil de procesar y mejor para absorber energía.
Durabilidad: «Torturaron» las cubiertas de TPU impresas con 10,000 ciclos de compresión para asegurar que no perdieran su forma durante el uso a largo plazo.
Modelado informático: Utilizaron simulaciones del Método de Elementos Finitos (FEM) para predecir cómo se deformaría el sillín bajo el peso de un ciclista.
El descubrimiento: ¿Qué encontraron?
Los investigadores demostraron con éxito que la fabricación aditiva modular es técnica y económicamente viable para equipos médicos.
Los hallazgos «revolucionarios» específicos fueron:
La geometría óptima: Identificaron que una celosía Gyroid con un tamaño de celda de 8 mm y un grosor de pared de 0.3 mm proporcionaba el equilibrio perfecto: lo suficientemente flexible para la comodidad pero lo bastante estable para no romperse o deformarse permanentemente.
Sostenibilidad económica: Dado que la costosa base metálica está estandarizada y es reutilizable, solo la cubierta de TPU impresa en 3D necesita personalizarse para cada paciente. Esto reduce significativamente el costo del equipo médico personalizado.
Éxito funcional: El prototipo final no fue solo un experimento de laboratorio; se montó y probó con éxito en un cicloergómetro real, demostrando que funciona en el mundo real.
Desarrollo de un sillín modular ergonómico fabricado aditivamente para ciclismo de rehabilitación
Alberto Iglesias Calcedo1,†, Chiara Bregoli2,†, Valentina Abbate1, Marta Mondellini3, Jacopo Fiocchi2, Gennaro Rollo4, Cristina De Capitani1, Marino Lavorgna1,4, Marco Sacco3 … Alfredo Ronca1,*
1 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
2 Institute of Condensed Matter Chemistry and Technologies for Energy (ICMATE), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
3 Institute of Intelligent Industrial Technologies and Systems for Advanced Manufacturing (STIIMA), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
4 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), P.le E Fermi 1, 80055 Portici, Italy
Ref.: https://www.mdpi.com/1996-1944/18/22/5242
Resumen
Este trabajo reporta el diseño, fabricación y validación de un sillín ergonómico modular para ciclismo de rehabilitación, desarrollado mediante un enfoque combinado de fabricación aditiva. El sillín consiste en un soporte metálico producido por fusión por láser en lecho de polvo (LPBF) en acero inoxidable AISI 316L y una cubierta polimérica ergonómica fabricada mediante sinterización selectiva por láser (SLS) utilizando poliuretano termoplástico (TPU). Se realizó una selección preliminar de materiales entre TPU y polipropileno (PP), seleccionándose el TPU por su respuesta elástica superior, disipación de energía y procesabilidad SLS más favorable, como lo confirman los análisis térmicos. Se diseñaron y probaron mecánicamente una serie de configuraciones de celosía Gyroid con diferentes tamaños de celda y grosores de pared. Las pruebas cíclicas bajo condiciones controladas por tensión y por desplazamiento demostraron que la configuración con un tamaño de celda de 8 mm y un grosor de pared de 0.3 mm proporcionaba el mejor equilibrio entre flexibilidad y estabilidad, mostrando una deformación permanente mínima después de 10,000 ciclos y una respuesta de fuerza estable bajo desplazamientos repetidos. Las simulaciones del Método de Elementos Finitos (FEM), parametrizadas utilizando datos elásticos y de densidad obtenidos experimentalmente, se correlacionaron bien con los resultados mecánicos, apoyando la evaluación comparativa de la rigidez. Además, un modelo de costos centrado en el componente TPU personalizable confirmó la viabilidad económica del enfoque modular, donde la base metálica permanece como un estándar reutilizable. Finalmente, el sillín modular se fabricó y se montó con éxito en un cicloergómetro, demostrando su viabilidad funcional.
