Ver traducción automática
Esta es una traducción automática. Para ver el texto original en inglés haga clic aquí
#Libros blancos
{{{sourceTextContent.title}}}
Compresión monótona y cíclica de materiales autocontrolados
{{{sourceTextContent.subTitle}}}
Papel Blancanieves2
{{{sourceTextContent.description}}}
Nuestra exploración de los avances científicos posibles gracias a la impresora 3D SLS Snowwhite2 de Sharebot nos lleva a un estudio fascinante: "Rendimiento compresivo monotónico y cíclico de compuestos celulares MWCNT/PA12 autocontrolados fabricados mediante sinterizado selectivo por láser". En este artículo, desglosaremos el problema central que pretendía resolver esta investigación y los descubrimientos clave que hicieron. Para quienes deseen profundizar en el tema, incluiremos también el resumen original y todas las fuentes de referencia.
El estudio y sus principales resultados
Este estudio analizó las propiedades mecánicas y eléctricas de unas estructuras especiales impresas en 3D cuando se aplastan. Estas estructuras tenían forma de panal y se fabricaron con nuestra impresora 3D Sharebot Snowwhite2. Se utilizaron dos materiales diferentes: PA12 puro (un tipo de plástico) y una mezcla de PA12 con nanotubos de carbono (MWCNT).
Esto es lo que descubrieron:
Las estructuras de PA12 puro eran más resistentes y podían absorber más energía, sobre todo las más densas (30% y 40% de material sólido).
Las estructuras MWCNT/PA12 no eran tan fuertes ni rígidas como las de PA12 puro, pero absorbían muy bien la energía (hasta un 53% de eficacia).
Lo más interesante es que las estructuras de MWCNT/PA12 podían detectar la tensión, es decir, su resistencia eléctrica cambiaba cuando se deformaban. Y lo hacían muy bien, como si fueran sensores incorporados.
Cuando estas estructuras de MWCNT/PA12 se aplastaban repetidamente, su resistencia eléctrica aumentaba significativamente a medida que se dañaban. Esto significa que podrían detectar los daños en el momento en que se producen.
Resultado principal
El principal descubrimiento es que las estructuras alveolares impresas en 3D a partir de una mezcla de PA12 y nanotubos de carbono (MWCNT) pueden actuar como materiales autosensores. No sólo son buenos absorbiendo energía, sino que también tienen la notable capacidad de detectar tensiones y daños en el momento en que se producen. Esto abre la posibilidad de crear estructuras inteligentes y ligeras capaces de detectar su propio estado, lo que podría ser útil en muchas aplicaciones, como la industria aeroespacial o la automovilística, para su control en tiempo real.

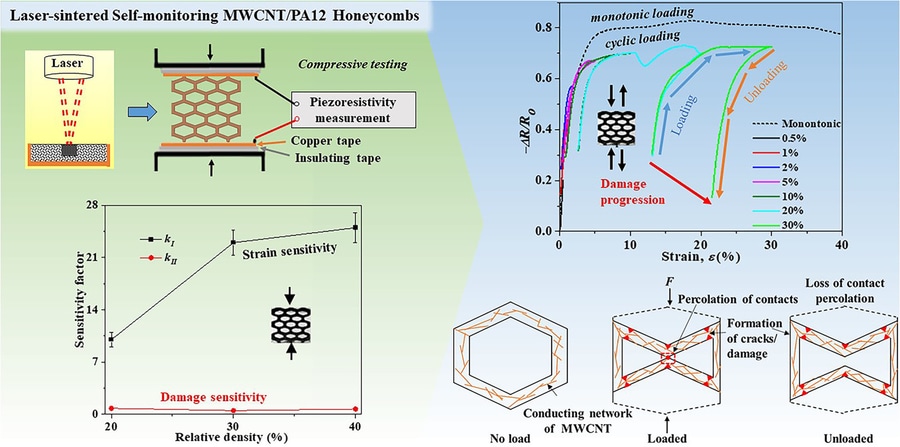

Compresión monótona y cíclica de materiales compuestos celulares MWCNT/PA12 autocontrolados fabricados mediante sinterizado selectivo por láser
Muhammad Umar Azam (a), S Kumar (b), Andreas Schiffer (a) (c)
a) Departamento de Ingeniería Mecánica y Nuclear, Universidad Khalifa de Ciencia y Tecnología, Abu Dhabi, 127788, Emiratos Árabes Unidos
b) Escuela de Ingeniería James Watt, Universidad de Glasgow, Glasgow, G12 8QQ, Reino Unido
c) Centro Avanzado de Investigación e Innovación (ARIC), Universidad Khalifa de Ciencia y Tecnología, 127788, Abu Dhabi, Emiratos Árabes Unidos
Referencia: https://www.sciencedirect.com/science/article/pii/S2666682025000106
Resumen
En este trabajo se investigan experimentalmente las propiedades mecánicas y piezorresistivas de materiales compuestos celulares sinterizados selectivamente por láser bajo carga de compresión monotónica y cíclica. Se imprimieron en 3D estructuras hexagonales en forma de panal (HHS) con densidades relativas del 20 %, 30 % y 40 % a partir de un polvo nanocompuesto fresado con bolas de nanotubos de carbono multipared (MWCNT) y poliamida 12 (PA12) con un 0,3 % en peso de MWCNT. Los HHS de PA12 pura presentaban menor porosidad y propiedades mecánicas superiores, como resistencia al colapso, módulo elástico y absorción de energía, sobre todo a densidades relativas más altas (30 % y 40 %). En particular, la absorción de energía específica de los HHS de PA12 alcanzó los 24 J g-¹, bajo compresión fuera del plano a una densidad relativa del 40%. En comparación con la PA12 pura, los MWCNT/PA12 HHSs mostraron una reducción en la resistencia y el módulo, pero demostraron una excelente eficiencia de absorción de energía de hasta el 53%. Además, los HHSs MWCNT/PA12 mostraron una excepcional capacidad de detección de la deformación en la región elástica, con factores de calibre de hasta 25. Los ensayos cíclicos mostraron que la resistencia a la carga cero aumentaba significativamente a medida que progresaban los daños durante la fase de colapso, lo que pone de relieve su potencial de aplicación en estructuras inteligentes y ligeras con funcionalidades integradas de detección de deformación y daños.
