Pantallas táctiles capacitivas proyectadas: Estructura y ventajas

{{{sourceTextContent.subTitle}}}

Pantallas táctiles capacitivas proyectadas: Estructura y ventajas

{{{sourceTextContent.description}}}

Las pantallas táctiles capacitivas detectan la corriente eléctrica del cuerpo humano. Su estructura "sándwich" multicapa está hecha de materiales laminados con precisión. Se dividen en dos tipos: las pantallas táctiles capacitivas de superficie y las pantallas táctiles capacitivas proyectadas, más avanzadas, que dominan dispositivos modernos como smartphones y tabletas.

A continuación, tomaremos como ejemplo las pantallas táctiles capacitivas proyectadas para examinar sus componentes estructurales.

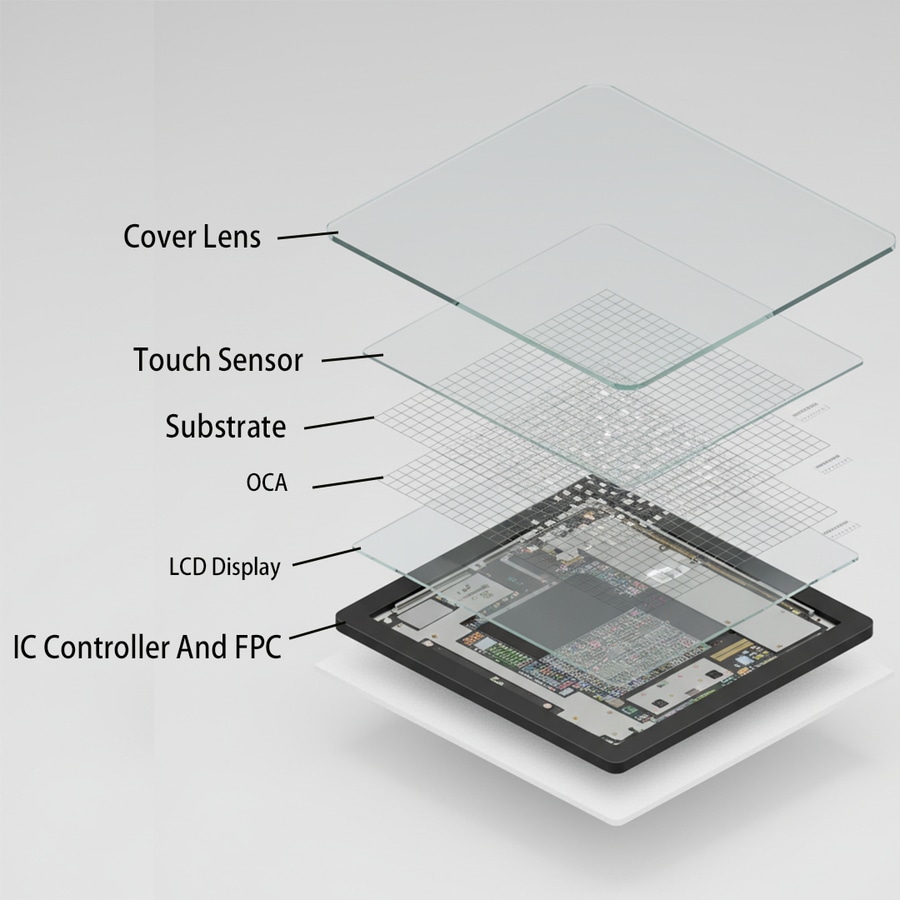

I. Estructura de las pantallas táctiles capacitivas proyectadas Cubierta Lente / Cristal

Función: Es la capa exterior duradera para la interacción táctil, que requiere alta dureza, resistencia al rayado y claridad óptica.
Proceso de fabricación: Una capa de tinta inferior oculta los componentes internos; los logotipos se añaden mediante impresión.

1. Sensor táctil

Es la capa central. Consiste en una película o sustrato de vidrio recubierto de ITO (óxido de indio y estaño), que es un material conductor transparente.
Estructura: Mediante procesos de precisión como la fotolitografía, se graba en este sustrato una intrincada red de electrodos que se cruzan (normalmente formando patrones en forma de diamante a lo largo de los ejes X e Y). Estos electrodos funcionan como pequeños condensadores.

2. Vidrio/sustrato del sensor

Sirve de soporte para la capa del sensor ITO. Puede ser un sustrato de vidrio o una película flexible de PET (que ofrece un menor coste y se suele utilizar en dispositivos de mayor tamaño).

3. Adhesivo óptico transparente (OCA)

Se utiliza un adhesivo especial de doble cara de alta transparencia para unir perfectamente la lente de la cubierta y el sensor táctil. Elimina el espacio de aire, reduce la reflexión de la luz y mejora la transmisión de la luz y la claridad de la pantalla.

4. Pantalla LCD

El chip de control supervisa continuamente los cambios de capacitancia en todos los puntos de intersección del sensor táctil. Se conecta al sensor a través de un circuito impreso flexible (FPC), calcula las posiciones de las coordenadas de estos cambios de capacitancia y transmite estas señales digitales al procesador principal del dispositivo.

Además, una breve descripción del funcionamiento de las pantallas táctiles capacitivas proyectadas
El toque de un dedo crea un condensador con los electrodos del sensor, alterando la capacitancia local. El controlador detecta este cambio en una intersección específica para determinar las coordenadas (X, Y) exactas.

II. Ventajas de las pantallas táctiles capacitivas

En comparación con tecnologías anteriores como las pantallas táctiles resistivas, las pantallas táctiles capacitivas ofrecen ventajas abrumadoras:

1. Experiencia táctil excepcional

Alta sensibilidad y suavidad: Las pantallas capacitivas responden con rapidez, ofrecen operaciones de deslizamiento extremadamente suaves y admiten controles gestuales complejos (como zoom, rotación y deslizamiento con varios dedos).
Compatibilidad multitáctil: Esta es una ventaja revolucionaria de las pantallas táctiles capacitivas. Pueden reconocer varios puntos táctiles simultáneamente, lo que sienta las bases para experiencias interactivas de gran riqueza (por ejemplo, zoom de imágenes con dos dedos, controles de juegos).

2. Excelente durabilidad y fiabilidad

Resistencia al desgaste: La superficie está hecha de una lente de cubierta de vidrio duro, que es altamente resistente a los arañazos y mantiene su integridad sin arañazos en condiciones normales de uso.
Resistencia a las interferencias de polvo y humedad: Gracias a su excelente sellado, los contaminantes de la superficie (como gotas de agua o manchas de aceite) tienen un impacto mínimo en la precisión táctil (aunque el funcionamiento con la mano mojada puede volverse menos sensible).

3. Calidad de pantalla excepcional

Alta transmisión de la luz (hasta el 90%): Cada capa del material ofrece una transparencia extremadamente alta, lo que hace que la pantalla aparezca más clara y vibrante sin apenas efecto de "ver a través de una capa de papel" (en comparación con las pantallas táctiles resistivas, que suelen tener sólo un 85% de transmitancia de luz).
Alto índice de contraste: Menor reflexión de la luz para una visualización más clara y vívida.

4. Funcionamiento sencillo

No es necesario pulsar con fuerza: El reconocimiento se consigue con un ligero toque o incluso pasando el ratón por encima (en algunos modelos), lo que hace que el funcionamiento sea natural y sin esfuerzo. Esto elimina la fatiga de los dedos incluso tras un uso prolongado.

III. Limitaciones de las pantallas táctiles capacitivas

Por supuesto, las pantallas táctiles capacitivas también tienen ciertas limitaciones, que a su vez ponen de manifiesto las características de su principio de funcionamiento:

Mayor coste: Los complejos procesos de fabricación, especialmente en el caso de las pantallas táctiles capacitivas de gran tamaño, se traducen en unos costes de producción más elevados en comparación con tecnologías como las pantallas táctiles resistivas.
Requiere una entrada conductora: Funciona perfectamente con las manos desnudas (ya que el cuerpo humano es conductor), pero no puede manejarse con guantes normales, uñas, lápices u otros objetos aislantes (se necesitan lápices capacitivos especializados o guantes de tela conductores).
Susceptibilidad a las interferencias electromagnéticas: El rendimiento puede volverse inestable en entornos con fuertes campos eléctricos o magnéticos.
Costes de reparación elevados: La pantalla suele estar totalmente laminada con el cristal de la cubierta, lo que hace que las sustituciones sean costosas si se daña, ya que suele ser necesario cambiar todo el módulo.

En resumen, las pantallas táctiles capacitivas proyectadas dominan la electrónica moderna, gracias a ventajas como la multitáctil, la alta sensibilidad, la claridad y la durabilidad, que permiten una experiencia de usuario sin fisuras.
