Cómo la tecnología de escaneo 3D de Metrology resuelve el reto de precisión que plantean los muros cortina de doble curvatura
{{{sourceTextContent.subTitle}}}
Descubre cómo YuanDa Aluminium utiliza el escaneo 3D metrológico para lograr una fabricación y una inspección precisas de muros cortina complejos de doble curvatura.
{{{sourceTextContent.description}}}
La tecnología de escaneo 3D de Metrology está ayudando a YuanDa Aluminium a resolver uno de los retos más difíciles en la fabricación de muros cortina arquitectónicos: el mecanizado y montaje precisos de perfiles de aluminio complejos con doble curvatura.
Mediante la integración de un escáner 3D de alta precisión de SHINING 3D con centros de mecanizado de cinco ejes, Shenyang Yuanda Aluminium Industry Engineering Co., Ltd. ha desarrollado un flujo de trabajo digital de inspección y mecanizado que permite un posicionamiento preciso antes de la fabricación y la verificación de la precisión tras el montaje.

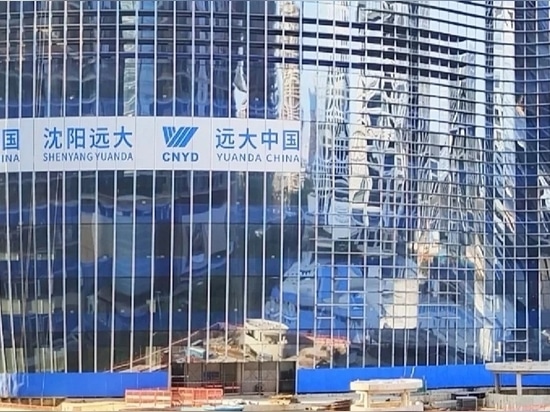

Esta tecnología se ha aplicado a algunos de los proyectos de fachada más exigentes de YuanDa Aluminium, entre ellos el muro cortina de la sede mundial de OPPO, que se completó a principios de 2026. La empresa también ha firmado recientemente un contrato para la construcción del muro cortina del 740 Eighth Avenue, un rascacielos situado en el corazón de Midtown Manhattan, en Nueva York.
Estos proyectos reflejan algo más que la capacidad de YuanDa Aluminium para llevar a cabo proyectos internacionales. También demuestran cómo la tecnología avanzada de escaneo 3D y medición digital puede ayudar a convertir diseños arquitectónicos altamente complejos en sistemas de muro cortina fabricados e instalados con precisión.
Por qué son tan difíciles de fabricar los muros cortina de doble curvatura
Los arquitectos recurren cada vez más a fachadas curvas y de forma libre para crear edificios distintivos y horizontes urbanos más expresivos. Pero cuanto más compleja se vuelve la geometría, más difícil resulta fabricar los perfiles de aluminio con precisión.

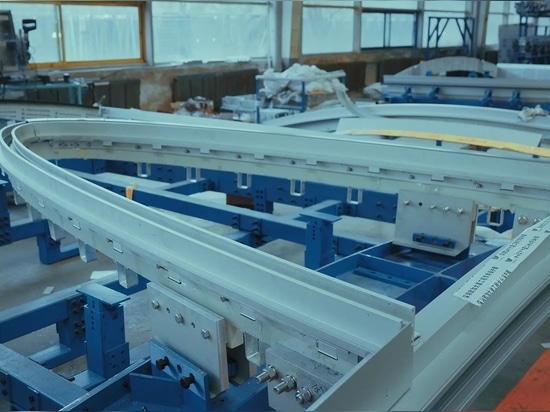

Los perfiles de doble curvatura suponen un reto especial, ya que su geometría cambia continuamente en tres dimensiones.
«Los perfiles de doble curvatura son casi como hilos retorcidos. Su geometría es extremadamente irregular, y los métodos de fabricación convencionales simplemente no son capaces de manejar este nivel de complejidad», afirma Wang Yang, ingeniero de YuanDa Aluminium.
Durante el proceso de fabricación, los perfiles de aluminio suelen dejarse con márgenes de mecanizado. Los fabricantes deben determinar las ubicaciones exactas para el corte, el recorte de extremos, el taladrado y otras operaciones de mecanizado basándose en la geometría real del perfil.
Esto plantea dos cuestiones fundamentales: ¿Dónde exactamente debe mecanizarse el perfil? ¿Y cómo puede el fabricante verificar que el conjunto acabado se ajusta al diseño original?
Los métodos de medición convencionales pueden dificultar el establecimiento de posiciones de mecanizado precisas antes de la fabricación. Una vez montados los perfiles, también ofrecen opciones limitadas para llevar a cabo una inspección dimensional exhaustiva. En el caso de los sistemas complejos de muros cortina, esto puede generar una discrepancia entre el modelo de diseño, el proceso de fabricación y el conjunto acabado.
YuanDa Aluminium abordó este reto introduciendo el escaneo 3D de alta precisión en el proceso de fabricación.
El escaneo 3D de alta precisión crea un proceso de fabricación de bucle cerrado

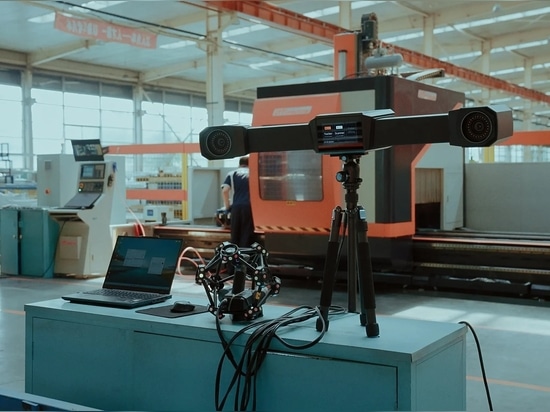

YuanDa Aluminium utiliza el escáner 3D de metrología de la serie FreeScan Trak Pro de SHINING 3D y lo integra con centros de mecanizado de cinco ejes. El equipo de fabricación establece una posición de mecanizado más precisa antes del procesamiento y, posteriormente, verifica el conjunto terminado.
El resultado es un flujo de trabajo que abarca el escaneo 3D, el mecanizado, el montaje y la inspección 3D, lo que proporciona un circuito cerrado para el control de la precisión dimensional.
Escaneo 3D antes del mecanizado: establecimiento de posiciones de mecanizado precisas

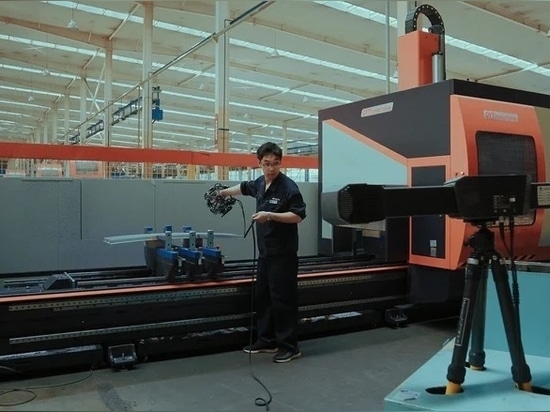

Antes de mecanizar un perfil de aluminio, los técnicos utilizan el escáner 3D para capturar su geometría completa. El escáner genera datos de medición 3D detallados del perfil real. A continuación, el software de inspección compara los datos medidos con el modelo CAD o de diseño original mediante el ajuste y la alineación de datos.
A partir de esta comparación, el sistema determina las ubicaciones precisas de mecanizado y los parámetros necesarios.
A continuación, el centro de mecanizado de cinco ejes utiliza los datos resultantes para realizar las operaciones requeridas. Esta integración del escaneo 3D y el mecanizado de cinco ejes resuelve un problema fundamental en la fabricación de perfiles complejos: la localización precisa de los elementos de mecanizado en un componente tridimensional. Además, proporciona un mejor control sobre las tolerancias de mecanizado y reduce el riesgo de que los errores de posición se trasladen a las fases de montaje posteriores.
«Al integrar el escaneo 3D con el mecanizado de cinco ejes, hemos resuelto lo que había sido un reto ampliamente reconocido en el sector», afirma Wang Yang.
«YuanDa Aluminium ha instalado ya varias estaciones de trabajo de escaneo 3D y mecanizado de cinco ejes en nuestras instalaciones de producción para cumplir con los requisitos de eficiencia productiva».
Escaneo 3D tras el montaje: verificación de la unidad de muro cortina terminada

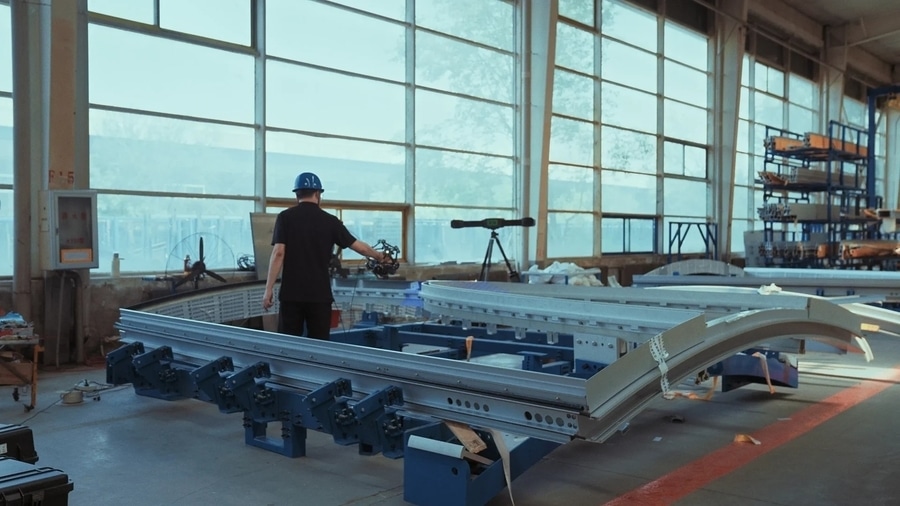

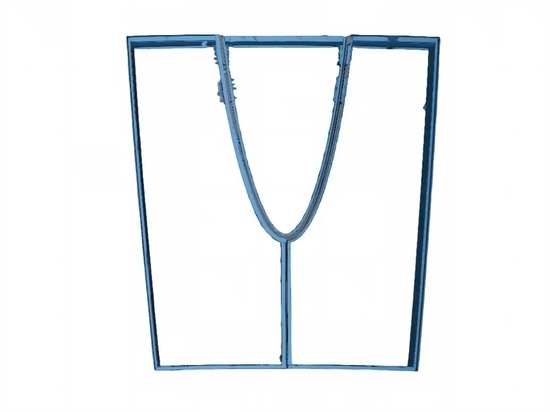

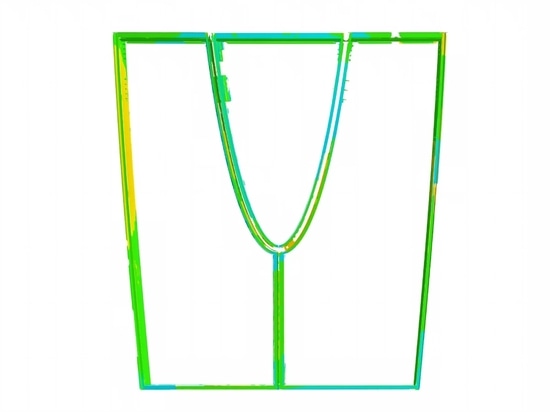

El control de precisión no termina cuando finaliza el mecanizado. Una vez que los perfiles de aluminio se han ensamblado en unidades de instalación, YuanDa Aluminium lleva a cabo una segunda inspección mediante escaneo 3D. En esta fase, la unidad ensamblada puede medirse como una estructura tridimensional completa y compararse con el modelo de diseño.
El objetivo es sencillo: asegurarse de que el ensamblaje final se ajusta a lo que indica el diseño.
Tecnología avanzada que respalda el crecimiento global de la ingeniería china de muros cortina
El valor del escaneo 3D de alta precisión se mide, en última instancia, por los resultados que se obtienen en la obra. La experiencia de YuanDa Aluminium demuestra cómo la tecnología de medición digital puede integrarse en un flujo de trabajo de fabricación de muros cortina a gran escala.
A medida que el diseño arquitectónico sigue exigiendo geometrías cada vez más complejas, el escaneo 3D de alta precisión desempeñará un papel cada vez más importante en la fabricación y el control de calidad de los muros cortina.
Para YuanDa Aluminium y SHINING 3D, la tecnología de escaneo 3D forma parte de un enfoque de fabricación que conecta el diseño digital, el mecanizado de precisión, el montaje y la verificación final. Ayuda a llevar algunos de los diseños de fachadas más desafiantes del mundo de la pantalla al edificio.
