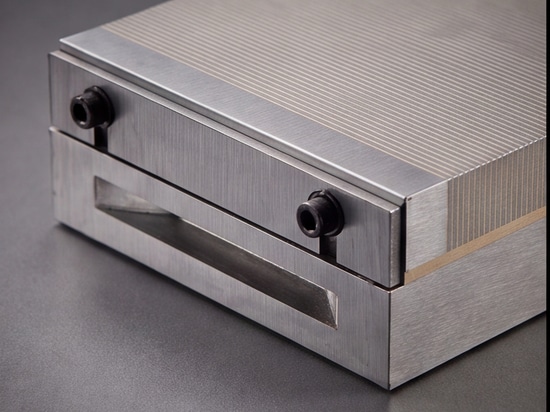

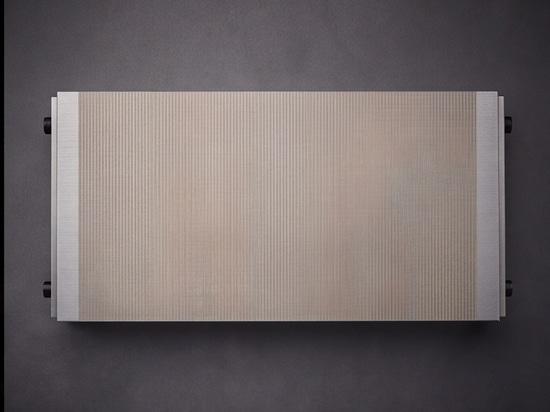

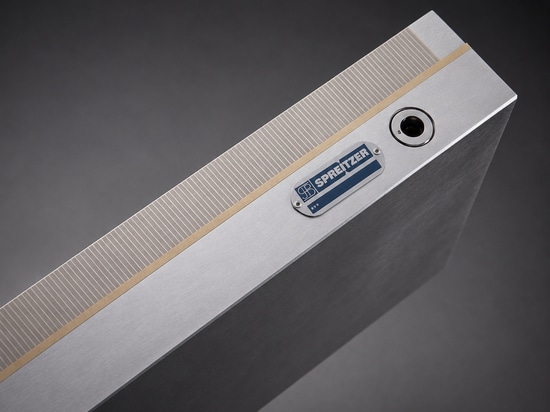

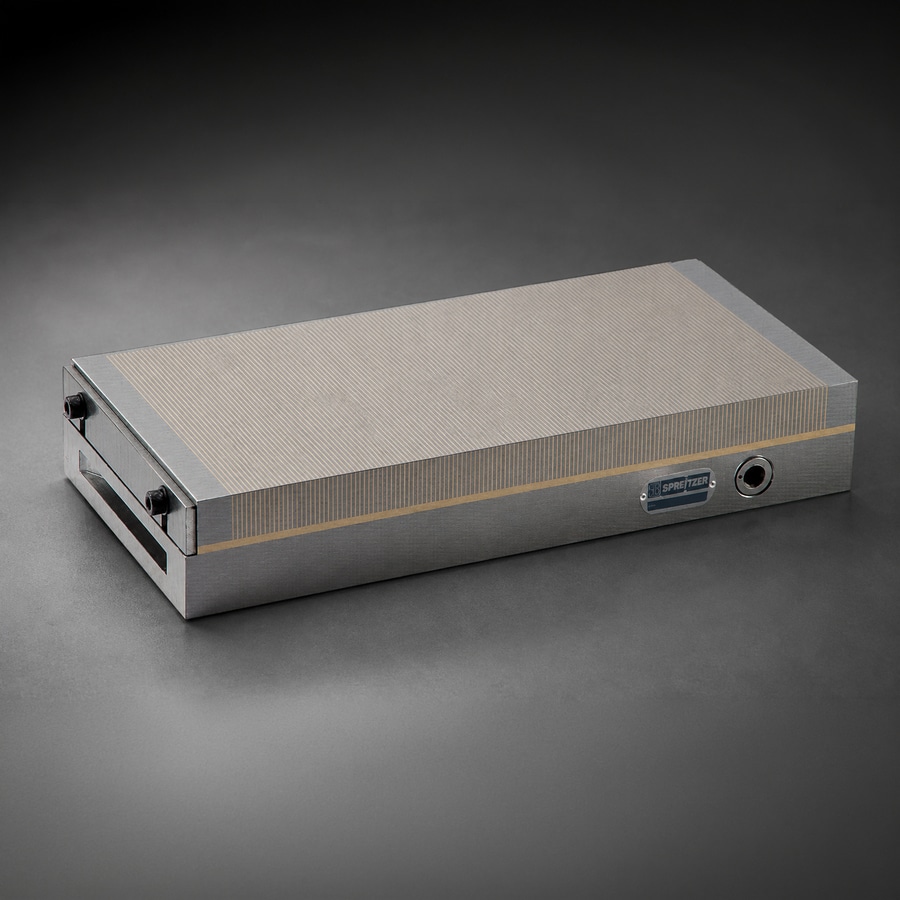

Placa de sujeción magnética permanente de polos finos Tipo SPPF: fijación sin deformación de piezas delgadas y sensibles
Fijación superficial sin fuerzas de sujeción mecánicas – para rectificado, electroerosión, medición y montaje
Los componentes de paredes delgadas, las chapas finas y las piezas de precisión sensibles plantean un desafío fundamental a la técnica de sujeción: los medios de sujeción mecánica convencionales generan inevitablemente fuerzas de sujeción puntuales o lineales que provocan directamente deformaciones en piezas con poco espesor de material. La pieza se deforma bajo la presión de sujeción, recupera su forma al soltarla y se pierde la precisión dimensional. El resultado es un reprocesado que podría haberse evitado por completo.
La solución reside en un principio físico fundamentalmente diferente: en lugar de una aplicación concentrada de fuerzas, una fijación uniforme sobre toda la superficie de contacto. Este es precisamente el enfoque de la placa de sujeción magnética permanente de polos finos Tipo SPPF. Un paso de polos finos de 0,5 y 1,5 mm distribuye la fuerza magnética no en puntos concentrados, sino de manera homogénea sobre toda la superficie de la pieza, generando una fuerza de retención de hasta 120 Newtons por centímetro cuadrado que actúa de forma fiable incluso en los componentes más pequeños y delgados sin influir en su forma.
Los detalles de diseño de la Tipo SPPF están sistemáticamente adaptados a las operaciones de rectificado y electroerosión. La construcción de bajo perfil de la placa garantiza que la altura total de la pieza permanezca disponible para el mecanizado, un factor directamente relevante en la planificación de ciclos de mecanizado y trayectorias de herramientas. Toda la construcción es resistente al refrigerante y al agua, lo que permite el funcionamiento continuo bajo condiciones reales de rectificado con uso de refrigerante, sin necesidad de medidas de protección ni dispositivos especiales. Otra ventaja práctica reside en el bajo magnetismo residual: tras finalizar el mecanizado, la laboriosa desmagnetización de las piezas generalmente no es necesaria, lo que acelera el cambio de piezas y simplifica el flujo del proceso.
El sistema magnético en sí funciona como un sistema de imán permanente puro, completamente sin suministro eléctrico. La conmutación entre las posiciones de sujeción y liberación se realiza suavemente mediante palanca, sin tecnología de control, sin cableado, sin dependencia de una fuente de energía. Esto hace que la Tipo SPPF sea especialmente flexible, también en máquinas sin conexión eléctrica disponible en la mesa de la máquina.
El espectro de aplicaciones se extiende desde el rectificado plano y la electroerosión por penetración hasta la electroerosión por hilo, pasando por tareas de medición y trabajos de montaje: un único sistema de sujeción utilizable en varias etapas de producción sin recolocar la pieza. La Tipo SPPF está desarrollada y fabricada en Rottweil y forma parte de un programa completo de técnica de sujeción que va desde sistemas de imán permanente de polos finos hasta sistemas electro-permanentes con fuerzas de retención de hasta 200 Newtons por centímetro cuadrado.
