Set de ventosas VS: sujeción flexible y económica sin dispositivos complejos

Vacío y película adhesiva combinados – para una fijación segura de piezas planas y delgadas de metal y plástico

Quien desee fijar piezas de forma rápida, segura y sin deformaciones se enfrenta a un desafío frecuentemente subestimado: los dispositivos de sujeción convencionales son costosos, complejos de configurar y a menudo no lo suficientemente flexibles para geometrías de piezas cambiantes. Especialmente para piezas planas y delgadas de metal o plástico, así como para componentes pequeños, los sistemas de sujeción mecánicos alcanzan regularmente sus límites. El set de ventosas VS de Spreitzer ofrece aquí una entrada directa y económica en la técnica de sujeción por vacío.

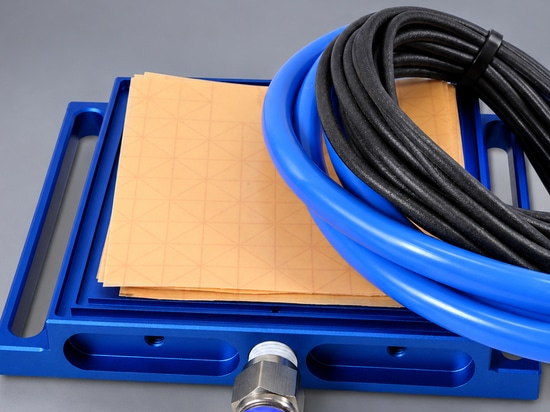

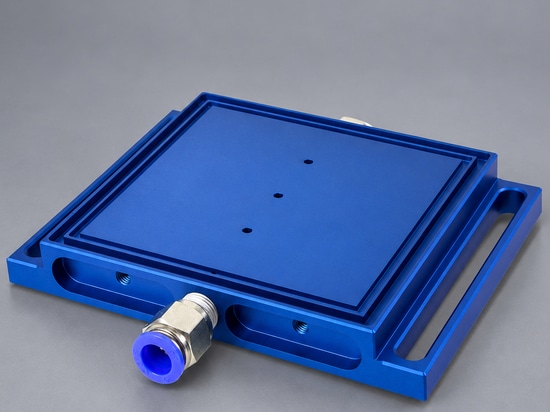

La base del sistema es la combinación de vacío y película adhesiva: esta unión permite fuerzas de retención extremadamente altas cuando es necesario, muy superiores a lo que la sujeción por vacío puro puede lograr por sí sola. Las ventosas de aluminio fundido pueden posicionarse de forma flexible en diferentes mesas de máquina y conectarse entre sí, lo que permite fijar de forma segura y precisa incluso piezas de gran superficie. Para componentes más pequeños, cada una de las cuatro ventosas también puede utilizarse por separado.

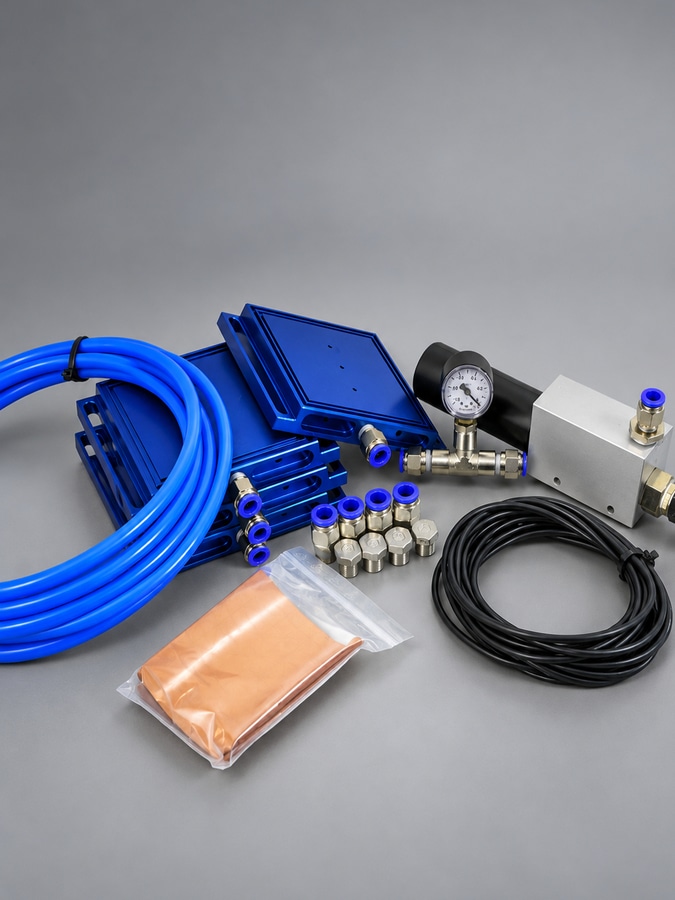

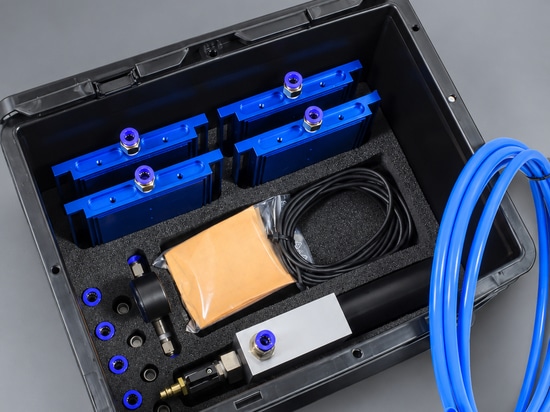

Una ventaja práctica decisiva del set es el generador de vacío Venturi incluido: proporciona de forma fiable la depresión necesaria entre la pieza y la ventosa sin necesidad de una bomba de vacío externa. El set está por tanto listo para su uso inmediato y no requiere infraestructura adicional en la mesa de la máquina. El alcance del suministro del set incluye cuatro ventosas, un generador de vacío Venturi, un cordón de sellado, una película adhesiva y una manguera de vacío.

En cuanto a la calidad de fabricación, se dispone de dos versiones: las ventosas con superficies funcionales fresadas de precisión alcanzan un paralelismo de 0,02/100 mm, mientras que la versión con superficies funcionales rectificadas alcanza 0,007/100 mm. El nivel de precisión superior es especialmente adecuado para tareas de medición exigentes en las que la precisión de posicionamiento de la pieza influye directamente en el resultado de la medición.

El espectro de aplicación del set de ventosas VS abarca la metrología y la técnica de ensayo, así como tareas de mecanizado ligero. Desarrollado y fabricado por Spreitzer en Rottweil, el set VS complementa el programa de técnica de sujeción por vacío de la empresa como solución de entrada flexible y sencilla para empresas de fabricación que no requieren soluciones especiales complejas.
