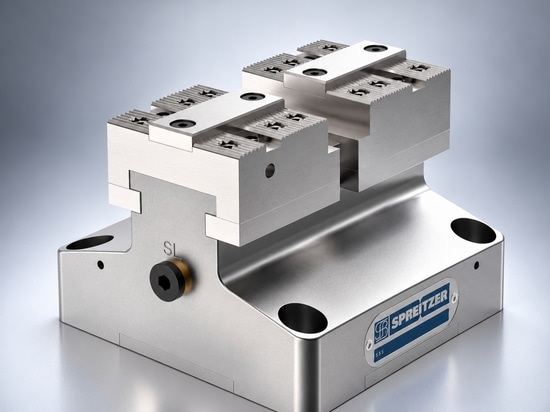

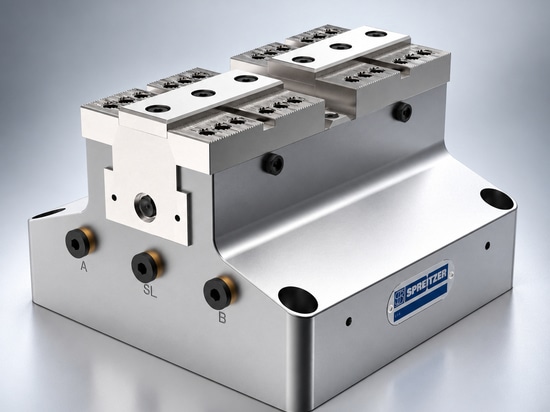

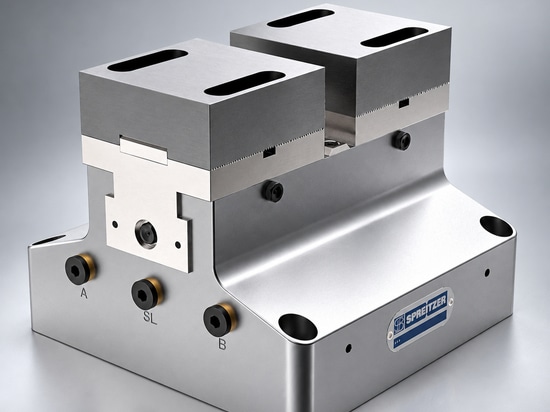

Mordaza de centrado neumática PZS²: sujeción precisa y preparada para la automatización en producción en grandes series

Diseño compacto, alta precisión de repetición y accionamiento neumático crean condiciones estables para procesos de mecanizado automatizados

Los procesos de fabricación automatizados imponen a los sistemas de sujeción exigencias diferentes a las de las células de mecanizado operadas manualmente. Los tiempos de ciclo cortos, el posicionamiento reproducible de las piezas y la compatibilidad con robots de carga no son características opcionales, sino requisitos fundamentales para una producción económica en grandes series. La mordaza de centrado neumática PZS² de Spreitzer ha sido desarrollada de manera consecuente para exactamente estos requisitos: como un sistema de sujeción compacto y preparado para la automatización, con alta precisión de centrado y repetición, así como gran fuerza de sujeción.

El accionamiento neumático del PZS² permite tiempos de sujeción cortos y posibilita la automatización completa del proceso de sujeción mediante el uso de robots industriales de carga. La precisión de centrado es de ±0,005 mm, la precisión de repetición de 0,003 mm y la precisión de emparejamiento de 0,01 mm. Estos valores se alcanzan mediante mordazas base rectificadas y ajustadas sin holgura, fabricadas en acero de herramienta bonificado con temple superficial y superficies funcionales rectificadas con precisión. La conexión reproducible de las mordazas de sujeción mediante dentado fino o ranura transversal garantiza una conexión estable y repetible entre la mordaza de sujeción y la mordaza base a lo largo de muchos ciclos de sujeción.

El PZS² está disponible en cuatro tamaños. La variante más pequeña PZS² 80-36 alcanza una fuerza de sujeción de 6.500 N con un peso de 1,5 kg, mientras que la variante más grande PZS² 280-100 desarrolla fuerzas de sujeción de hasta 40.000 N a una presión de servicio máxima de 10 bar. La carrera oscila entre 2 y 6,5 mm por lado según el tamaño, y el ancho de sujeción va de 80 a 280 mm. El diseño 100% encapsulado protege de manera fiable el mecanismo de sujeción contra la penetración de refrigerantes y virutas; opcionalmente está disponible una conexión de aire de sellado para reforzar adicionalmente esta protección.

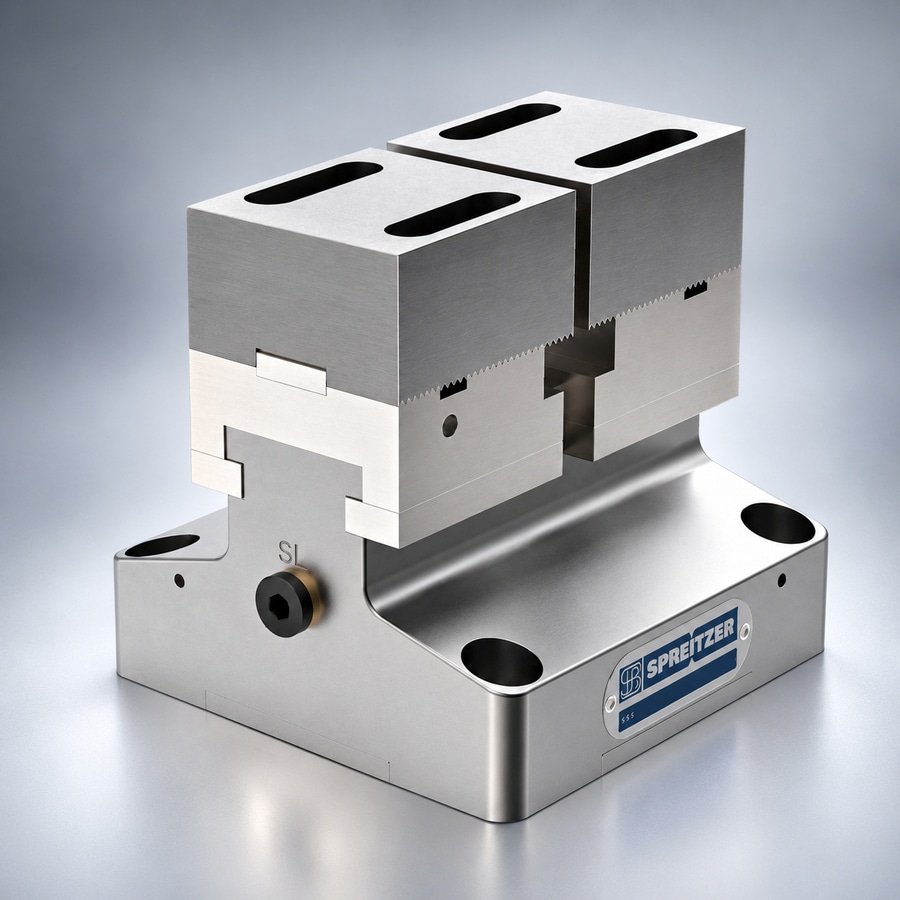

El programa de mordazas del PZS² incluye mordazas de bloque blandas, mordazas reversibles escalonadas con dentado fino y mordazas prismáticas con dentado fino. Tanto la sujeción exterior como la interior son posibles, lo que amplía el espectro de aplicación a una amplia variedad de piezas. Para la integración en sistemas de sujeción de punto cero, están disponibles opcionalmente taladros de montaje personalizados; como elementos de posicionamiento pueden utilizarse placas de cuadrícula, placas adaptadoras o soluciones completamente integradas. Funciones adicionales como sistema de cambio rápido de mordazas, monitorización de la carrera de sujeción, monitorización de la fuerza de sujeción, función de mantenimiento de presión y lubricación central permiten una amplia adaptación a los requisitos específicos del proceso.

Las principales aplicaciones del PZS² son la sujeción de piezas en bruto, la sujeción de precisión y la automatización de piezas en producción en grandes series. Desarrollada y fabricada por Spreitzer en Rottweil, la PZS² forma parte de un programa integral de técnica de sujeción para el mecanizado automatizado y de alta precisión de piezas.
