Pruebas eficaces de estanqueidad en la producción de CFRP

{{{sourceTextContent.subTitle}}}

Vacuómetro compacto VD810 para pruebas de estanqueidad en la producción de componentes aeronáuticos

{{{sourceTextContent.description}}}

Grunewald GmbH & Co. KG es un fabricante innovador especializado en fabricación de herramientas, construcción de máquinas especiales y tecnología de automatización, así como un experto líder en fundiciones estructurales de aluminio de pared delgada.

Para garantizar unos estándares de alta calidad, la empresa confía en nuestro vacuómetro compacto VD810 para las pruebas de estanqueidad en la producción de componentes aeronáuticos fabricados con plástico reforzado con fibra de carbono (CFRP).

El proceso de fabricación

La producción de componentes de CFRP requiere el uso de las llamadas herramientas de curado. En este proceso, el material preimpregnado (un tejido de fibra de carbono preimpregnado con resina) se coloca en capas en la forma deseada y se sella con una película hermética. Una bomba de vacío extrae el aire de la capa y presiona el material firmemente sobre el molde.

En el proceso de autoclave posterior, tanto el molde como el material preimpregnado se calientan a 180 °C mientras se someten simultáneamente a alta presión. El calor licua la resina del material preimpregnado y la presión garantiza una distribución uniforme de la resina entre las capas de fibra de carbono, eliminando las inclusiones de aire. Durante el último ciclo de mantenimiento, el componente se endurece y puede desmoldarse. El resultado es un componente de CFRP ligero pero muy duradero.

Pruebas de fugas fiables con el VD810

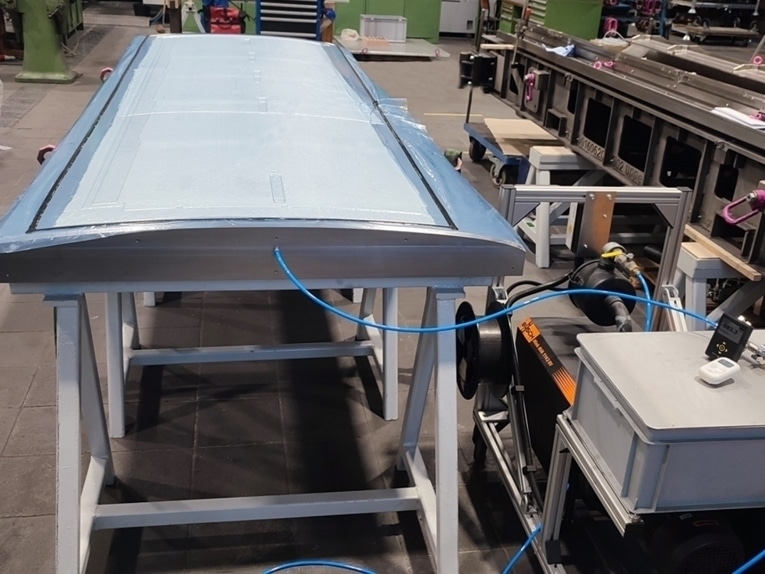

Para garantizar la máxima calidad, Grunewald comprueba las líneas de vacío y las superficies de las herramientas con el vacuómetro compacto VD810. Incluso pequeñas inclusiones de aire entre fibras y capas pueden comprometer la integridad estructural, por lo que es crucial realizar pruebas de fugas precisas. El VD810 mide de forma fiable la presión absoluta y relativa en el rango de vacío aproximado de 2000 a 1 mbar (abs.) y -1060 a +1200 mbar (rel.)

Tecnología innovadora para aplicaciones industriales

Equipado con un sensor piezocerámico químicamente resistente con sellado de FKM, el VD810 es resistente a la contaminación, por lo que resulta ideal para aplicaciones industriales exigentes. La visualización directa de los valores medidos y los gráficos de presión permiten una supervisión precisa in situ.

Diseñado para facilitar su uso, el dispositivo cuenta con un teclado de membrana intuitivo y un funcionamiento guiado por menús. El registrador de datos integrado registra múltiples series de mediciones con sus datos RTC, que pueden transferirse fácilmente a un PC o tableta a través de USB-C o Bluetooth® LE opcional. Un sistema inteligente de gestión de la energía garantiza una mayor duración de la batería, con carga disponible a través de un puerto USB-C en un PC o con adaptadores de corriente USB estándar.

Con el VD810, Grunewald consigue pruebas de fugas fiables y eficientes, garantizando los más altos estándares de calidad en la producción de CFRP.
