Bobinado de bobinas con núcleo de aire a medida: una guía para ingenieros y compradores

Las bobinas con núcleo de aire a medida tienen una gran demanda en la industria de la electrónica de alta frecuencia, donde la pérdida de señal es mínima y la eficiencia y precisión del comportamiento electromagnético son muy elevadas. A diferencia de las bobinas con núcleo de ferrita o de hierro, la bobina con núcleo de aire contiene aire en su composición, que constituye el material del núcleo magnético de la bobina.
La elección del fabricante de bobinas con núcleo de aire a medida es una decisión importante para los ingenieros y compradores, que deben asegurarse de que la bobina cumpla con los valores necesarios de inductancia, resistencia, tamaño, potencia nominal y fiabilidad. En esta guía describiremos el proceso de bobinado de bobinas con núcleo de aire a medida y cómo seleccionar un proveedor. _

Capítulo 1: ¿Qué es un inductor de núcleo de aire a medida?
Bobina de núcleo de aire a medida Una bobina de núcleo de aire a medida es un tipo de componente electromagnético que se forma mediante el proceso de bobinado de alambre de cobre aislado en una forma determinada, sin núcleo magnético. El campo magnético surge debido a la corriente que pasa a través del bobinado.
Dado que la bobina con núcleo de aire no tiene núcleo de hierro ni de ferrita, esto significa que posee las siguientes propiedades:
BAJAS PÉRDIDAS MAGNÉTICAS
Rendimiento a alta frecuencia: excelente
Estabilidad de la inductancia
No se satura
Alta linealidad.
Diseño ligero
Las bobinas de núcleo de aire personalizadas típicas se diseñan de acuerdo con los requisitos del cliente, tales como:
Valor de inductancia (mH, uH)
Frecuencia de funcionamiento
Diámetro del alambre
Diámetro de la bobina
Número de espiras
Intensidad nominal
Resistencia
Método de montaje

Capítulo 2: ¿Cómo funcionan las bobinas con núcleo de aire?
Para fabricar una bobina con núcleo de aire, el alambre de cobre se moldea cuidadosamente adoptando la forma calculada de una bobina.
Los pasos básicos para bobinar una bobina con núcleo de aire son:
1. Cálculo de la bobina
Antes del proceso de fabricación, los ingenieros deben calcular los parámetros necesarios de la bobina:
2. Inductancia.
Número de espiras
Diámetro de la bobina
Calibre del alambre
Paso de las espiras
Corriente de funcionamiento
La inductancia viene definida principalmente por los siguientes parámetros:
Número de espiras
Longitud de la bobina
Paso de las espiras
Diámetro de la bobina
La precisión del cálculo garantiza que la futura bobina cumpla los requisitos eléctricos.

2. Selección del alambre de cobre
El alambre es un parámetro crítico para el funcionamiento de la bobina.
Existen varias opciones de alambre de cobre:
Alambre de cobre esmaltado
Este alambre se utiliza a menudo para los siguientes fines:
Excelente aislamiento
Resistencia a altas temperaturas
Capacidad de bobinado
Alambre Litz
Aplicaciones de alta frecuencia debido a las siguientes ventajas del alambre:
Pérdidas por efecto piel reducidas.
Resistencia a la corriente alterna reducida
Pérdidas de energía reducidas
Materiales especiales para alambres.
En algunas aplicaciones se requiere este tipo de alambre:
Cables para altas temperaturas
Alambre autosoldante
Recubrimientos aislantes especiales

3. Bobinado de precisión
El alambre de cobre se bobina en la forma deseada de la bobina mediante máquinas de bobinado automatizadas.
Control del proceso de bobinado:
Tensión del alambre
Número de espiras
Precisión del paso.
Diámetro de la bobina
Organización de las capas
Se requiere un control preciso del proceso de bobinado para fabricar bobinas de núcleo de aire a medida de alto rendimiento.

4. Accesorios y protección de la bobina
Tras el bobinado, deben llevarse a cabo algunos procedimientos adicionales:
Procedimiento de unión
Recubrimiento epoxi
Curado térmico
Carcasa (protección)
Terminales para la instalación
Estos procedimientos mejoran:
La resistencia mecánica
La resistencia a las vibraciones
La fiabilidad a largo plazo

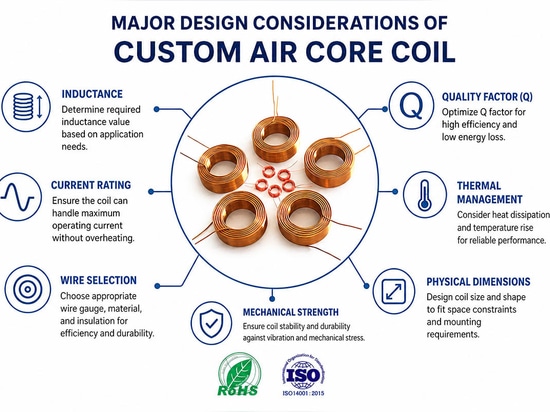

Capítulo 3: Consideraciones principales de diseño de bobinas con núcleo de aire a medida
Hay varios parámetros importantes de la bobina a los que los ingenieros deben prestar atención al diseñar una bobina con núcleo de aire a medida.
1. Valor de inductancia
El valor de la inductancia es el parámetro más crítico.
Para aumentar la inductancia suele ser necesario:
Más espiras de alambre
Un tamaño mayor de la bobina
Una mayor longitud de bobinado
El diseño debe tener en cuenta los requisitos de inductancia teniendo en cuenta las limitaciones físicas.

2. Número de espiras
Las bobinas con núcleo de aire son especialmente adecuadas para aplicaciones de alta frecuencia.
Las aplicaciones típicas son:
Circuitos de RF
Sistemas de carga inductiva
Equipos de comunicaciones
Sensores
Osciladores.
La geometría de la bobina es un factor crítico a altas frecuencias.
3. Tamaño y geometría de la bobina
Se pueden fabricar bobinas con núcleo de aire a medida en varias formas:
Bucles circulares
Bobinas en espiral
Bobinas cilíndricas
Bobinas planas
Bobinado multicapa
La forma depende de:
Área de instalación
Requisitos del campo magnético
Entorno de aplicación
4. Capacidad de conducción de corriente
El diámetro del alambre determina el valor de la corriente máxima.
Un diámetro mayor proporciona:
Menor resistencia
Mayor capacidad de conducción de corriente
Menor calentamiento
Los ingenieros deben definir:
Corriente eléctrica continua
Corriente máxima
Ciclo de trabajo
Límites de aumento de temperatura

Capítulo 4: Ventajas del bobinado a medida de bobinas con núcleo de aire
1. Mejor respuesta a altas frecuencias
Las bobinas con núcleo de aire son adecuadas para aplicaciones de alta frecuencia debido a la ausencia de pérdidas en el núcleo magnético.
2. Ausencia de saturaciones magnéticas
Las bobinas con núcleo de aire no sufren saturaciones magnéticas en campos magnéticos intensos, a diferencia de las bobinas con núcleo de ferrita o de hierro.
3. Gran versatilidad de diseño
El fabricante a medida puede ajustar:
Las dimensiones de la forma
El tipo de cable
La inductancia
Los terminales para satisfacer los requisitos específicos de la aplicación.
4. Propiedades eléctricas fiables
Las bobinas con núcleo de aire son fiables gracias a sus propiedades eléctricas estables, independientemente del material del núcleo.

Capítulo 5: Aplicaciones de las bobinas con núcleo de aire a medida
Las bobinas con núcleo de aire a medida se utilizan ampliamente en muchos sectores diferentes.
1. Tecnologías de carga inalámbrica
Las bobinas con núcleo de aire se utilizan en las siguientes aplicaciones:
Transmisión de potencia
Almohadillas de carga
Dispositivos de transferencia de energía
2. Equipos de RF y comunicaciones
Usos de las bobinas con núcleo de aire:
Antenas
Filtros de señal
Circuitos de frecuencia
3. Dispositivos médicos
Usos de las bobinas con núcleo de aire:
Sensores médicos
Dispositivos de imagen
Sistemas de detección
4. Sistemas de control industrial
Usos de las bobinas con núcleo de aire:
Sensores
Dispositivos electromagnéticos
Unidades de control.
5. Electrónica de automoción
Usos de las bobinas con núcleo de aire en:
Sistemas de recarga de vehículos eléctricos
Sistemas de gestión de baterías
Sensores de automoción

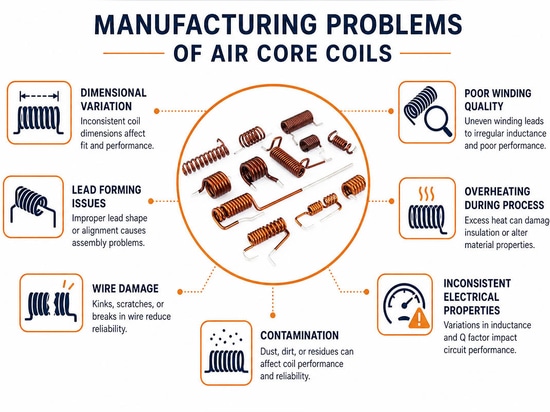

Capítulo 6: Problemas de fabricación de bobinas con núcleo de aire
1. Mantenimiento de la precisión de la inductancia
Pequeñas variaciones en los siguientes parámetros pueden afectar al valor de la inductancia:
Espaciado entre hilos
Diámetro de la bobina
Número de espiras
Se requiere un control estricto del proceso de fabricación.
2. Control de la tensión del alambre
Una tensión incorrecta del alambre provoca:
Un bobinado irregular
La deformación de la bobina
La distorsión de los parámetros eléctricos
El control de calidad del proceso lo garantiza una instalación de bobinado profesional.

3. Regulación de la temperatura
El calentamiento de la bobina depende de los siguientes factores:
Nivel de corriente
Resistencia del alambre
Entorno de funcionamiento
Las pruebas térmicas son imprescindibles para aplicaciones de alta potencia.

Capítulo 7: ¿Cómo elegir un fabricante de bobinas con núcleo de aire a medida?
Existen varios criterios importantes que los ingenieros y compradores deben tener en cuenta a la hora de seleccionar un fabricante de bobinas con núcleo de aire a medida:
1. Capacidad de diseño
Un fabricante adecuado debe ofrecer los siguientes servicios:
Asistencia en el diseño de bobinas
Simulaciones eléctricas
Fabricación de prototipos
Recomendaciones de ingeniería
2. Maquinaria de producción
Se da preferencia a los proveedores que cuenten con las siguientes instalaciones:
Máquina de bobinado automática
Equipos de ensayo de alta precisión
Sistemas de control de calidad
3. Capacidad de ensayo
Las pruebas importantes son:
Prueba de inductancia
Medición de resistencia
Prueba de aislamiento
Prueba de aumento de temperatura
Prueba de fiabilidad
4. Experiencia en personalización
El proveedor de confianza debe ofrecer apoyo en las siguientes áreas:
Producción de bajo volumen
Muestras de ingeniería
Producción en serie
Requisitos especiales.

Capítulo 8: Lista de comprobación del comprador para proyectos de bobinas de núcleo de aire a medida
Seleccionar al proveedor adecuado de bobinas de núcleo de aire a medida es fundamental para garantizar que los productos funcionen correctamente y de forma fiable. El comprador debe tener preparados algunos requisitos técnicos y comprobar la capacidad de ingeniería del proveedor antes de tomar una decisión sobre la colaboración.

En primer lugar, los compradores deben comprender qué parámetros eléctricos deben tenerse en cuenta. En concreto, el valor de la inductancia, la frecuencia de funcionamiento, la resistencia, la intensidad nominal y los requisitos de tensión se encuentran entre los parámetros más comunes. Estos influyen significativamente en el rendimiento de las bobinas y deben verificarse en la fase de diseño.

Los compradores también deben tener en cuenta los requisitos mecánicos. Entre ellos pueden figurar las dimensiones de la bobina, la estructura de su bobinado, el tipo de cable, el diseño de los terminales y el espacio disponible para la instalación.

Además, el proveedor debe tener cierta capacidad de personalización. Esto significa que un fabricante profesional de bobinas con núcleo de aire a medida debe ofrecer asistencia en el diseño, la creación de prototipos, la optimización de la ingeniería y la producción en serie.

También debe tenerse en cuenta el control de calidad. Es necesario comprobar si el proveedor incluye en su lista de actividades pruebas de inductancia, medición de resistencia, pruebas de aislamiento, pruebas de aumento de temperatura y verificación de fiabilidad.

Por otra parte, los compradores deben verificar la capacidad de producción, el plazo de entrega, la cantidad mínima de pedido y la estructura de costes del proveedor antes de iniciar la colaboración. El proveedor debe ser capaz de producir prototipos y grandes volúmenes de productos.

Por último, el comprador debe evaluar la experiencia en el sector, la capacidad de comunicación y el soporte técnico del fabricante.

Antes de la compra, el comprador debe aclarar la siguiente información:
✓ Valor de inductancia requerido
✓ Frecuencia de funcionamiento
✓ Corriente máxima
✓ Dimensiones de la bobina
✓ Especificaciones del cable
✓ Requisitos de temperatura
✓ Cantidad de producción
✓ Requisitos de ensayo
✓ Plazo de entrega
Unas especificaciones bien definidas ayudan a evitar cambios en el diseño y retrasos en la producción.

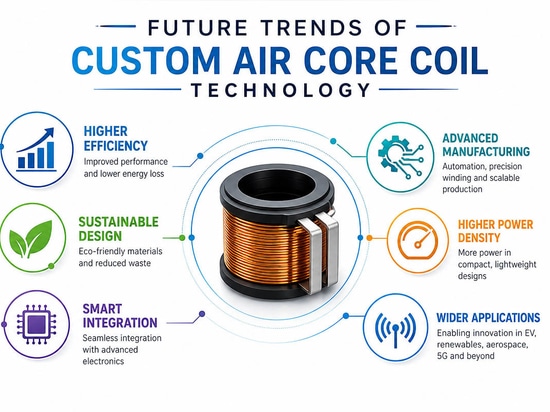

Capítulo 9: Tendencias futuras de la tecnología de bobinas con núcleo de aire a medida
Además, existe una alta probabilidad de que la demanda de bobinas con núcleo de aire a medida aumente significativamente debido a la tendencia de los dispositivos electrónicos a reducirse de tamaño y a ser más eficientes en cuanto al consumo de energía. Las orientaciones futuras de las bobinas con núcleo de aire a medida deben centrarse en garantizar mejores propiedades eléctricas, al tiempo que se minimizan el tamaño y el coste.

En primer lugar, una de las tendencias clave en el desarrollo de las bobinas con núcleo de aire será su aplicación en los ámbitos de la transmisión inalámbrica de energía de alta frecuencia, las comunicaciones 5G, el Internet de las cosas y los sensores. Dado que la frecuencia de funcionamiento está aumentando en esta dirección, se necesitarán nuevas técnicas de bobinado, así como combinaciones novedosas de materiales, para garantizar una inductancia estable y reducir las pérdidas de energía.

En segundo lugar, otra tendencia importante será la miniaturización y la personalización de la bobina. Concretamente, será necesario desarrollar bobinas con núcleo de aire más compactas y potentes para su uso en dispositivos electrónicos portátiles, medicina, industria de la automoción y semiconductores.

En tercer lugar, las propiedades térmicas de las bobinas con núcleo de aire a medida serán otro aspecto crucial, especialmente teniendo en cuenta la necesidad de mayores cargas de corriente y el funcionamiento continuo de las bobinas.

Por último, las tecnologías de fabricación inteligente y de control de calidad proporcionarán medios adicionales para aumentar la eficiencia del proceso de producción gracias a las inspecciones en tiempo real y a las pruebas automáticas.

Así pues, al ser uno de los componentes importantes de los sistemas electrónicos de próxima generación, las bobinas de núcleo de aire a medida permitirán ofrecer soluciones electromagnéticas fiables y eficientes.

Capítulo 10: Bobinado de bobinas con núcleo de aire a medida - Preguntas frecuentes
1. ¿Qué es una bobina con núcleo de aire?
Una bobina con núcleo de aire a medida es una bobina especial sin núcleo magnético, cuyo material constitutivo es el aire, con una inductancia estable y un buen rendimiento a altas frecuencias.
2. ¿Qué materiales se utilizan para las bobinas con núcleo de aire?
La mayoría de las bobinas con núcleo de aire están fabricadas con alambre de cobre esmaltado, alambre Litz o alambre de cobre especial para altas temperaturas.
3. ¿Por qué elegir una bobina con núcleo de aire en lugar de una con núcleo de ferrita?
Las bobinas con núcleo de aire presentan menores pérdidas, un mejor rendimiento a altas frecuencias y no sufren saturación magnética.
4. ¿Se pueden fabricar bobinas de núcleo de aire a medida?
Sí. El tamaño, la forma, la inductancia, el tipo de alambre y los parámetros eléctricos se pueden adaptar según las especificaciones del cliente.
5. ¿En qué sectores se utilizan las bobinas de núcleo de aire a medida?
Se utilizan ampliamente en electrónica de automoción, dispositivos médicos, equipos de radiofrecuencia, carga inalámbrica y sistemas industriales.
6. ¿Cómo se comprueba la calidad de una bobina con núcleo de aire?
Las pruebas habituales incluyen la medición de la inductancia, la prueba de resistencia, la prueba de aislamiento y la prueba de aumento de temperatura.
7. ¿Qué factores determinan la inductancia de una bobina con núcleo de aire?
Los factores principales son el número de espiras, el diámetro de la bobina, la longitud del devanado, el paso del alambre y la geometría de la bobina.
8. ¿Cuánto tiempo se tarda en fabricar una bobina de núcleo de aire a medida?
El tiempo de producción del prototipo depende de la complejidad del diseño, pero normalmente se necesitan varias semanas para el desarrollo, la producción y las pruebas del prototipo.

Capítulo 11: Conclusión
Las bobinas con núcleo de aire a medida ofrecen un rendimiento excelente en cuanto a estabilidad de alta frecuencia, bajas pérdidas y flexibilidad en aplicaciones de diseño electromagnético. Conocer el proceso de bobinado, los requisitos de diseño y las capacidades de los proveedores ayuda a los ingenieros y compradores a tomar la decisión adecuada.
Elegir un fabricante con experiencia en bobinas con núcleo de aire a medida permite garantizar una alta calidad y un rendimiento fiable del producto, desde el desarrollo del prototipo hasta la producción en serie.

Acerca de Weilong Technology
Fundada en 2007, Weilong Technology cuenta con más de 20 años de experiencia en la fabricación de solenoides y bobinas electromagnéticas. Nos especializamos en el diseño, el desarrollo y la producción de soluciones electromagnéticas a medida para clientes de todo el mundo.
Nuestras capacidades de fabricación incluyen un laboratorio de ensayos profesional, un taller de estampación de metales, mecanizado CNC, desarrollo de utillaje, bobinado de precisión y líneas de montaje. Gracias a nuestros equipos avanzados, a nuestros ingenieros experimentados y a nuestros estrictos sistemas de control de calidad, ofrecemos prototipos fiables y soluciones de producción de alta calidad para diversas aplicaciones industriales.
